為什麼高音喇叭會短路？

dfr219
個人積分：510分
文章編號：69804132

510分

樓主

2018-08-21 18:43

各位大大好

小弟非電子科系出身，手邊有個汽車喇叭的分頻器

手癢之下拿三用電表量了一下逼逼短路，發現高音喇叭的正負極居然是導通的（照片的白色箭頭和旁邊的負極）

這好像超出我的理解了，請問有大大可以解釋一下為什麼高音部分是短路呢？

背面
為什麼高音喇叭會短路？

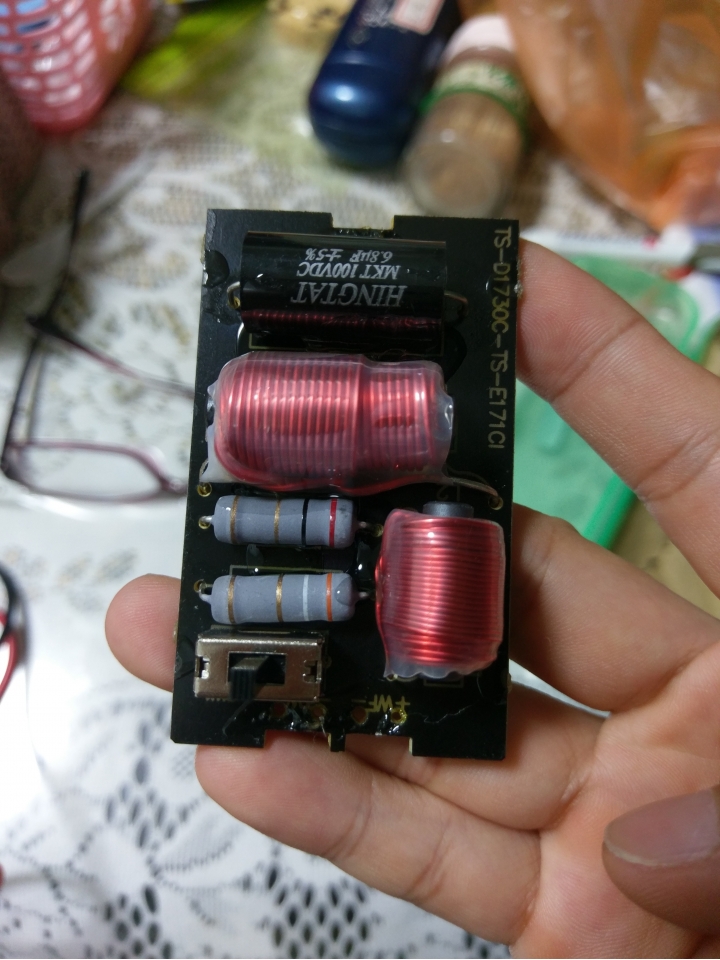

正面

2018-08-21 18:43 發佈

文章關鍵字高音喇叭

宅男乙

宅男乙
個人積分：5728分
文章編號：69804369

5728分

2樓

2018-08-21 19:04

dfr219 wrote:
手癢之下拿三用電表量了一下逼逼短路，發現高音喇叭的正負極居然是導通的...(恕刪)

應該是電感吧!

電感就是導線捲一捲的線圈..

導線阻抗是不是很小..

小冷

小冷
個人積分：408分
文章編號：69804377

408分

3樓

2018-08-21 19:04

正常，分音器是幫你濾掉中低頻，只留高音通過，所以你拿電表去測是短路的。

dfr219

dfr219
個人積分：510分
文章編號：69804427

510分

樓主

2018-08-21 19:10

宅男乙 wrote:
應該是電感吧!電...(恕刪)

是的，他有三段開關，量到的電阻分別是1歐姆，3歐姆和6歐姆

謝謝大大指教，學習了

dfr219

dfr219
個人積分：510分
文章編號：69804438

510分

樓主

2018-08-21 19:11

小冷 wrote:
正常，分音器是幫你濾...(恕刪)

原來如此，難怪我的兩個分頻器都是高音部分短路

謝謝大大的回覆

宅男乙

宅男乙
個人積分：5728分
文章編號：69817923

5728分

6樓

2018-08-22 17:36

dfr219 wrote:
他有三段開關，量到的電阻分別是1歐姆，3歐姆和6歐姆...(恕刪)

很少看到電感內阻高達3Ω、6Ω這麼大的,

你那個電感看起來沒有很大一顆, 可以繞非常多圈,

線也沒有很細

你板子上有兩顆電阻, 　
紅黑金 2Ω
橙白金 3.9Ω

電阻色碼
http://physexp.thu.edu.tw/~mengwen/exp-electronics/exp-electronics-book/exp301-R.htm

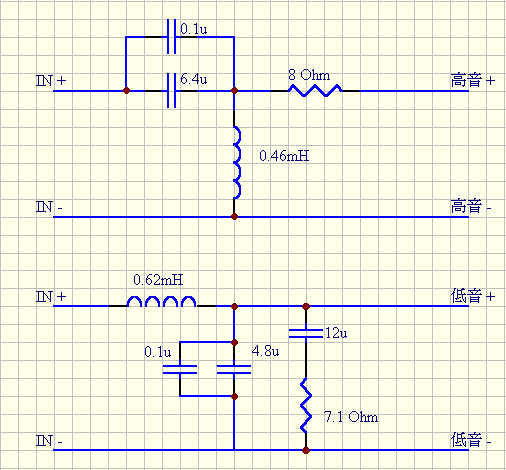

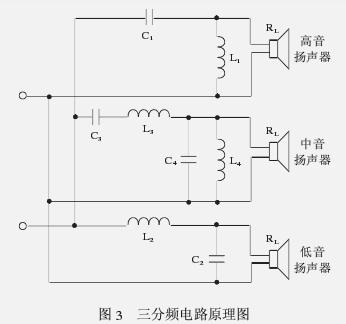

所以應該是似如下這樣有串電阻的分音電路

http://www.hifi-efax.com/winziang/diy2.htm

所以你量到的, 應該是有串電阻, 並不是只有電感的內阻(直流電阻).

dfr219

dfr219
個人積分：510分
文章編號：69825071

510分

樓主

2018-08-23 9:38

宅男乙 wrote:
很少看到電感內阻高達...(恕刪)

宅男大大

我是調整三段開關，然後直接量正負極0.0

不好意思浪費大大們那麼多時間回覆文章，連電阻顏色都看得那麼仔細，小弟實在慚愧

lee-ting

lee-ting
個人積分：566分
文章編號：69826586

566分

8樓

2018-08-23 11:13

宅男乙 wrote:
很少看到電感內阻高達3...(恕刪)

宅男大很耐心回覆，辛苦了!
依我猜測三段轉換開關，應該將二顆電阻做了串聯一段,並聯一段,不串不並一段，才會出現近1,3,6歐姆三段電阻值。

dfr219

dfr219
個人積分：510分
文章編號：69852635

510分

樓主

2018-08-25 9:28

lee-ting wrote:
宅男大很耐心回覆，...(恕刪)

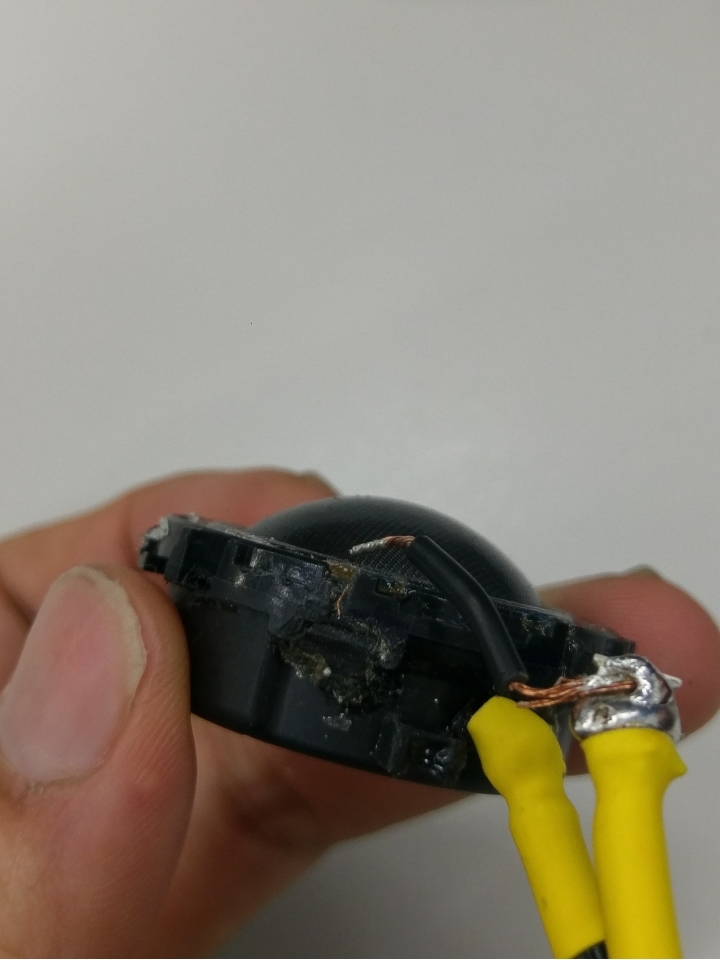

小弟手殘，把高音喇叭毀了

現在在尋找新的高音喇叭，PIONEER TS-T420,但沒想到它是6歐姆的喇叭，我原來的系統都是4歐姆，不知道這樣搭配我的汽車音響會不會有問題？

原連結圖：
主機<~>分音器<~>1.高音喇叭（4歐姆） 2.中低音喇叭（4歐姆）

新連結圖：
主機<~>分音器<~>1.高音喇叭（6歐姆） 2.中低音喇叭（4歐姆）
