重低音喇叭如何接法

cf27
個人積分：2分
文章編號：68622749

2分

樓主

2018-05-21 23:48

小弟第一次接觸重低音喇叭(房客留下來的), 因沒有說明書,
請問這台重低音喇叭跟環繞擴大機如何連接才是正確的,
及接好後又如何調整數據?
還有 INPUT ~ OUTPUT 黑白各四個喇叭端子, 那是做什麼用的 ?

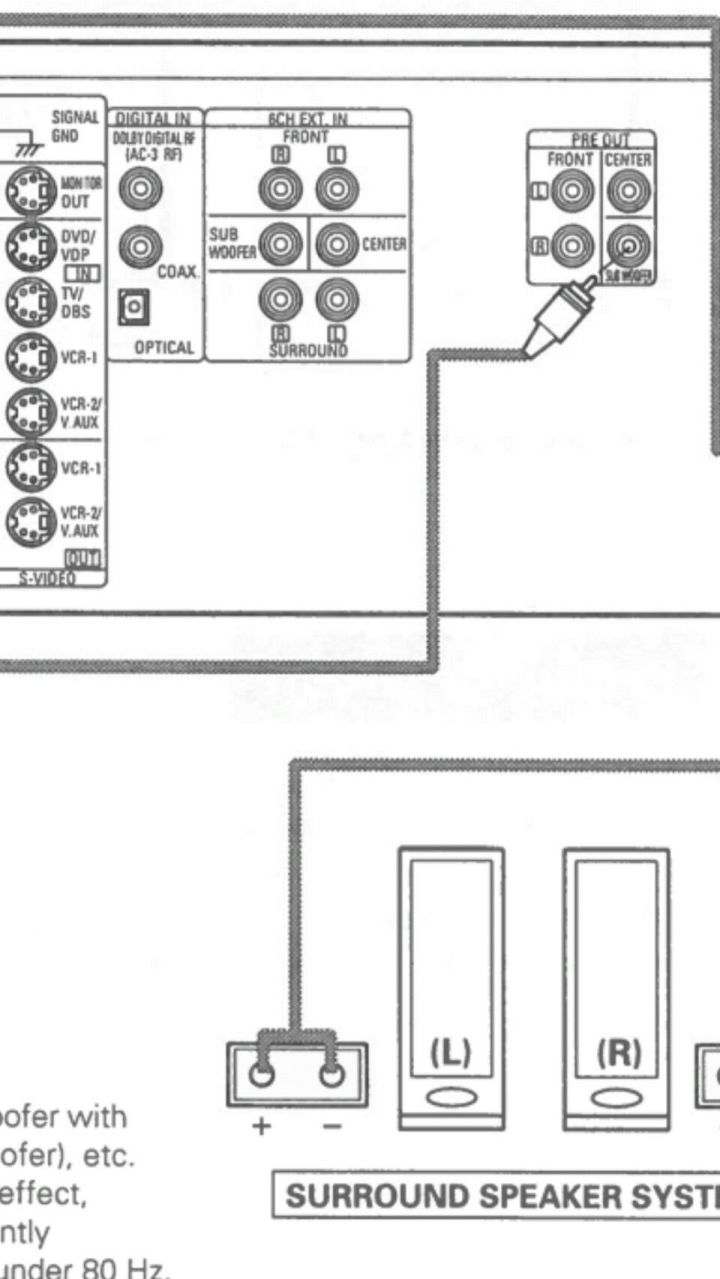

我看了更是霧煞煞，目前想從環繞擴大機 PRE OUT 的右下角之 subwoofer接出來應該對吧!
(怕燒掉重低音啦叭或擴大機所以目前還沒接上) , 以上謝謝
另附兩圖請參考
重低音喇叭如何接法

2018-05-21 23:48 發佈

文章關鍵字重低音喇叭

kenhugh

kenhugh
個人積分：1326分
文章編號：68624930

1326分

2樓

2018-05-22 9:10

擴大機SUBWOOFER OUT 接到重低音XOVER INPUT即可
分頻點由擴大機設定一般THX標準值是80HZ 若環繞喇叭較小隻可以設定在100HZ
以上數值設定就是指該頻率下的聲音都丟給重低音處理

重低音的分頻點可以轉到最大值即可重低音音量可先轉一半大之後再跑擴大機的自動音場校正去調整即可

若無自動音場功能那就靠耳朵自己聽爽就好

cf27

cf27
個人積分：2分
文章編號：68630730

2分

樓主

2018-05-22 15:29

更正: 不好意思，應該是INPUT ~ OUTPUT 紅黑各四個喇叭端子，謝謝。

cf27

cf27
個人積分：2分
文章編號：68649139

2分

樓主

2018-05-23 19:47

了解, 謝謝大哥詳細解說, 感激不盡

藍大俠999

藍大俠999
個人積分：234分
文章編號：68657390

234分

5樓

2018-05-24 12:16

INPUT ~ OUTPUT 紅黑各四個喇叭端子是給沒有subwoofer訊號輸出的擴大機使用的.....
立體聲擴大機的喇叭OUTPUT輸出接到重低音的INPUT,重低音的 OUTPUT 再接到立體聲的喇叭....

cf27 wrote:
更正: 不好意思，...(恕刪)

cf27

cf27
個人積分：2分
文章編號：68669923

2分

樓主

2018-05-25 10:38

另請教重低音喇叭中間LOW LEVEL 下面之左邊(紅色端子)INPUT 與右邊(黃色端子)XOVER INPUT 端子，有何不同 ? 謝謝。

cf27

cf27
個人積分：2分
文章編號：68670080

2分

樓主

2018-05-25 10:46

藍大哥，謝謝您的那麼詳細解說。

藍大俠999

藍大俠999
個人積分：234分
文章編號：68684764

234分

8樓

2018-05-26 14:55

右邊的端子實際上是白色的（因為久了泛黃，所以你以為是黃色的）
基本上只是左右訊號的輸入源...當你有單獨的重低音輸出建議是直接插在右邊的端子（低音優化後的輸入源）

cf27 wrote:
另請教重低音喇叭中...(恕刪)
