請問 Cooper IG8300 的接法??

cok45

cok45
個人積分：122分
文章編號：68320807

122分

樓主

2018-04-28 15:21

最近買了一組 Cooper IG8300 的壁插來更換家舊的壁插. (準備拿來插 BOSE COMPANION 5 )

請問 Cooper IG8300 的接法??

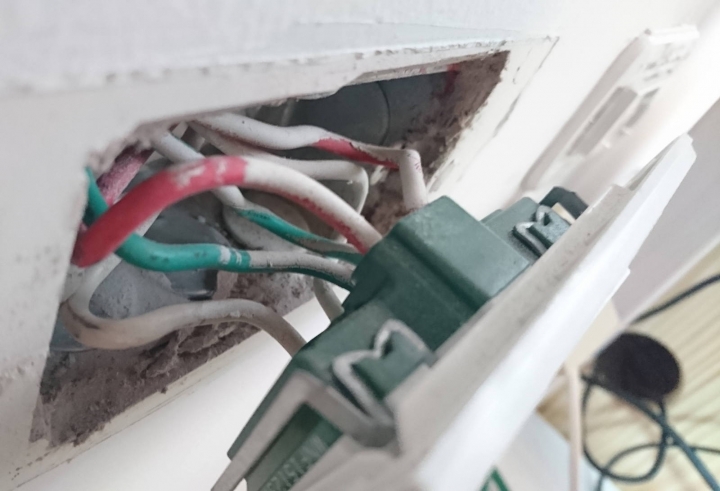

將舊的壁插打開後發線, 總共有6條線. (2紅, 2白, 2綠)

請問 Cooper IG8300 的接法??

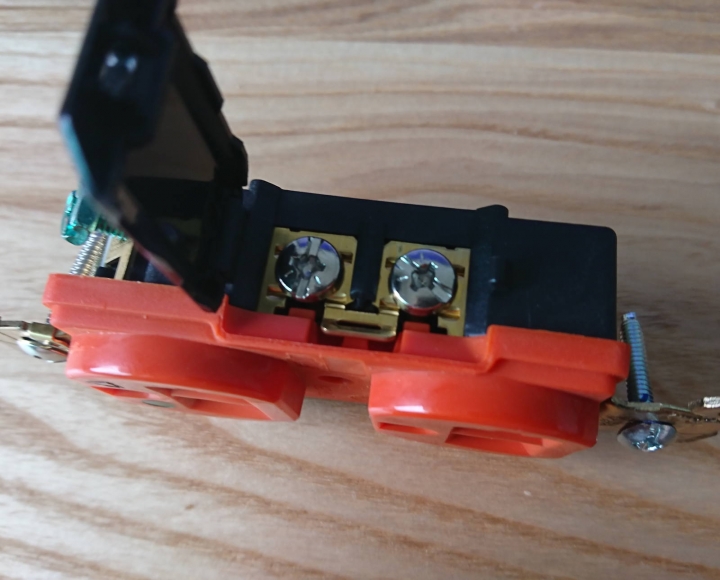

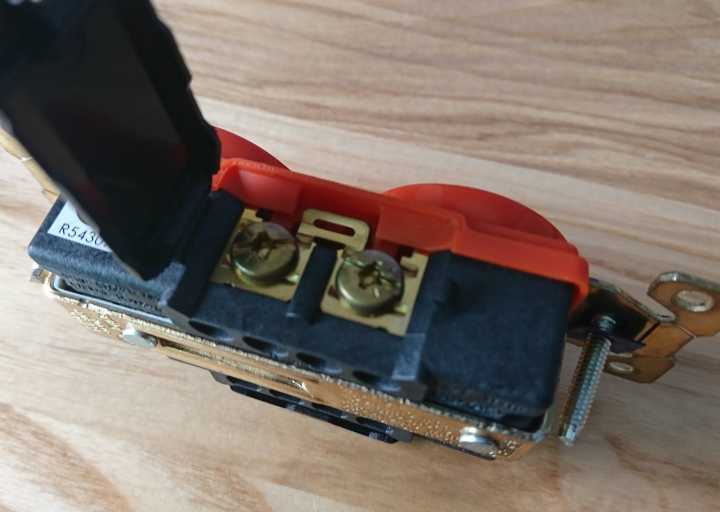

上網查了一下, 說火線側螺絲是金色的，中性線側螺絲是銀色的

請問 Cooper IG8300 的接法??

請問一下綠線, 應該要怎麼接, 謝謝!!

請問 Cooper IG8300 的接法??

2018-04-28 15:21 發佈

文章關鍵字 cooper ig8300

lawrence570430

lawrence570430
個人積分：2167分
文章編號：68321066

2167分

2樓

2018-04-28 15:50

cok45 wrote:
最近買了一組 Cooper...(恕刪)

電錶量下，正負，接地，三個而已，很單純的！

挖洗不良中年

挖洗不良中年
個人積分：5548分
文章編號：68321362

5548分

3樓

2018-04-28 16:25

cok45 wrote:
請問一下綠線, 應該要怎麼接, 謝謝!!

綠線把它彎成J型, 鎖在插座側邊那個綠色螺絲上.

cok45

cok45
個人積分：122分
文章編號：68322361

122分

樓主

2018-04-28 18:10

想再請問一下, 綠線有2條, 是只要將其中一條接上綠螺絲上嗎??

而另一條是直接用黑膠貼起來嗎??

謝謝!!

poprice5101

poprice5101
個人積分：100分
文章編號：68322522

100分

5樓

2018-04-28 18:28

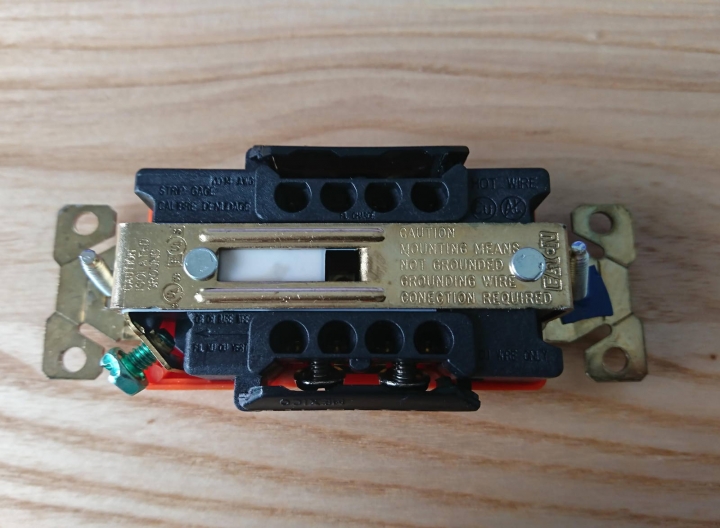

看最後一張圖

黑色本體部分上排孔位旁有寫 HOT WIRE --火線

綠色螺絲接地

還有如果原本電線事實心線直接插入對應邊的孔內在鎖緊這樣比較好吧

線頭長度在插座後有一個建議長度照那個長度去剝就可以了(最後一張圖下排孔位旁邊有標示)

如果有時間又很閒的話還可以在中間加個跳線火線 2.3 孔中性線 2.3 孔

1.4 就留給原本的線

挖洗不良中年

挖洗不良中年
個人積分：5548分
文章編號：68322954

5548分

6樓

2018-04-28 19:20

cok45 wrote:
想再請問一下, 綠線有2條, 是只要將其中一條接上綠螺絲上嗎??
而另一條是直接用黑膠貼起來嗎??

可以只接一條, 我會試著兩條都鎖上去.

poprice5101

poprice5101
個人積分：100分
文章編號：68323162

100分

7樓

2018-04-28 19:45

接地如果兩條都要上就去找 Y 或 O 環接線

再鎖在綠色螺絲處
