美國 ID 品牌 JTR Captivator 4000ULF 重低音開箱文

Puff Daddy
個人積分：1490分
文章編號：67912582

1490分

樓主

2018-03-28 13:46

ID 就是 Internet Direct, 網路直購. Rythmik 也是美國著名 ID 重低音品牌之一.

有在注意美國重低音市場的朋友們對 JTR 的重低音應該不陌生. 它的產品比較偏向於專屬家庭劇院專用. 有人覺得它的產品黑漆媽烏的, 其貌不揚. 但我就是喜歡他毫不起眼的外表. 這是我家庭劇院裡的第二顆重低音. 第一顆也是 JTR 的 Captivator 1400, 是在它剛上市時團購入手. JTR 的重低音聽久了是會上癮的... 我就是受害者... 以下就是入手過程.

離我家開車半小時的 Avsforum.com 網友 point1 訂了 3 台 JTR Captivator 2400ULF. 網友 ttn333 也跟了一台. 我最近正好在幫一位朋友規劃家庭劇院, 他就只缺重低音. 本來他的預算是美金 $3000, 他看到我 Monoprice Monolith 15" 的評測後非常的心動, 剛好遇到這個 JTR 團購可以省不少的運費, 也跟了兩台 2400ULF... 所以這團原本是有 6 台 JTR Captivator 2400ULF 的...

後來我想到我夢寐以求的重低音 JTR Captivator 4000ULF 運費不低, 要美金 $400. 團購又是可遇而不可求. 我看過 JTR 有好幾團都是不了了之. 這次是已經確定成團的. 終於我還是抵擋不住誘惑, 便衝了一台 Captivator 4000ULF... 原本家庭劇院升級計畫下一步是想先買投影機的. 但這次省下來的運費就可以買半台投影機了... (迷之音:你不買這台就可以買 4 台投影機了...)

半公開南加州團購送到了... JTR 的團購規則是, 一次4台以上的重低音產品運送到同一個地址, 參加者可以享受免運費. 這次共有7台 JTR Captivators...

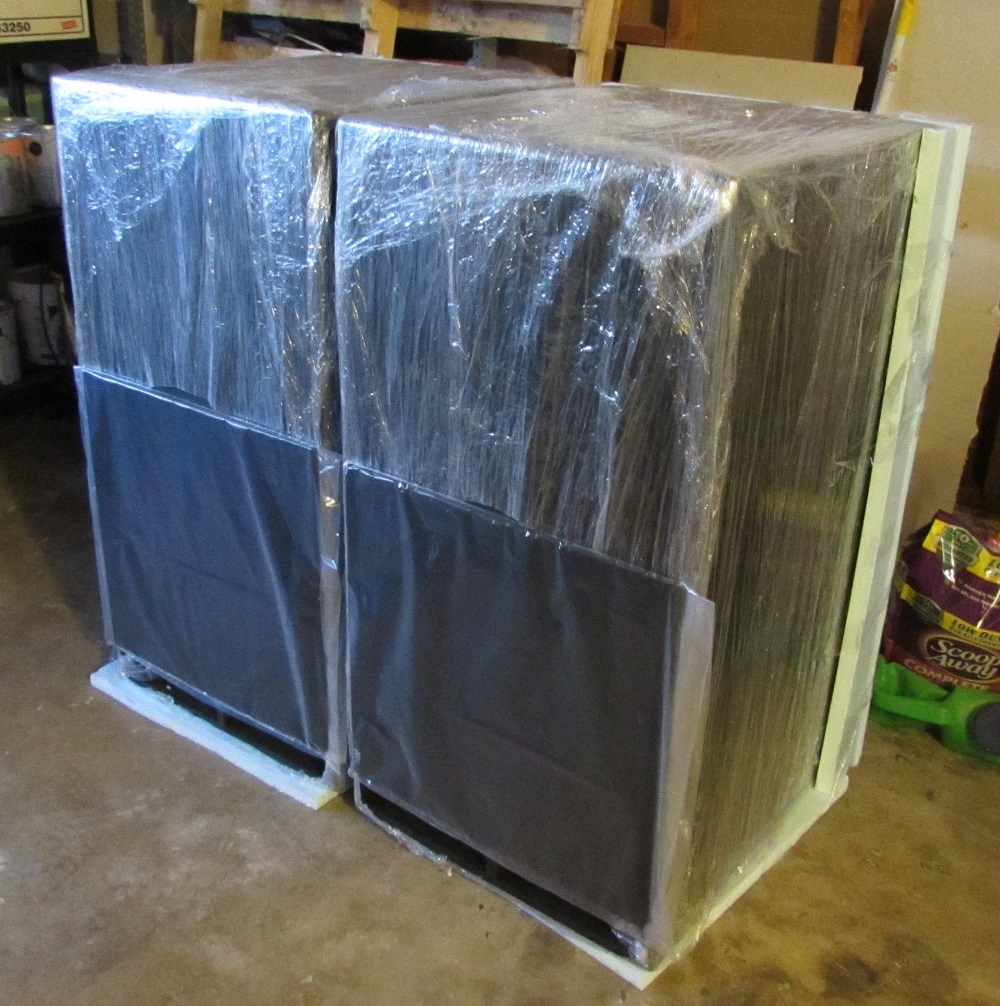

兩個棧板都擺滿了重低音...
美國 ID 品牌 JTR Captivator 4000ULF 重低音開箱文

這次為了要去領重低音, 我就是特別去租了圖中的 U-Haul 貨卡車再加上自己的手推車搬回來的...
美國 ID 品牌 JTR Captivator 4000ULF 重低音開箱文

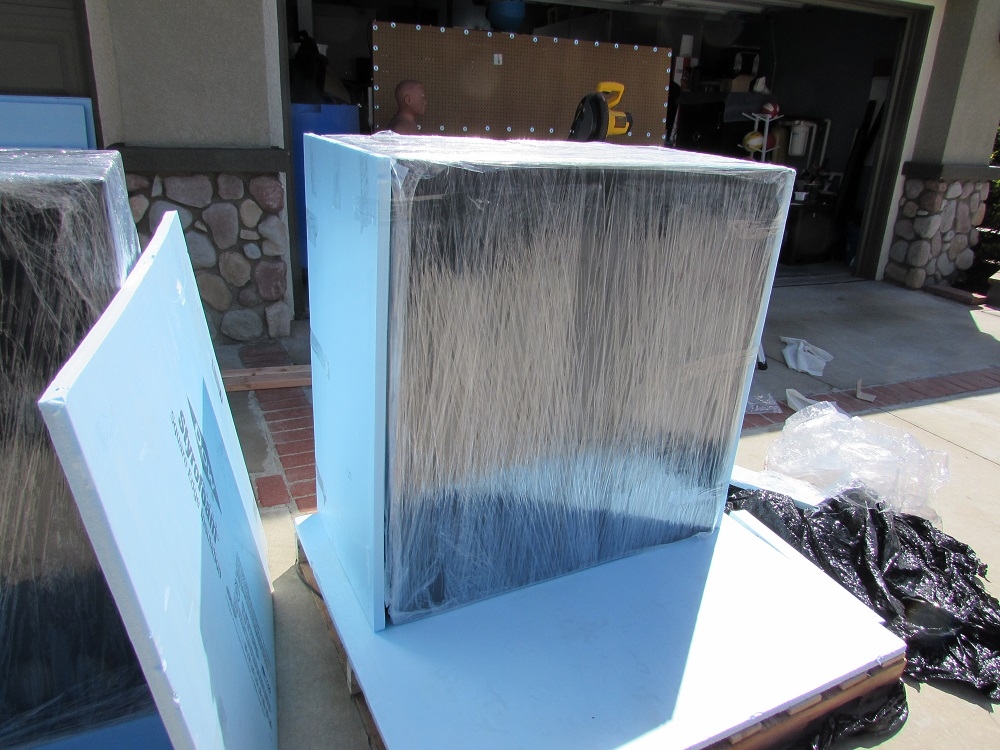

我的 JTR Captivator 4000ULF...
美國 ID 品牌 JTR Captivator 4000ULF 重低音開箱文

我朋友的兩台 Captivator 2400ULF, 目前先放我這裡...
美國 ID 品牌 JTR Captivator 4000ULF 重低音開箱文

我身高168公分, 體重48公斤的老婆站在旁邊...
美國 ID 品牌 JTR Captivator 4000ULF 重低音開箱文

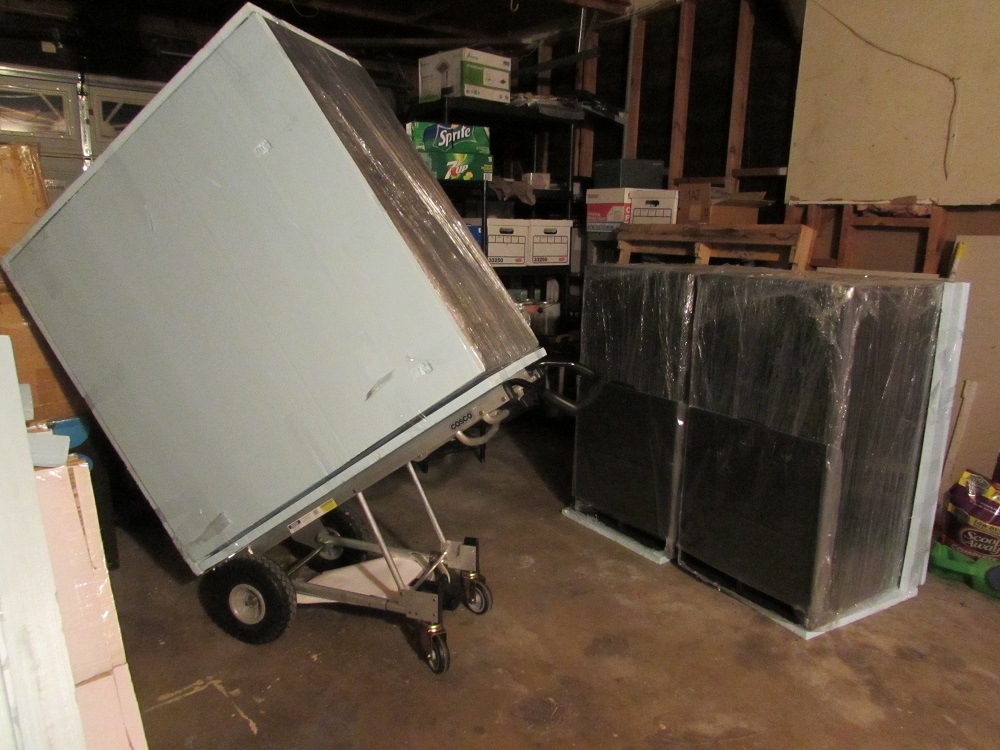

還在手推車上... 我和我老婆好不容易把它架成容易搬運的型態... 當時還沒有時間搬到家庭劇院中, 先放在車庫.
美國 ID 品牌 JTR Captivator 4000ULF 重低音開箱文

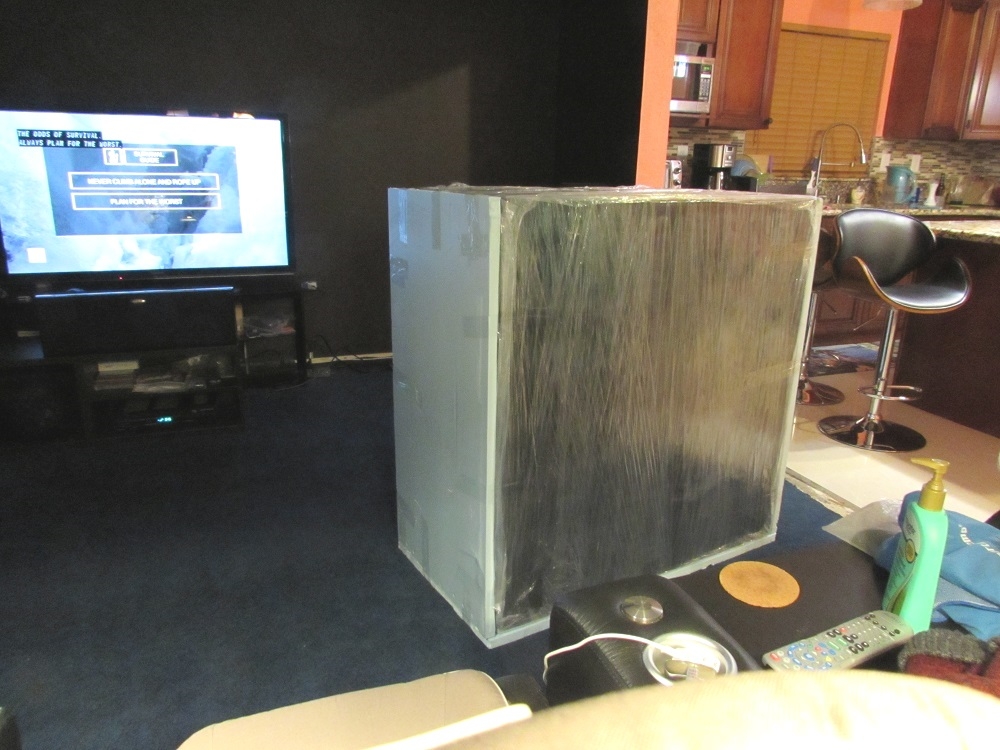

搬到家庭房了... 還好先買了手推車... 沒有它真的頭大了...
美國 ID 品牌 JTR Captivator 4000ULF 重低音開箱文

先給你兩粒單體瞧瞧...
美國 ID 品牌 JTR Captivator 4000ULF 重低音開箱文

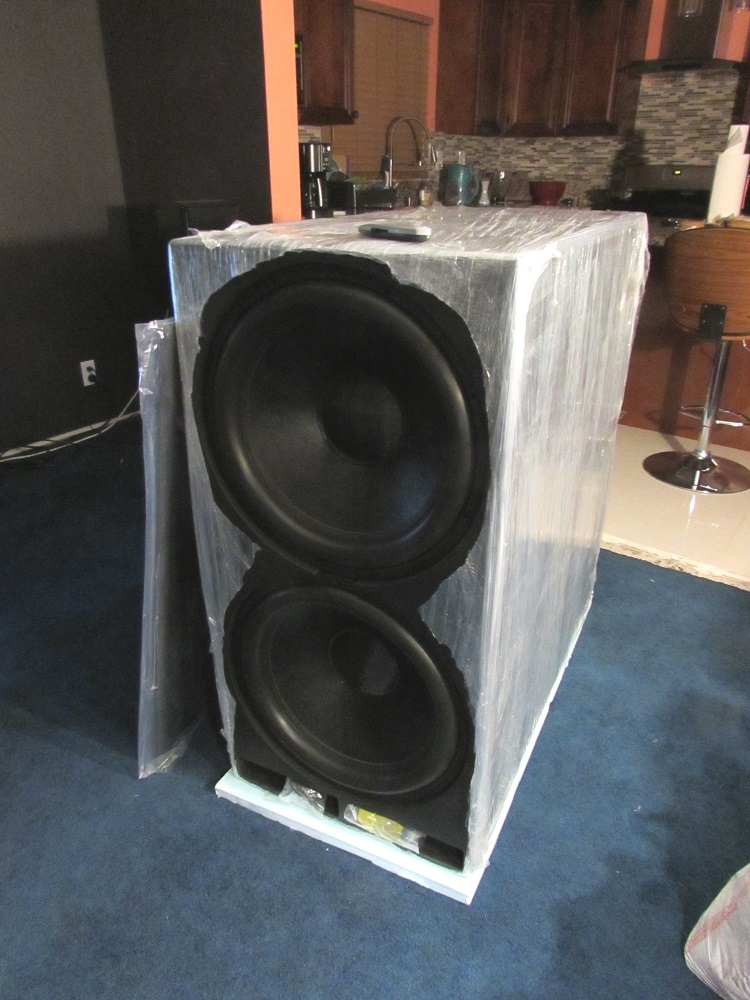

扒掉保鮮膜, 放在主右喇叭旁, 竟然和它一樣高!
美國 ID 品牌 JTR Captivator 4000ULF 重低音開箱文

再一張近照, dustcap 的材質和 Captivator 1400 不太一樣.
美國 ID 品牌 JTR Captivator 4000ULF 重低音開箱文

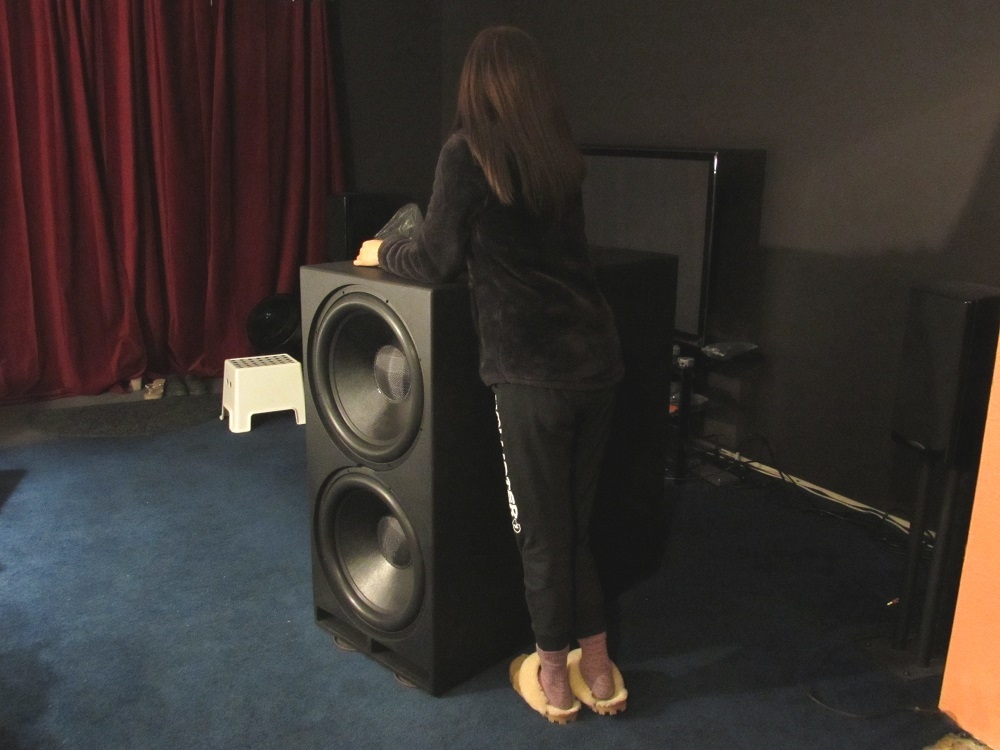

請老婆站旁邊當比例尺.
美國 ID 品牌 JTR Captivator 4000ULF 重低音開箱文

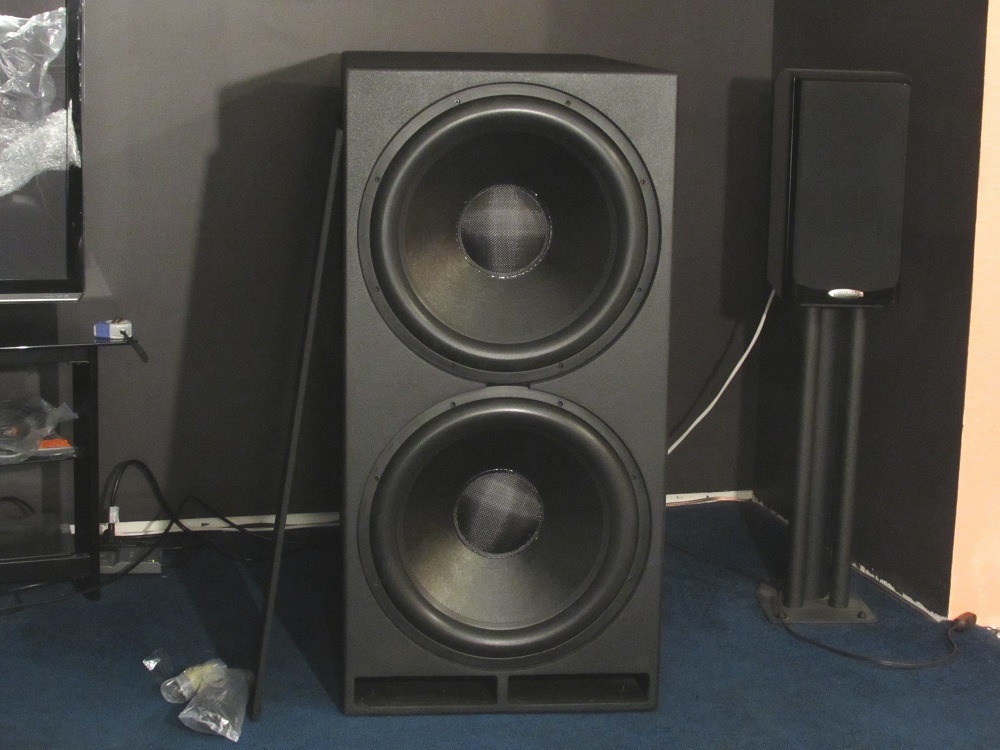

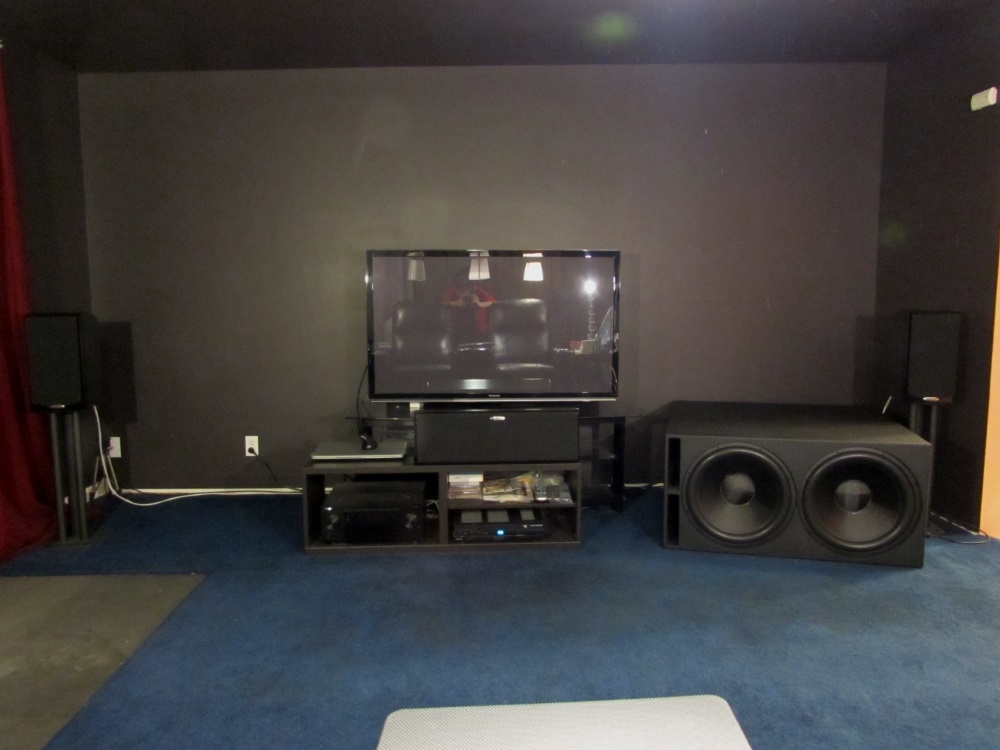

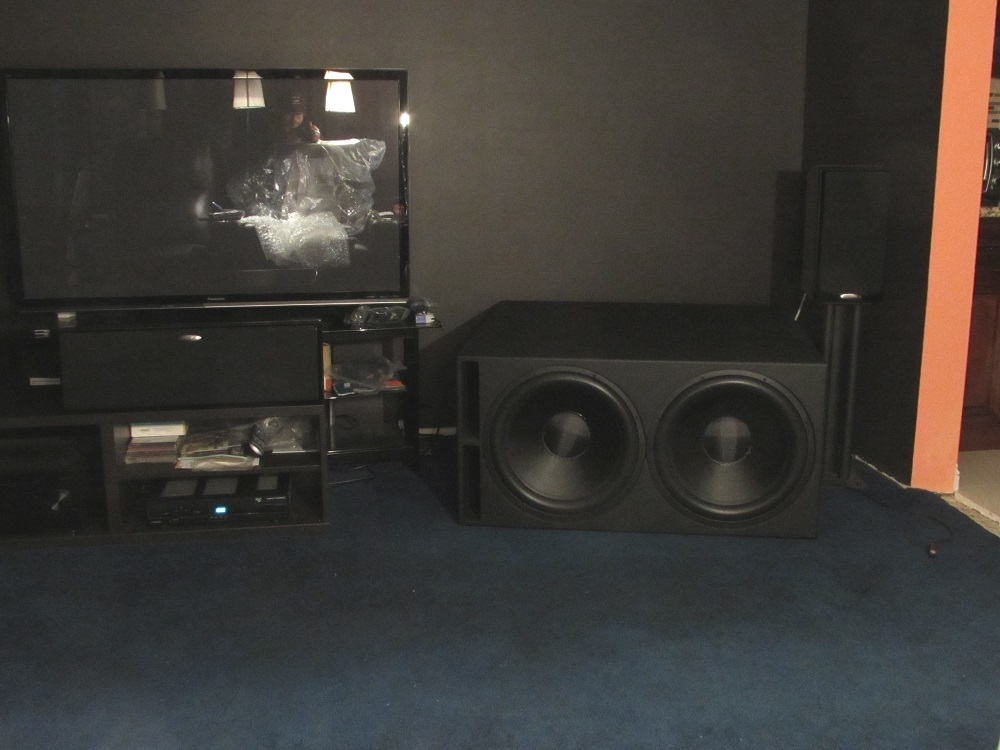

就定位! 為了以後要入手投影機, 目前打算躺平放, 以免擋到布幕和主右喇叭. 這個地方的頻率響應也不錯.
美國 ID 品牌 JTR Captivator 4000ULF 重低音開箱文

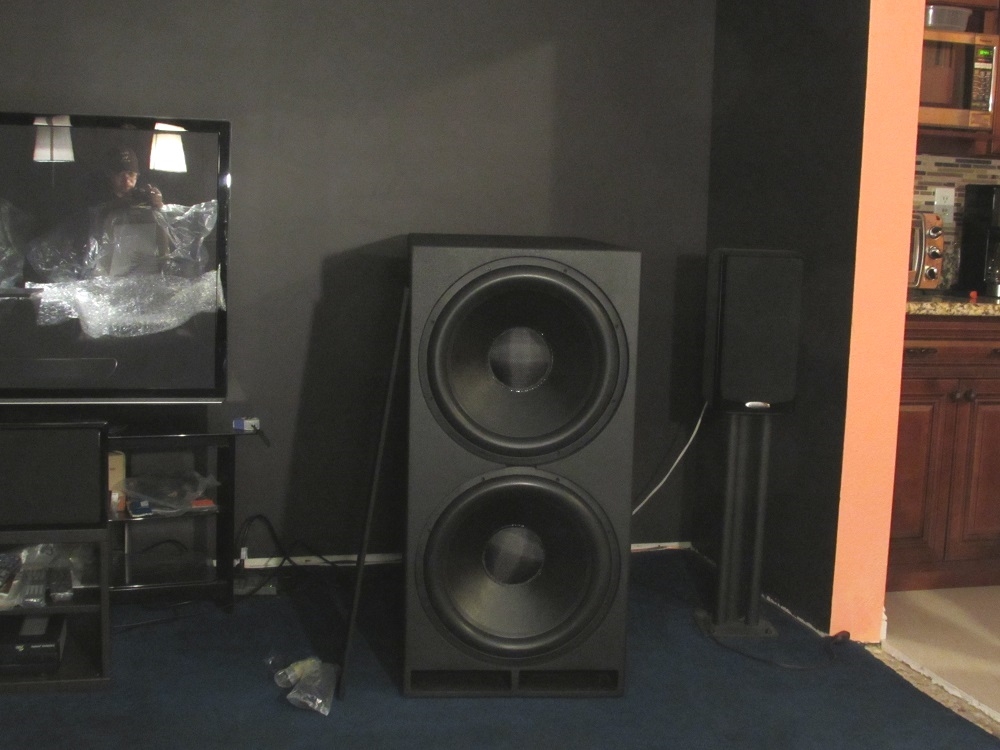

家庭劇院前方全景: 電視是國際牌55吋的電漿, 看得出來重低音很大一台...
美國 ID 品牌 JTR Captivator 4000ULF 重低音開箱文

2018-03-28 13:46 發佈

文章關鍵字美國 ID 品牌低音開箱文 4000

cnn

cnn
個人積分：818分
文章編號：67912674

818分

2樓

2018-03-28 13:52

美國實在是玩音響的天堂，房子有大空間又有平價的音響器材

Puff Daddy

Puff Daddy
個人積分：1490分
文章編號：67912759

1490分

樓主

2018-03-28 13:57

JTR Captivator 4000ULF 的規格:

雙 18 吋反射式重低音, 功率 4000瓦 RMS (不是 peak/PMPO 喔), 價格美金 $3399 加運費.

頻率響應 10.5~125Hz +/- 1dB

104公分高, 52公分寬, 100公分深, 重120公斤. 因為 JTR 的箱體材質都是樺木夾板, 若是用 MDF 中密度密集板會更重. 採用的18吋單體一顆就超過27公斤重了.

JTR 官網產品頁 http://jtrspeakers.com/captivator-4000ulf.html

為什麼產品名字中有 ULF? ULF 就是 Ultra low frequency 的簡稱. Ultra low frequency 是指 20Hz 以下的低頻. JTR 4000ULF 的開孔頻率是 10Hz, 這在反射式重低音裡算是非常稀有的. 一般來說, 17Hz 就很低了. 我的舊玩具 JTR Captivator 1400 的開孔頻率就是 17Hz.

Bear4212

Bear4212
個人積分：3088分
文章編號：67913751

3088分

4樓

2018-03-28 15:00

重低音都這副德性了

~~不知道主喇叭會有多大!!

，哎~~~也難怪劇院喇叭環繞規格的位置制定都是那種完美包圍圖，也只有美國人的世界與住宅可以達成那種境界.... ^++^

Puff Daddy

Puff Daddy
個人積分：1490分
文章編號：67913965

1490分

樓主

2018-03-28 15:12

Bear4212 wrote:
重低音都這副德性了~~不知道主喇叭會有多大!!，哎~~~也難怪劇院喇叭環繞規格的位置制定都是那種完美包圍圖，也只有美國人的世界與住宅可以達成那種境界....

http://jtrspeakers.com/noesis-215rt.html

JTR NOESIS 215RT, 183 公分高, 43公分寬, 57公分深.

deaudio

deaudio
個人積分：439分
文章編號：67916339

439分

6樓

2018-03-28 17:40

Puff Daddy wrote:
ID 就是 Internet...(恕刪)

直接流口水！羨慕在美國選擇真的很多！
台灣永遠就那幾台再挑......
感覺聽過那威力跟下潛....
劇院愛好者應該會回不去
Puff daddy會不會明年就超低音陣列了

Puff Daddy

Puff Daddy
個人積分：1490分
文章編號：67922693

1490分

樓主

2018-03-29 1:27

deaudio wrote:
直接流口水！羨慕在美國選擇真的很多！
台灣永遠就那幾台再挑......
感覺聽過那威力跟下潛....
劇院愛好者應該會回不去
Puff daddy會不會明年就超低音陣列了

陣列是指多台嗎?

目前還在玩新玩具. 看看這幾個禮拜有沒有空把舊的 JTR Captivator 1400 也裝起來. 我打算把 Captivator 1400 放在劇院後方或是近場, 目標是補平頻率響應, 和增加體感.

Puff Daddy

Puff Daddy
個人積分：1490分
文章編號：67932929

1490分

樓主

2018-03-29 15:49

JTR 的產品在官方網站上寫著, handcrafted in USA. 就是在美國手工打造. JTR 的重低音產品採用的都是美國公司在美國製造的部品. 從最初的產品設計和研發開始, 公司負責人/產品設計者 Jeff 不假他人. 每一台都是他親手組裝, 測試, 品管, 裝箱, 出貨... 在這個很多東西是中國製造的年代, 非常難得的. 很多老美很吃 Made in USA 這套的...

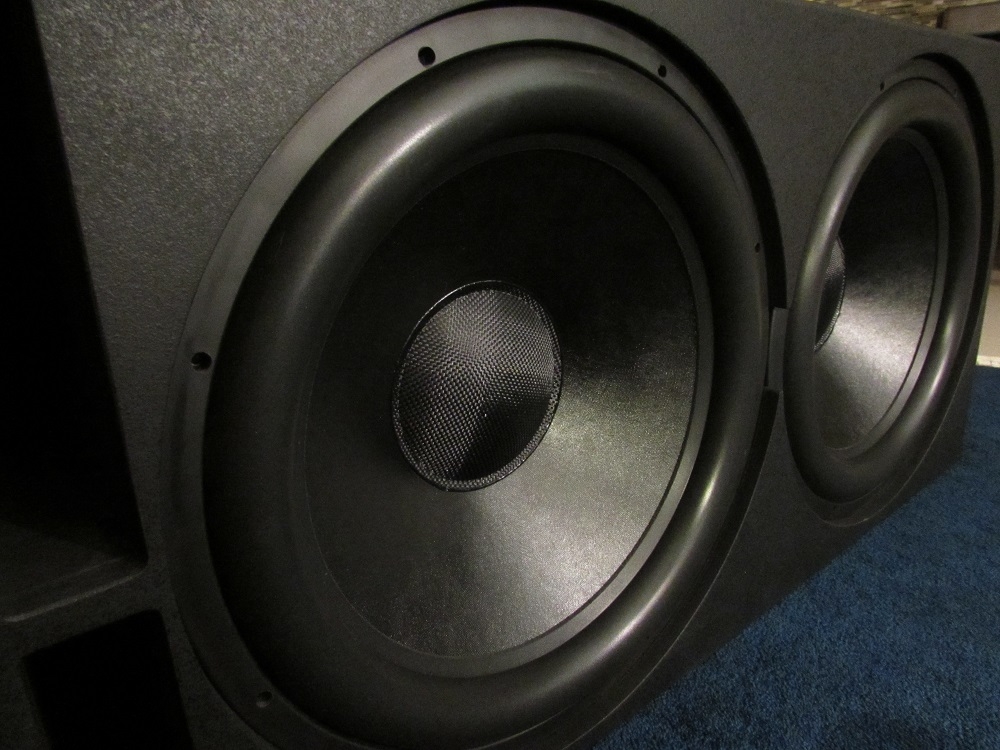

JTR Captivator 4000ULF 近照:

JTR 重低音的箱體廠商是在芝加哥/密瓦基當地的木箱公司, 箱體塗料是 JTR 特製的消光漆.

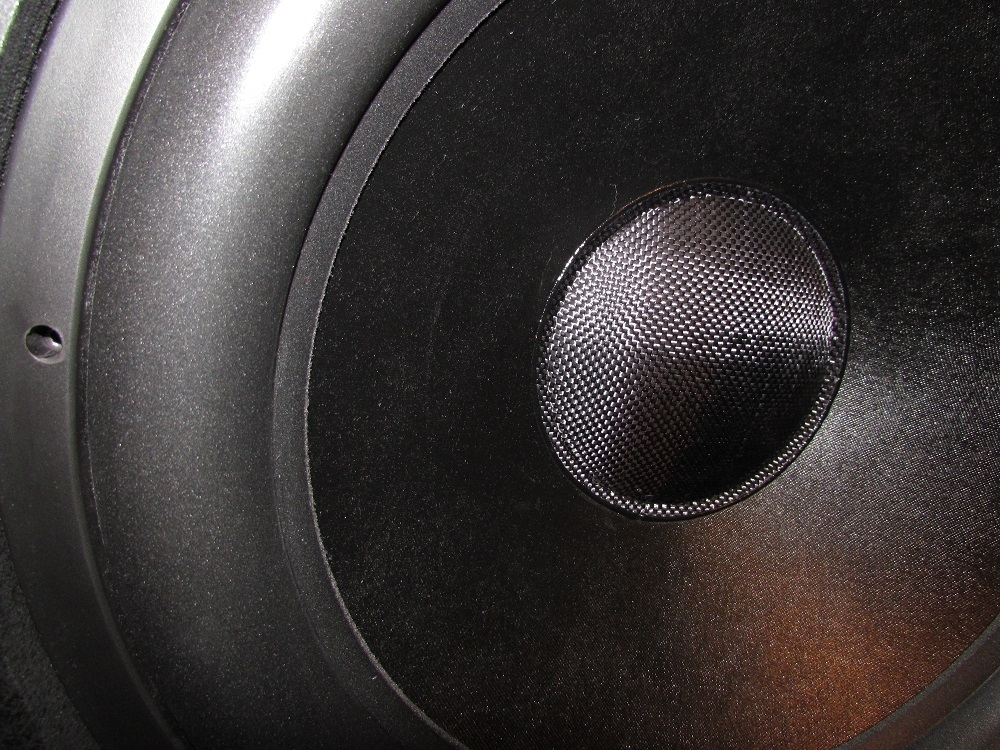

看起來就覺得很猛的18吋單體: 防塵蓋的材質看起來是碳纖維.

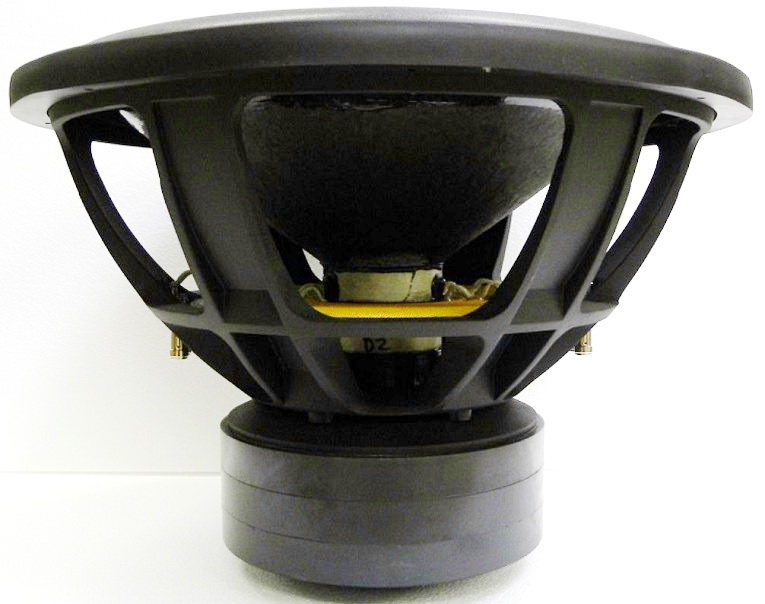

這台 Captivator 4000ULF 採用的單體長這樣: 採用的是類似美國 Fi Car Audio spider 的單體. 美國製照.

這單體是 Jeff 精心研發的成果, 達到 33mm 的 X-Max 又要兼顧高靈敏度和低失真.

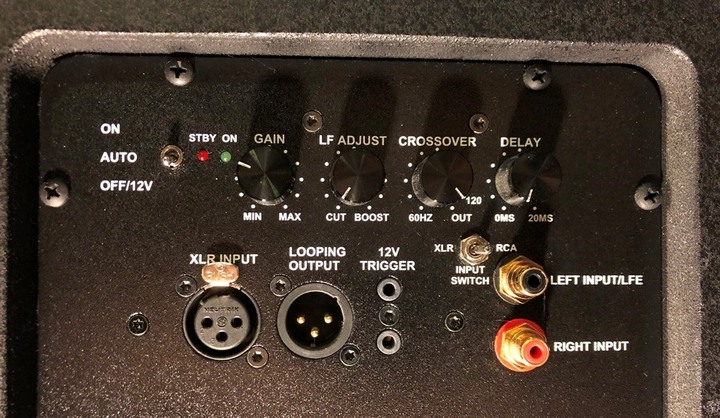

來看看重低音後面的擴大機板吧: 採用的是美國 SpeakerPower 的擴大機板. 美國製造.
點我看大圖

擴大機板上的旋鈕從左到右分別是增益, "低頻調整", 分頻點設定, 和延遲.

其中 "低頻調整" 算是比較少見的. 它其實就是個濾波器. 玩家可以依照聆聽環境做調整到符合需求的曲線. 有些玩家希望有平坦的頻率, 小空間的空間增益大, 可以調小一點, 大空間的空間增益小, 開最大啦!!! 當然吃重口味的就給他開下去啦!!!

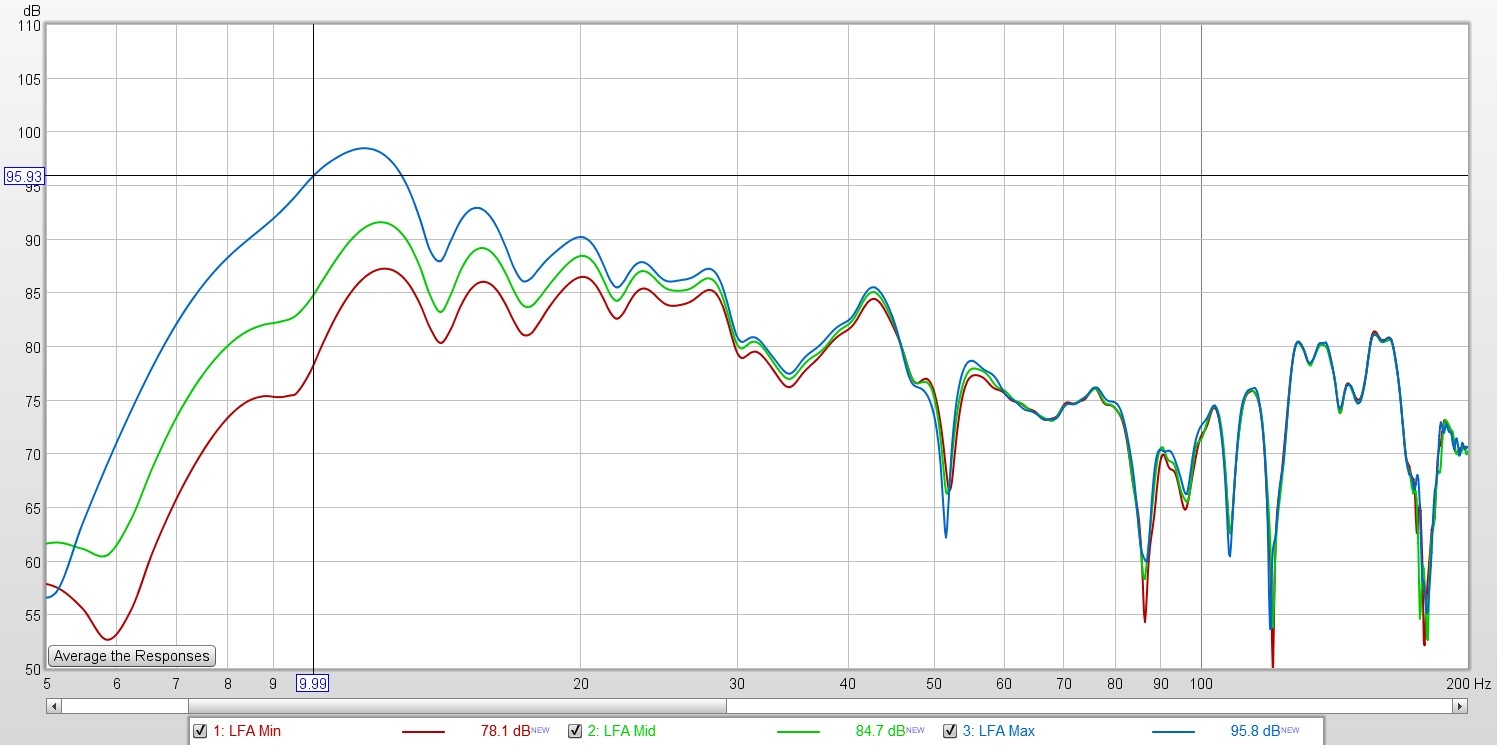

低頻調整設定 "最大", 在10Hz 的輸出比設定 "最小" 多了18分貝!

另外這個擴大機板以延遲替代了相位的調整. 延遲的好處在哪我就不知道了.

輸入有 RCA 和平衡 XLR. 還有 12V Trigger.

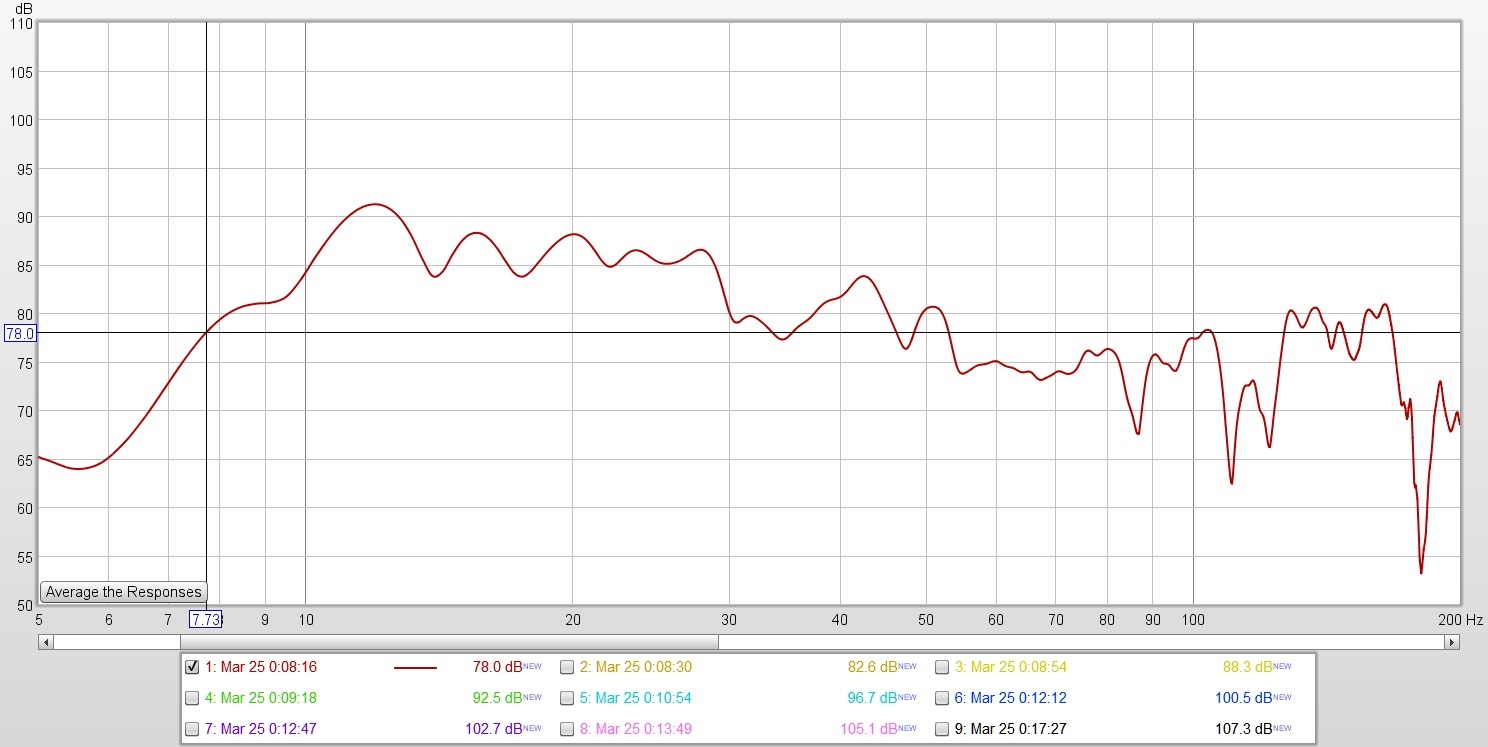

先看看 JTR Captivator 4000ULF 在我視聽室內的頻率響應吧... 空間是9坪大, 半開放式的空間. 麥克風距離重低音3.4公尺, 測試音壓為78分貝. 測試軟體為 REW, 使用的麥克風是 UMIK-1.

看得出來 JTR Captivator 4000ULF 的低頻延伸很驚人... 低到 8Hz... 這是反射式重低音耶...

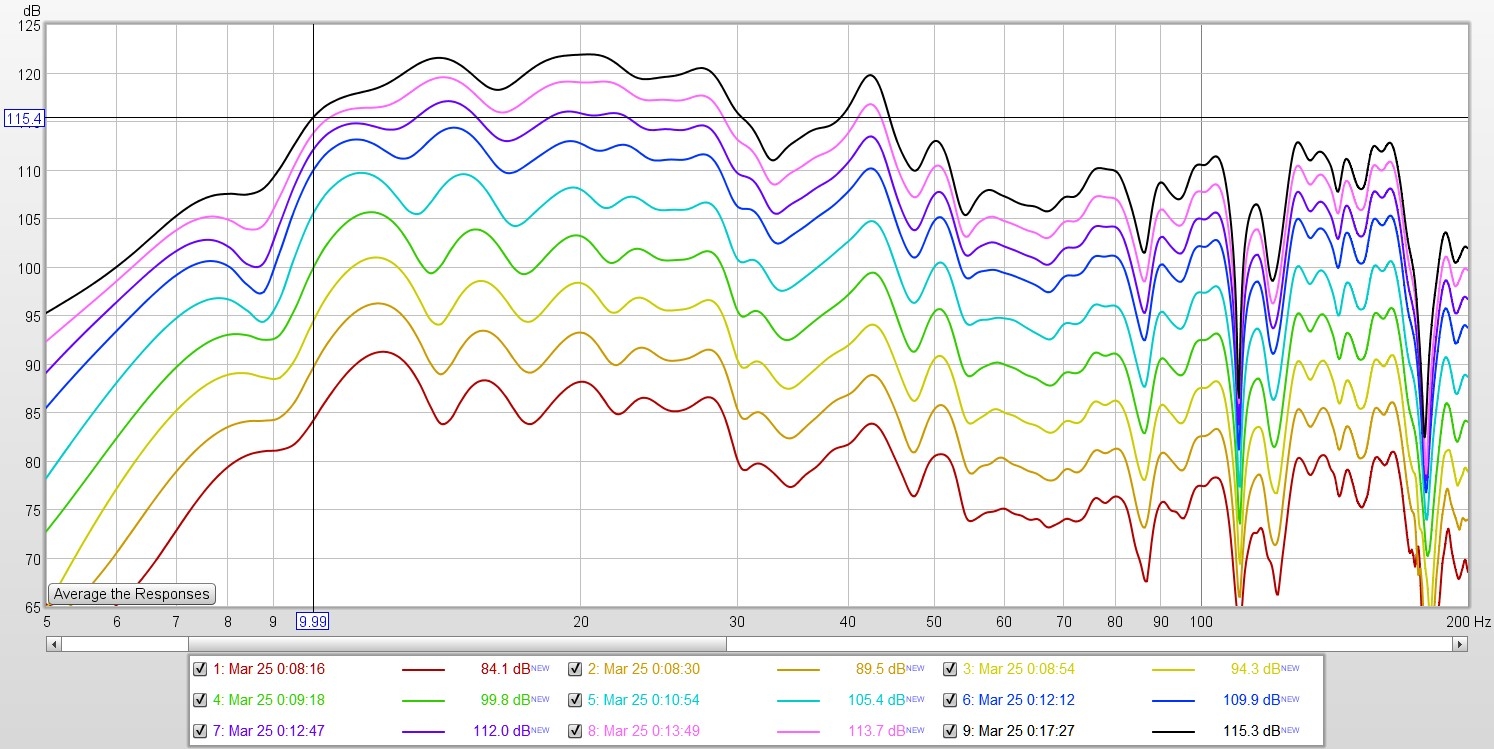

來看看極限音壓圖: (環擴是 Pioneer SC-1222K)

因為已經10點多了, 我只測到125分貝左右. 其實還可以再往上催下去...
這個音量下, 20Hz 的音壓是122分貝, 10Hz 的音壓是115分貝.

一般來說, 所謂的示範音壓是105分貝. 低頻是115分貝.

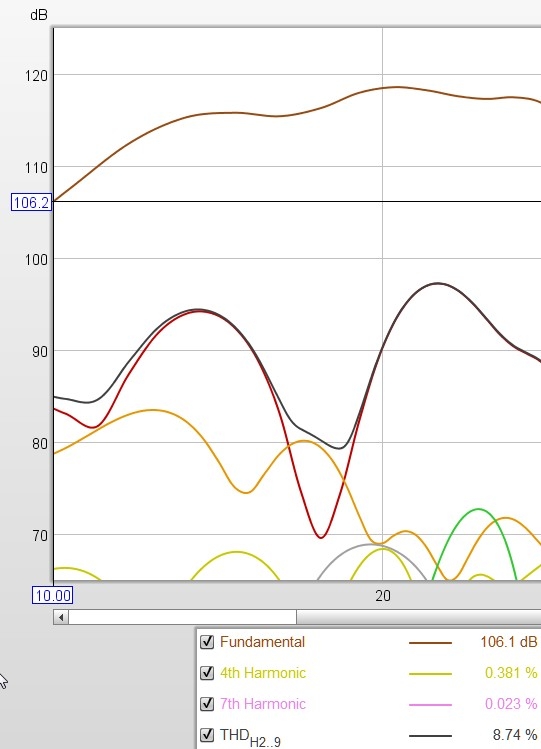

好吧, 我們來看看上圖中 Captivator 4000 粉紅色線這個音壓下的輸出和失真:
7Hz 是103.8分貝, 10Hz 是113.8分貝, 12Hz是116.5分貝, 16Hz 是116.1分貝, 20Hz 是119.1分貝, 25Hz 是117.2分貝, 30Hz 是113.0分貝.

10Hz: 113.8分貝, THD 失真是 8.74%

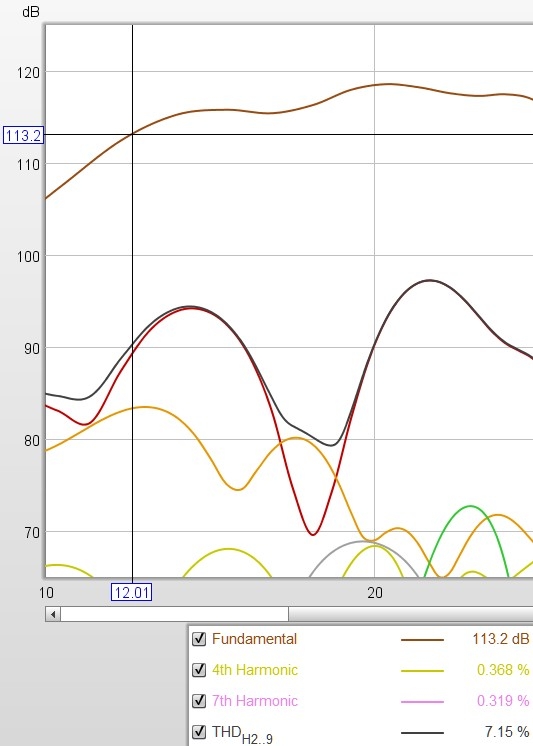

12Hz: 116.5分貝, THD 失真是 7.15%

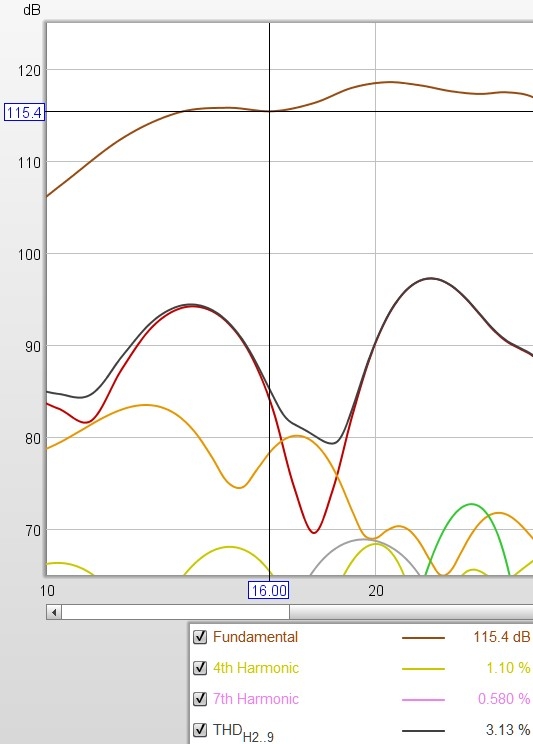

16Hz: 116.1分貝, THD 失真是 3.13%

20Hz: 119.1分貝, THD 失真是 3.86%

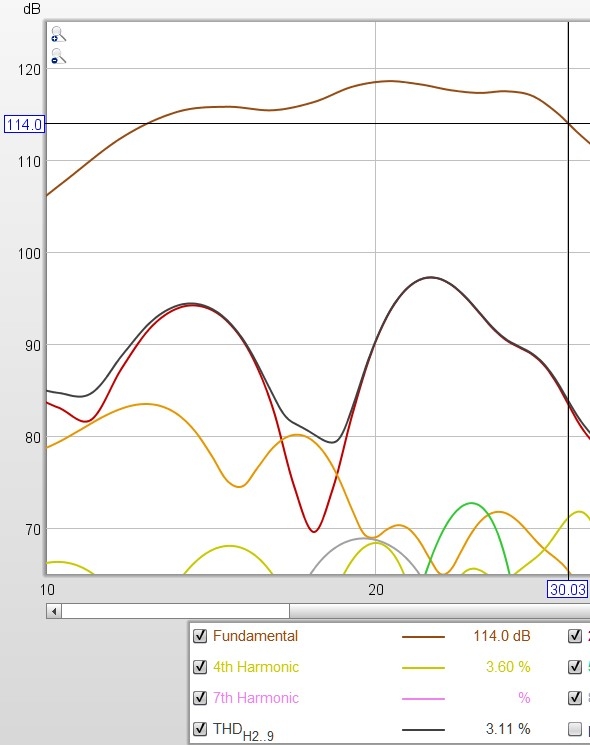

30Hz: 113.0分貝, THD 失真是 3.11%

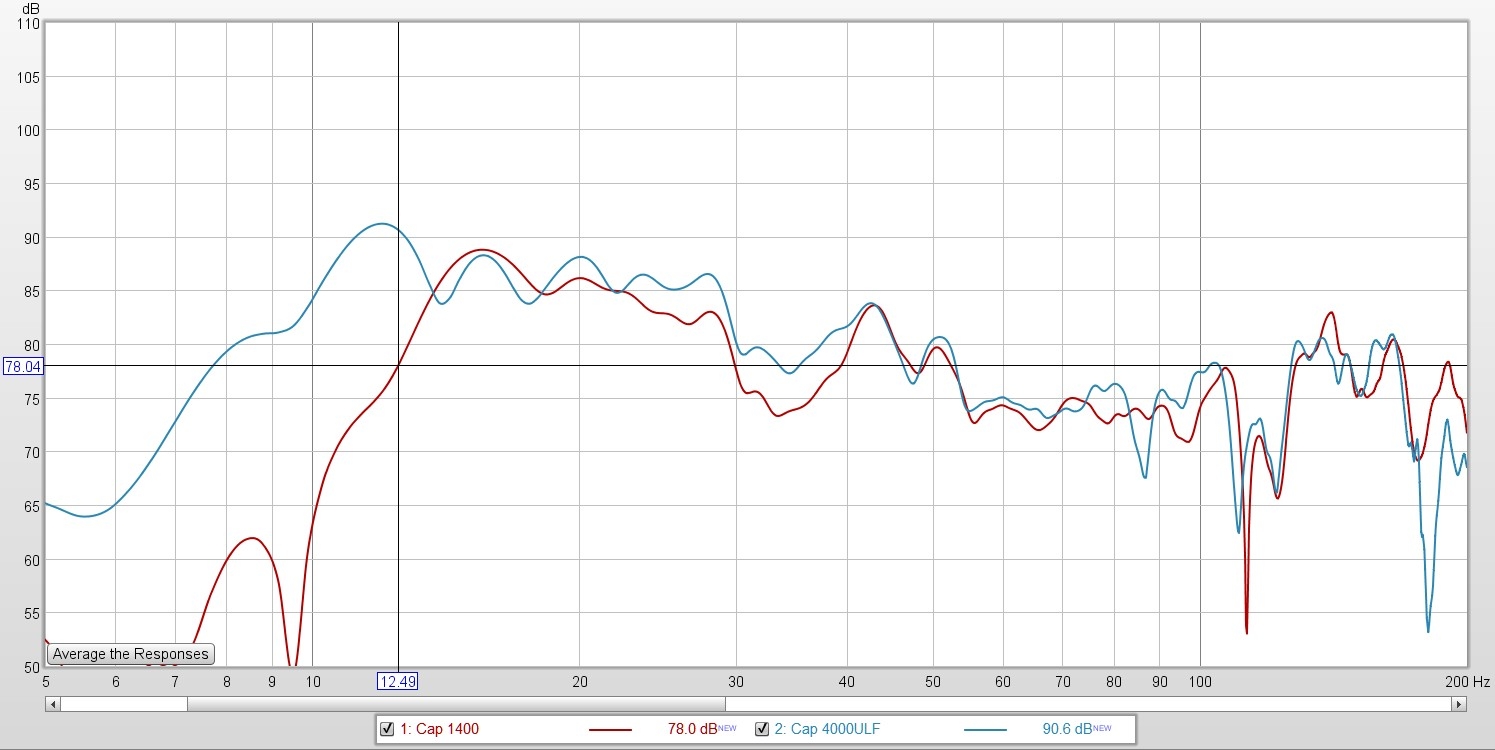

舊玩具和新玩具頻率響應的差別: 紅色是舊的 Captivator 1400, 藍色是新的 Captivator 4000ULF

我本來的 JTR Captivator 1400 延伸就不差, 只是新玩具 Captivator 4000ULF 架恐怖.

我曾經在 AVSforum 上看過有人說低頻失真在 10% 是一個指標. 人耳對低頻比較不敏感, 低於10% THD 絕大部分的人聽起來就是很乾淨的聲音. 所以 JTR Captivator 4000ULF 在 110 分貝這個音壓下, 最考驗重低音能耐的 20 Hz以下失真竟然不到 10%...

Reference level output down to 10Hz with less than 10% THD... OMG...

Puff Daddy

Puff Daddy
個人積分：1490分
文章編號：67964406

1490分

樓主

2018-03-31 12:06

JTR Captivator 4000ULF 目前感想之一:

我把 JTR Captivator 4000ULF 從車庫搬到視聽空間以後, 看來看去還是覺得之前主右喇叭旁邊的位置和頻響不錯. 上次評測 Monoprice Monolith 15" 重低音也是放在那. 這樣就可以節省點時間, 馬上融入系統聆聽了. 重低音的 LF Adjust 設中間, 跑了Pioneer 擴大機的自動音場調整 MCACC, 再把 LF Adjust 轉到最大. 我之前使用舊玩具 Captivator 1400 時也是把 LF Adjust 轉到最大. 這樣讓新舊兩台音量和低頻延伸盡量符合. AVR 聆聽音量一樣是 -13dB.

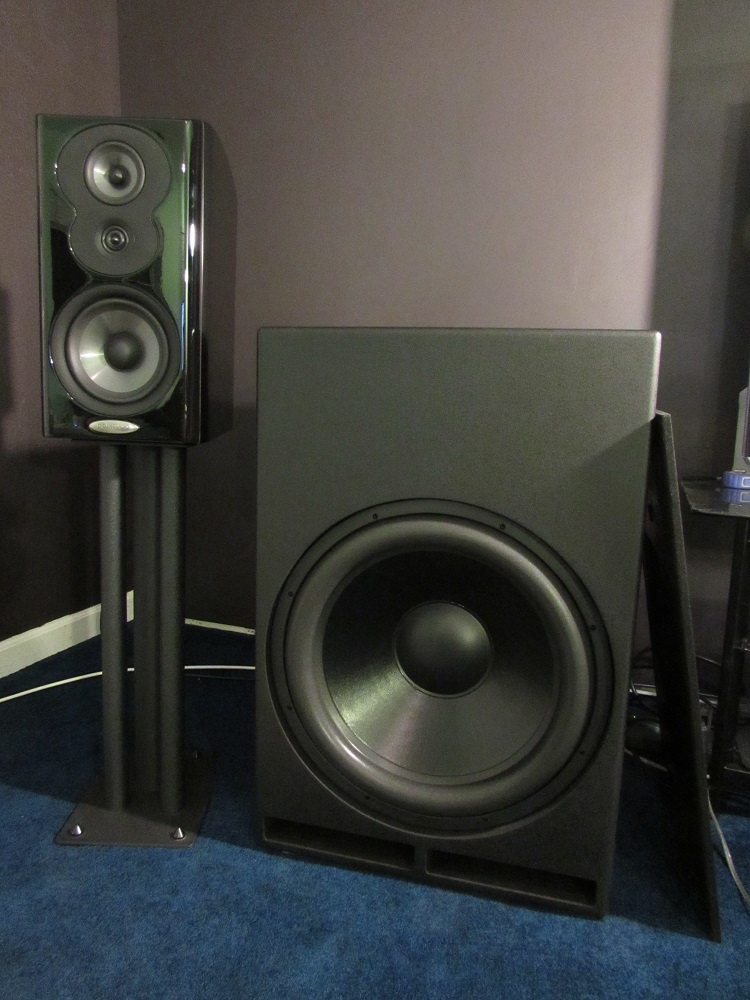

我舊的重低音: JTR Captivator 1400.

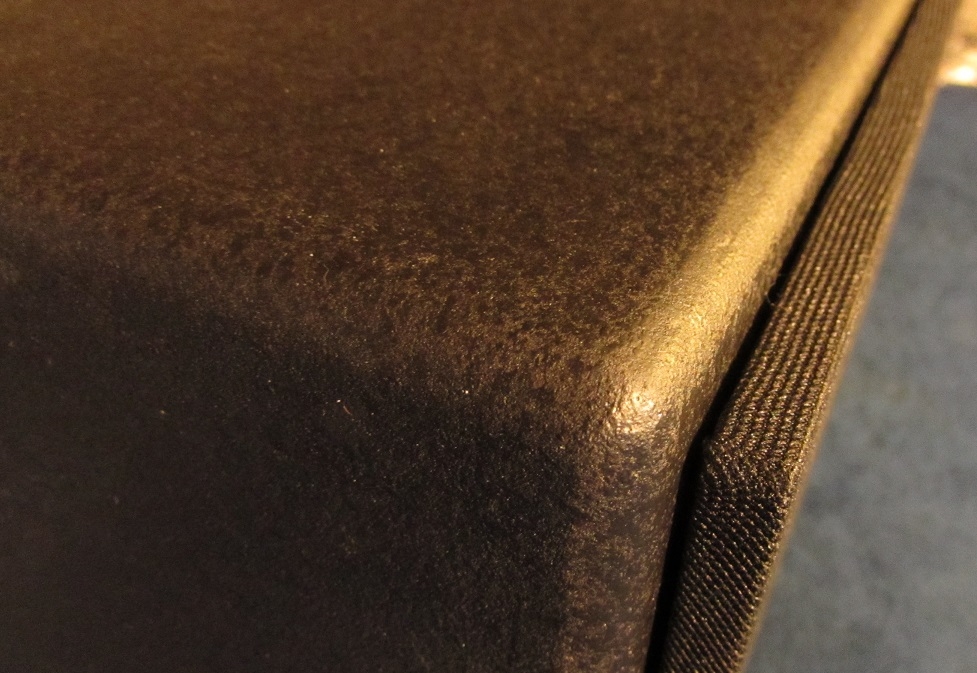

JTR 重低音產品的標準表面處理:

我家庭劇院的討論串: https://www.mobile01.com/topicdetail.php?f=348&t=5109708&p=1

以下穿插了以前在友佔貼過的舊玩具 JTR Captivator 1400 的感想, 好方便大家比較新舊玩具的差別:

------------------

先提供一些背景資訊好了. 我的家庭劇院在 family room - 長 6.8 公尺, 寬 4.40 公尺, 高 2.3 公尺. 地上是水泥鋪厚地毯, 牆壁材質是北美一般的石膏板上批土. 除了沒有做聲音處理外, 空間為半開放式的, 和廚房相連. 用途為 95% 電影, 5% 音樂. 綜合以上, 當初就沒有考慮封閉式低音.

雖然 JTR Cap 1400 有個像是專業 PA 喇叭的外表, 但是它強而有力的單體和1400瓦的擴大機板的內在卻可以在 16 ~ 200 Hz 輕而易舉地展現最具低頻鑑別度的音樂和電影片段. 使用者耳朵聽到的是每次低頻完美地演示, 沒有拖泥帶水, 更不會落拍. 它既可以暴力地槌你的心肝, 反應又夠快到可以演示連續的鼓擊, 最後再吹氣在觀眾的臉上, 宛若輕紗彿面.

在聽一般有大鼓 (kick drum) 的流行音樂時, 我感覺到了乾淨有力的低頻. 像是公車上後座學齡前幼童的腳搖阿搖, 不自覺的, 規律的, 碰到你的椅背.

接著聽 Bassotronics 的 Bass I love you... 這首曲子是低頻嗜者津津樂道的鎮魂曲, 也非常考驗超低音. 從11秒開始, 每個低音和弦, 就帶來震波. 在16秒左右低音和弦展現的空間由前到後的震波 - 先是左喇叭之後的牆角, 到通到後院的門, 到窗戶, 再來是臀部功能椅下振動到背部一陣酥麻... 兩秒之後還有微風襲面, 實在是太銷魂了.

-------------------

新玩具 JTR Captivator 4000ULF 之音樂篇:

先放點 Bassotronics 的 Bass, I Love You 和 The End of My Life is You 這兩首歌看看吧... Bassotronics 的歌其實是特別為高性能重低音設計的, 幾乎是低頻嗜者的必備尬機名曲. Captivator 1400 撥放這類型的音樂當然沒問題, 但是在最低的頻率 7 Hz 的地方難免會有少許的開孔噪音. 4000ULF 則是完全沒有--更乾淨, 更不費力, 更加的收發自如. 要不是有強勁的開孔氣流, 我差點以為是在聽封閉式的重低音. 低音單體在最低的 7Hz 才有動作, 其他的地方都沒有動.

-------------------

舊玩具 JTR Captivator 1400 之音樂篇:

聽聽看 Eagles 墨爾本演唱會中的 Hotel California 吧. 這個版本是算是演唱會中比較強調低頻的. 每一次 Don Henley 踩大鼓, 就可以感覺到像是心悸般輕微的捶胸口 (chest slam). 功能椅椅腳位置的振動更為強烈. 椅背的動感彷彿後座的小屁孩用籃球在彈你的椅背...

-------------------

新玩具 JTR Captivator 4000ULF 之音樂篇:

我把 Justin Bieber - Baby Live 演唱會拿出來溫習. 這首歌的低頻比一般演唱會更蓬派, 在副歌的地方還有煙火增加低頻的力道. 1400 撥放這片段時相較之下有一點轟隆聲. 4000ULF 就是更加的乾淨和緊實. 暫態又更好一點.

-------------------

舊玩具 JTR Captivator 1400 之電影篇:

在看電影之前, 我都會先放 Dolby 和 DTS 的示範片來為超低音暖機. 在 Dolby Atmos 的 Amaze 中, 在 sound you can feel 的時候開始抖動我的座位, 讓我酥麻了一下, 似乎是預告接下來的天崩地裂. 打雷時的低頻聲波震撼身歷其境, 彷彿我所在的屋頂被雷打到了. 低頻能量傳達到聆聽環境的牆壁, 屋頂, 門板, 地面, 我坐的座位, 就連 6.2 公尺外廚房中的爐台, 和抽油煙機都在共震. 抖完了我還會感受到氣流拂面而來.

接下來播放了 Edge of Tomorrow 明日帝國的開頭 30 秒... 這個片段從 13 秒開始, 觀眾像是被音效公司惡搞了一番. 每段約 3 秒高音壓的低頻從 30 Hz 頻率依序往下遞減, 到 25 Hz, 20 Hz, 15 Hz 最後到 10 Hz. 在標準音壓下播放對一般的超低音是非常嚴苛的挑戰. 玩家可以藉此觀察到這些不同頻率低頻對視聽環境的影響. 在我的視聽空間中, 我發現 30 Hz 聽起來最大聲, 也最會讓環境中的許多東西共震. 整個空間像是打通任督二脈一般, 活了起來. 25 Hz 則會顯著地讓我的牆壁抖動, 木門向外擴張或是漂移. 20 Hz 則是丞相起風了. 15 Hz 就像是有人在我面前搧風. 到了 10 Hz, 風勢減小了, 取而代之的是地面的振動, 像是開車時隔壁車道有公車呼嘯而過一般.

-------------------

新玩具 JTR Captivator 4000ULF 之電影篇:

我個人是不相信 break in 或是 run in 的, 我認為這其實是讓玩家的耳朵"習慣"新的器材, 或是讓玩家剛入手的興奮心情和新鮮感消退一點.. 直接進入重頭戲 - 明日帝國的開頭 30 秒. 除了一開始就有驚人的體感, 以前 Captivator 1400 在 20Hz 開始起風, 到了 15Hz 時, 開孔氣流是驚天動地的. 開孔噪音也是在這兩個頻率最高. 到了最後的 10Hz 則是開孔噪音消失了, 但音量和風量也大大減低. Captivator 4000ULF 在 20Hz 和 15Hz 是完全沒有開孔噪音的. 在最後的 10Hz 只有少許, 但是低頻的音量卻沒有衰減. 開孔氣流則是頻率越低越大. 我聽到了純淨的, 不拖泥帶水的低頻. 這是很奇妙的感覺. 回想起來, 以前 1400 在 20Hz 和 15Hz 音量足夠, 但有一部分是二次甚至是三次諧波和開孔噪音, 視聽空間和窗戶的共震被屏蔽住了而沒那麼明顯. 現在 Captivator 4000ULF 因為在 20Hz 以上的 CEA-2010 最高音壓是 1400 的兩倍以上, 這些低頻對它太輕而易舉了. 它演示得更加的純淨. 失真和開孔噪音一低, 視聽空間和窗戶的共震便被凸顯出來.

-------------------

舊玩具 JTR Captivator 1400 之電影篇:

測試超低音當然要看看 War of the Worlds 外星人三腳機器人出頭天的片段. 當地面開始蠕動時, 聽起來似乎有人在樓上滾石塊. 地面龜裂開始時, 渾厚的低頻一波一波滾滾而來, 好像室內地面真的裂開了, 暴力的能量快要震裂牆壁了. 我感覺到座位下的地面似乎也快投降了. 有時候低頻是從畫面左方到右方, 有時候又是從前方到後方的... 短的撞擊簡潔無比, 長的混沌卻是充滿了能量和伴隨的共振體感. 到了死亡光開始掃人, 強烈的低頻好像從地底傳到了功能椅, 卻同時又好像椅子通了電, 電流穿過我的身體, 讓我心悸, 頭皮一陣酥麻. 橋倒塌的片段中的低音能量最是充沛. 開孔的氣流迎面而來, 伴隨著牆壁彈動和地底抖動的震波. 我一直仔細地聆聽是否有開孔氣流噪音. 我使盡了吃奶的力氣還是聽不到.

我本來有打算要買踢屁屁的. 有了 JTR Captivator 1400 後, 短期間似乎錢可以省下來了.

-------------------

新玩具 JTR Captivator 4000ULF 之電影篇:

要測試重低音當然要拿反射式重低音殺手 - 已知容易產生開孔噪音的片段來比較. World War Z 末日之戰 - 手榴彈片段女兵丟的第二顆手榴彈爆炸時是高分貝的低頻掃描低至 15Hz. Pulse 連鎖信 - Server 片段是高音壓 17Hz 重複循環. 在撥放這個片段時 Captivator 4000ULF 是完全沒有開孔噪音的. 只有開孔強勁的氣流. 這兩個片段對一般的網路直購 15 和 18 吋反射式產品考驗極大, 因為他們的開孔頻率都是在 17 到19 Hz 左右. 以前聆聽或是評測過的網路直購反射式產品中, 我只有在 Monoprice Monolith 15" 上沒有聽到開孔噪音. 其他產品無一倖免. 或許是 4000ULF 的餘裕度, 又或是它的開孔頻率是 10Hz. 它撥放時游刃有餘, 太輕鬆了, 反而感覺好像少了點味道.

Fabio_Lin

Fabio_Lin
個人積分：527分
文章編號：67964987

527分

10樓

2018-03-31 12:40

還好隔壁鄰居沒有這種傢伙，不過，沒用到這種傢伙，他們家看電影時已經震到我快抓狂了
