[圖多] DIY喇叭與喇叭線端子製作與搭配心得分享!

大家好我是TK,好久沒有來發文章了
在下自從2個月前從日本回國了之後就被二轉成了一種叫做MADAO的生物


我想還是有不少人不知道MADAO是甚麼樣的生物,我請我在木葉忍者村當火影的朋友來解釋給大家聽吧!!



(日文苦手的朋友請參照銀魂動畫188話)
根據大五郎(聲優:竹內順子)的描述,MADAO就是整天沒有工作,無所事事,只會喝酒的生物

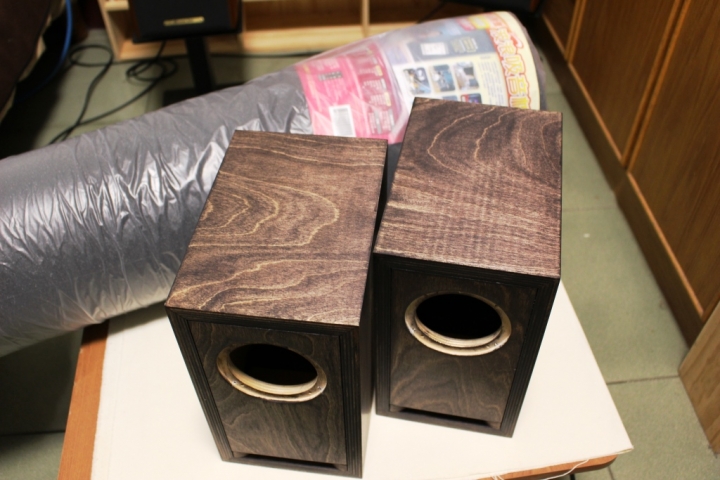

就在這種優(失)閒(業)的(中)每一天,我突然發現了鳥仔腳(台)旁邊有個寫著我名子的神祕箱子!
(天之音:這梗好老…… 我:啊就真的在腳邊阿…..)

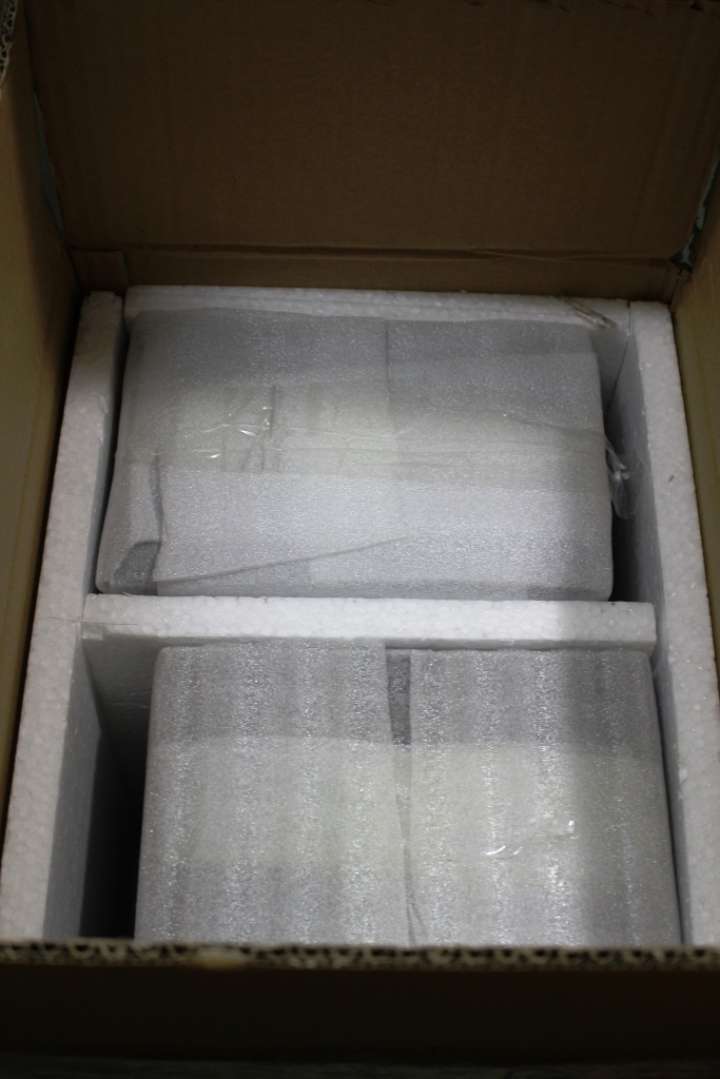

打開來之後….等等這個形狀該不會是……!!!

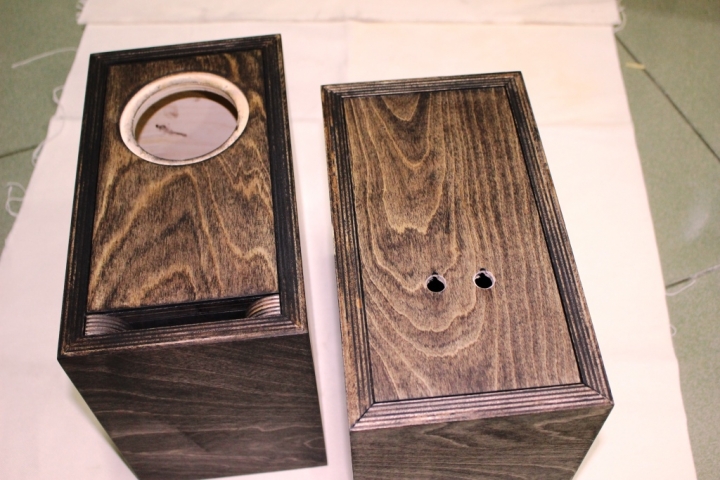

這不是德川的箱子嗎???為什麼"又”有箱子出現在我家惹??



後來認真查了下FB上的對話,發現是一年多前德川”又”搬家時特賣清出來的箱子!
跟相思一樣設計的空箱但是價格相當的誘人~忍不住就失心瘋了出手了…….
不過為什麼我完全忘了這回事呢?…….看了看自己的房間….

...

......


.........

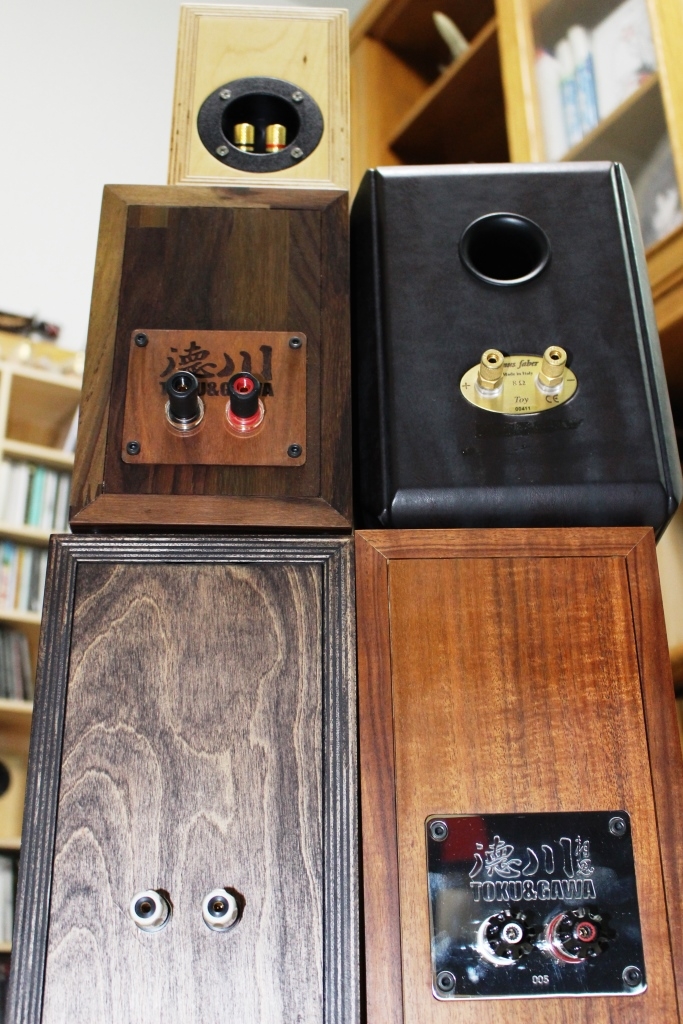

............根本叭滿為患了…..難怪記不得還有這個箱子
不過箱子放著也是可惜~就還是組一組吧!!
反正我也沒(失)事(業)做(中)不是嗎??

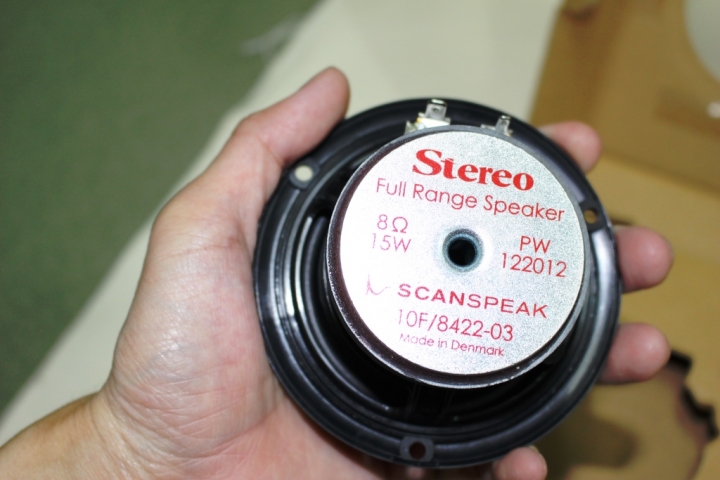

翻了翻從日本拿回來的行李中~裡面有一對SACNSPEAK的10cm單體

這顆單體是日本STEREO雜誌在2012年的附錄,使用的是Scanspeaker家的單體,這也是我第一次喇叭DIY

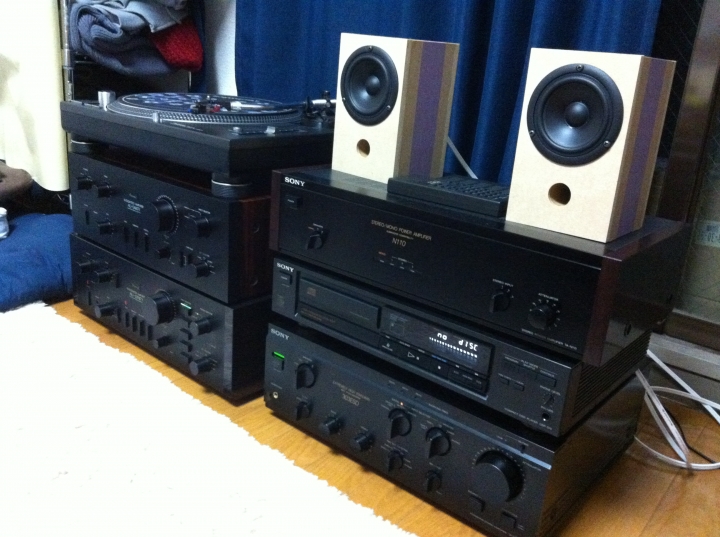

當年的照片我也都還留著~可惜就是當年的MDF板的箱子太醜!所以後來覺得看不順眼就脫手了

幾年後又在日本Y拍上看到~覺得懷念就以5000日幣買回來蒐藏!沒想到可以在今天用的上….= =
所以現在就是單體有了!箱子有了!線我很多!還差個喇叭端子就可以組起來了!


考慮到這應該也是最後一次DIY喇叭!端子就別省了,不過由於我愛用的Amphenol好像根本沒有作喇叭端子
然後我人回到台灣了也不方便再去買以前用的古河端子
看來只能選擇在台灣買一買了,所以就向常用的aeco查了看看!
………這是啥阿!他們甚麼時候作了喇叭端子!還設計的這麼潮?



如果有看過我以前發過的文章(不同電鍍材質對於音響類比端子聲音之影響試聽心得)就會知道
aeco設計師跟監獄學園作者一樣都是擅長超進化的朋友呢!


而且還跟死神一樣都是專門在潮指數上超進化!!


……………等等我圖上錯了,這位不是死神只是隻愛COSPLAY的蘿莉,這張才是潮死神!

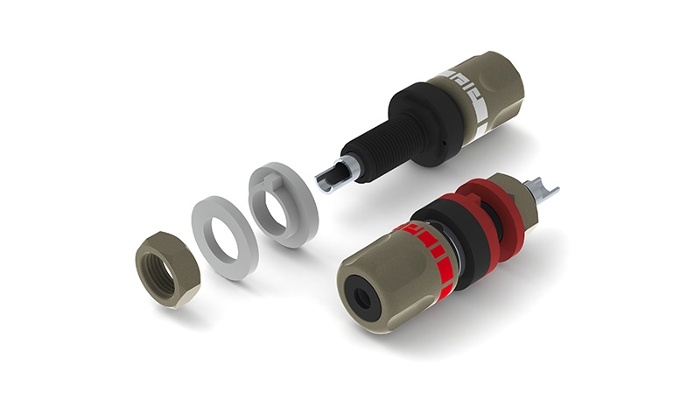

查了一下aeco在去年就推出了新產品 喇叭母座!而且還連喇叭端子都推出新版,這點倒是有點吸引人,所以決定一併製作喇叭線材!
在這裡還是簡單的介紹一下喇叭端子好了!雖然我想比我懂的人不少就是
最常用的應該就是香蕉插,但也因為很常用所以類型相當多

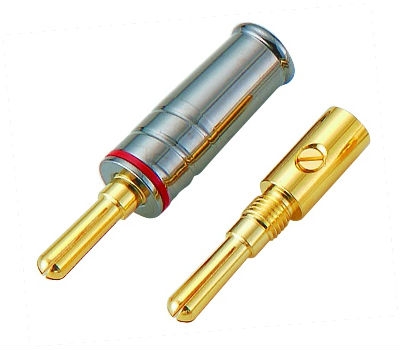

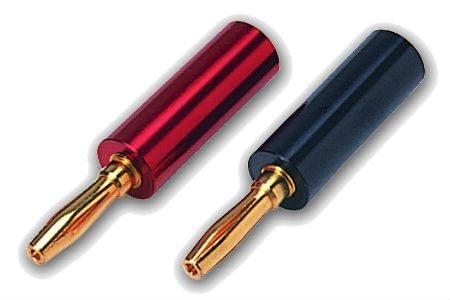

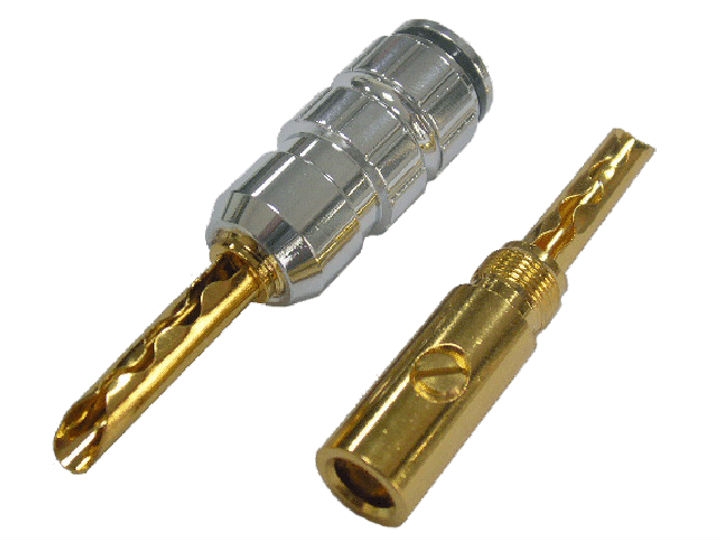

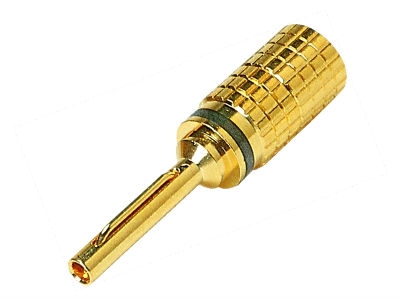

介紹一下這是香蕉插常見的幾個型態~就是黃黃的一根,或是有點像開花的形狀,這是比較常見的香蕉插



另一種則是中間做成波浪型,這種香蕉插比較硬~雖然較難拔插但是跟端子接觸面積大!

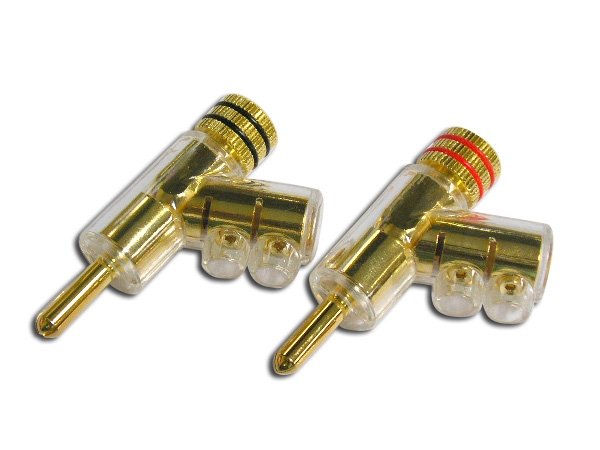

另外也有這種長的像手槍的香蕉插~暱稱就叫做槍插!
有些人認為槍插在拔插時比較好施力~對線材的拉扯會比較小


另外還有一種比較少見一點的叫做彈簧插,長的像這樣,裡面有一跟不銹鋼製的彈簧
這種彈簧插我個人相當的愛用~好拔插~接觸面積也夠大!使用上算是很舒服

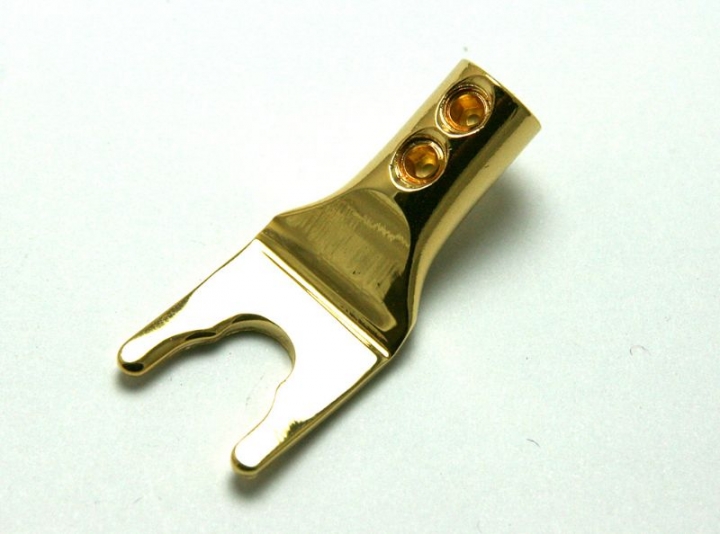

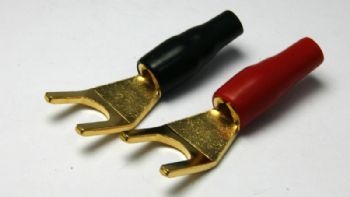

再來另一種常見的端子叫作Y插,造型很簡單!就是一個Y字銅片,用來夾在喇叭端子上的
有些擴大機的喇叭端子上根本沒有洞!這時就必須使用Y插才行


也有一種很小型的Y插,大概就只有1cm寬,有鍍金或是鍍錫
這種通常是用在工業配電上,需要用壓著鉗才能製作,有些老擴大機的端子只有一根螺絲而以!這時就只能用這種接頭

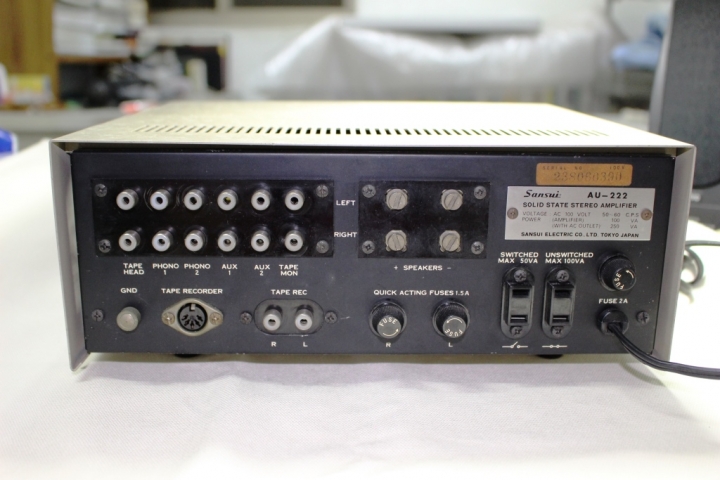

像我之前的AU-222跟現在用的Cronw D-45都是這種小螺絲型接頭!

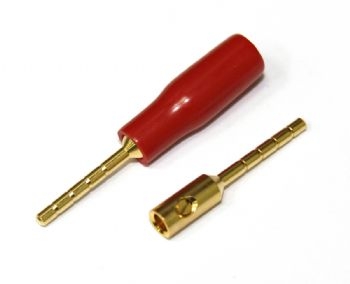

最後一種接頭其實現在蠻少見的了,叫做針插,顧名思義外型就跟針一樣


比較少見的原因就是因為他們都用在較早期的機器上!以前的機器大多是走裸線,所以喇叭端子上的孔徑都不大,因此需要用到針插

以上是喇叭端子大概的介紹!在製作的時候必須同時考慮到你的喇叭跟擴大機母座能吃的端子,不要買了香蕉插之後發現喇叭只能吃Y插那就悲劇了!


不過由於這次喇叭跟擴大機的端子都是香蕉插就可以解決,因故我就全部下訂了香蕉插

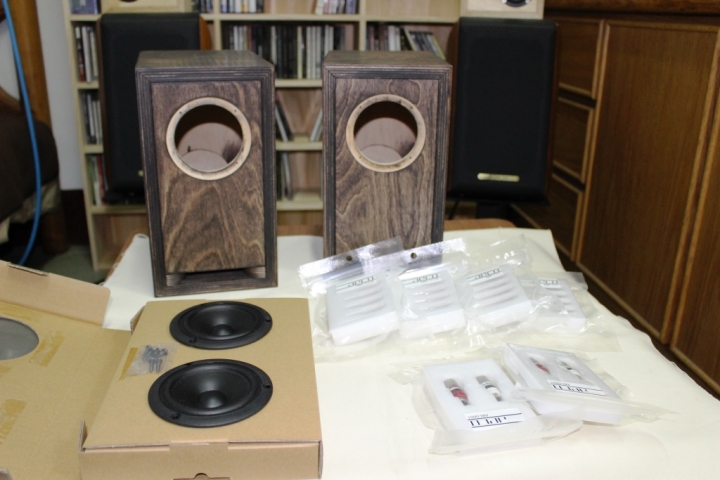

過了幾天郵差就把東西送上門了

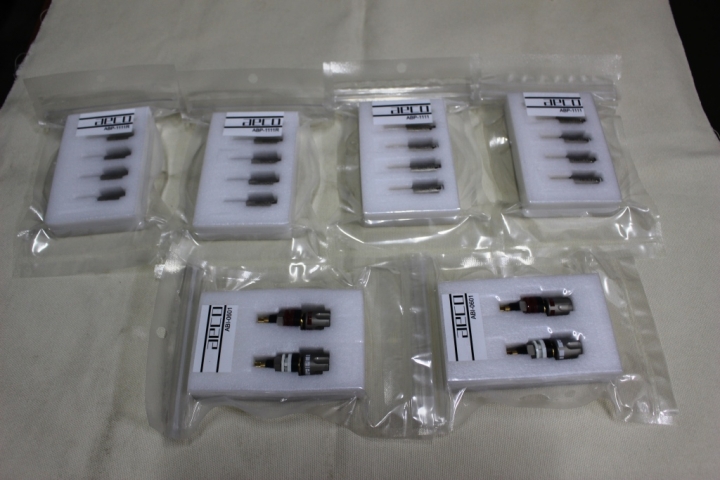

送來的端子是

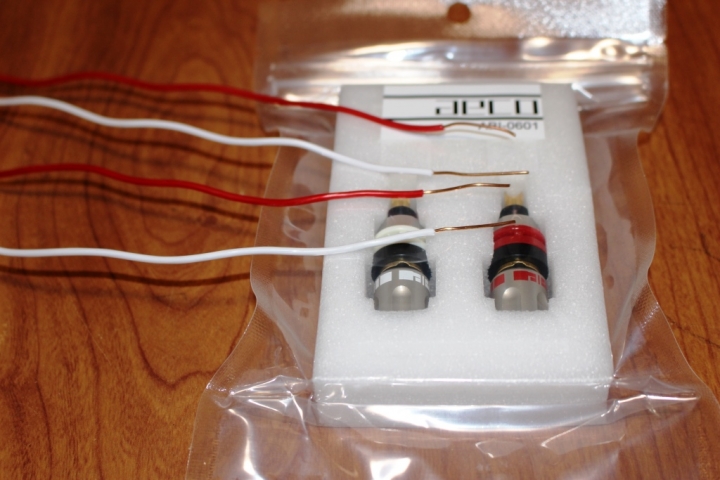

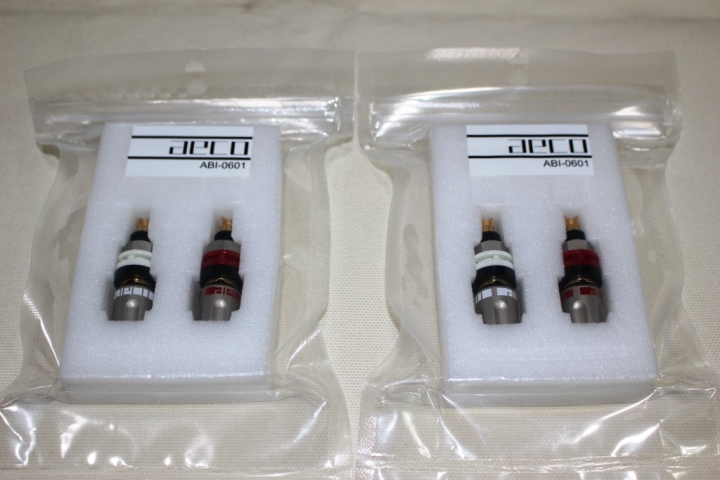

鍍金喇叭母座的ABI-0601
鍍金喇叭端子ABP-1111
鍍銠喇叭端子ABP-1111R
以上各2組!選擇鍍金的原因是因為在上一篇的測試中發現鍍金的聲音最合我的胃口,而加買2組鍍銠則是因為他較耐磨!


那麼既然東西都有了那就開始製作吧!

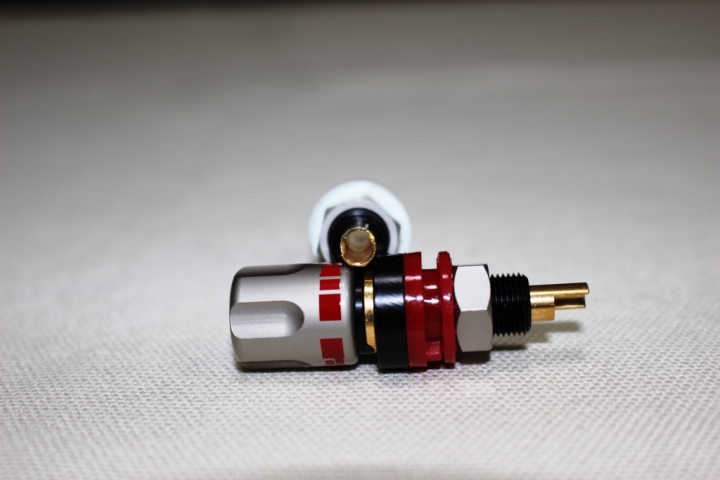

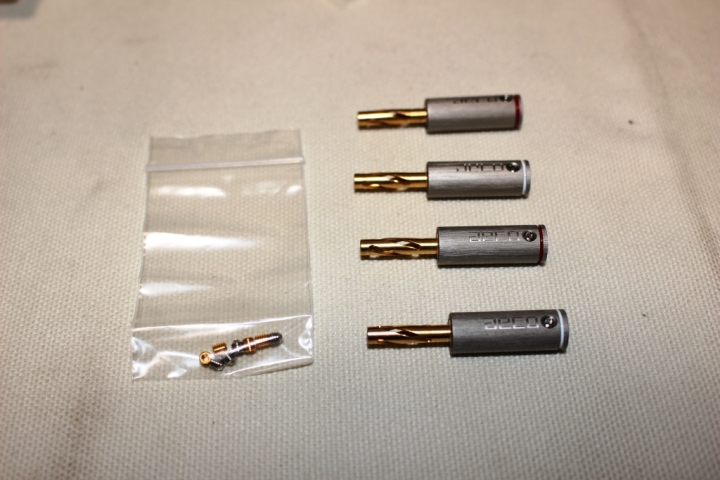

首先來秀一下這個喇叭端子!依舊是有鍍金鍍銀跟鍍銠三種版本!這次使用了我比較喜歡的鍍金版本

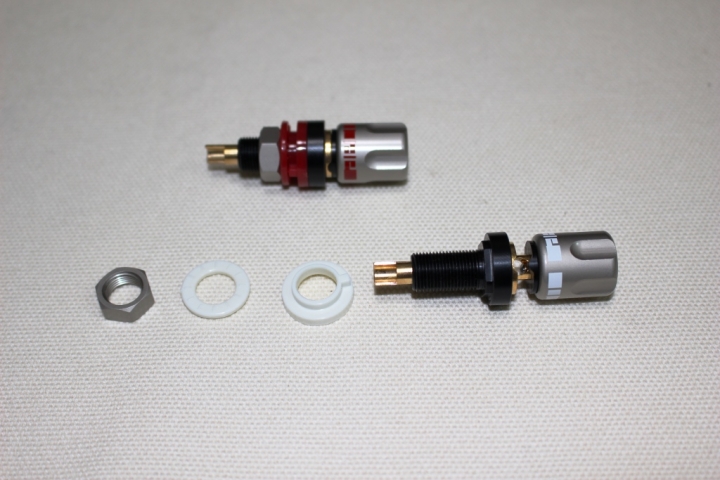

先把它整個拆開來看!中間的導體是高級音響常用的碲銅,塑膠部分為塑鋼,旋鈕是黃銅加上沙展鎳外覆保護膜,螺絲上的塑膠片則是PE材質


中間的導體是中空的一體成形!香蕉插再長都捅的進去!甚至設計成直接接觸到裡面的導體我想都沒問題!


旋鈕上面還有一貼圖騰~看不太出來是麼


另外我必須吐槽一下~我看到網頁的預覽以為這端子應該跟WBT的0703差不多大!因此看到實物時直接變成這張臉


真的有點不是很大~不過認真想想這跟端子材質是全銅~0703則多為塑鋼!會小也是當然的!來比較一下吧!!可以看得出來他小了一圈

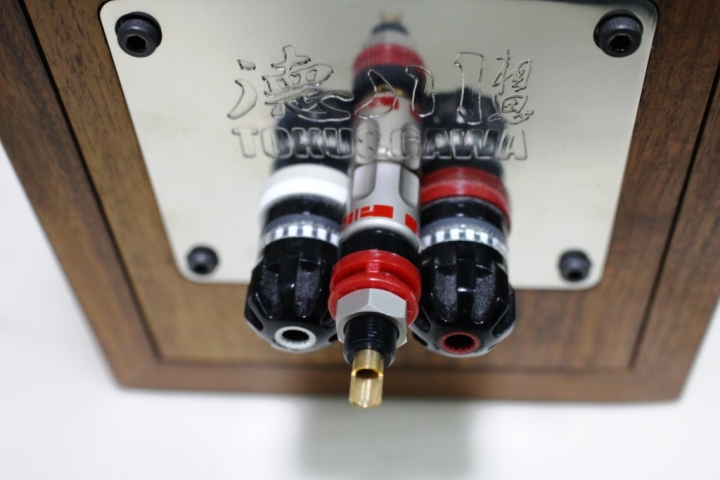

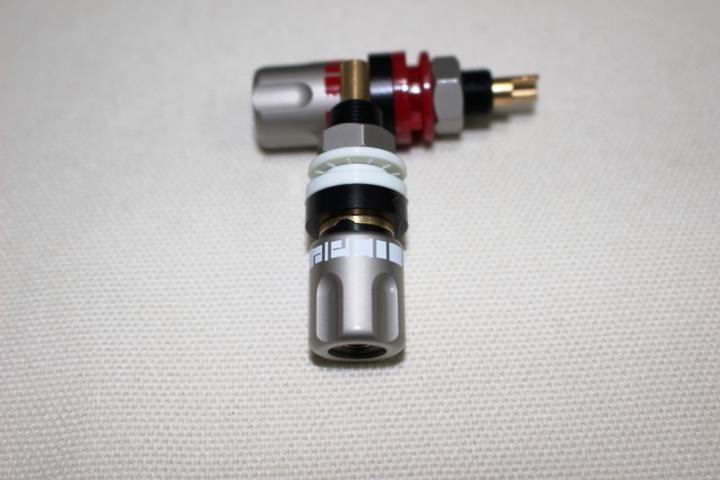

來張傳統的疊疊樂!這又會發現他其實不小!甚至比一般的端子了大些

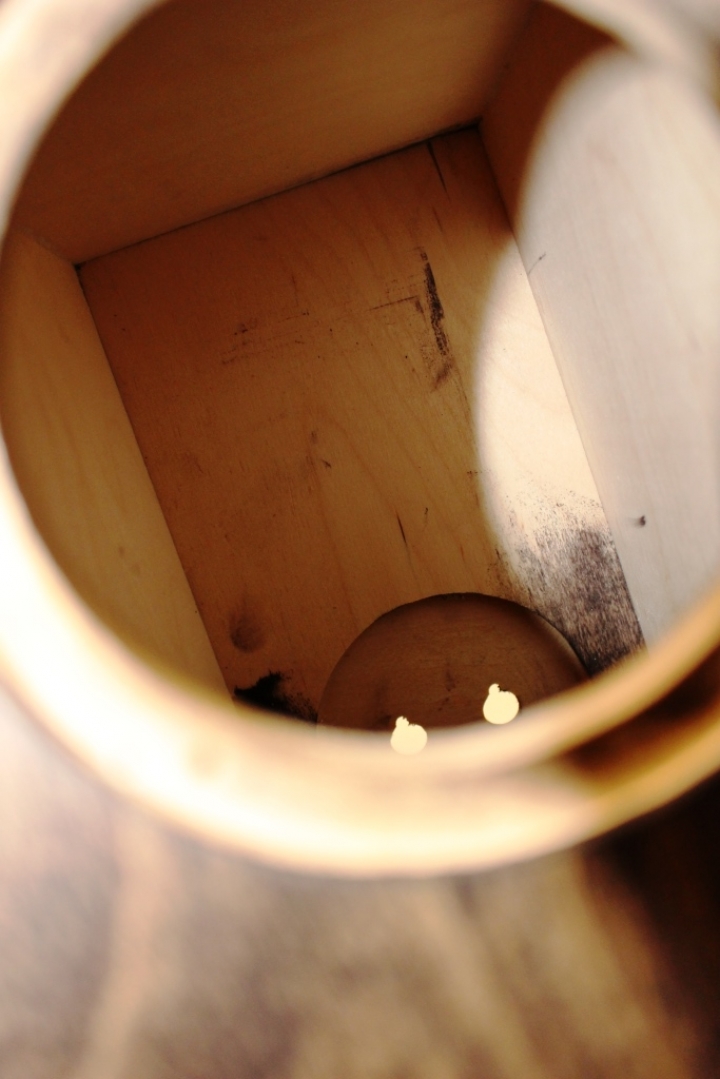

那麼開始來製作喇叭!首先要處理箱體!由於是買成品的箱子回來,所以只要在裡面黏好消音棉就好!而上消音棉的用意是要消除駐波,減少箱體震動,減緩反射使低音更好~不過要怎麼塞是個大學問!小弟對這方面沒有那麼深的研究,所以把六個面都塞完就收工!反正我的消音棉很大一塊!

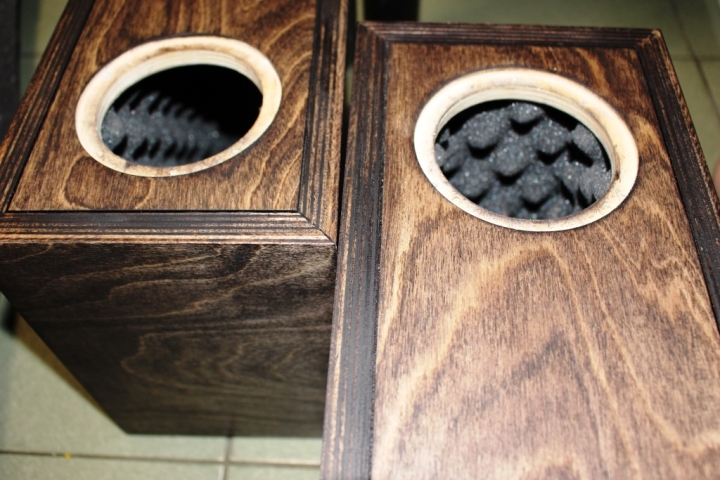

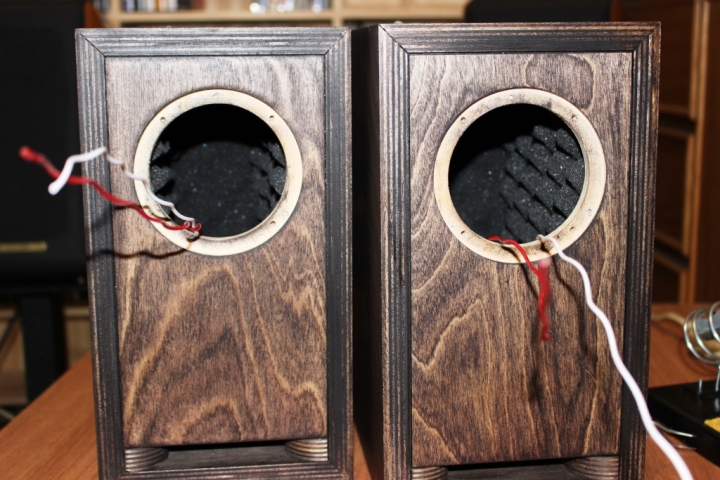

塞好後會看到箱體的面積減少很多!

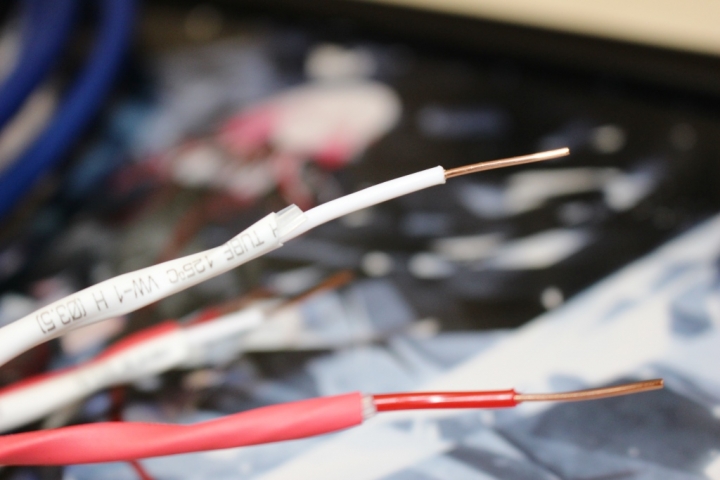

由於這個箱子的開口只有單體的孔!所以要先把喇叭端子鎖上,所以要來處理線材!剪下一段我常用的單芯線

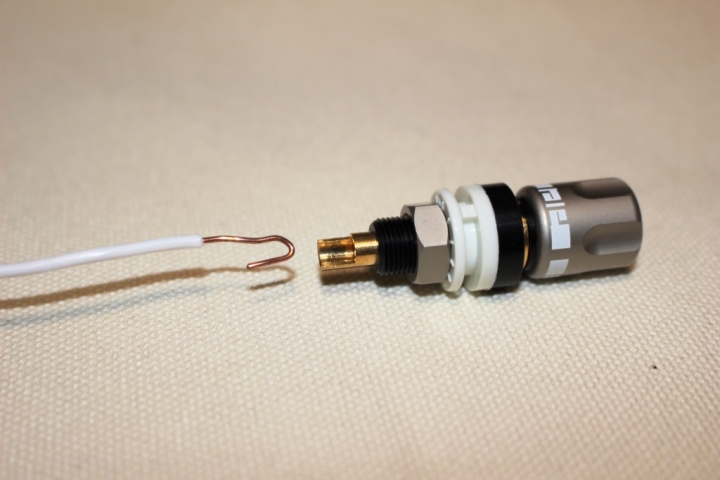

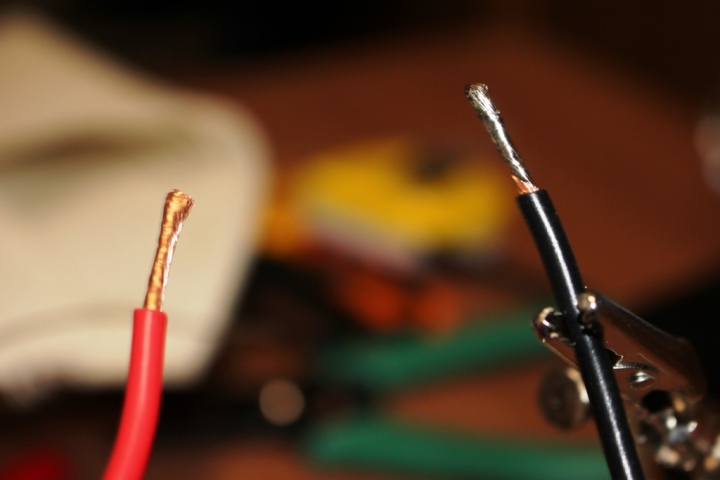

大約估算一下長度後~因為單芯線面積小所以稍微彎曲線材來增加接觸面積!另外別忘了塞太裡面會阻礙到香蕉插,還有焊錫沒上到的部分也容易氧化喔!
(本來我打算在這裡用OYAIDE的4N銀線!不過手邊存貨的長度不足只好算了…..)

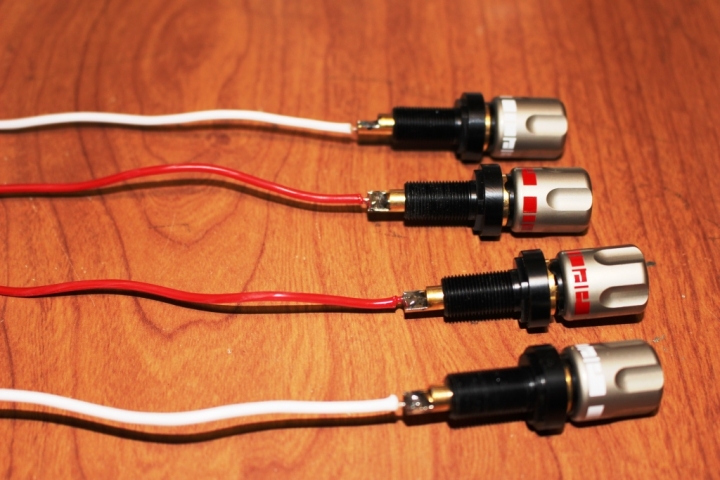

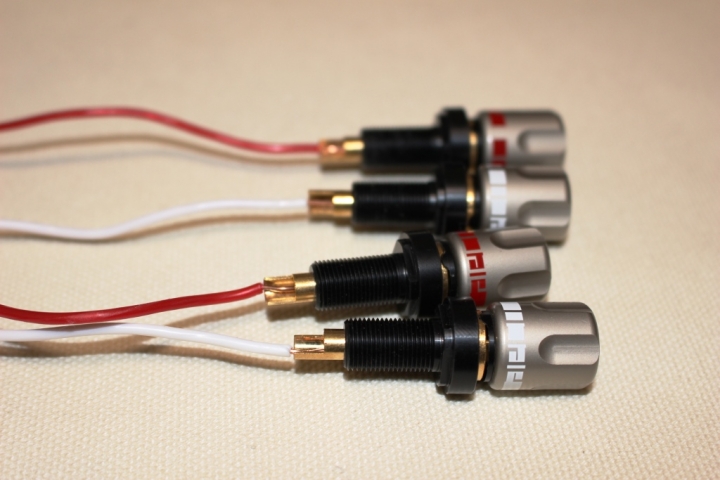

插入之後再焊住就完成這部分了




線材稍微留長了一點!這樣焊接比較方便!如果不想留這麼長或是不夠長的人可以考慮一下壓接端子,這樣喇叭單體之後拆開後還能再使用

不過個人喜歡直接焊上就是了

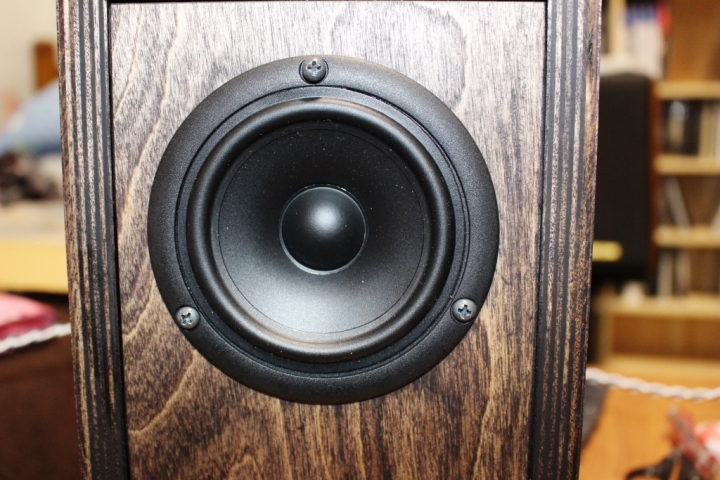

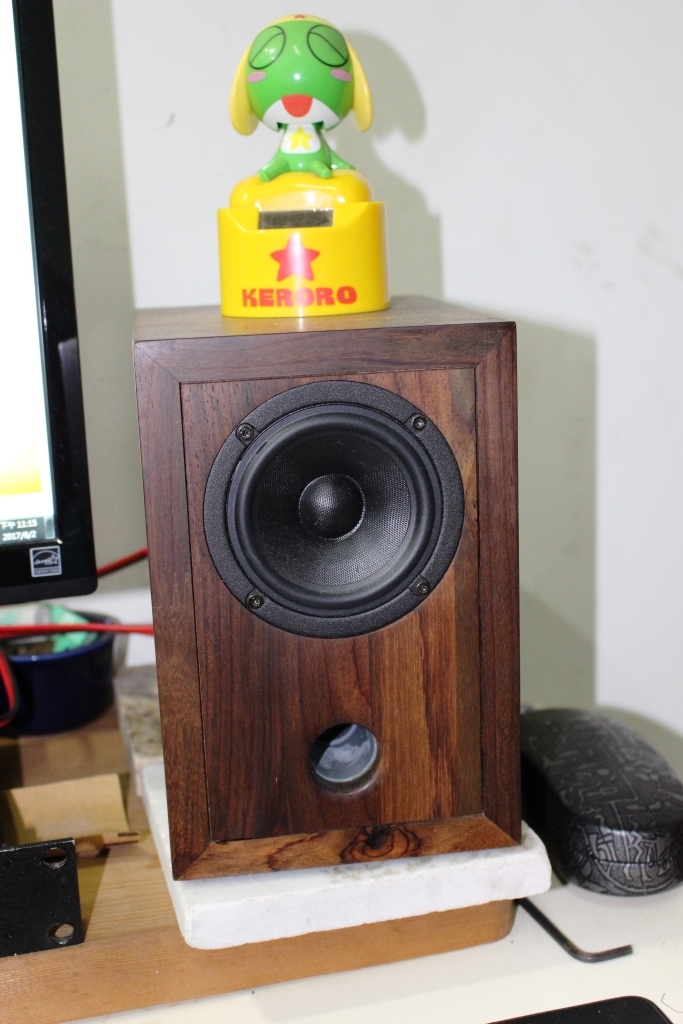

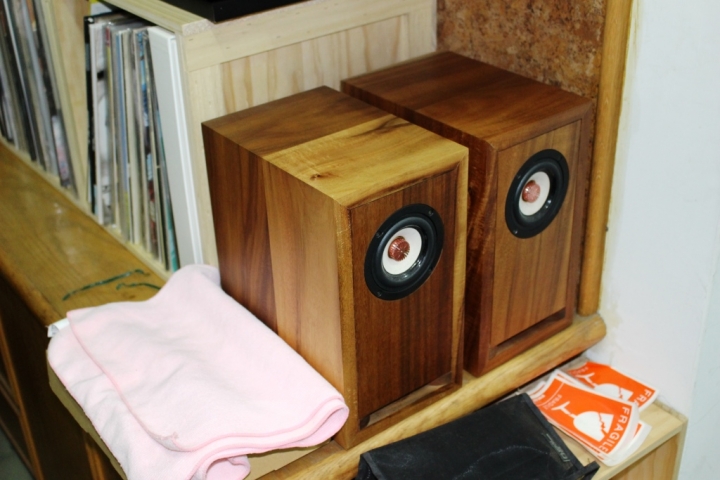

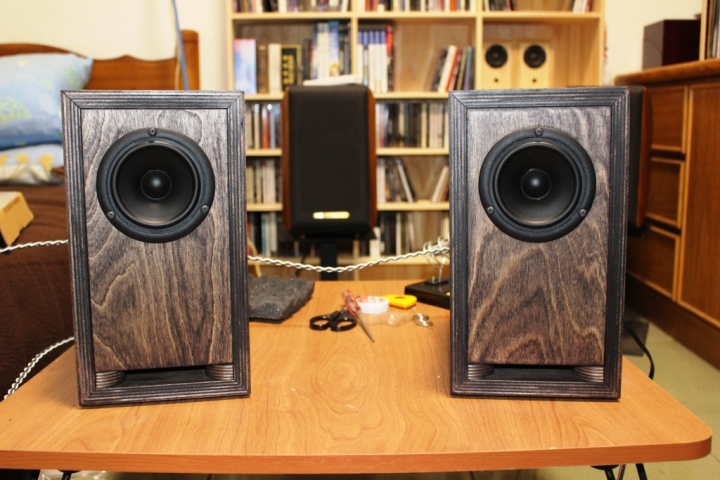

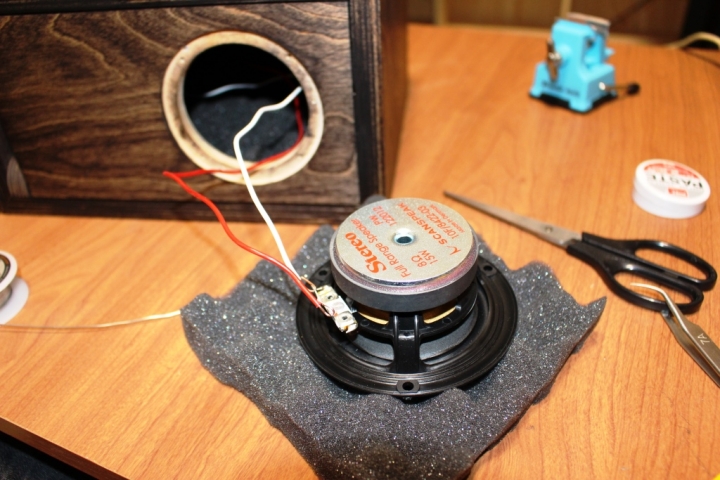

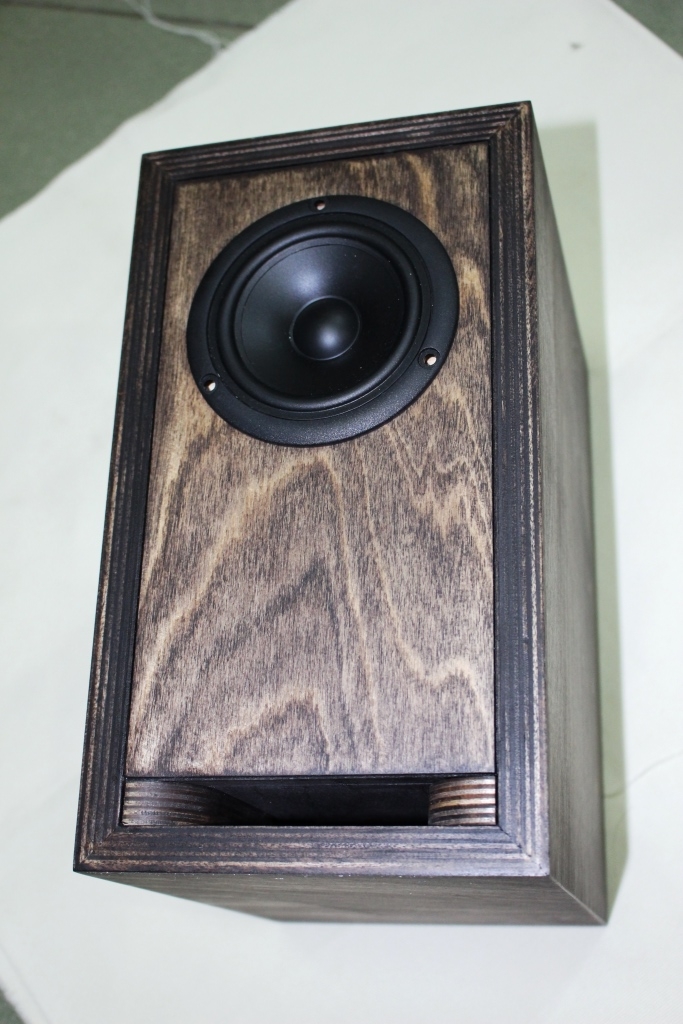

焊上後再鎖上單體!喇叭就可以算大致完成了


之後在插上喇叭線RUNNING一陣子聲音才算是完成!這時我才發現那個喇叭端子上的圖騰是aeco四個字…





喇叭處理完了些下來該開始搞喇叭線了

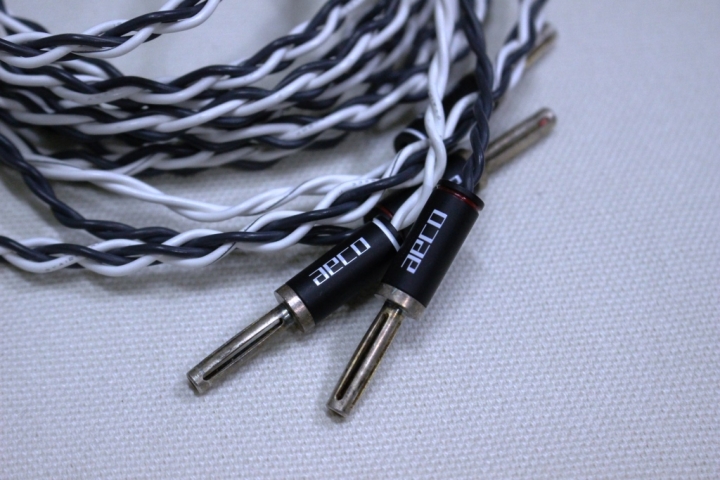

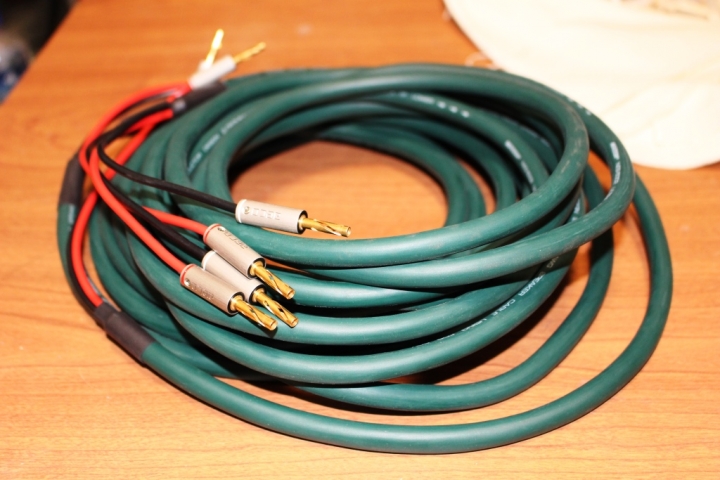

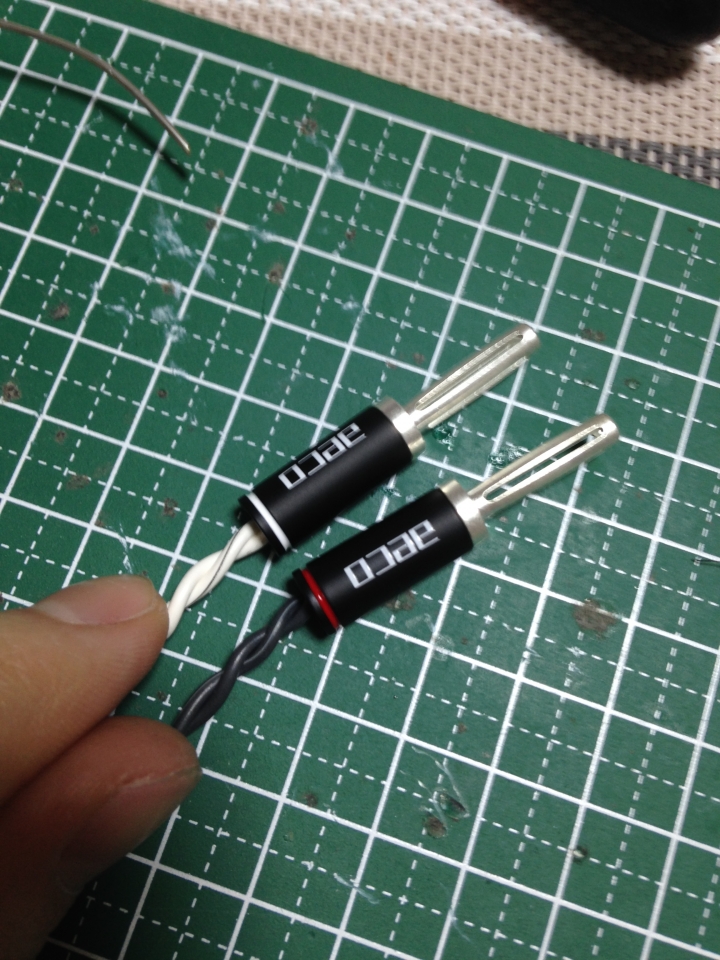

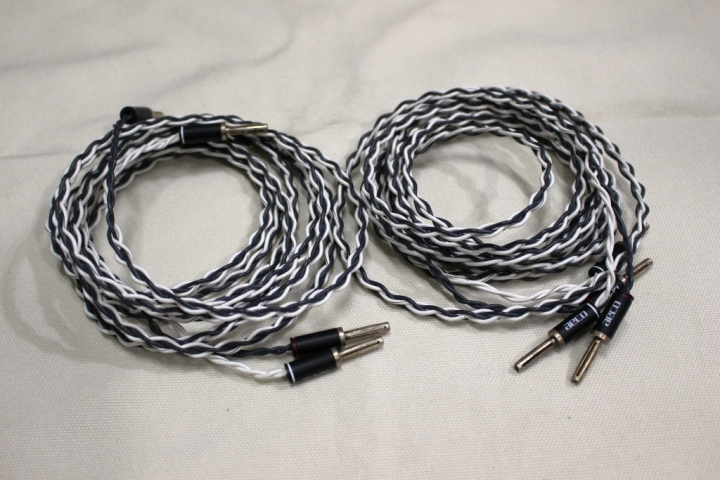

說到這來秀一下我2年前製作完成後一直愛用到現在的舊版端子喇叭線

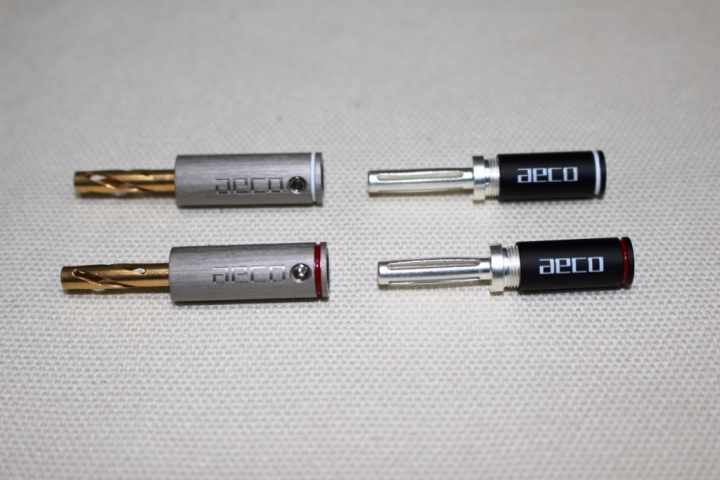

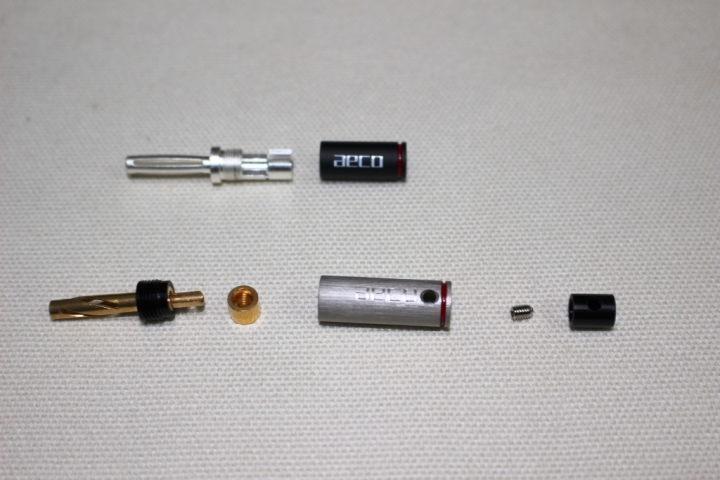

比較一下新舊喇叭端子!


看起來只有外觀變潮所以要分解之後來看!


這時我想起了升級後的2B…..可能很多人不知道這個梗,所以我解釋一下
這是你認知裡你常用的2B


按下進化鍵後


就進化成了你”愛用”的2B(偽米卡莎)惹!


為何我會這麼說呢?

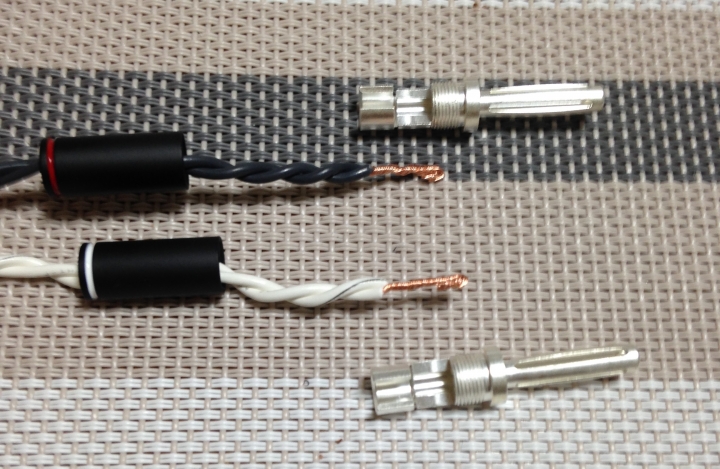

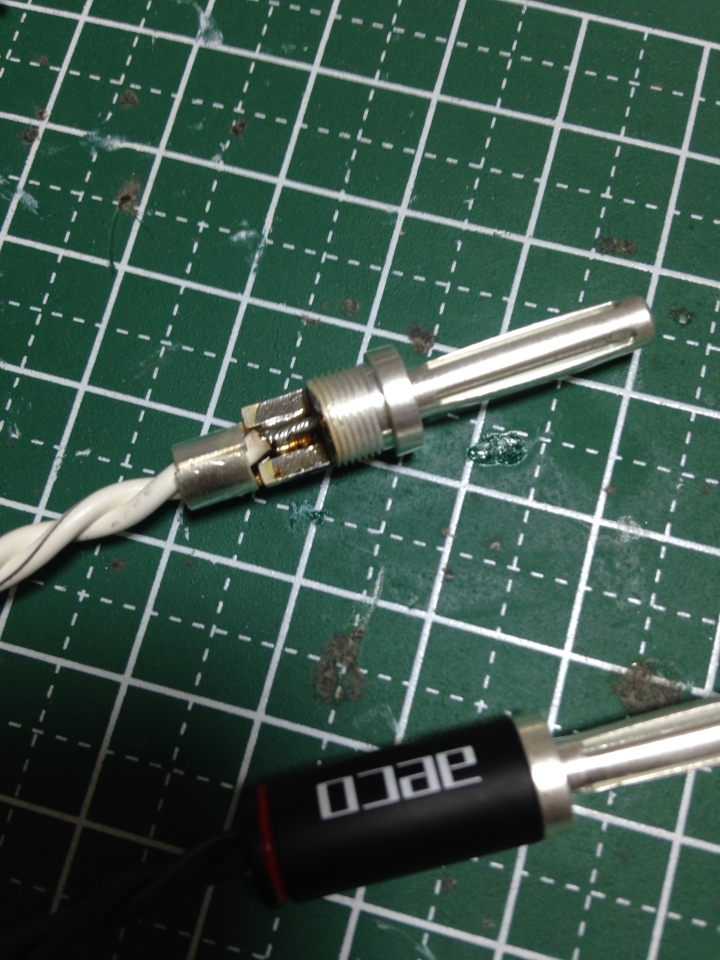

這是兩年前我製作舊版喇叭端子時的照片


舊版的端子有2種,一種是鎖螺絲另一種是焊接,由於對鎖螺絲的強度感到疑慮所以我選擇了焊接版

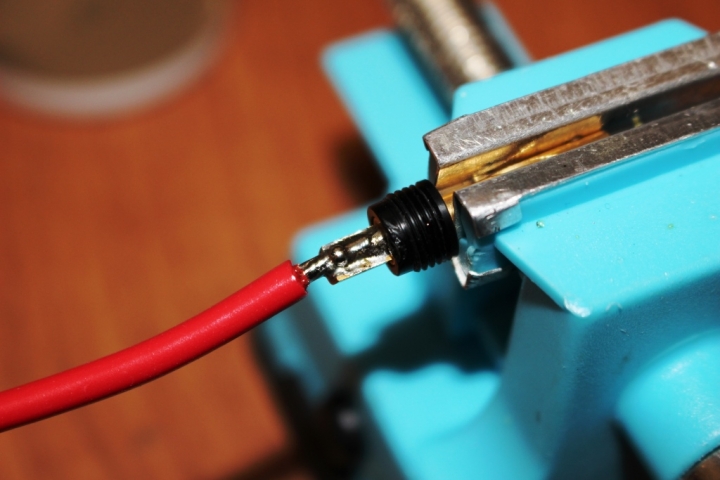

可以看到舊版端子中間就是一條溝~線放上去後就把錫跟烙鐵壓上就行,怕強度不足我還把下面那個開口用夾子夾住~後來發現這是錯誤做法!請不要模仿!

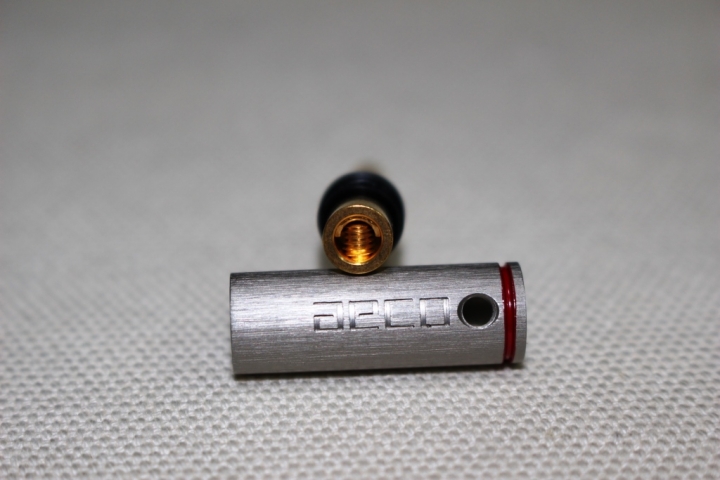

而新版的端子則是多了個孔洞~這個孔洞跟RCA上的孔有異曲同工之妙,可以把線材繞過後”綁”在端子上來增加強度!
那個洞在焊接也可以用來卡住焊錫!也可以提升強度!


當然也有附螺絲~不想用焊的可以選擇用鎖的!


強度對於喇叭端子來說非常的重要,因為香蕉插和端子接觸面積大所以通常會很緊,而體積小的香蕉插施力面積也小,所以用拉扯線材來拔除的狀況會比Y插跟針插來的壓倒性的多, 因故抗拉扯的強度是我選擇香蕉插的必要的條件!
(我就拔壞好幾個鎖螺絲的香蕉插~所以打定主義這輩子我都要用焊的,這樣就再也不會後悔)

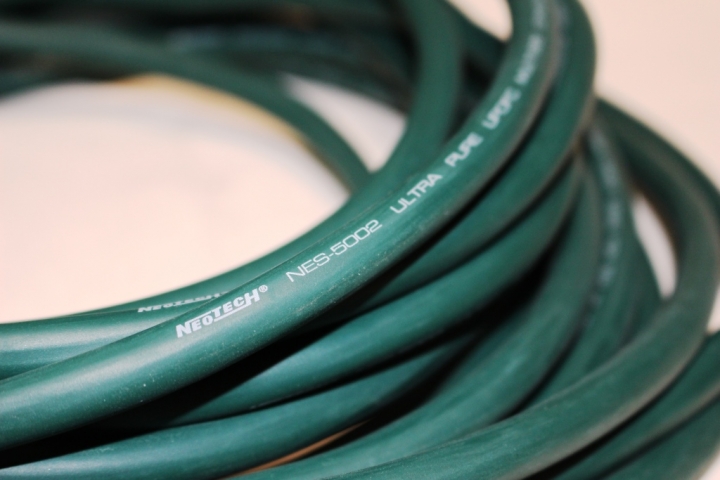

首先上場的是國內廠商萬隆的喇叭線NES5002,這條線充其量就是一米100元不到的入門級喇叭線,說實話用來搭配這麼貴的端子並不是很划算,不過由於房間喇叭配置的關係我需要將近5公尺的喇叭線!因此壓縮了預算!

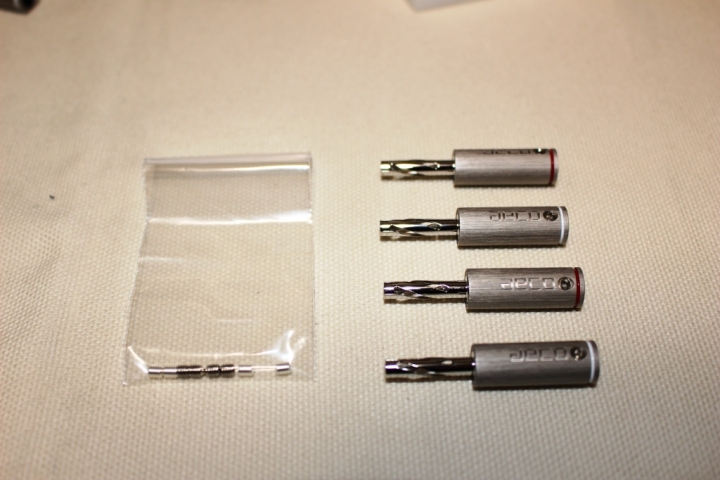

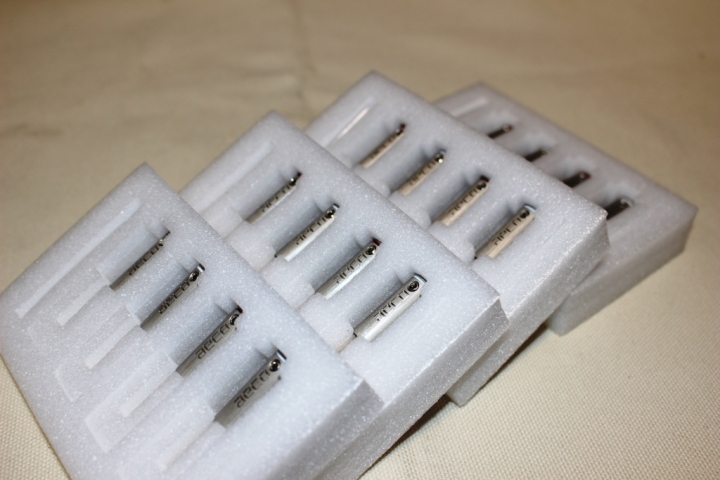

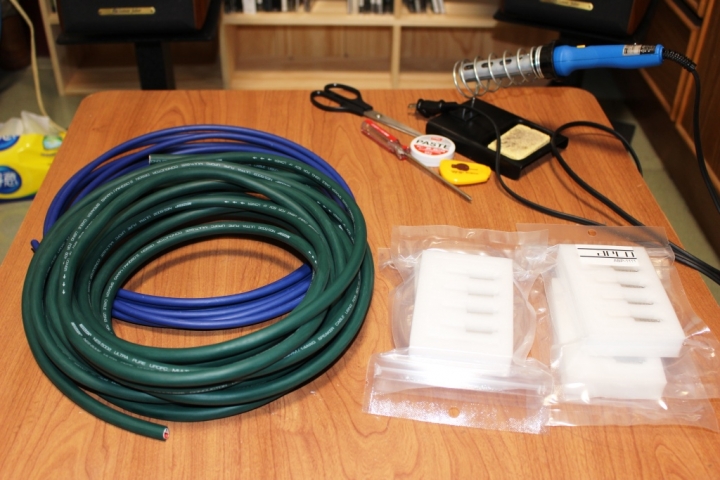

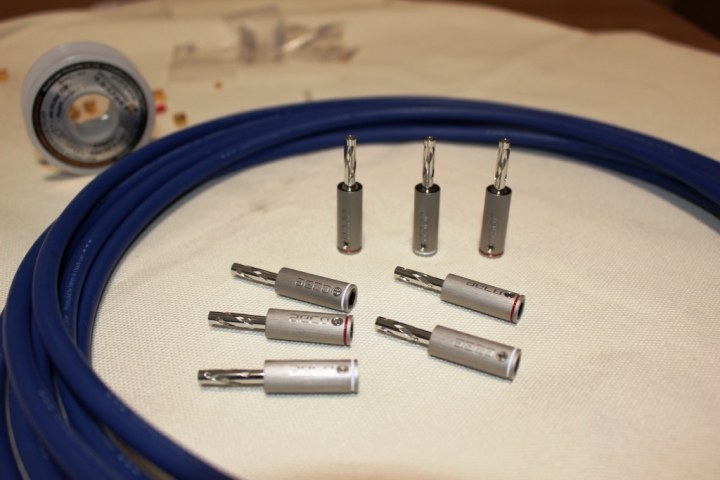

把所有的端子一次拿出來!


鍍金端子


鍍銠端子

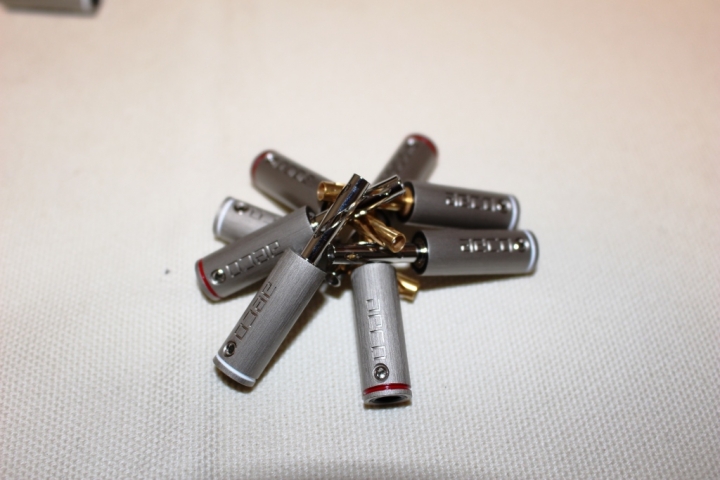

開營火晚會囉!

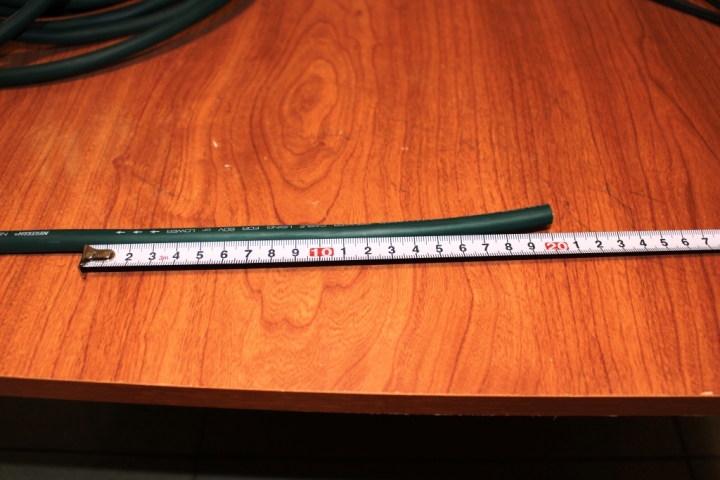

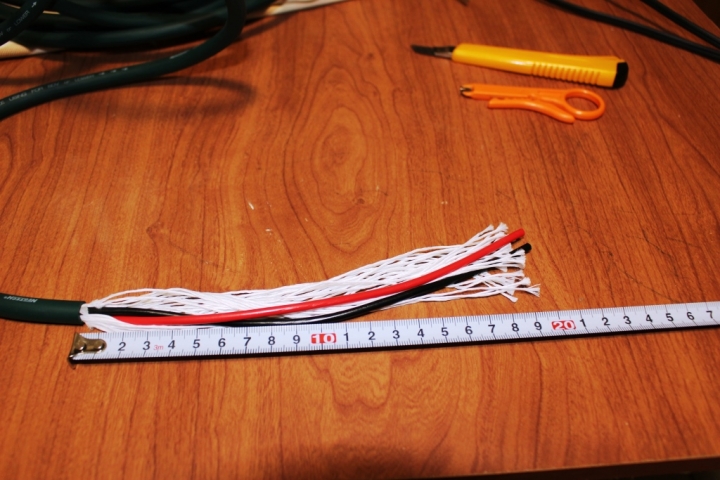

好了不鬧了!先處理線材~把喇叭線10-20的地方先除去外披覆


會看到內部的導體線材跟其他的填充材!這些填充材有很多的材質~向是布,繩子,紙,塑膠管之類的~主要目的是增加線材本身的抗拉扯能力

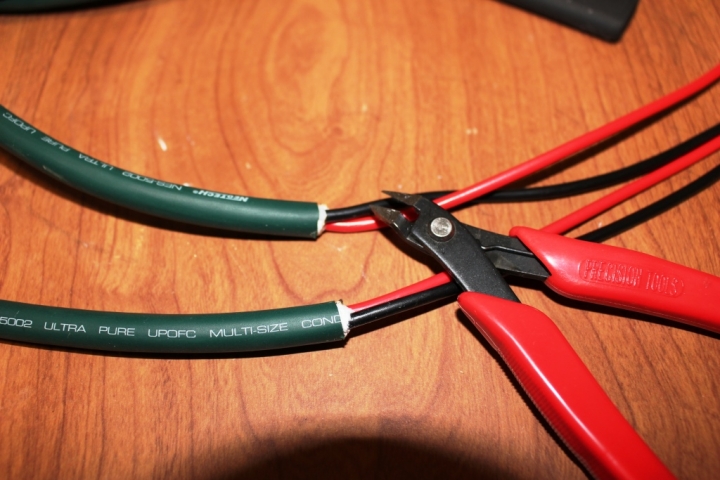

不需要填充材的話,可以直接把他剪掉

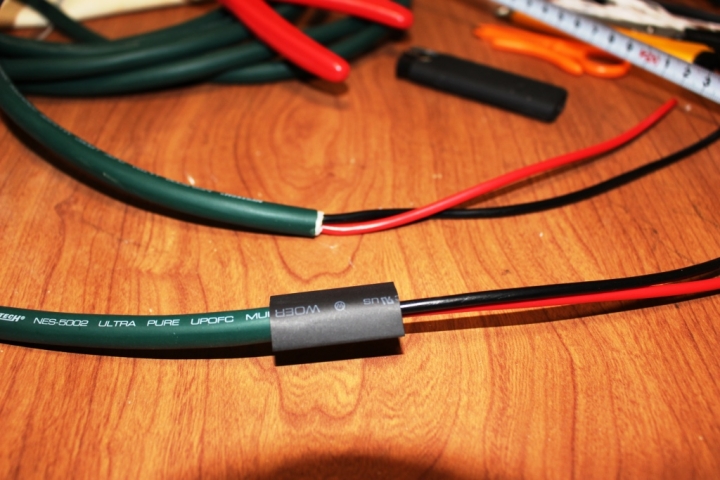

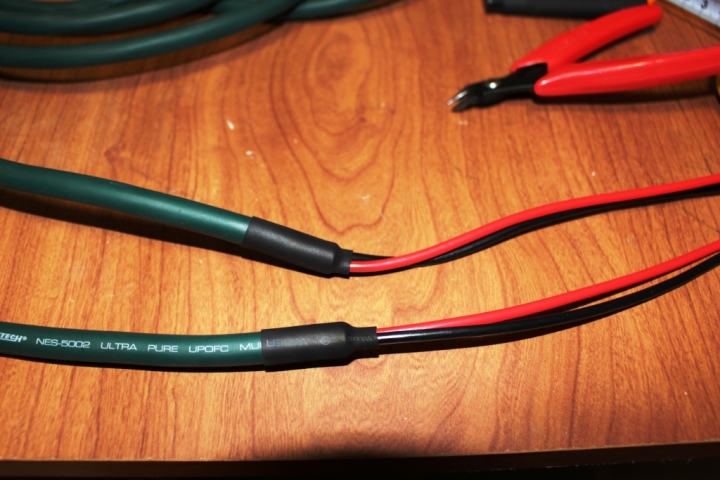

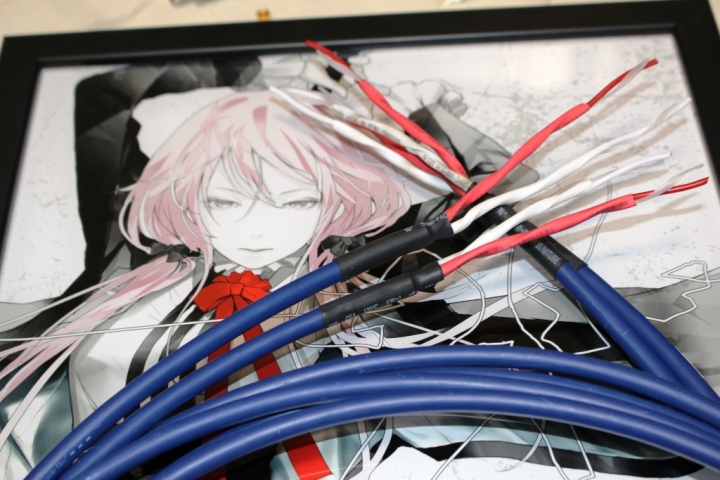

在包覆上熱縮套會比較美觀~線材本身看起來也會比較有質感!




這時可以來處理導體本身了!先用拔線鉗小心的剪掉披覆!露出導體來

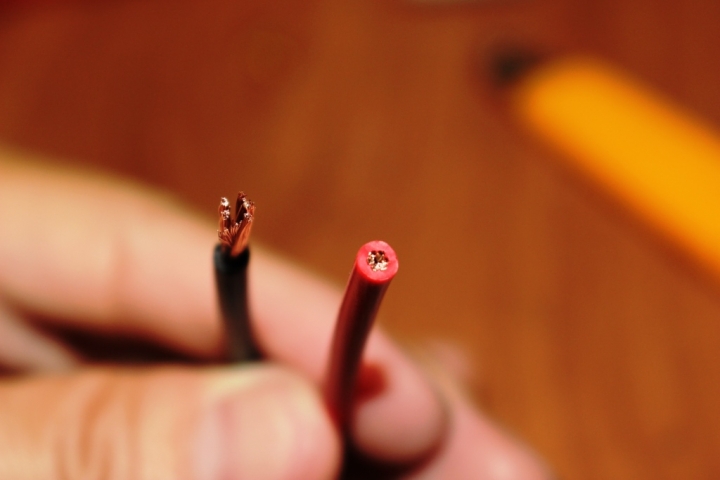

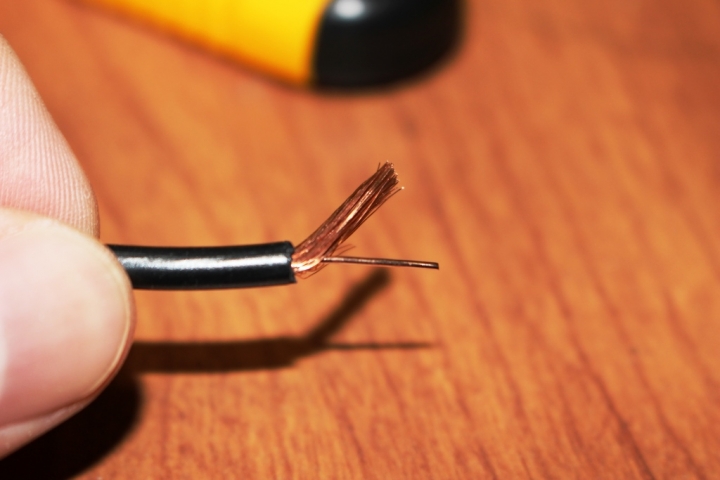

萬隆這條線很有趣~是用較細的導體混合一條較粗的導體而成,不過不算罕見就是了


把導體們全部捲起來後先拆坐墊!阿不是!要先上焊錫……

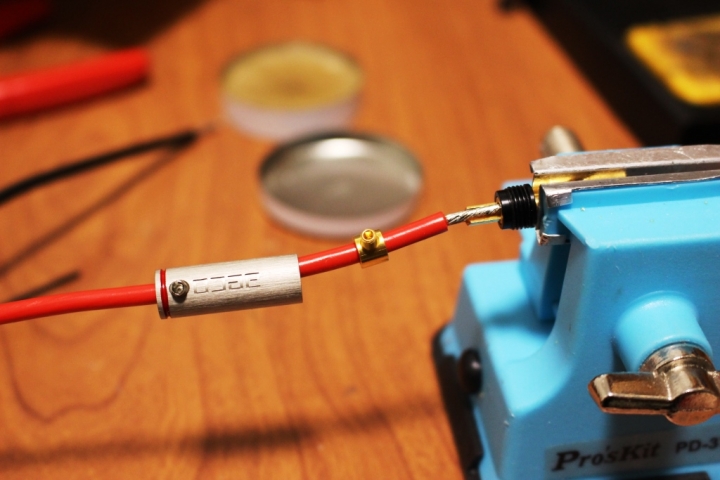

先把線材的外殼套入(向下圖一樣)!然後把線材放到端子上!插到底後再用焊錫好好固定就行!記得多用一點助焊劑!然後小心不要碰到塑膠部分,會溶化喔!




全部焊好就完成了!

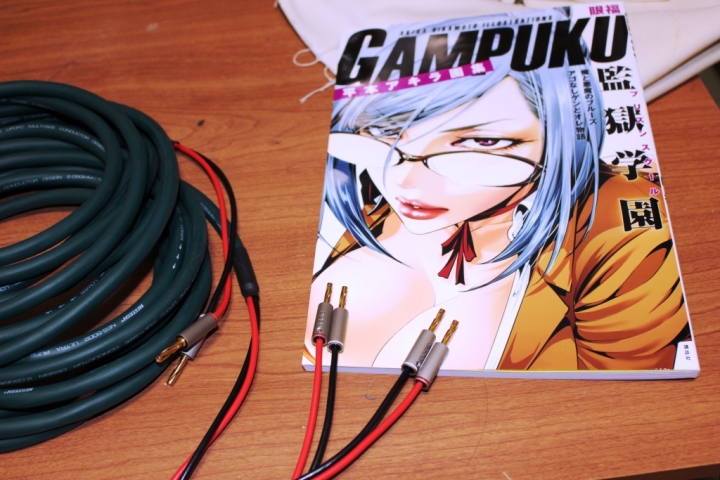

這樣就算是完成了一組喇叭線……等等這樣的照片好寂寞

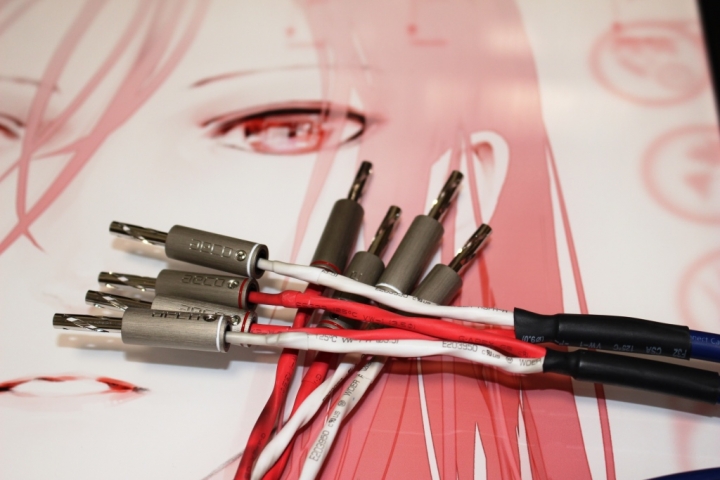

來個副會長點綴一下吧!這樣感覺好多惹


接下來插上擴大機就可以使用了!當然還是先RUNNING一下比較好


以上是傳統的線材作法,因為導體粗焊接時的接觸面積大!焊好後的強度很高!因此別說一般的拉扯就算拿去拔河說不定都不會壞!
不過較纖細的線材就不一定這麼堅固了!所以要使用較為注重強度的作法!也就是要使用到端子上的孔洞了


第二條線材是單芯PCOCC-A喇叭線!這是古河在2013年作給STEREO雜誌當附錄的線材,在PCOCC停產前我在秋葉原的OYAIDE發現他在特價500日元一米!就一口氣就買了10M,然後他就停產了!

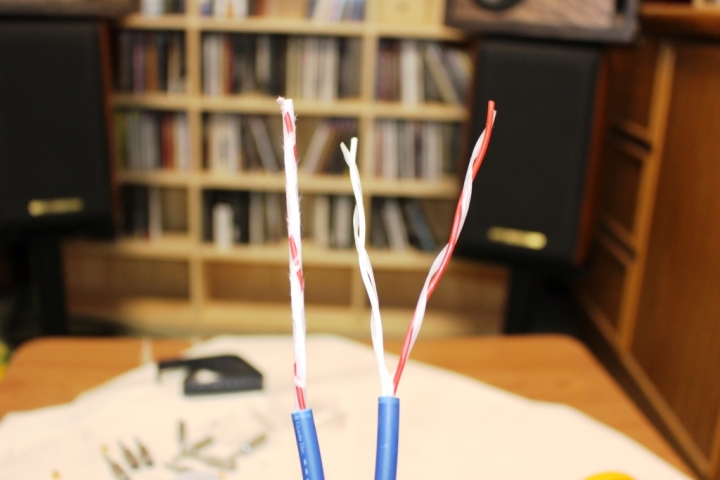

首先一樣是脫去外包覆,可以發現這線只用了PU管跟紙當填充材!


由於較細的線在強度上可能比較不太抗拉扯~所以我選擇留下填充材的PU管來增強度!

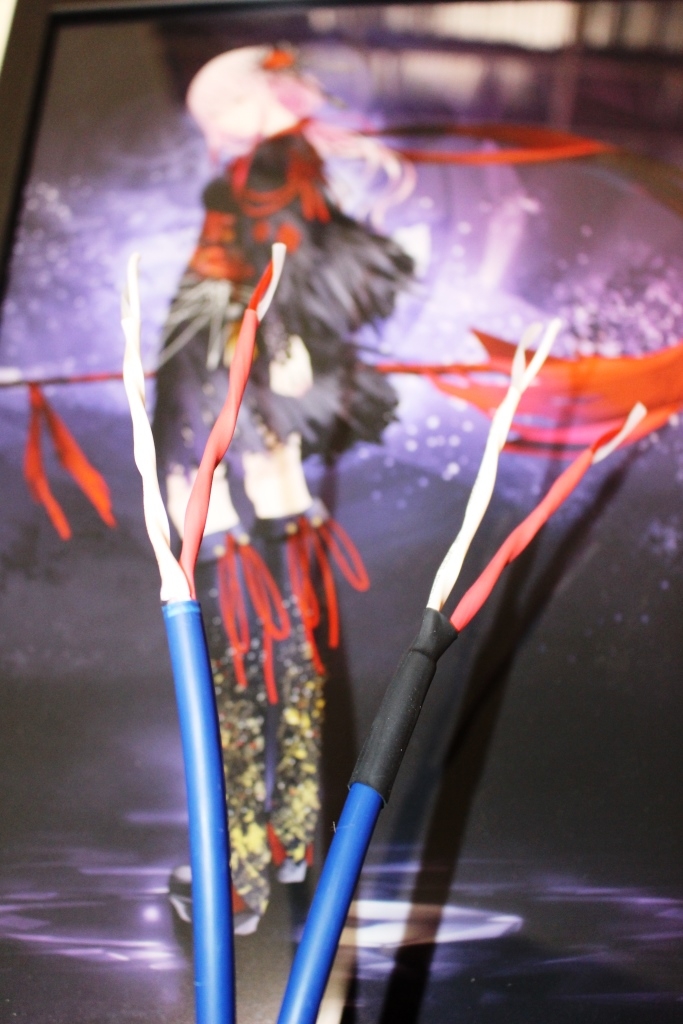

把他們兩個捲一起用熱縮套套住


全部套完之後會變成這樣!熱縮套上黑黑的部分是使用打火機烤的痕跡,我把我的熱風槍留在日本了QQ


再來就是把披覆剝開露出導體!

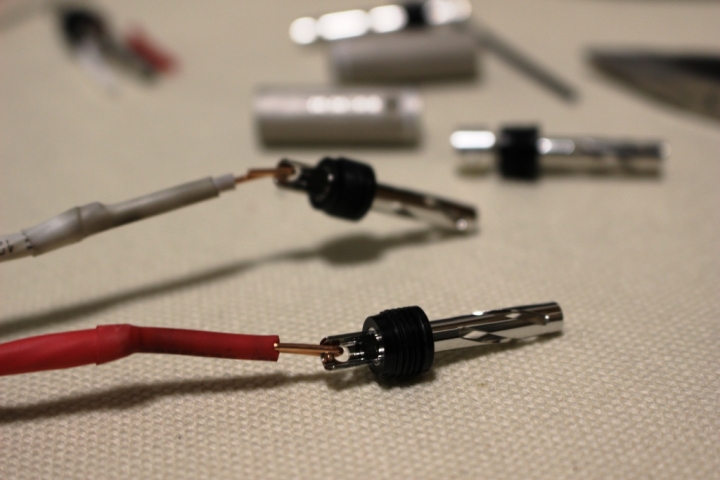

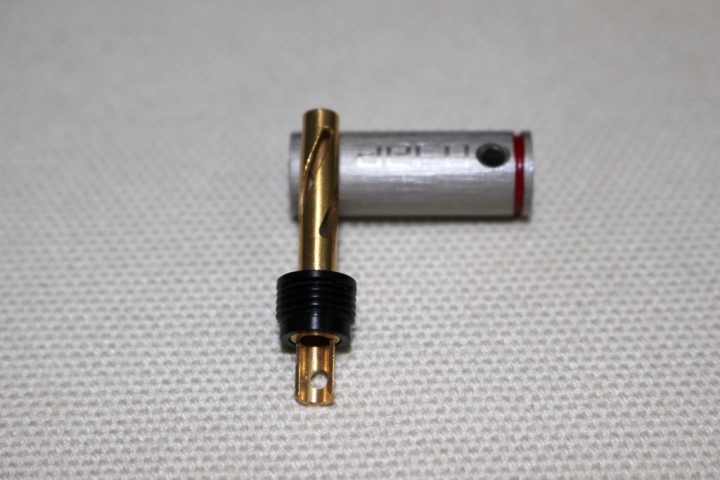

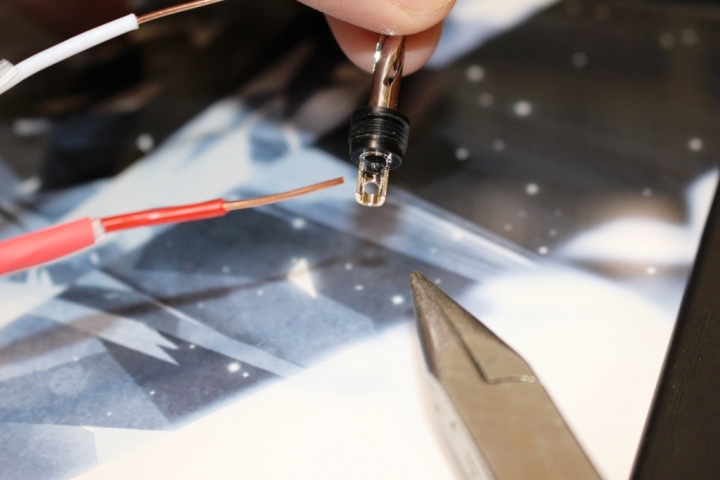

盡量不要用手而是用鉗子把導體穿過端子上的洞後!向後轉壓緊!

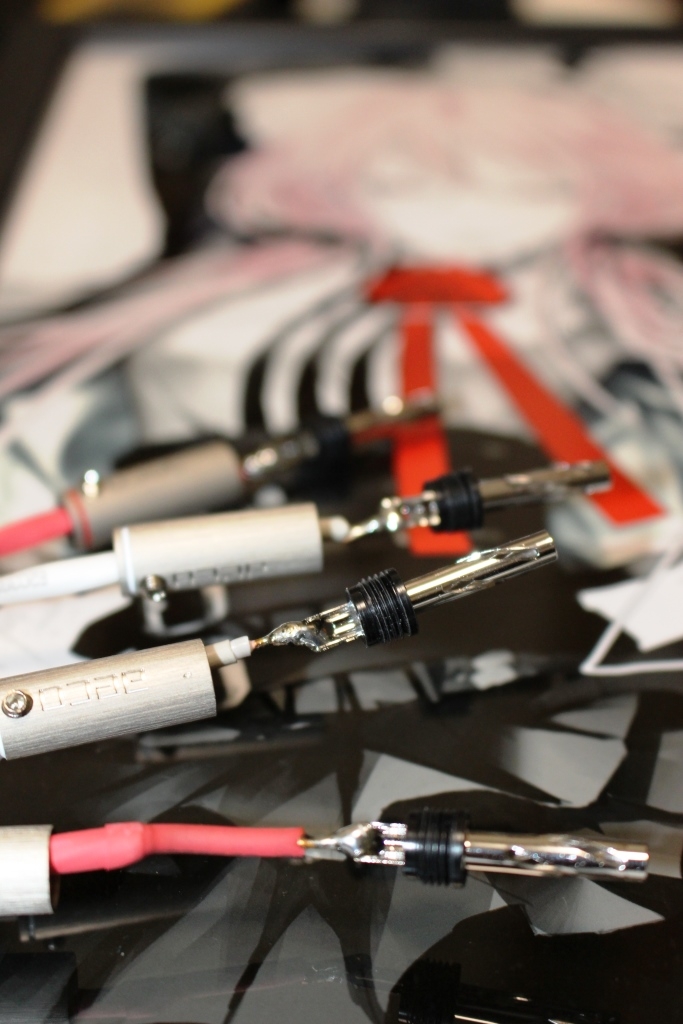

完成之後看起來會像是這樣!像是個鉤子一樣鉤在導體上!在把他焊上這樣強度就會增加很多


焊只要焊在線材上跟端子前端一點就好!注意線材方向,萬一焊歪了之後要鎖外殼可是鎖不上的!


鎖上外殼端子就算是完成了,雖然接觸面積較傳統方法小,不過換取了更高的抗拉扯強度,有助於延長線材的壽命!


全部完成了後看起來算是有質感,要是我的熱風槍還在看起來應該會更~有質感

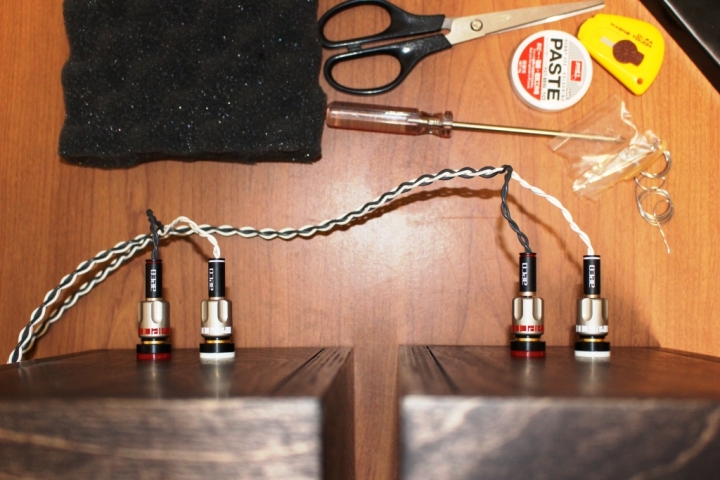

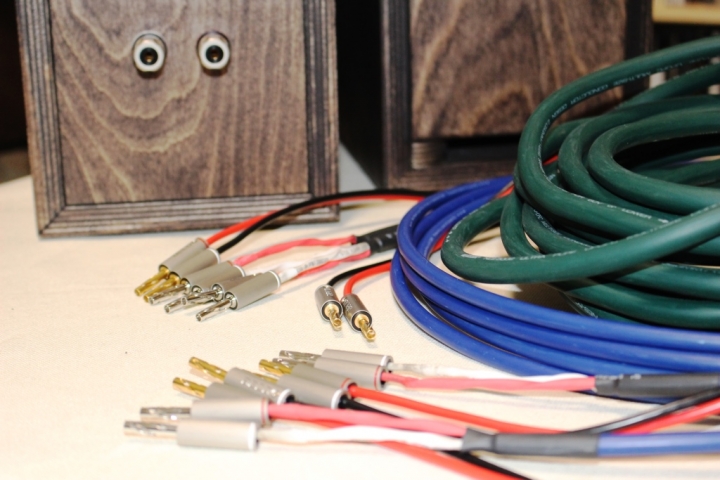

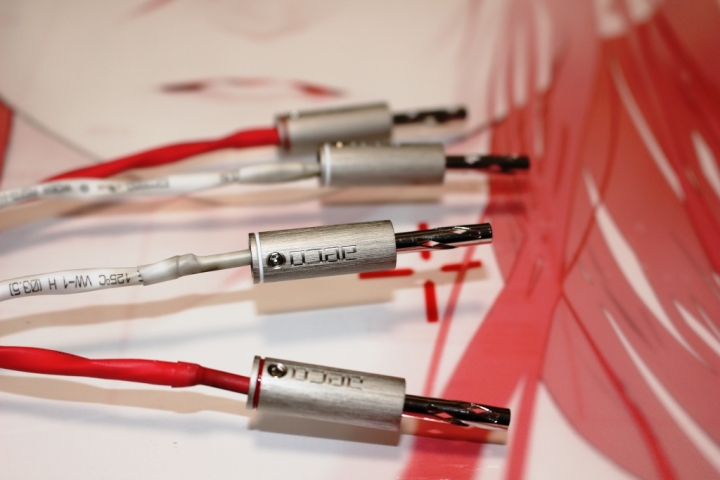

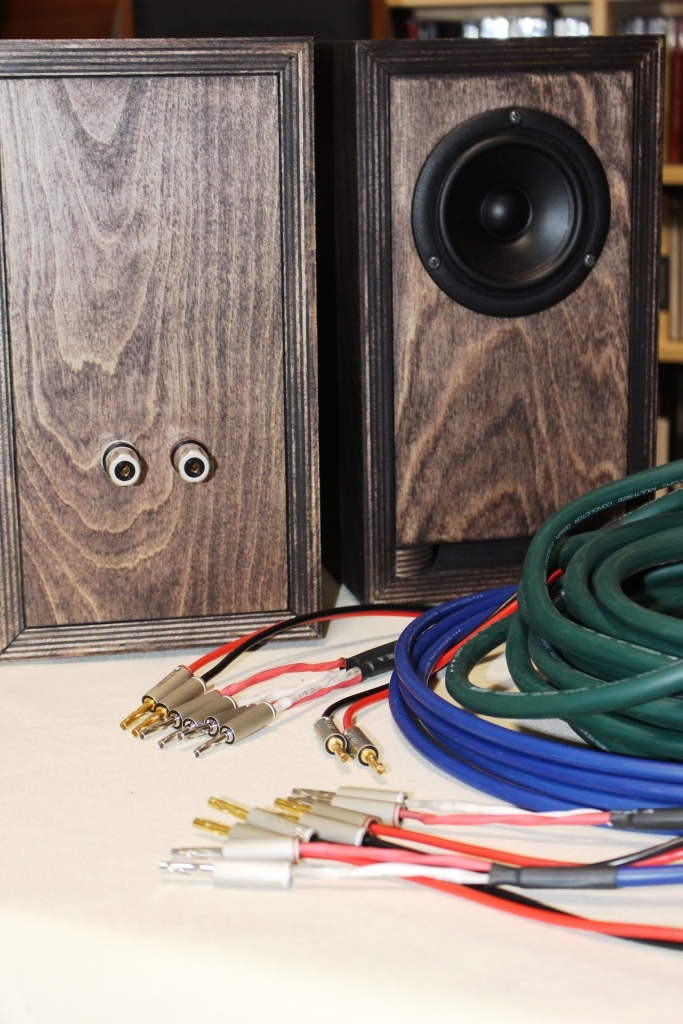

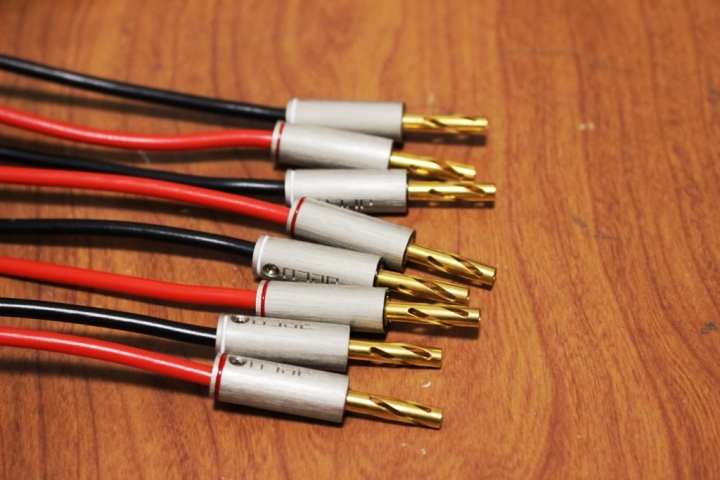

接下來是大合照!作完這幾樣東西花了我不少時間阿!


近照

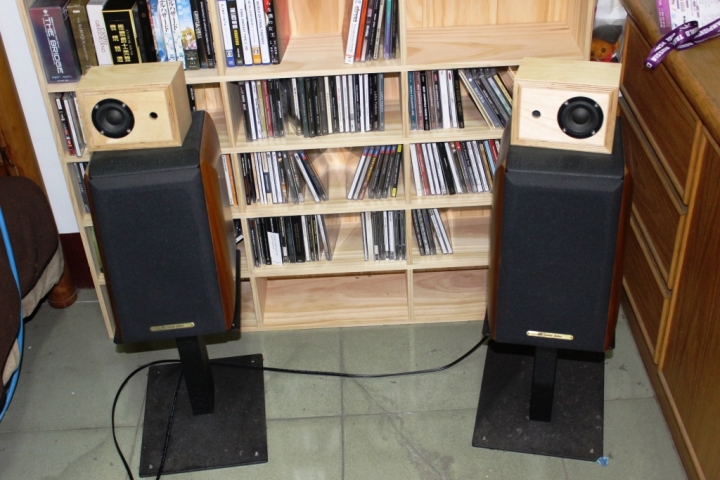

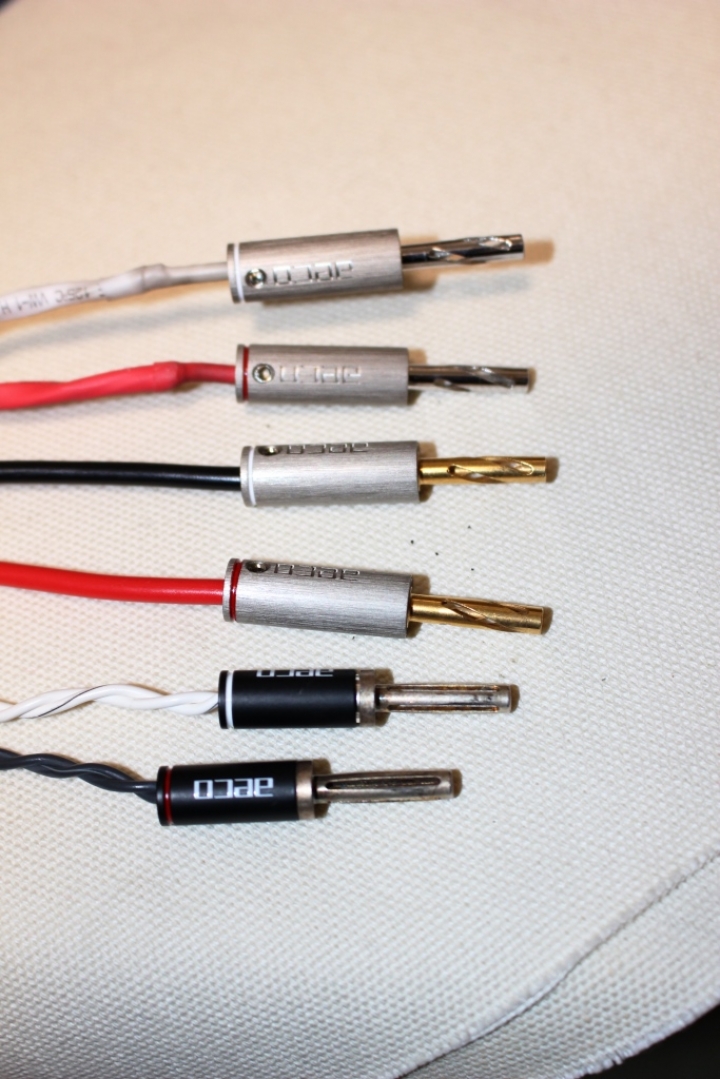

再來一張是手邊所有喇叭線的合照,從左邊開始是最早完成使用最久的鍍銀ABP 0211S,新作好的ABP-1111與ABP-1111R,認真想想我又把三種鍍層給玩過一次了!!


最後來講一下手感,為什麼講手感不是比較?阿就三條線全部不同材質不同鍍層,三個喇叭不同單體不同母座是要怎麼比較啦!!(翻桌)不過還是能比較一下拔插的手感
首先就是!三條線裡很明顯的!新端子ABP-1111的手感樂勝舊款的0211S,舊款的0211系列,雖然兩種端子都是採用一體成形的設計,前者是四條平行溝設計!講求的目的是將較軟的銅固定在母座上!因此彈性變型量較大,適用的範圍較廣,固定強度好但是相對來說就是需要用較大的力氣去拔插,常常使用的話更容易磨掉鍍層這幾個較困擾的地方要注意!

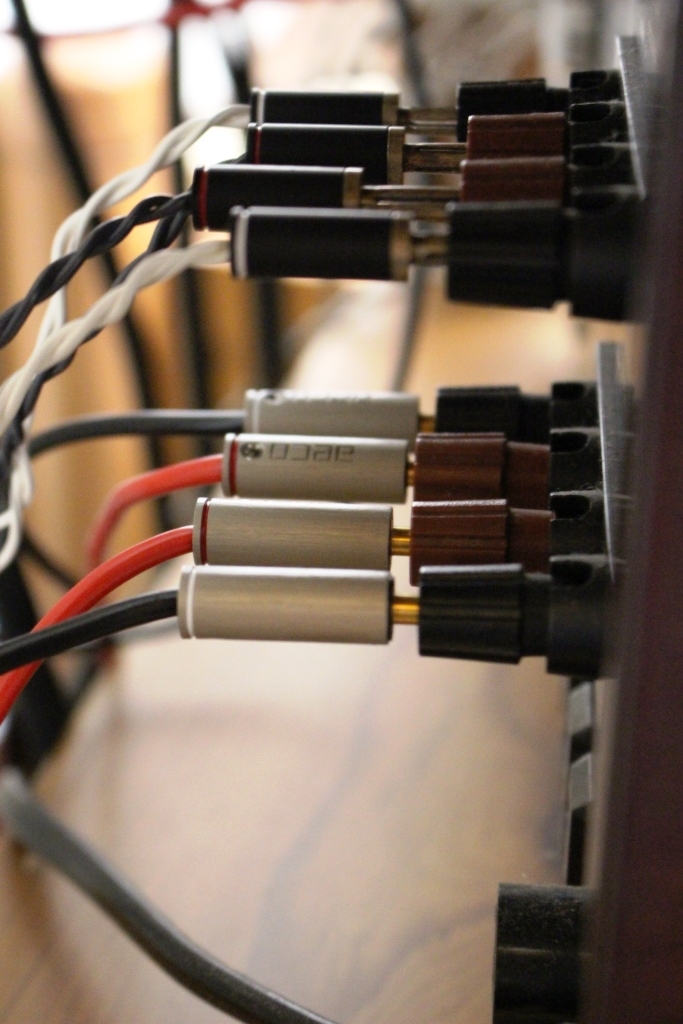

新線的話是採用三條螺旋溝,剛性增加但是彈性變型量減少,雖然相對來說變得的非常好拔插!不過缺點是41mm的母座可能就會有點鬆!不過我自己家裡所有的喇叭都插過了,沒有遇到甚麼鬆緊的問題就是!在使用上都非常的舒服就是!另外就是ABP-1111插上ABI-0601喇叭端子的手感實在非常的好!建議各位如果有機會可以試試



心得

從這次製作感想必須分成兩個部份來說
其一是喇叭母座ABI 0601
我必須承認ABI-0601的設計很對我的胃口!全銅的材質手感也很好,跟以前使用過的古河端子來比一點都不遜色!可說是兼具設計感外觀的喇叭端子,唯一小小能夠抱怨的大概就是在接線材的地方沒有鎖螺絲的設計!使的這個端子必須使用焊接的方式才能固定!雖然焊接不難但若是不會去焊錫的話,大概這端子也只能用這麼一次了!不過這點WBT的端子也有幾款也是一樣的設計就是!

其二是喇叭端子ABP-1111
我認為在改版之後他真的是一個非常好製作的端子,一體成型的設計, 螺旋介面增加剛性再加上穿孔來增加抗拉扯能力,不過仍然有幾個點不得不提出來!其一 端子的外殼在焊接之後會因為角度的變化而有點難鎖回去!即使沒有因為焊接傷到螺紋也一樣!這點新版跟舊版的情況是一樣的,所以要在製作需要特別注意一下角度有沒有跑掉太多!其二 新版價格偏高!舊版的端子其實就不算便宜了,新版本跟舊的比較起來價格高了一倍,雖然在售價上仍然不及WBT一顆快1000或古河一顆600的程度!但也算是高價,不過後來我發現他在各通路商都賣到缺貨,我想應該已經經得起市場測試了!
