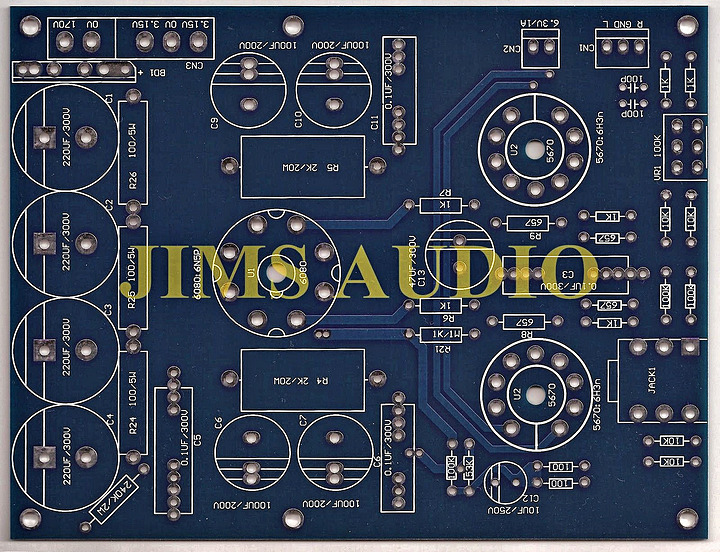

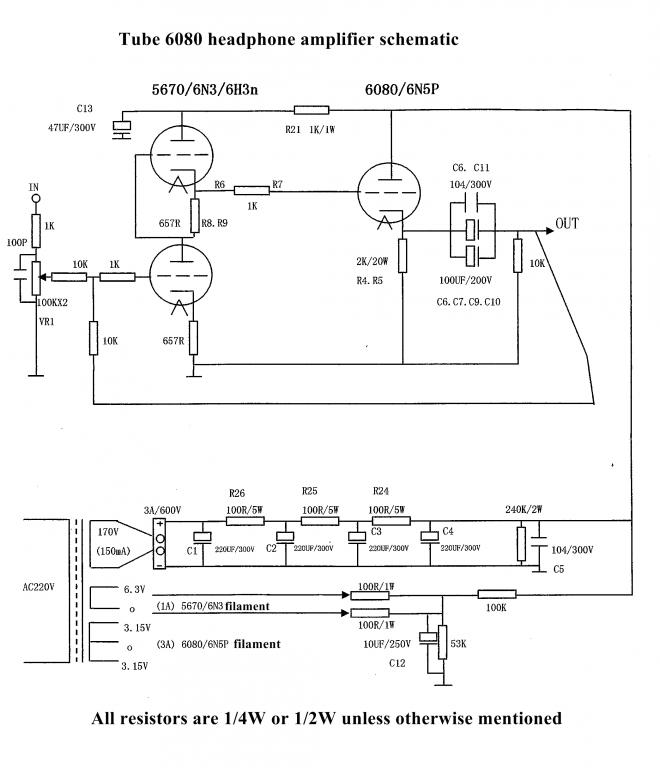

各位大大,小弟最近在學習電路圖跟分別電容跟電阻的差異,以這張圖為例:
C5,C12,是否屬於去耦電容
C1~C4則是濾波電容
C6,C11則是旁路電容
不知小弟說的是否正確
C6,C7,C9,C10又是代表什麼作用呢?
C13也是用來做去耦電容的嗎
R4,R5,R8,R9代表陰極電阻,對於聲音的影響是不是沒那麼重要?
如果要替換電阻來達成調音的目的,是不是換上跟音訊輸入,輸出串連的電阻最為明顯
小弟打算依照這張電路圖來搭棚，不知是否可以靠這張圖搭起來
不知小弟的觀念是否正確,麻煩各位大大前輩指教
