平價HiEnd書架喇叭DIY,Focal Utopia VS Accuton 陶瓷單體

apris

apris
個人積分：47分
文章編號：56506363

47分

樓主

2015-07-04 23:57

計畫如下:
計畫A:(一個月左右)

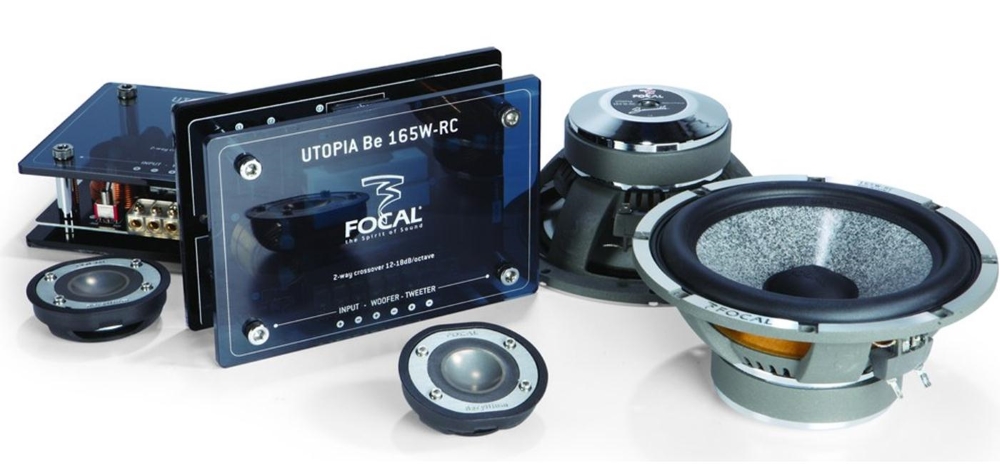

買入一對Focal Utopia Be 165 W-RC ,升級電阻電容後,裝上音箱,完工!

平價HiEnd書架喇叭DIY,Focal Utopia VS Accuton 陶瓷單體

計畫B:(半年左右)
買入一對Accuton C25陶瓷高音& 一對Accuton C158陶瓷中音
自己設計分音器,花時間且費工;搞下來好幾個月
最後裝上音箱,完工!

計畫A&B相同處:

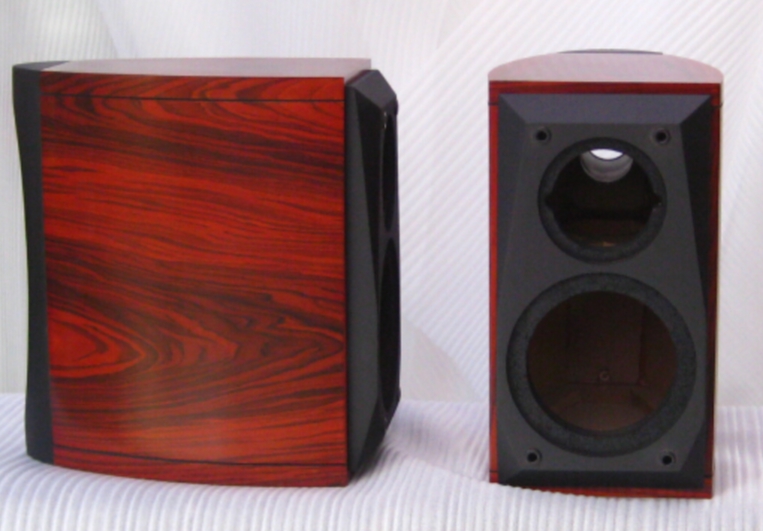

1.CNC MDF音箱(容積可量身訂作)

2.電容電阻電感選用Mundorf,Jantzen Audio,SOLEN
3.喇叭機內線選用CARDAS or SUPRA
4.喇叭端子選用WBT
5.成本花費差不多

以單體的能力來說Accuton會較Utopia來的優異,但就差在分音器
設計上,設計不良就浪費了這兩對陶瓷喇叭,目前是利用網路上

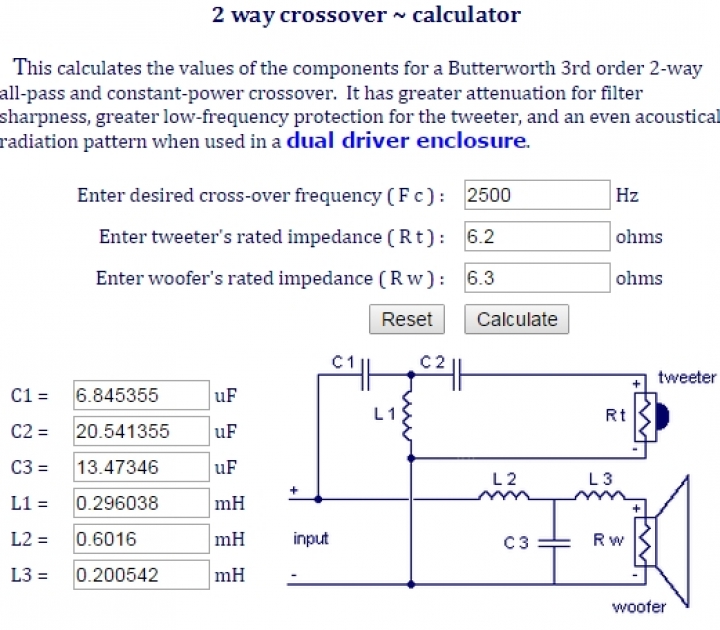

的分音器設計程式,依照Accuton這兩顆高中音單體的數據,
去計算出下列電路規格,想請教板上的高人,這樣的三階分音,需要
如何調教已及微調試聲音??

很想完成計畫B,但如果分音器一直設計不出來,可能就要改為計畫A了
雖然計畫A也算是超高c/p值,他的比較對手是相同血統的Diablo Utopia
若跟其它一般書架比應該輕鬆完勝.

2015-07-04 23:57 發佈

文章關鍵字 HiEnd 書架喇叭陶瓷單體

無窮迴圈的大學生

無窮迴圈的大學生
個人積分：14分
文章編號：56507602

14分

2樓

2015-07-05 3:11

最大的問題應該是如何量測喇叭曲線

萬一某一段有凹陷可能要透過分音器調整

喇叭單體裝箱前都很線性...裝箱後就不是了

其實大廠還是有它的優點...

solidbrass

solidbrass
個人積分：11分
文章編號：56511722

11分

3樓

2015-07-05 14:58

apris wrote:
計畫如下:計畫A:...(恕刪)

雖然不算很平價，光套件就要美金2k，加上請人訂製音箱至少也要3k到10k以上台幣，不過還是比原廠喇叭便宜很多，而且是Focal本廠推出的限量版，音質水準應該就跟廠製喇叭一樣，好處是音箱可以照自己喜歡的風格訂做，若摔壞了也不必看原廠的臉色受氣，自己再換一顆音箱就好，升級分音器也很方便，若我荷包夠深又是Focal的粉絲，我大概會趕緊進國外網站搶購吧

solidbrass

solidbrass
個人積分：11分
文章編號：56512089

11分

4樓

2015-07-05 15:37

apris wrote:
計畫B:(半年左右)
買入一對Accuton C25陶瓷高音& 一對Accuton C158陶瓷中音
自己設計分音器,花時間且費工;搞下來好幾個月...(恕刪)

嗯，看了一下美國Madisound的售價，Accuton C25要美金$226x2=$452，C158是$310x2=$620，單體花費共1k美金出頭，只差分音器，似乎比Focal套件划算，若分音器也有現成的會更有CP值，但若想自己設計，難度其實不低，需要長期的喇叭設計經驗和測量儀器設備等等，要投入的代價可想而知，我個人會比較傾向直接向Madisound或Meniscus買現成的二音路套件，依您的預算隨便買一套組起來音質應該都不會輸Focal

Hedone

Hedone
個人積分：94分
文章編號：57600287

94分

5樓

2015-09-26 12:22

1515151515151515

old_hsiao

old_hsiao
個人積分：5169分
文章編號：57602794

5169分

6樓

2015-09-26 18:44

apris wrote:
計畫如下:計畫A:...(恕刪)

幫你設計一個2階分音器

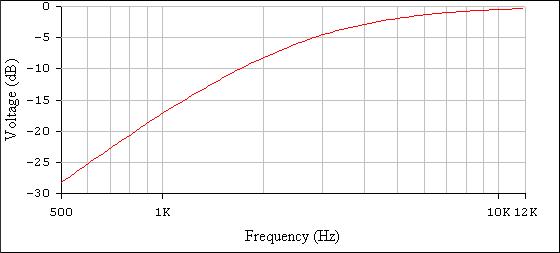

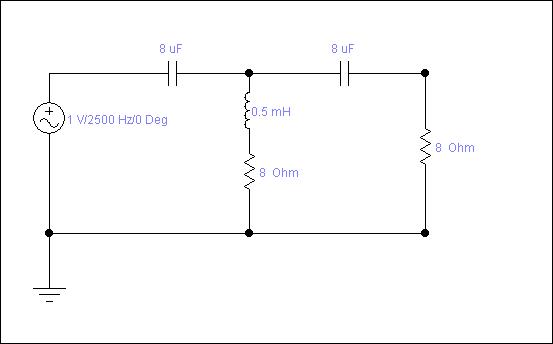

Accuton C25陶瓷高音

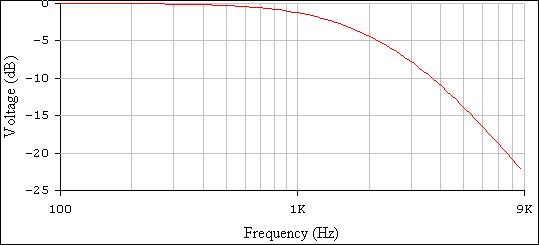

Accuton C158-6-851

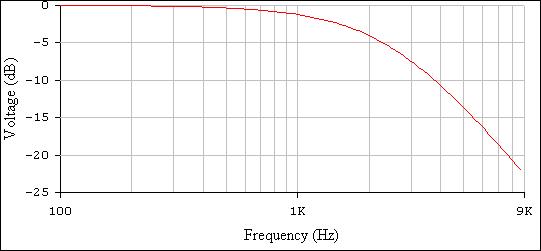

Accuton C158-8-085

分頻點音量凸出或凹下,微調高音第一個靠近AMP電容的值即可,
祝 DIY HAPPY.

Hedone

Hedone
個人積分：94分
文章編號：57602834

94分

7樓

2015-09-26 18:50

old_hsiao wrote:
幫你設計一個2階分...(恕刪)

1515151515

old_hsiao

old_hsiao
個人積分：5169分
文章編號：57602938

5169分

8樓

2015-09-26 19:14

Hedone wrote:
感謝大大技術支援~...(恕刪)

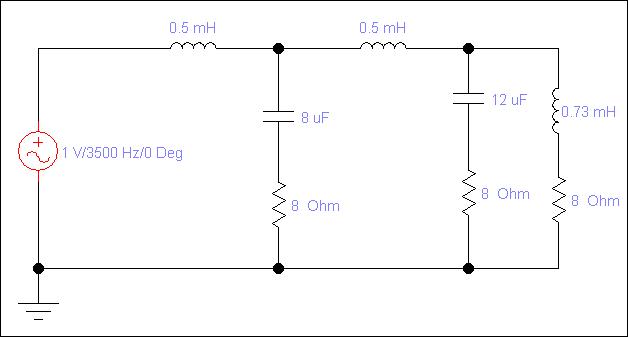

不客氣,低音音圈電感阻抗的補償已包含在內,
右邊那個0.54mh 0.73mh的電感就是音圈本身的電感量,不是分音器的零件.
這是我獨創的CC(或LL)串連型二階分音,聲音非常非常的自然,

微調相當容易,調整高音靠近AMP的那個電容的值即可,絕不會影響Q值,
高低音單體相位剛好差180度,
高音正負極要反接,請試著對調聽聽看,分頻點聲音飽滿的那個就對了,
電感請採用空心電感.鐵蕊的有失真,差很多.

鼴鼠

鼴鼠
個人積分：230分
文章編號：57605636

230分

9樓

2015-09-27 2:07

apris wrote:
計畫如下:計畫A:...(恕刪)

不試試看Speaker Workshop嗎？
這個網站有非常棒的教學：http://www.claudionegro.com/

包含分音器的設計模擬單體T/S model參數測試與箱體驗證都可以輔助，而且是免費的！

另外個人偏好的玩法是用HDMI接環擴，配合xover的plug-in做數位分音(foo_dsp_xover)，
可以嘗試各種分音器的設定，還不用焊接電路版，非常值得一試。

熱處理

熱處理
個人積分：63分
文章編號：57616678

63分

10樓

2015-09-28 13:05

真棒！我也很想有自己的喇叭，請問您音箱是找哪裡訂製？謝謝
