[開箱] 泡泡兩聲道擴大機...Gryphon Diablo

1.11新入手的綜擴兼後級擴大機~
心中滿是喜悅.....

但因手續與調整器材需費時小弟慢慢的聆聽和編輯文章~
希望能讓喜愛貴豐的大大們分享...


之前小弟PO過一篇...

幼幼班~阿宅泡泡踏入兩聲道Low-End歷程分享...

就知道小弟喜歡聽音樂和對聲音的要求....

也因為這樣在能力範圍內把對聲音的喜好與執著努力一步步的實現...






擁有 "聖獸權杖" 就可轉職法師...召喚神獸降臨~
.
.
.


認識
~ The Gryphon Diablo ~
從1983年創立公司至今，Gryphon每一次推出新產品，都引起音響界的關注，而Diablo的現身，似乎代表了下一個世代的新起點。Gryphon可說是擁有高度自我堅持的Hi End音響廠家，
全系列的擴大機遵守著共同的設計原則，就是全平衡、雙單聲道、大電流、無負迴授，而在頂級產品系列當中，則多了一項純A類的堅持。其實在Tabu系列推出以前，Gryphon所有的擴大機都是純A類放大，
到目前為止，Flemming依然相信純A類還是最好的放大線路，但是純A類先天上只能發揮很低的用電效率，大部分電能都轉化為無用的熱能散發，所以純A類的擴大機都有很高的工作溫度，
在環保意識抬頭的今天，純A類放大雖然好聲，但未必合宜。所以Flemming開始設計AB類的擴大機，現役機種的Encore後級，就是採用AB類放大的Gryphon新作。Diablo並不是Gryphon首次設計綜合擴大機，
在此之前已經有Callisto 2100/2200兩款，推出時間早在1999年，這段期間Gryphon的設計已經加入了不少元素，而且Flemming和設計團隊發現了新的元件，可以大幅提高性能，於是展開改款設計的計畫。
延續過去Gryphon的設計分工，學美術出身的Flemming負責產品外觀的工業設計，而線路設計則由Flemming與首席工程師Tom Moeller共同完成。

貴豐Diablo設計理念源自旗艦Sonata Allegro前級與Antileon Signature功率放大器，其製作之認真程度及選料之上乘可與兩者比美．全機採雙單聲道結構，供電系統主幹為一枚巨大環形變壓器，左右聲道獨立繞線，
串音 (cross-talk) 遠低於儀器能測量之範圍，整流部份選用高速元件，濾波電容群總電容量達116,000μF，採小體積音響專用品種，由於儲電與放電速度一致，瞬變速度快得無與倫比，
瞬態調變失真 (Transient Intermodulation Distortion) 低至前所未有的水平．過荷能力極強之純A類輸入級獨立穩壓供電，與功率放大級供電部份完全分離，
這種設計對匹配高電抗性 / 高阻抗 (high reactance) 之揚聲體系極為有利，因為功率放大器的負荷阻抗越高，變幅越大，對輸入級的過荷能力要求越高．是以Diablo的動態對比完全超越分體前後級機種的極限．
軍用級雙面線路板，銅厚達105μm．零負回輸設計．恆定大電流輸出．阻尼因素全頻恆定不變，能輕易駕馭任何揚聲體系．先進微型處理器控制音量，連接50級Welwyn精準電阻陣列作訊號衰減，
確保內阻不變與頻率響應平直．面板上的顯示屏簡潔，輕觸式控制反應靈巧．可內置MM/MC唱頭放大模件．特設AV輸入，可將前級部份旁路，環繞聲解碼器可直接控制功率放大部份的音量，
以配合家庭影院組合．先進精密之保護系統，確保工作無條件穩定．

產品特點
真正的雙單聲道結構
零負反饋
微處理器控制的50步繼電器音量衰減器
最好的聲音表現韋林超精密電阻
超短的信號路徑
最小的內部佈線
軍用規格。雙面105my銅印刷電路板
雙單聲道霍姆格倫環形變壓器
PCB安裝插座消除佈線，縮短信號路徑
鍍金瑞士Neutric XLR插座，一個平衡的源
聚四氟乙烯絕緣的鍍金唱機插座
為4個輸入和兩個輸出的
固定AV輸出量不妥協
整合的環繞聲前置放大器
真空螢光顯示2行50個字符
可調節顯示屏照明（高，中，低，關）
可選MM / MC phonostage的模塊
12V直流鏈路的輸入和輸出
通過PC的快閃記憶體升級
非侵入性的保護系統
紅外遙控器
歐盟的CE認證。
在丹麥的設計和建造
型式：AB類晶體綜合擴大機
輸出功率：250瓦（8Ω）/800瓦（2Ω）
頻率響應：0Hz~350kHz
總體諧波失真：低於0.01%
輸入阻抗：20kΩ（平衡）、8kΩ（非平衡）
輸出阻抗：0.019Ω
增益：38dB
聲道分離度：大於120dB
尺寸：480×210×460 mm（寬×高×深）
重量：30公斤

THE GRYPHON DIABLO超完美高功率Hi-End綜合擴大機

聰明者懂得做出抉擇Gryphon Diablo綜合擴大機

音樂的感染力最迷人–Gryphon Diablo綜合擴大機-U-CAR

貴豐中文DM


"真正開箱"首部曲....

這隻神獸....是直接從丹麥抓回來....

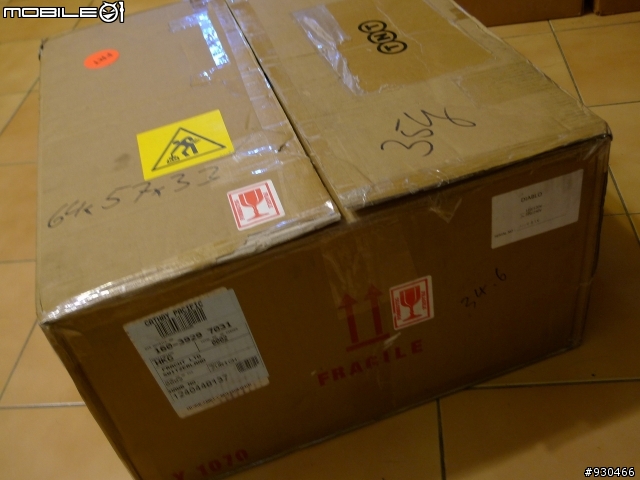

真的好大一箱....
而且超重小弟不是大力士 一個人搬起來也挺吃力的....
超佩服興哥機器換來換去搬來搬去......


俄羅斯娃娃包法...箱中箱 @@"
原廠附上清單明細還有一雙Gryphon原廠手套.....
讓你搬機器不會因為手汗影響機器底版銹蝕一般我知道有些日廠高級機種也會這樣做...

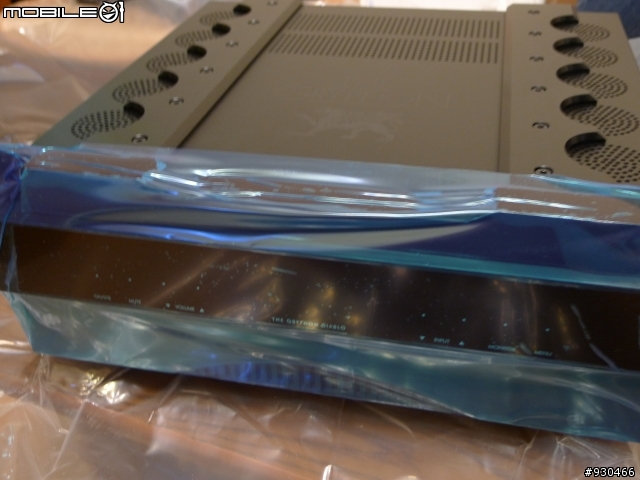

開箱了.....一台主機和還有一包配件包
30多公斤那海綿老實說有些不夠支撐...尤其又寄航空!!
大體完整無傷真是....歐蜜陀佛

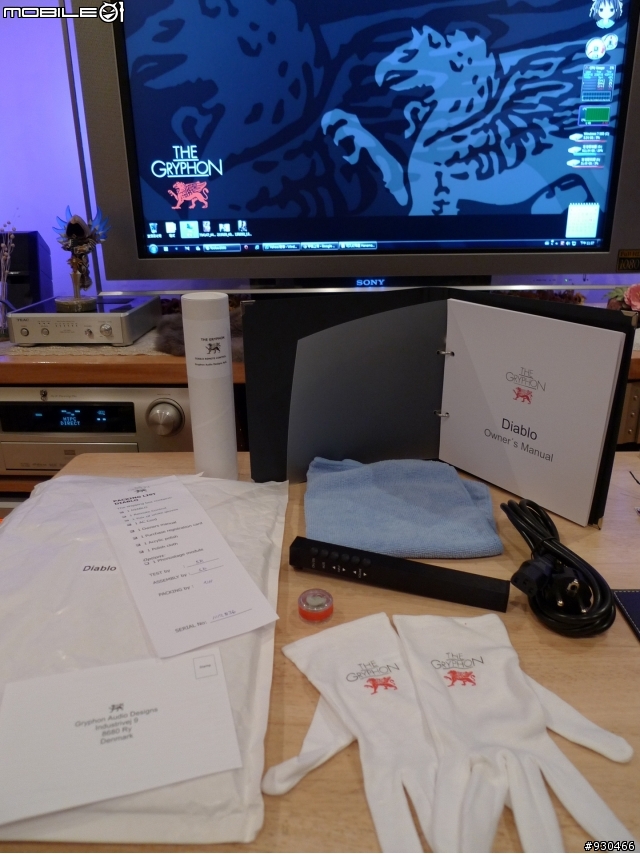

配件包...
說明書手冊 / 回函 / 電源線 / 遙控器 / 擦拭布....
其中還有一小罐是 "丙烯酸酯擦亮劑(acrylic polish)" 是可以讓壓克力面板磨損打亮拋光的!
應該像是模型2000番號的研磨劑也差不多可以用...

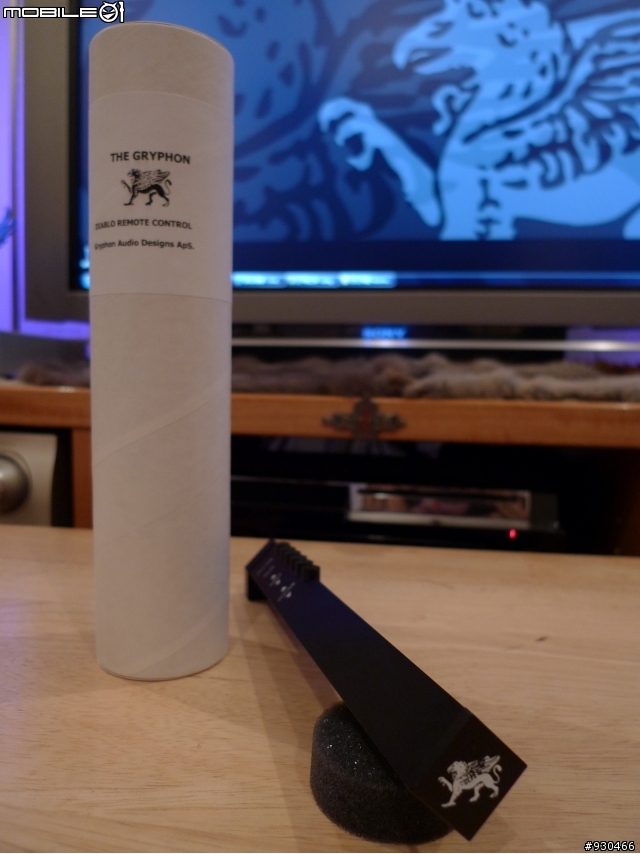

據說這遙控器...公司貨報價竟要30000.....(我一個月薪水都不夠買)
圓筒上下有用海綿保護著....

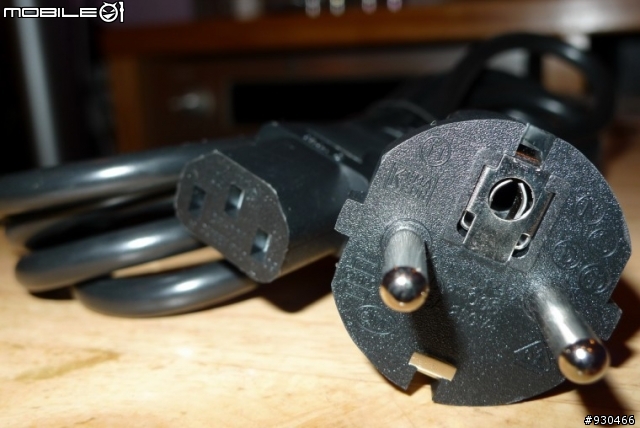

歐規220V電源線的圓形插頭

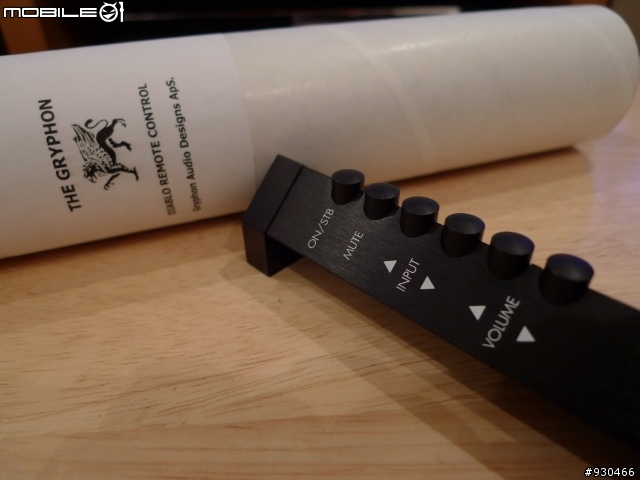

按鍵就這6顆簡單扼要....
握感一級棒...按鈕符合大拇指施力工學....
拿在手上很沉.....應該是我目前最重的搖控器 XD

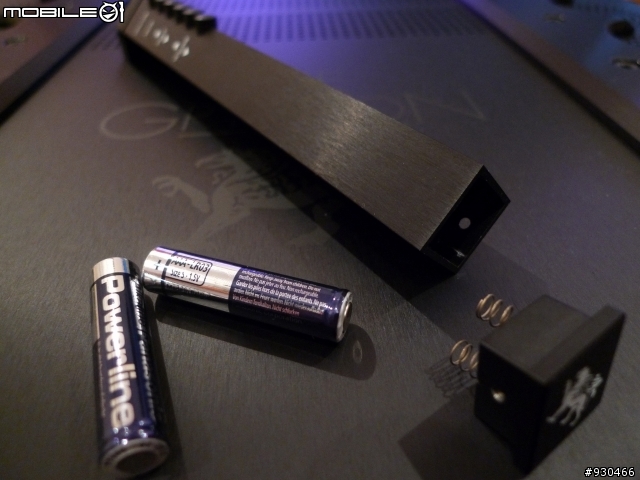

丹麥國內使用的3號電池....

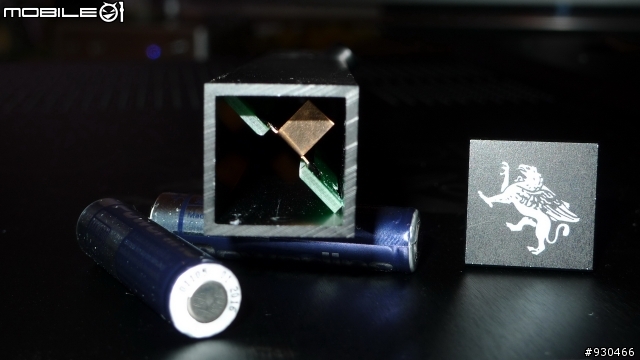

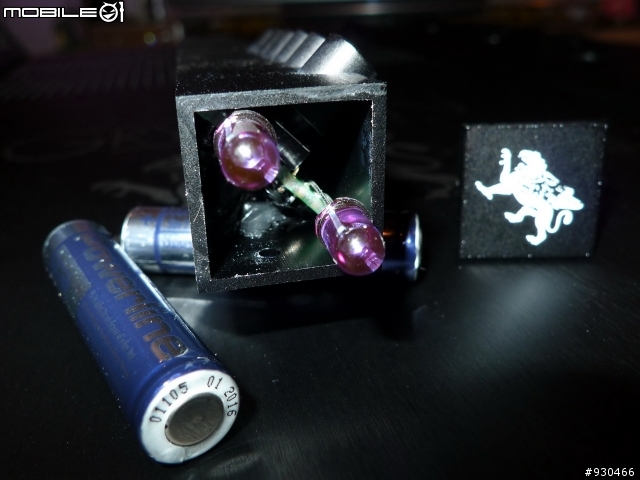

拆~! 紅外線發射與接收器...


遙控器底部...看的到電池接點與機版....

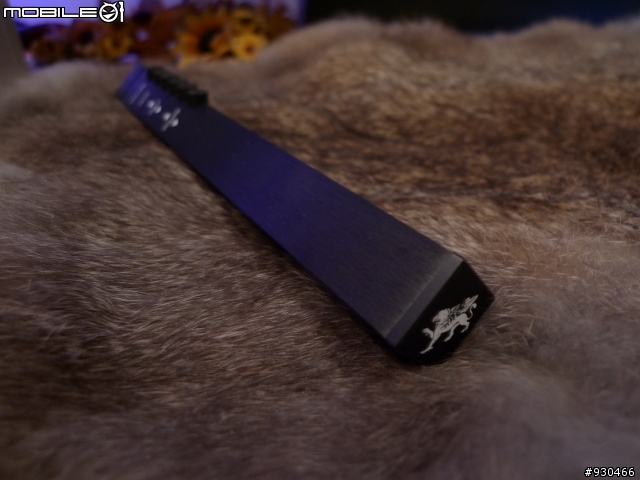

整支是鋁製CNC髮線拉絲....
其實外型很簡單~但....質感與手感使用上就是很優~
女王也給他取了個名子..."吉拿棒"

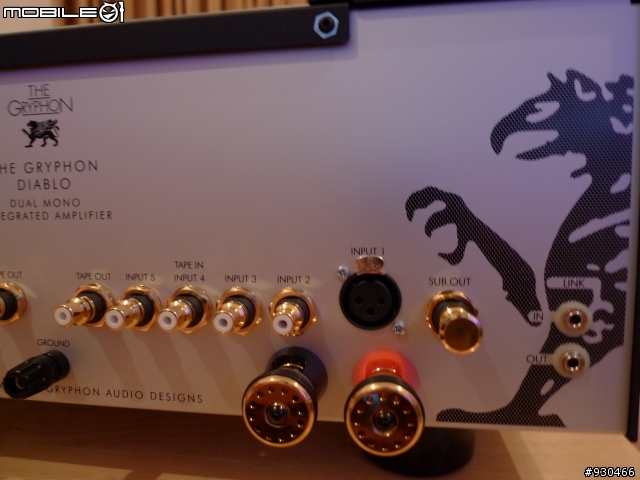

所有的RCA端子採用鐵弗龍絕緣鍍金....


平衡端子選用瑞士Neutric XLR元件

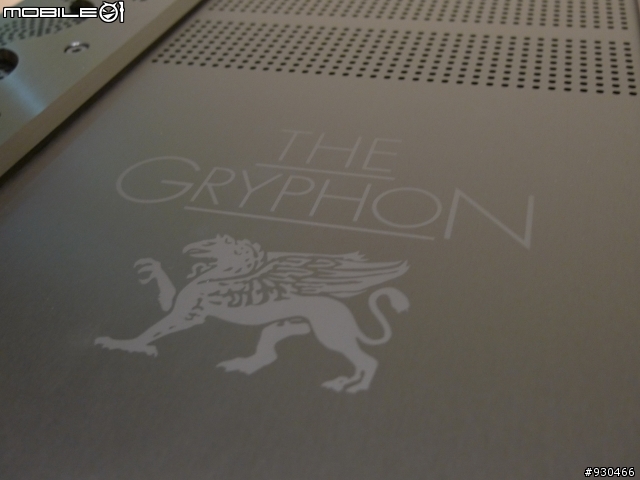

機殼蓋印上公司徽章
為了這隻獅子付出不小代價.....


即將脫下神秘面紗...

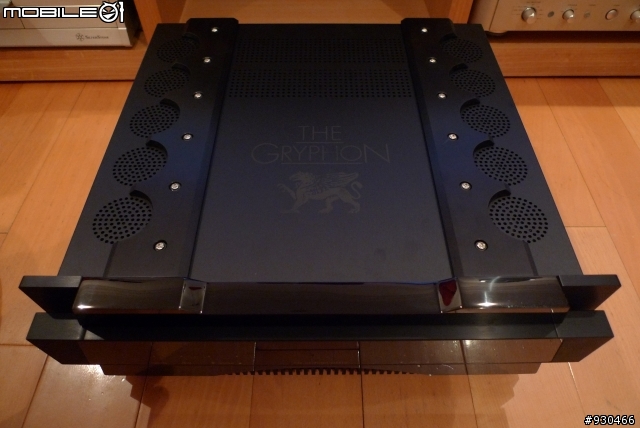

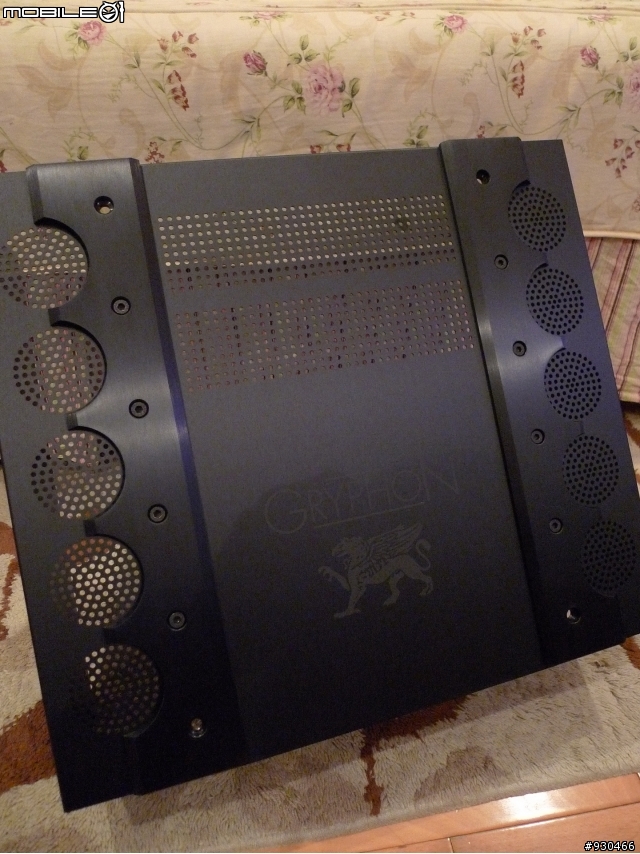

機殼上蓋.....整片去折 再加飾條....
不知道有沒有增加剛性制震效果還是純裝飾用~

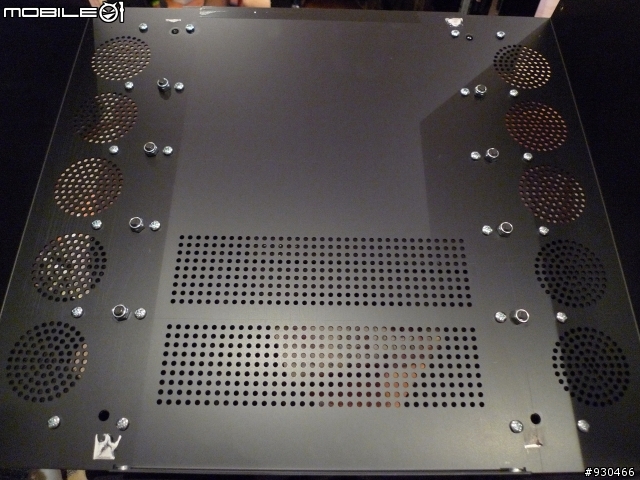

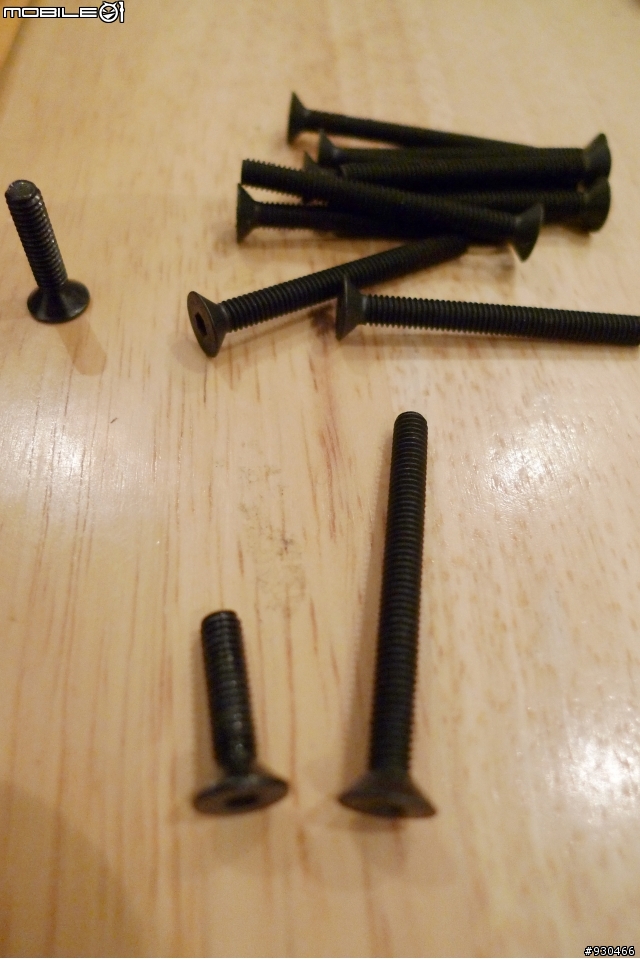

機殼內部.....上面螺絲就是所飾條螺絲對鎖...

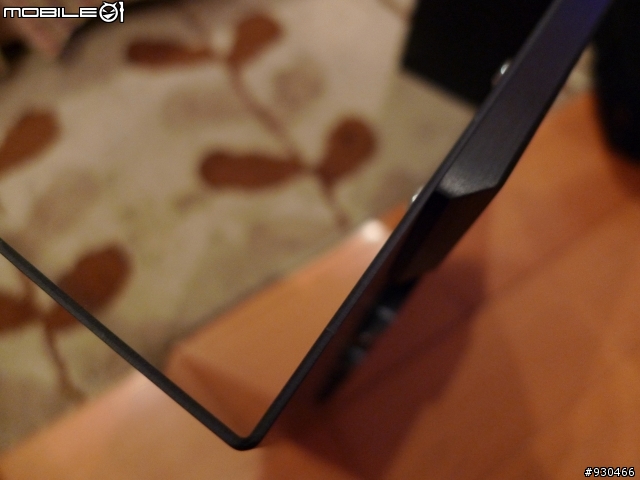

機殼厚度.....很硬不易扭曲...

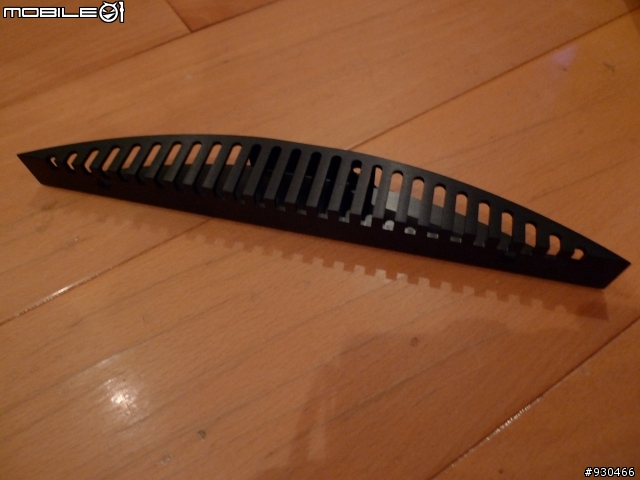

本以為是前方進氣孔...結果只是面板的下飾版......
別看這小小的...也是CNC洗出來~蠻有份量的

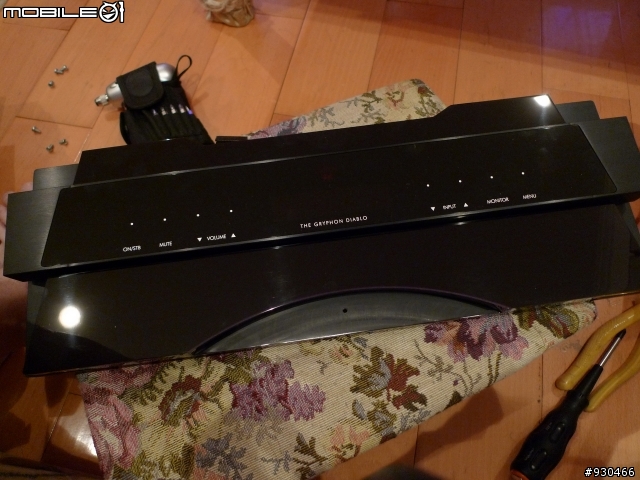

連面板也跟著......開箱~!!

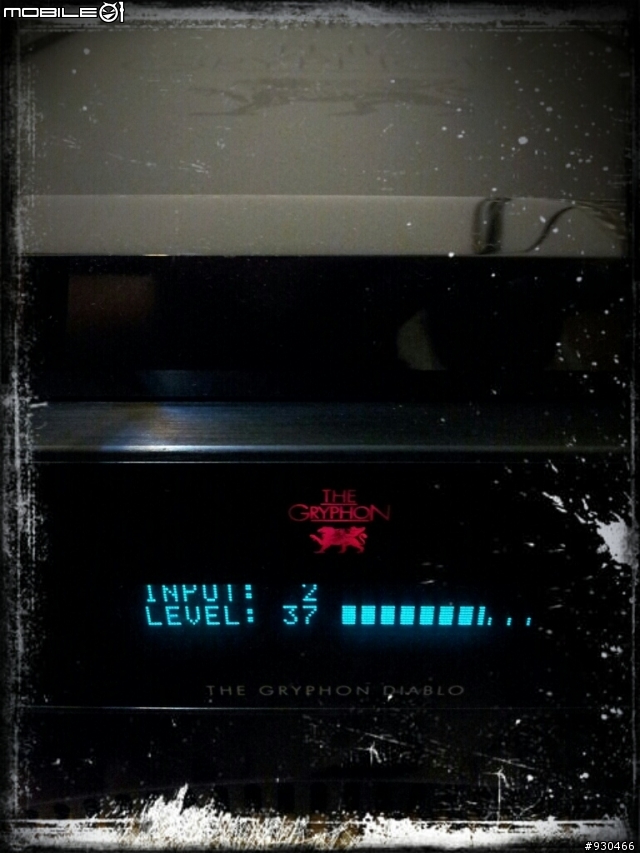

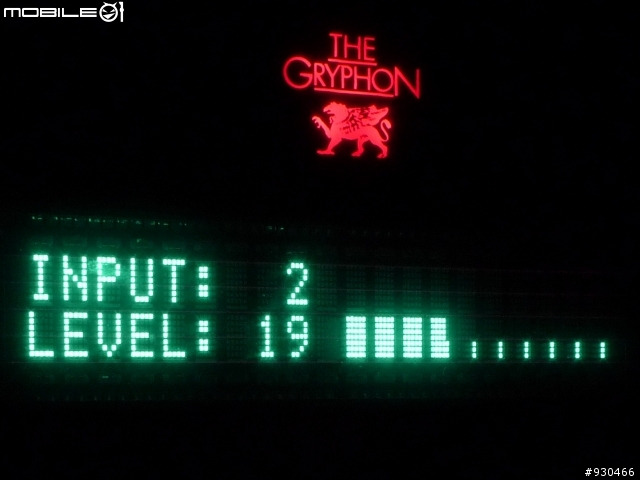

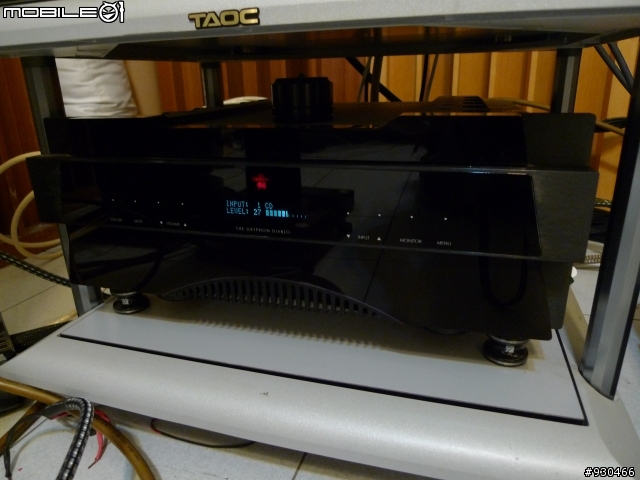

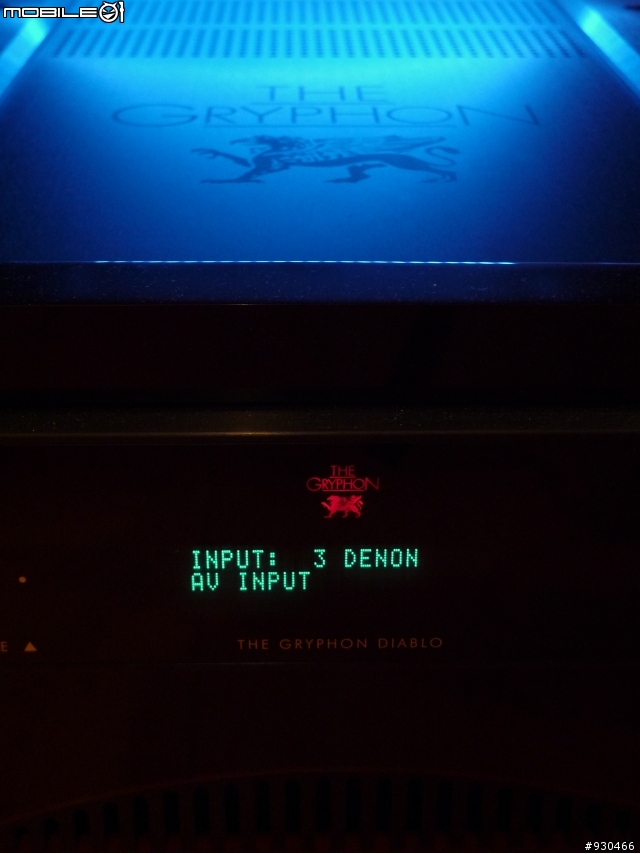

由於採用微電腦控制，可以自由為各檔位命名、調整檔位音量、開機預設音量大小、AV設定等等...
其中AV設定可以跳過Diablo的前級線路，讓Diablo變成多聲道環境下的後級塑膠面板和鋁塊組合成...
上面許多小白點就是觸碰控制按鈕....按下時會有類似"離類"的機械尬拉聲........
而這塊...超級重~!!!!!!!!!


重頭戲來了.....拆~! Gryphon在Diablo上面，
首度採用全新以微電腦控制的50級音量控制，在聲音路徑當中，只有使用幾個極為精密的Welwyn電阻，
新設計的音量控制器達到了設計團隊極為滿意的透明度，左右聲道的平衡度也非常高

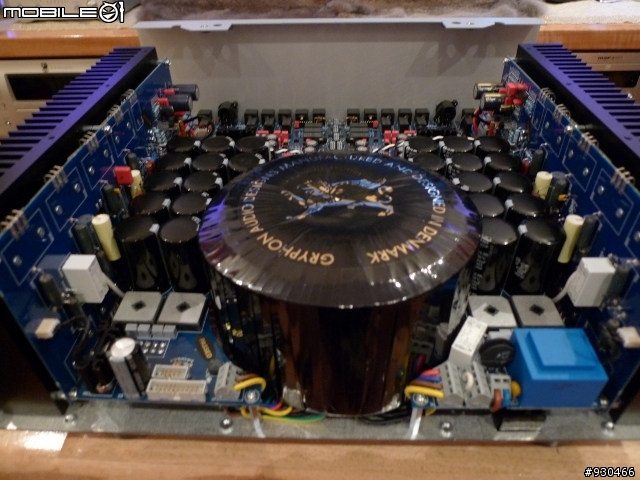

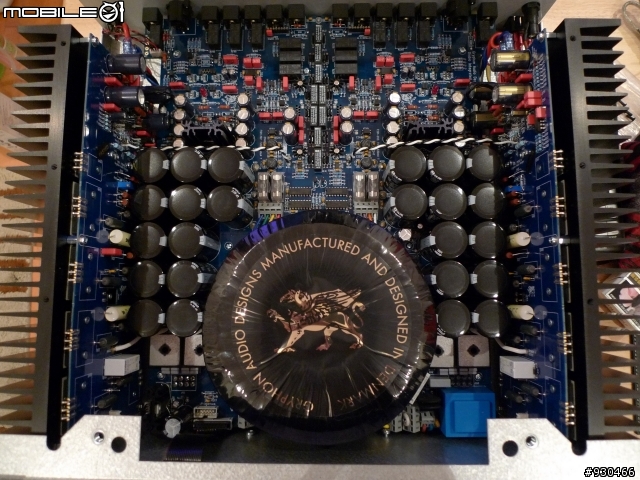

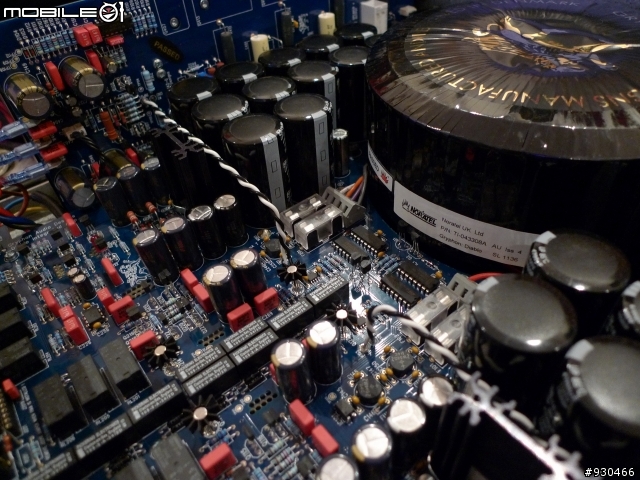

除了機殼...此機最重的就是這顆超大環形變壓器...

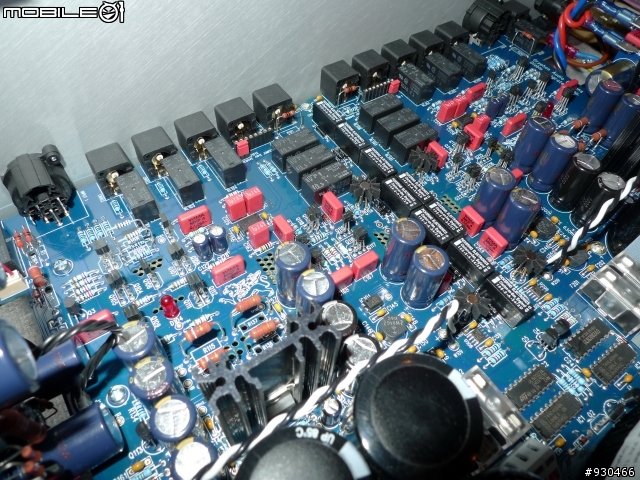

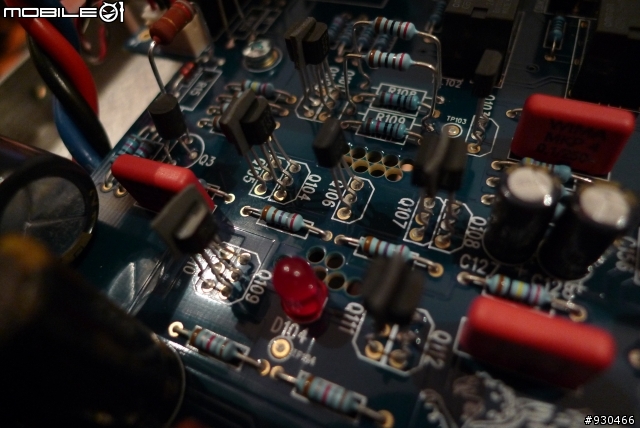

裡面內部零件左右完全對稱....直接將輸出/輸入端子直接銲在線路板上，
沒有另外的機內配線連接機板採用軍規雙面105my的銅箔印刷電路板...


機版也印上LOGO....
所有的RCA端子採用鐵弗龍絕緣鍍金，平衡端子選用瑞士Neutric元件

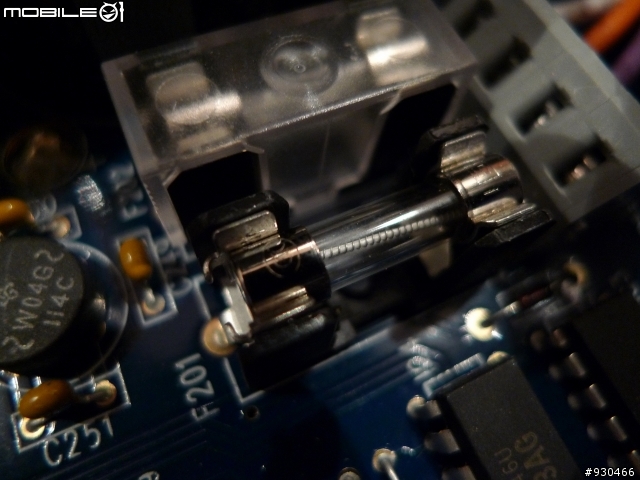

內部有4個電路板的保險絲

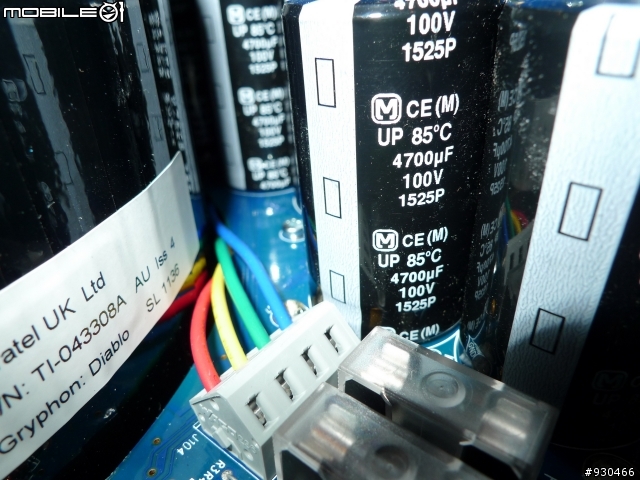

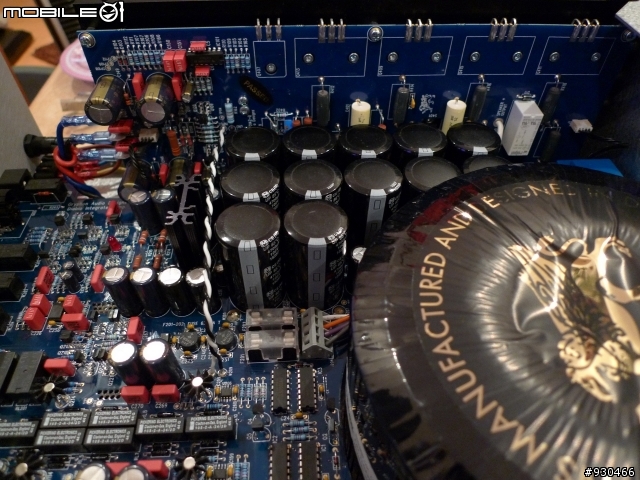

每個聲道各使用12只4700μ的濾波電容，使用較小的電容反應速度較快，
數量增加則是為了應付大動態時的供電，兼顧速度與供電能量兩項需求...

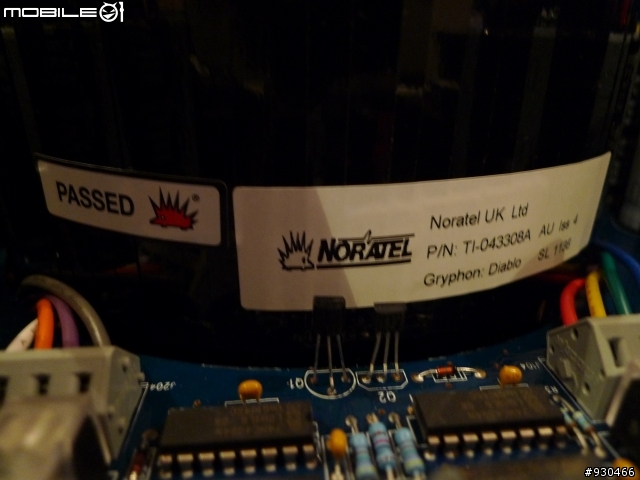

此機最重要的心臟....."小豬變壓器"

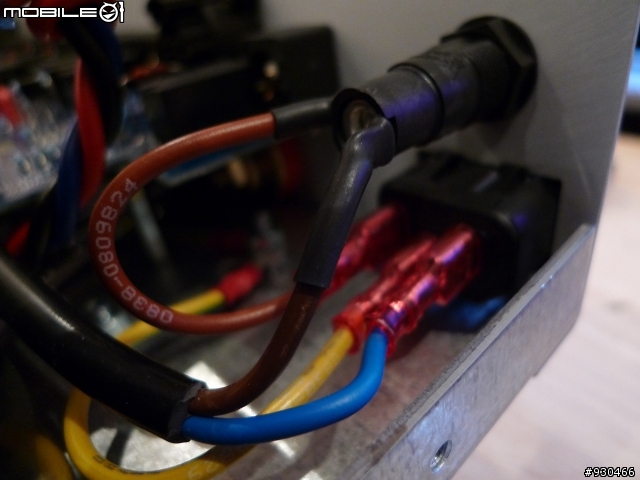

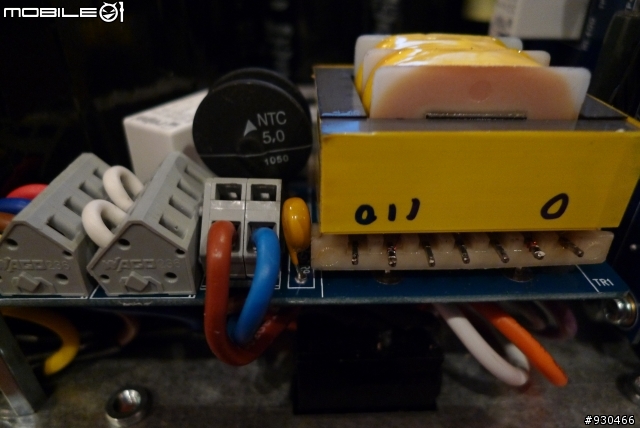

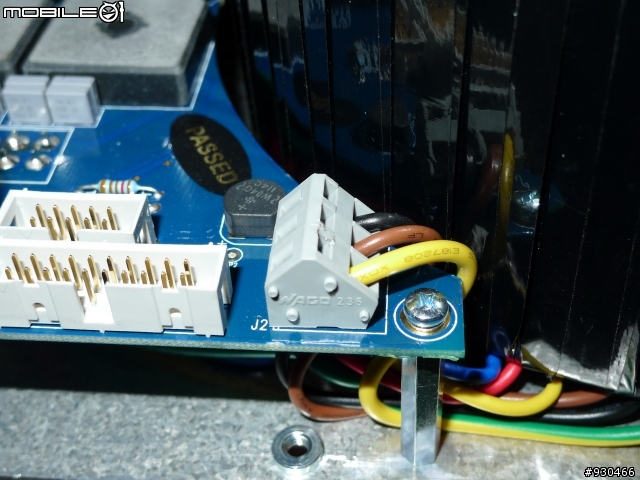

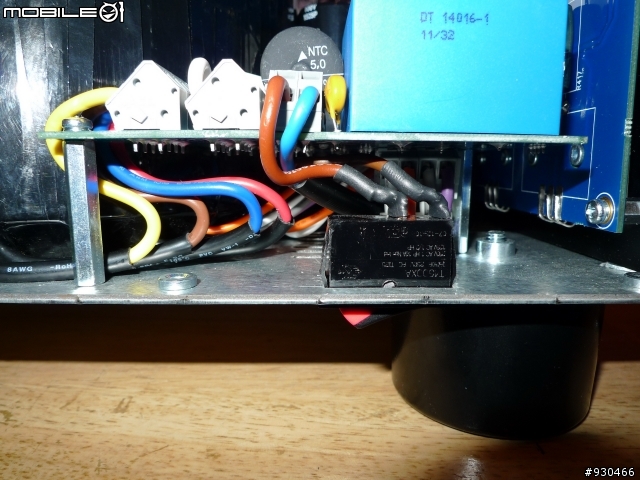

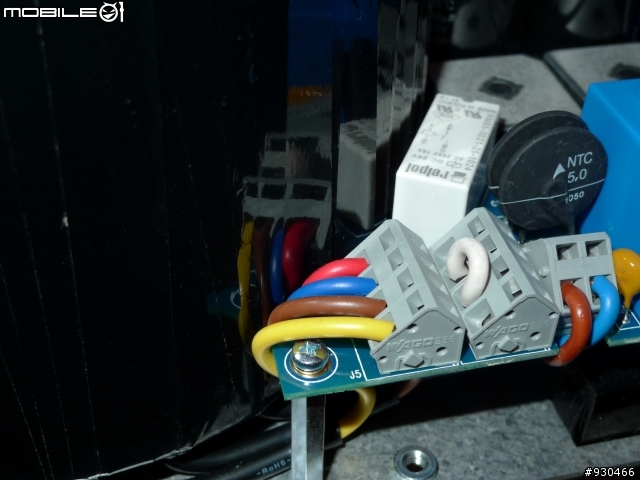

供電給機版接頭始端....

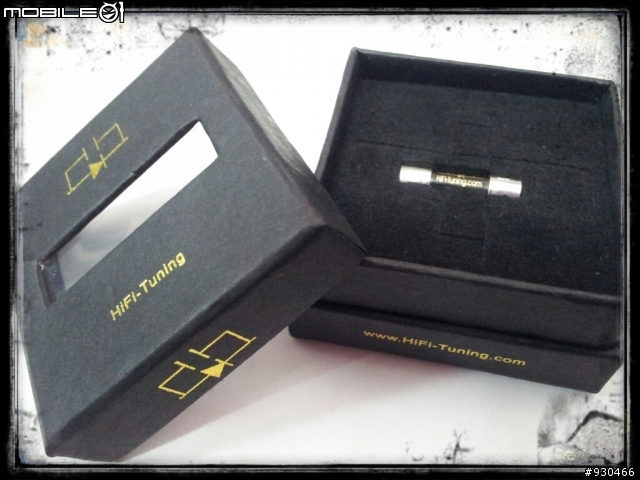

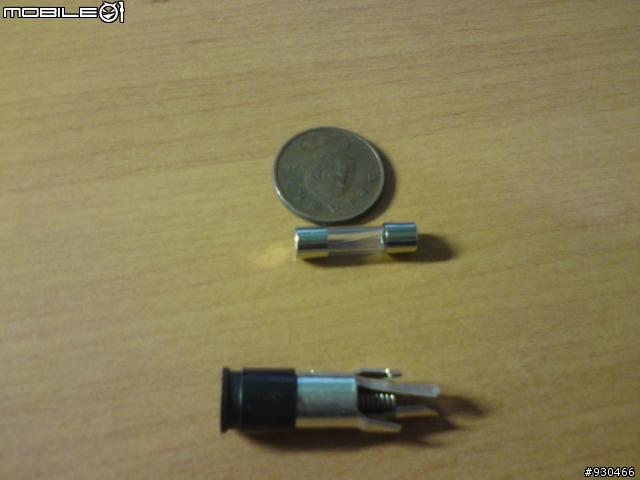

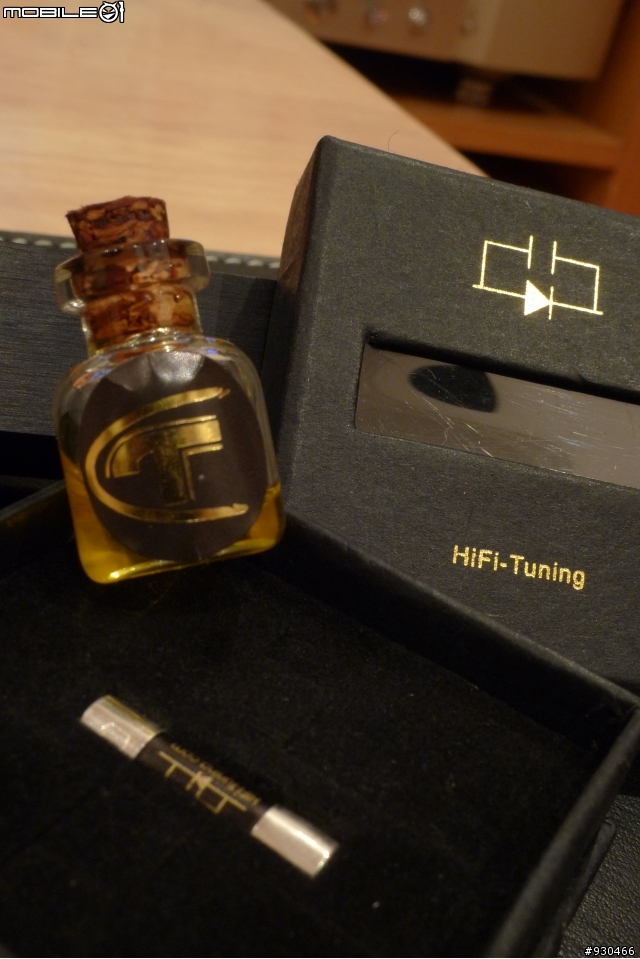

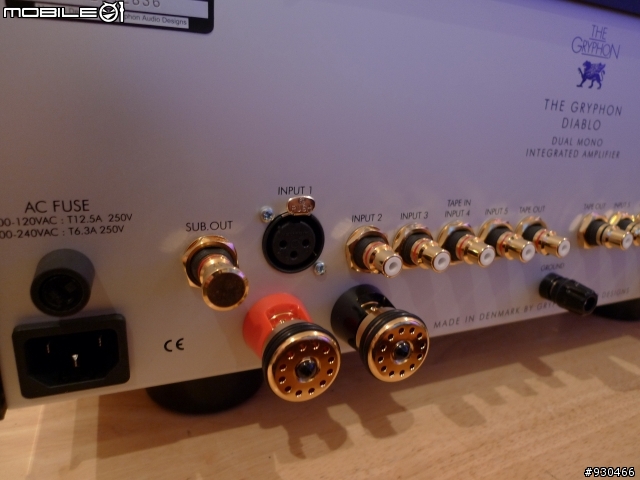

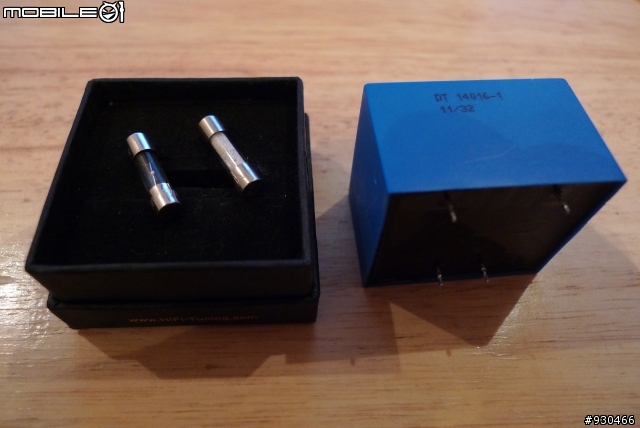

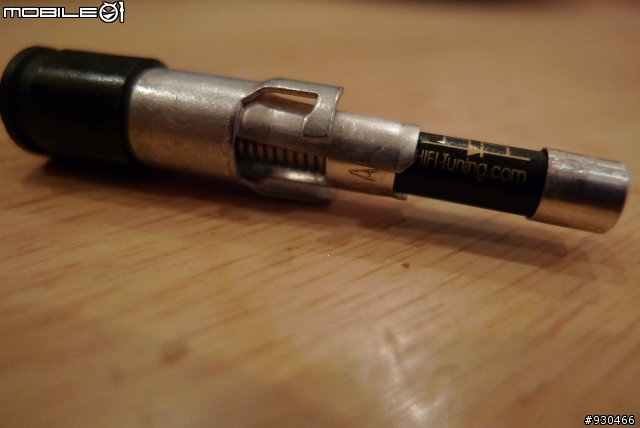

保護機器的保險絲~規格為慢熔 / 長度30mm...
蓋子在被板後面...更換或是升級保險絲蠻方便的不用拆機
100-120V...AC: T12.5A 250V
200-240.....AC: T6.3A 250V


電源總開關藏在底部...


最多就分解到這.....
哪有娶老婆回家不脫光光的~XD
花了大筆鈔票...當然脫光好好欣賞一番~!!!!!!


.
.
.
.
.
就一台轎車放腳踏板而已~

我想這是這輩子送貨載過最貴的...XD




出發.................GO!
