自己買了一台DA&T U1 發現裡面採用LM4702作為擴大機主要核心
開始著手第一台擴大機DIY 設計
因此找了相關資料~ 原廠很多可以參考的資料，找出擴大機設計可能 "眉角"
也參考一些對岸設計layout，如果依照Notional 標準資料而言幾乎都是不合格的
搭配晶體電路，大家推崇 Senken SAP15N+SAP15P 組成100W擴大機電路
可是我挑選SAP15N/P 進階版，STD03N+STD03P ，這設計必須搭配外加兩顆無感0.22電阻
因為這兩顆加入，電路也安排花了很多時間

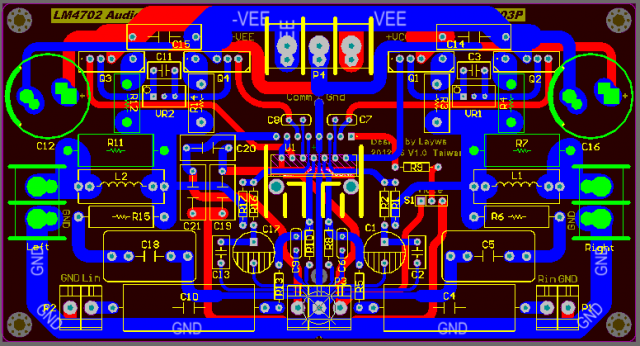

PCB 佈局
1. 採用星型環形接地，每個接地不能接到整片共用地，原廠提到如果未依照此設計將會是產生 哼聲主因
2. 電路左右聲道電路需相同幾何形狀與等長, 差異需小於0.25mm 才有機會達到THD+N 0.0006% ; Sink1與Sink2很敏感會發生共振 走線間距需大於2.54mm
3. LM4702 與 晶體採用電路電源需分開
這次電路板設計有點大，預計採用2oz 2mm厚的雙面鍍金PCB，詢價後有點貴
如果有人願意一起開發金援，或許可以早點把DIY成果做出來吧！ 但是自己DIY傻子已經越來越少了
更別說自己設計電路跟洗電路板了
，只能說DIY無價吧！
電腦模擬出來的樣子，成品有鍍金大概就是長這樣吧
3D 零件模擬狀況

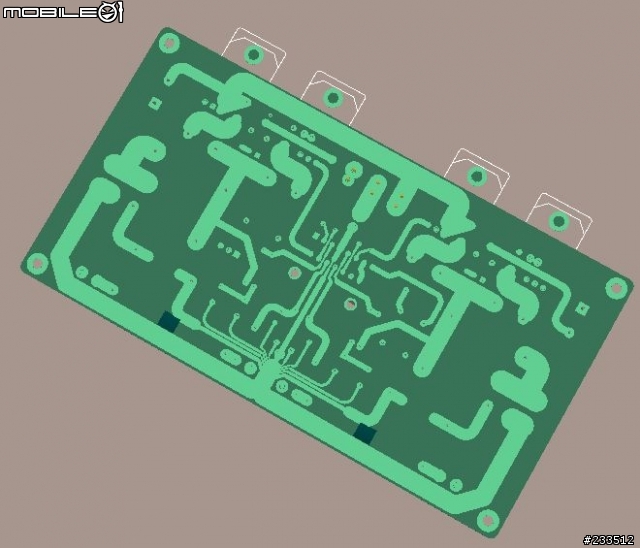

電路板背面，個人依據National建議採用星型環形接地布局模式
手冊寫得很好玩，這樣布局並不會造成成本增加，個人因為這樣花了2周畫圖
還好這只是興趣自己DIY，公司像這樣早就被Kill了
擴大機也是需要大水塘來支援
這次也layout了一塊電路板，把變壓器輸入交流轉成DC，再搭配六顆10000uF 電容作為大水塘
因應緊急大電流需求
同樣窘境，洗電路板很貴，目前還是pending....
整流二極體採用國外網站頗受好評的 MUR860
3D模擬圖
有興趣一起DIY開發就發個訊息給我吧！
或者加分都感謝您的支持，期待下次成品開箱.....
感謝大家觀看，
