(DIY)耳機擴大機

ADM

ADM
個人積分：131分
文章編號：35973094

131分

樓主

2012-05-19 15:41

手癢忍不住又做一台，過程......手沒空就跳過拉~
架構為OP放大後方加DB(鑽石緩衝?4個晶體組成的BUFFER，第一級設定約4ma，第二級功率級約9ma，小音量下，可再A類範圍)，晶體無配對，所以回授改由DB輸出處拉回，箝制輸出直流
全電路再30*30上的玻纖洞洞板上製作，包含整流濾波及317/337的穩壓，零件不少且有許多要交錯線路的地方，有些不太好做，DB部份花不少時間

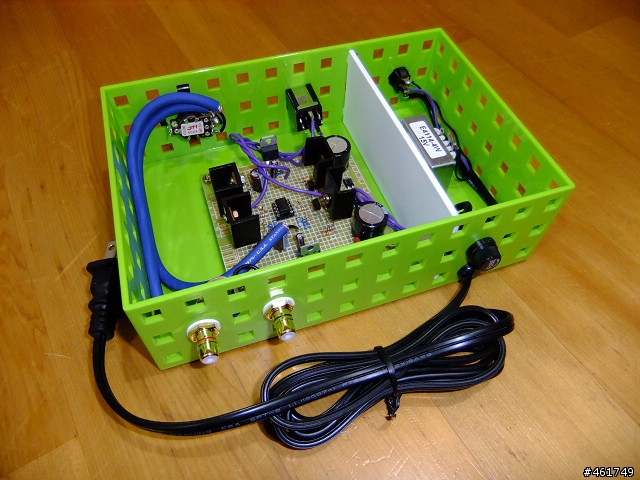

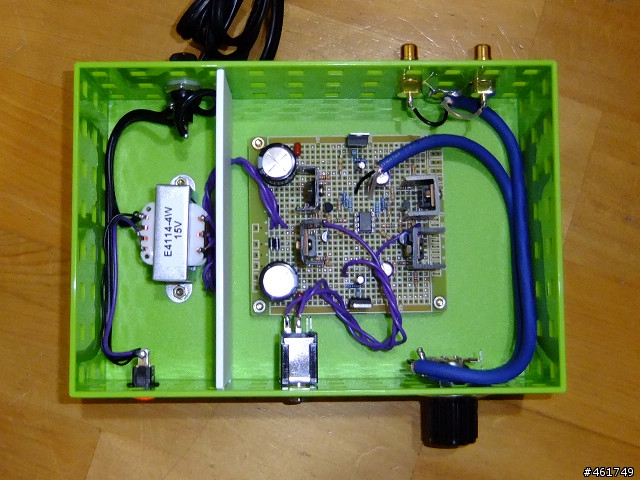

成品圖(原不想裝散熱片，但是用一段時間後有熱雜訊，只好多裝上4片散熱片)
(DIY)耳機擴大機

(DIY)耳機擴大機

(DIY)耳機擴大機

(DIY)耳機擴大機

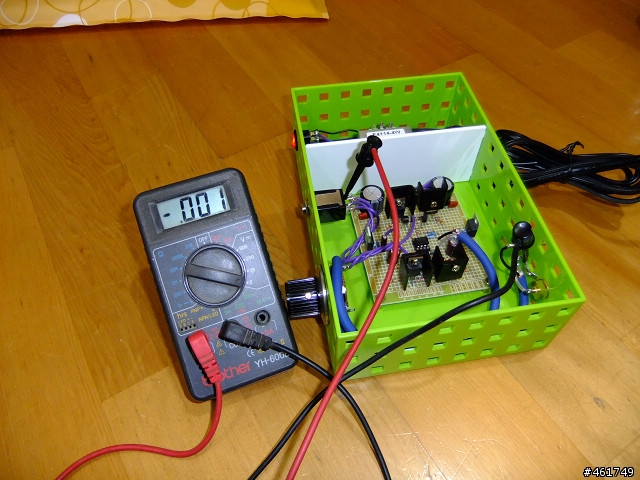

右聲道無負載輸出直流 -1mv
(DIY)耳機擴大機

(DIY)耳機擴大機

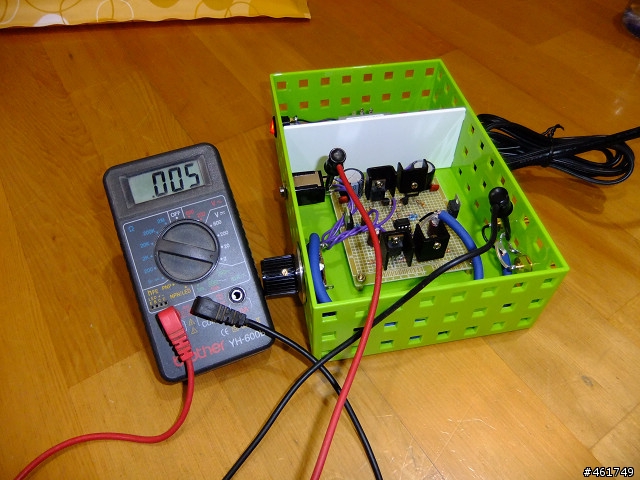

左聲道無負載輸出直流 5mv
(DIY)耳機擴大機

(DIY)耳機擴大機

聽一段時間下來，感覺低音很到位有力，高音不刺耳(可能主控OP是5532的關係吧)

2012-05-19 15:41 發佈

文章關鍵字 DIY 耳機擴大機

KOBAYASHI
個人積分：803分
文章編號：35973960

803分

2樓

2012-05-19 16:48

ADM wrote:
手癢忍不住又做一台，...(恕刪)

架構很像萊曼呢

「如果世界發明以冷笑話為動力源的汽車的話，你已經跑的相當遠了嚘。」

劍無雙
個人積分：7分
文章編號：35974206

7分

3樓

2012-05-19 17:05

請問這個有詳細的材料清單跟電路圖嗎˙

我也想做看看有教學嗎

ADM

ADM
個人積分：131分
文章編號：35976458

131分

樓主

2012-05-19 20:09

KOBAYASHI wrote:
架構很像萊曼呢...(恕刪)

對阿~就是像你上回那台，DB是非反向，沒理由用DC SERVO包起來直流還飆高的(OP是電流回授形的?)，不過這台不用加就已經非常低了，插上耳機就幾乎是0了

劍無雙 wrote:
請問這個有詳細的材料...(恕刪)

已前沒做過要搭出來很難吧?
電路可以用萊曼的，回授電組則改由輸出拉回(晶體免配對)，後面DB用的晶體我也是使用替代的型號
至於317/337的穩壓則是最基本的，多個ADJ下地的電容

ID1885247
個人積分：67分
文章編號：35976757

67分

5樓

2012-05-19 20:26

感覺好像不錯

請問一下
材料費
這樣大概要多少阿?

ADM

ADM
個人積分：131分
文章編號：35980321

131分

樓主

2012-05-19 23:36

材料錢是不多拉(<1000)，玩一玩不要才好脫手，當然如果要用好料就會差很大~
不過價格之外，做起來並不是太容易，洞洞板並不是洗好的PCB，下面是沒線路的，都要自己來歐~

最終流放 ~銀翼之法姆~

最終流放 ~銀翼之法姆~
個人積分：13分
文章編號：35980631

13分

7樓

2012-05-19 23:52

ADM wrote:
手癢忍不住又做一台，...(恕刪)

GRADO RA1等你製作^^

ADM

ADM
個人積分：131分
文章編號：35985228

131分

樓主

2012-05-20 10:00

RA-1的話已經做過太多，除非有人訂，不然應該不會再做了~
