我的LM3886 綜合擴大機大改版

zangou

zangou
個人積分：44分
文章編號：31598184

44分

樓主

2011-10-28 14:28

George& Charles 的 pcb 拆下三棵 OPAMP, 取消 DC servo, preamp, 7815&7915 穩壓改成7824&7924, 以 24V 供電

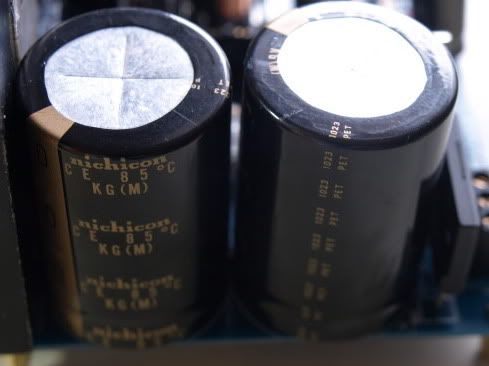

Nichicon KG 10,000uF Cap

2sk170 N Jfet 前級取代 OPAMP

pcb 修改

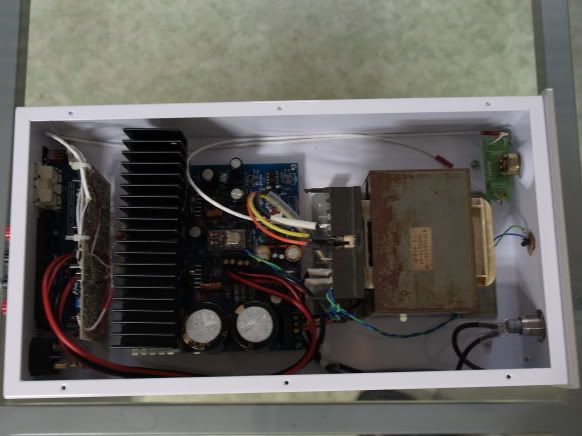

全機俯視

正面照

聲音如何? 以 discrete amp 取代 OPAMP 當然不一樣, 更耐聽, 不刺耳.
本機從前級信號路徑一直到後級都沒有電容交連.

2011-10-28 14:28 發佈

文章關鍵字 LM3886 綜合擴大機改版

zangou

zangou
個人積分：44分
文章編號：31622673

44分

樓主

2011-10-29 20:44

看似生鏽的變壓器是從報廢的SONY 擴大機拆下的, 很重..

alphamates

alphamates
個人積分：206分
文章編號：31623097

206分

3樓

2011-10-29 21:13

你識貨 , 那種早期的變壓器很好聲 , 可惜以前都裝機用光了沒留著用

monguly

monguly
個人積分：6621分
文章編號：31623329

6621分

4樓

2011-10-29 21:25

你沒有買DIYZONE的大饅頭來裝喔。

這台以前我也做過一台，聲音還不錯，不比一台兩萬的環繞擴大器差。但後來還是沒有環繞擴大器方便，就賣掉了

zangou

zangou
個人積分：44分
文章編號：31631869

44分

樓主

2011-10-30 11:27

這變壓器是過年前大掃除時,朋友知道小弟喜歡DIY, 把佈滿灰塵的 SONY Amp 送給小弟, 於是將裡面堪用的 SANKEN , Matsshita 等晶體以及散熱片等留下再利用, 算是盡環保的義務吧.

zangou

zangou
個人積分：44分
文章編號：31649268

44分

樓主

2011-10-31 10:34

用 PCB 以電阻及晶體兜出來的前級, 比換 OPAMP 來升級, 在費用上划算多了, 換不同的 JFet, 或調整輸出電流, 聲音明顯不同.

alphamates

alphamates
個人積分：206分
文章編號：31668272

206分

7樓

2011-11-01 0:19

zangou wrote:
用 PCB 以電阻及...(恕刪)

內行! 所以我還是喜歡離散原件的設計 , 因為改機彈性比OP來的廣

alphamates

alphamates
個人積分：206分
文章編號：31668295

206分

8樓

2011-11-01 0:20

搭順風船 , 這是我N年前拆老日系擴大機變壓器做的後級 , 在我阿姨家用來唱卡拉OK

alphamates

alphamates
個人積分：206分
文章編號：31668436

206分

9樓

2011-11-01 0:27

這是我N年前自己設計的MOS後級 , 也是拆日系老機的變壓器 , 有機會再慢慢介紹

zangou

zangou
個人積分：44分
文章編號：31675088

44分

樓主

2011-11-01 11:31

我還有一顆 ONKYO amp 拆下的變壓器, 次級只有一組 0-50V, 正在想如合讓它可以整流後變成正負 25V 輸出, 有建議的電路可參考嗎?
