套件來源是交直流(AC & DC)梁老大的第一台DAC產品DAC180。
原本小弟都是留在台灣工作，2001年就回僑居地一直到今年中才回來台灣，
當初走的時候所有的音響器材都關機拔掉電源線，一台也沒帶走，
過了五年回來，上電開機...嗯.嗯.機器都是還是好的
，就想說先拿DAC來把它升級吧。這台DAC的數位接收器是使用早期很有名的Crystal CS8412，
CS8412只能接收32k.44.1k.48k的數位訊號，以現今來看已不敷使用，
再加上小弟已經在聽96k.192k的DVD Audio，升級是一定要做的。
DAC Chip是採用同公司的CS4390，
這顆DAC官方資料只寫到48k的解碼，事實上它可以解96k/24bit的數位訊號，
這就是升級的目的--->96k/24bit
廢話不說，來看圖吧！

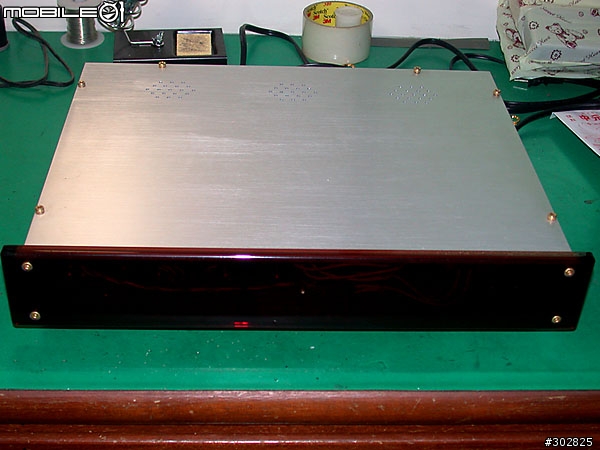

機器外觀-1
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-1a1ed6250ef3beec43cdaf40a3970271.jpg)

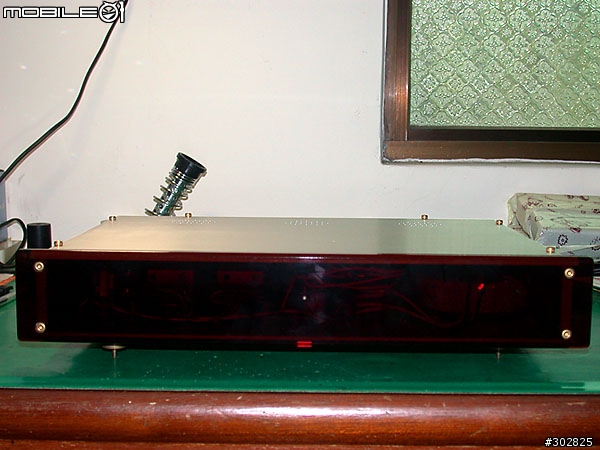

機器外觀-2
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-d7873f848b84394d84f2cd893f6de60a.jpg)

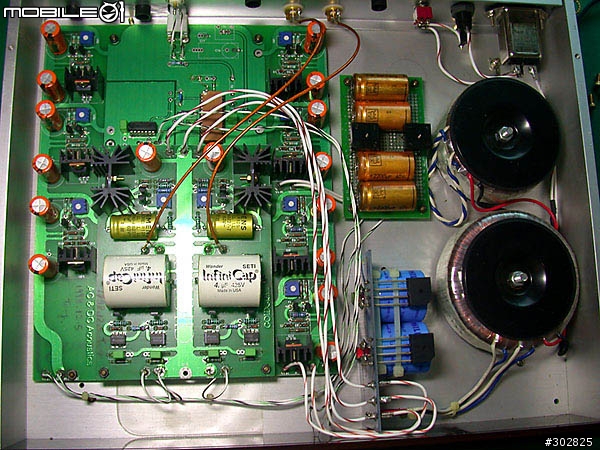

內部結構
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-60135341b299a92d399545e03b212dd7.jpg)

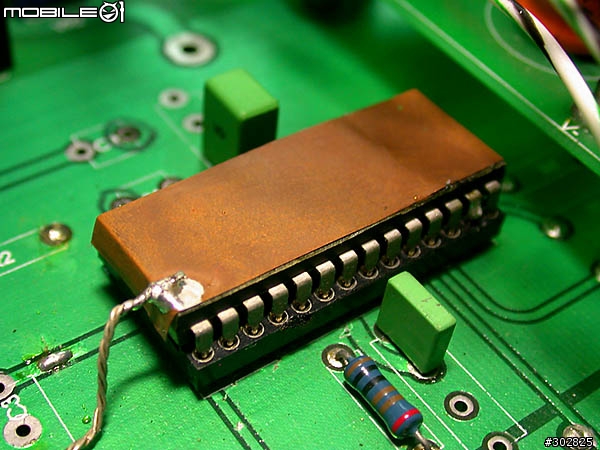

要更換的目標，為了防干擾用銅片貼在IC上然後接地。
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-c58ff75193140e0fc8bf9fb552213769.jpg)

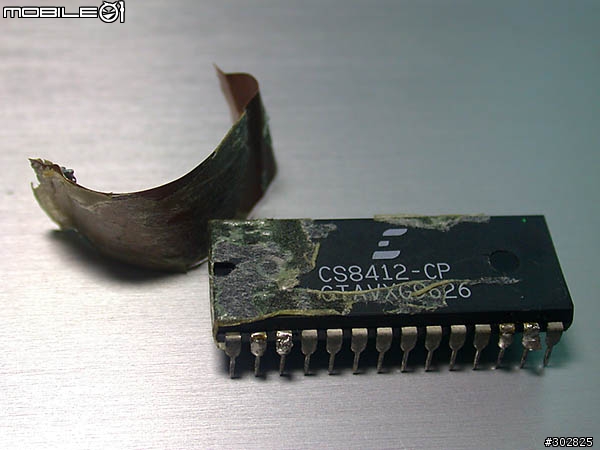

撕開銅片驗明正身CS8412
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-d003260fa3c64ce650559a220995a284.jpg)

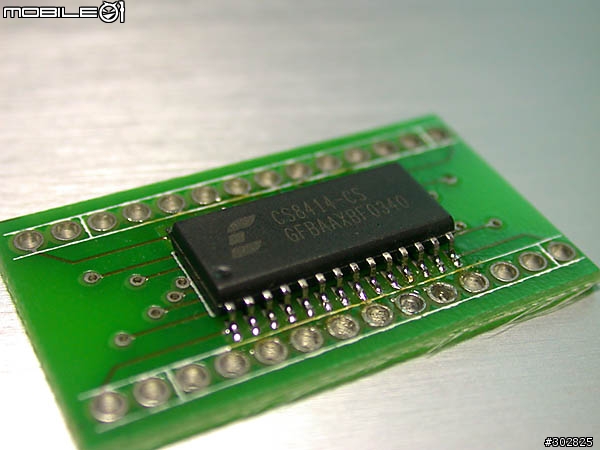

要更換上的CS8414，CS8414都是SMD設計所以需要先銲在轉板上才能使用在DIP的IC座上。
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-904b3f40dffba85dcf8b3504d4898d44.jpg)

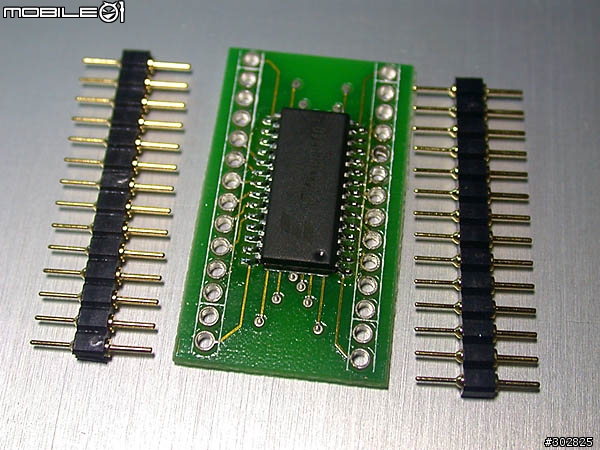

CS8414和排針
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-ff8a4663a74a0059483014008ae87ac4.jpg)

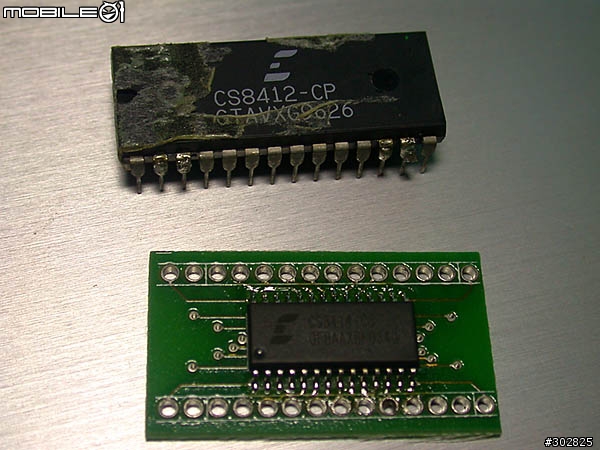

CS8412 & CS8414
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-8e6782c60f1d75f537f1747bef6a9807.jpg)

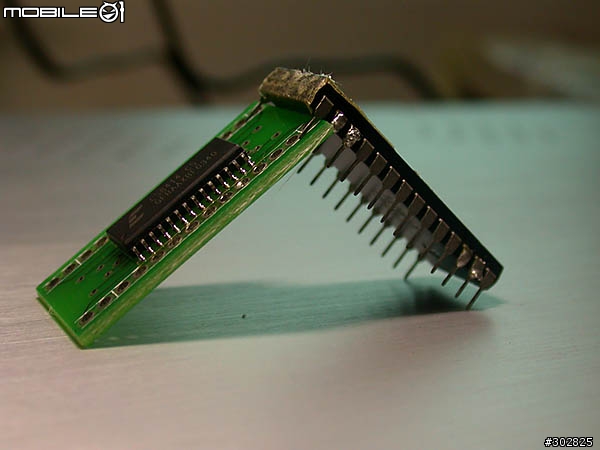

疊疊樂？
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-fc21d56a914f344eae51cd6c51776d42.jpg)

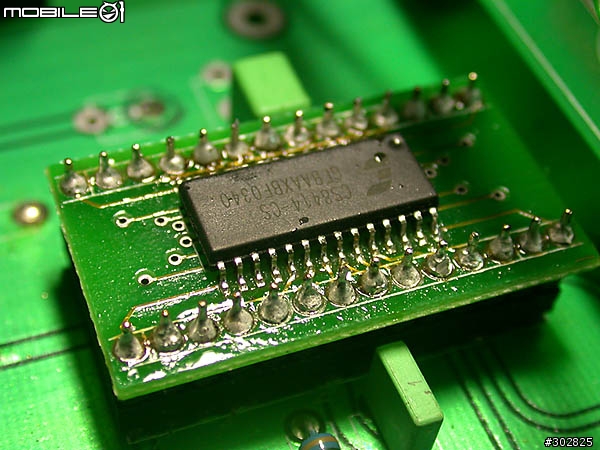

換上已經銲好的CS8414
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-d7cad9c8bac7997102b4a0ed0b7463ba.jpg)

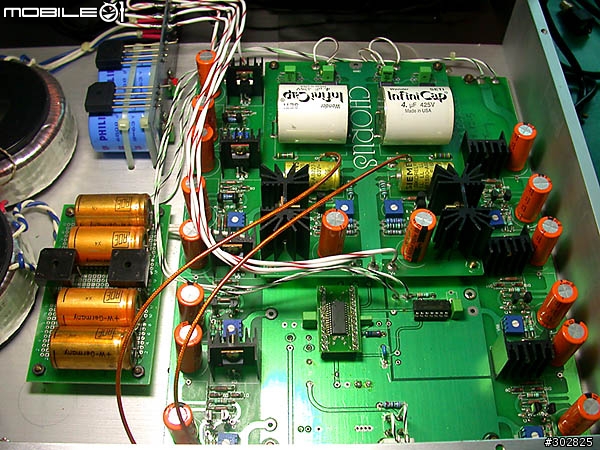

全機圖，數位類比獨立電源，七組MOS穩壓
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-0fb5fd5ef2ea1bc6ff0f4a4c4ab5c467.jpg)

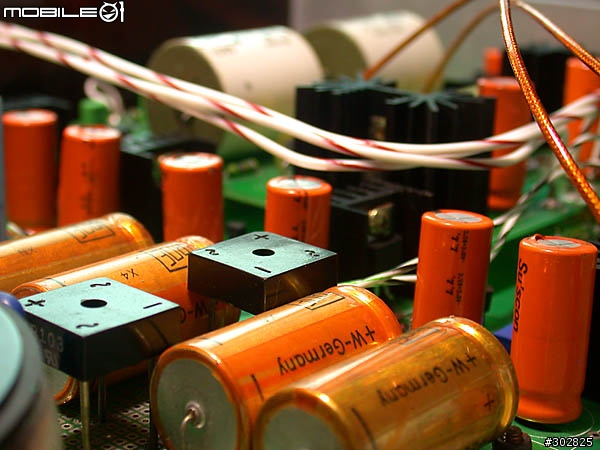

金色的ROE電解電容，西德製(數位部分的電源)
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-a3118bb477c67867254cd2cac48e65d3.jpg)

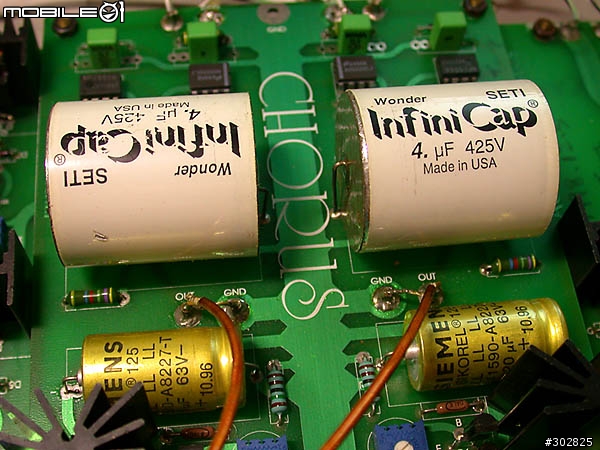

類比輸出的交連電容InfiniCap SETI
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-6f7fdee9ee2d11c13bd5d02cb847d2ee.jpg)

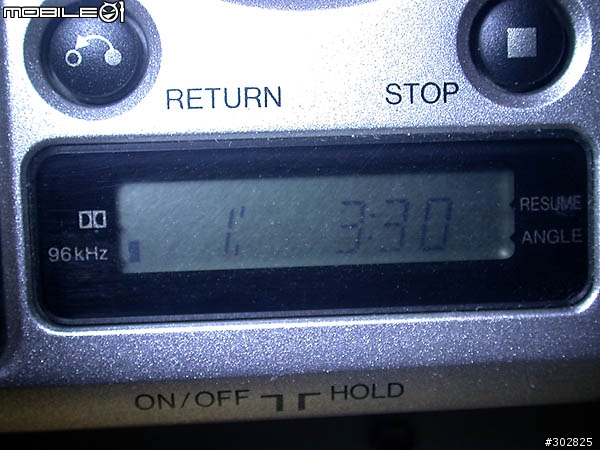

DVD Player播放96k/24bit的DVD Audio(96k指示燈亮起)
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-03f18174a084e9c9a5799482bb3bd221.jpg)

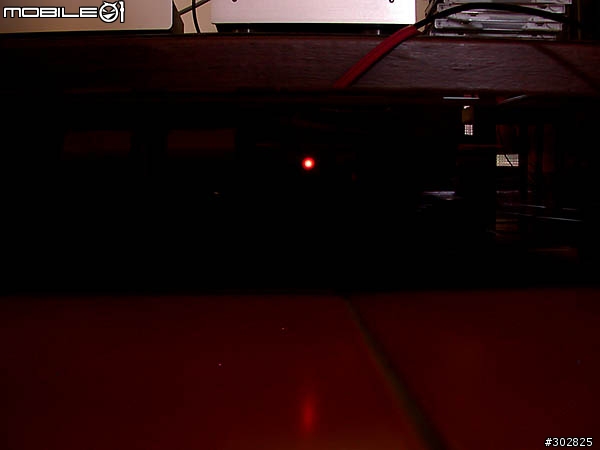

DAC Lock燈亮起
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-8977bcd3eec4e95102589b2b3625c36e.jpg)
全機風貌，面版只有一顆Lock指示燈
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-b9691578dc7ef592080e8bc4727a48c6.jpg)

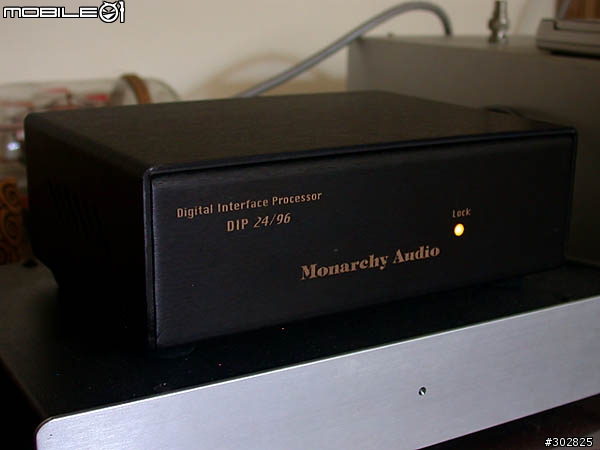

Monarchy 96/24 DIP
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-3e4263ddfd1a7abdf04eb95ff0aaf947.jpg)

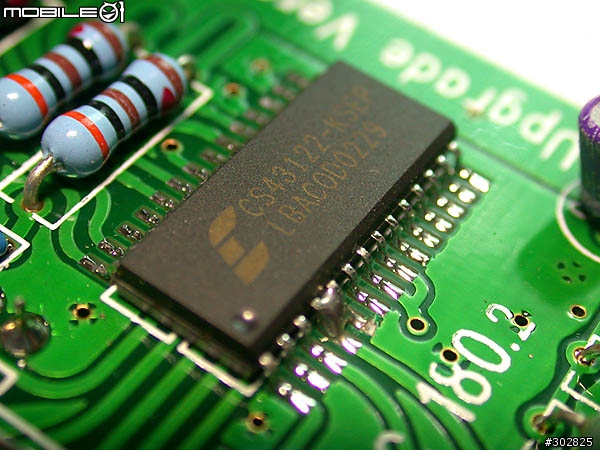

下次升級的目標，將CS4390換成CS43122，CS43122可支援到192k/24bit，
不過必須修改一些線路才能套用。
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-4df771029663b931641e2aca7e67bbfd.jpg)

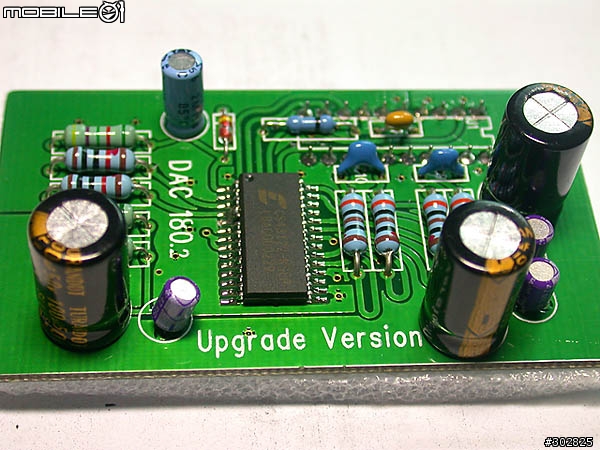

等有時間再來改囉
![[分享]老DAC升級記](http://attach.mobile01.com/attach/200610/mobile01-f855f926457cac5efbb6036b7a2706c7.jpg)
至於聲音，96K/24bit是很明顯優於44.1k/16bit的。
小弟第一次發表文章，請大家多多指教！
