想起目前服役中的 2A3 SE 後級,及17管 GG前級,
雖然小弟已有約2年,沒有再DIY管機,
只好拿這2部機器來獻醜一下.....
相信01的朋友也一定有不少的高手,
也請01上的高手不吝分享您的作品.
今天先介紹後級...
仿 SV 2A3 SE
向彰化小蔡定製的機箱
真不愧為機箱達人..完成度真高
所有的孔位準的不得了...給他稱讚歡呼一下,
原先是不繡鋼拉絲的表面處理.後來看到日本人DIY的管機,5顏6色都有
決定來惡搞一下.......
決定來個法拉力版的2A3吧,
噴漆的工作則由鐵樂士達人完成.....哈..就是我本人.

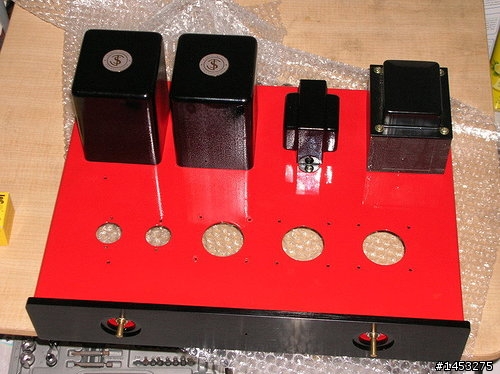

這是剛上鐵心零件時的模樣,
電源變壓器是請LOOK_T大師繞製的,
輸出變壓器是堅新的產品,
CHOKE則由別的管機拆下來的5H/250MA.
光著屁屁的模樣....

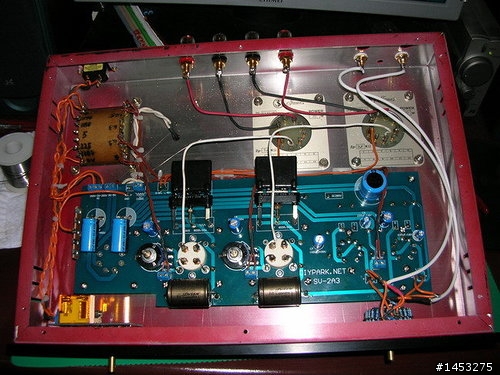

內部零件的配置...

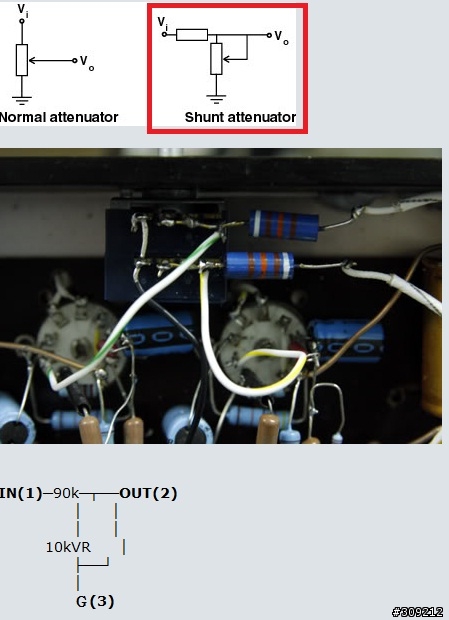

旋轉式電源開關...100K級進音量控制.
PCB上的電解電容,為荷蘭BC電解電容.
電阻使用美國DALE軍規電阻.及傳說中的WE夢幻級餅干無感電阻.
線材部份..
電源使用鐵幅龍OCC單心隔離線,
訊號使用單心6N純銀線,
交連電容就把丹麥JENSEN的油質電容拿來進補....
呵...補成這樣不知會不會拉肚子.
全機完成....努力唱歌中
------------------------------------------------------------------------------------------------
完成後約半年,全機照原線路改成搭棚.
真空管部份.
整流管..
Natinoal Union 5U4G=VT244 ,top getter, 1943年製,黑屏,是早期吊燈絲版本,方形除氣環.
功率管..
RCA的2A3(2手品)....不過價位實在是........貴死人
信號管..
Telefunken 6211=E80CC/N
聽陳潔麗醉花蔭的專輯...哇..真的會奈耶.
