可變電阻接腳問題&有人自製2.1聲道電腦喇叭的音量控制器嗎?

timeregorge
個人積分：8分
文章編號：24309452

8分

樓主

2010-12-03 20:52

小弟最近發過一篇tcs-3210維修的問題
這幾天去買了幾個可變電阻
但因為店員告訴我說,我這種比較特殊非常不好買所以我就買了兩個回來看看

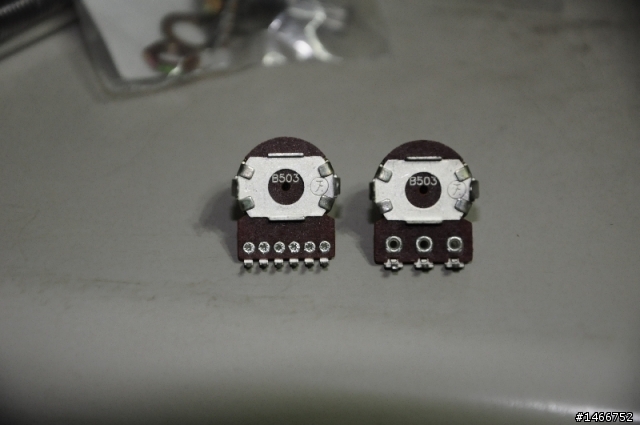

這個是原本的6隻腳的是調音量3隻腳是調重低音
可變電阻接腳問題&有人自製2.1聲道電腦喇叭的音量控制器嗎?

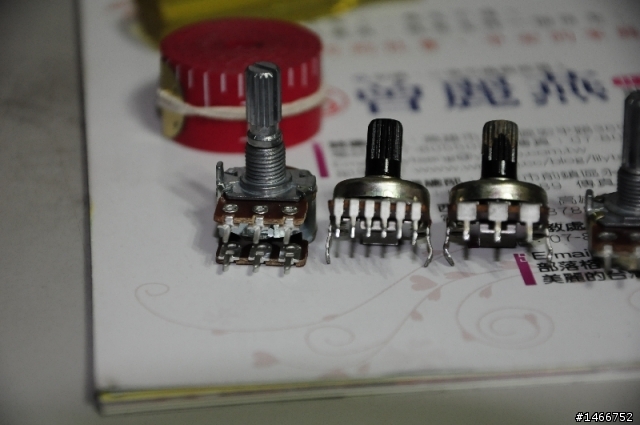

最左邊是我的6隻腳但他是雙層的,而我也不知道哪隻腳是對應哪隻腳又要怎麼接..
可變電阻接腳問題&有人自製2.1聲道電腦喇叭的音量控制器嗎?

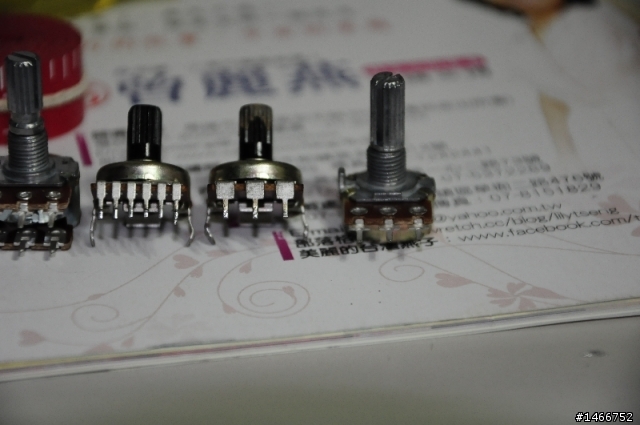

最右邊的是我買的三隻腳這個比較沒問題..焊上去就好了(應該吧

)

小弟的問題是...原本的這種可變電阻買的到嗎?(高雄)

如果買不到那那個6隻腳的我該怎麼接..?

原本的還有另外兩個扣著的那兩個勾勾

是不是也需要呢?

另外控制器剛剛小弟想到...要不要乾脆從新做一個...

可是似乎有關係到晶片還有電路問題...懇請賜教..

另外因為小弟不知道發在另外一篇會不會石沉大海...
所以另發一篇希望不要被鞭

2010-12-03 20:52 發佈

文章關鍵字問題聲道電腦喇叭音量控制器 2.1

Solaris2344

Solaris2344
個人積分：3960分
文章編號：24318197

3960分

2樓

2010-12-04 10:17

timeregorge wrote:
小弟最近發過一篇tc...(恕刪)

樓主是電機電子相關科系畢業的嗎??是的話,用三用電表去測量就可以找出相對應的腳位

不是的話,實在是很難用三言兩語就可讓你了解可變電阻的原理

OK ~ 看得懂上圖中右邊實際可變電阻跟右下方符號的對應嗎??
通常1,3腳位間用電表測量有一個固定阻值(音量控制多是10K歐姆 or 100K歐姆 or 250K歐姆)
看了一下圖片,你的原始可變電阻阻值應該是50K歐姆的規格(B503 = 50 x 10的三次方,樓主買對了嗎??)
這不管它,反正是不管如何轉動轉軸,電阻值就是保持不變;如此就找出1,3腳位

接下來1,2腳位間只要轉動轉軸就可明顯看到阻值的變化;假設逆時針轉動代表2的箭頭符號是向左邊靠近,那阻值是漸漸變小後為0,順時針轉動代表2的箭頭符號向右邊靠近,阻值漸漸變大後為50K歐姆(就是該可變電阻的標示規格值);若是2,3腳位的話,那上述的過程中阻值是反過來變化的

嗯~樓主頭昏了嗎??6隻腳的怎麼測量??把它想成是2個可變電阻作在同一個機構中就好了
推測一下舊可變電阻的腳位,左三隻腳一組,右三支腳一組 <= 這不一定啦,要用電表慢慢測出來(為何要做在同一機構中??因為是雙聲道咩,而重低音只有一聲道囉)

那接下來又如何將正確腳位接上正確的位置才能控制音量大小;測量舊可變電阻轉動方向的阻值變化來找出相對應的腳位;假設逆時針音量變小,表示阻值變大,順時針音量變大,表示阻值變小~~

突然想起..........樓主有三用電表嗎??沒有??找個懂電機電子的朋友幫你比較快啦~~~

Vanity is definitely my favorite Sin ~~~ "The Devil's Advocate" ~ John Milton

timeregorge

timeregorge
個人積分：8分
文章編號：24324570

8分

樓主

2010-12-04 18:55

這位大大謝謝您您的細心講解,小弟應該沒有買錯因為我是直接拿去電子材料行買的

而其中重低音的3隻腳的小弟也接好了,是可以用,可是不知道為什麼感覺不是那麼的有POWER?

另外喇叭一樣是一隻有聲音一隻沒有聲音這要怎麼辦呢?

IC板上有一顆IC

4558D JRC SUM4C24

是不是這個壞了呢?能買的到來換嗎?

謝謝您唷

mnyoung

mnyoung
個人積分：44分
文章編號：24329723

44分

4樓

2010-12-04 23:53

JRC4558是低噪聲雙運算放大器集成電路,最適用於作有源濾波器,補償放大器,音頻前置放大器,均衡放大器以及在電子儀器,儀表中用作各種線路的放大器

看看是否有脫焊的現象吧，放大晶體有問題會無聲吧

timeregorge

timeregorge
個人積分：8分
文章編號：24337139

8分

樓主

2010-12-05 14:01

謝謝您的答覆

但不好意思小弟想請教一下

什麼是"托和"

mnyoung

mnyoung
個人積分：44分
文章編號：24341635

44分

6樓

2010-12-05 19:53

焊點脫落新注音原先顯示正確可能因為後面的字影響抱歉未再細看一次

timeregorge

timeregorge
個人積分：8分
文章編號：24346084

8分

樓主

2010-12-05 23:16

噢!!!當初在爬文的時候其實小弟也看過了

是都還黏的好好的我也有對一些焊點重新補焊過了

無奈....她還是不願出聲

謝謝您的回覆~

mnyoung

mnyoung
個人積分：44分
文章編號：24346505

44分

8樓

2010-12-05 23:36

我的kinyo 2.1 speak 也是焊點外觀看不到異狀，朋友把全部接點都補焊一次後就正常了，這對衛星喇叭是兩音路單體也自己改裝過無極性分音電容聲音改善許多才盡力醫治，電影專用。

不然我還另有一部 sanyo 2.0 兩音路單體也自己改裝過無極性分音電容改善聲音，開關在前面方便電源 on/off 。

3 in to 2 out 接 2 部 speak
訊源:Pc Mp3 player
