網路上的名機不少
像
3q5 408a 等等
在網路上閒逛突然發現一台
有雙sw 的前級
年代已有30年
雖然不是有多少技術的改進
方便倒是 一個重點
就動手 diy

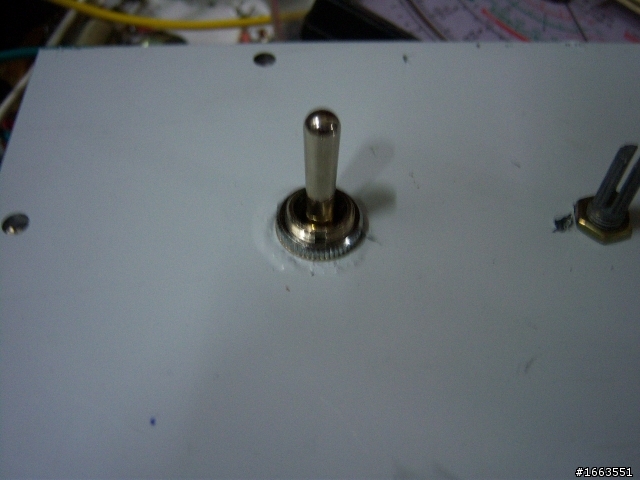

sw 加上4 in 的 端子 in 和 out 一共 2組
開孔要先用鐵鎚先定位然後再開 12mm

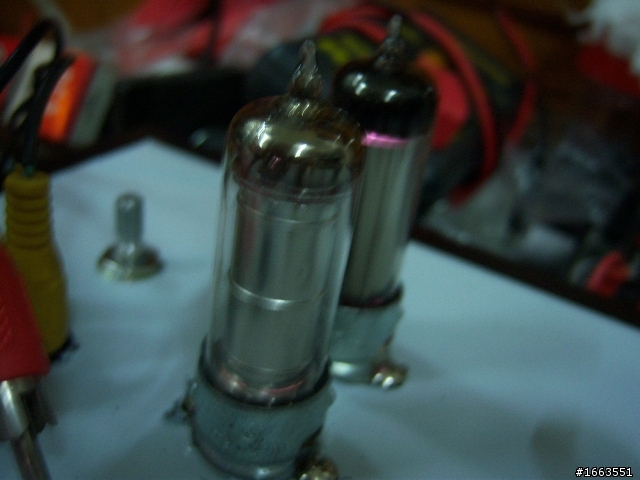

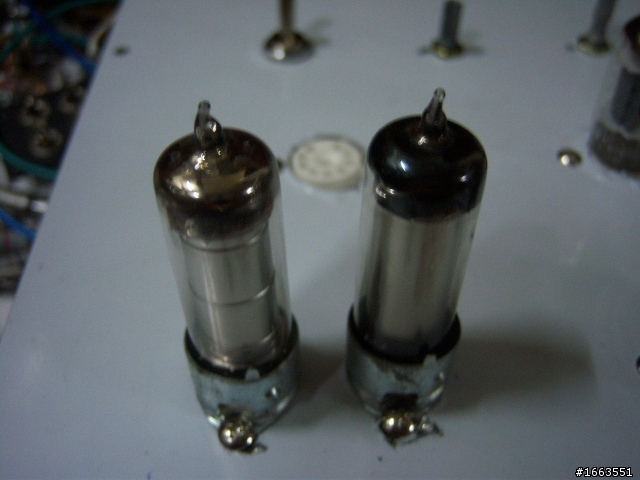

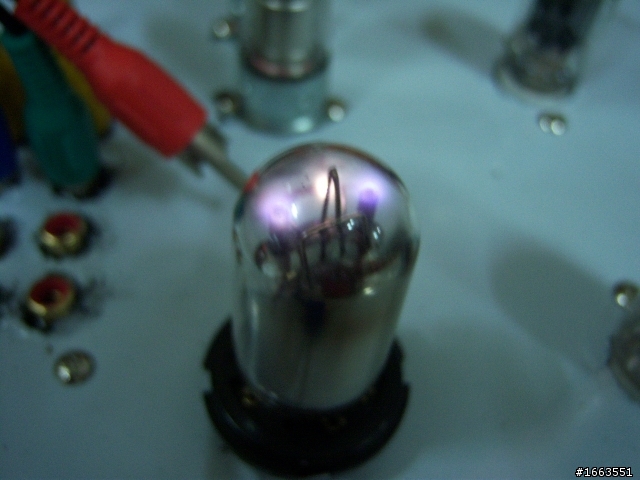

由於前級電流 較小 通常要用 穩壓管 一方面穩壓 一方面穩流 oa2 串聯兩隻
再用一隻電阻串聯來調整電流 小七腳的 管座較精密開孔實在很難做到專業的水準

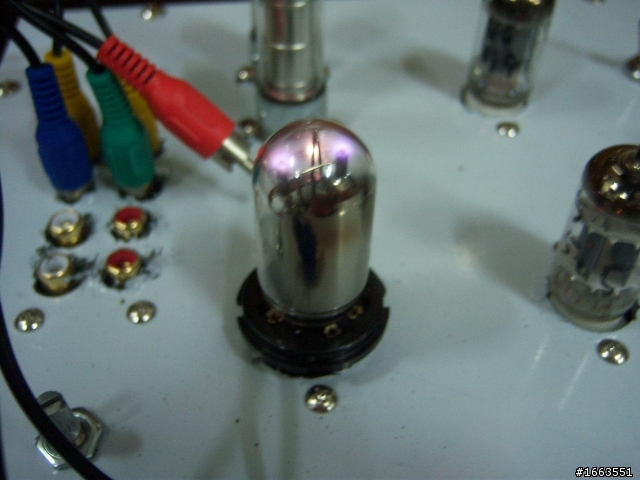

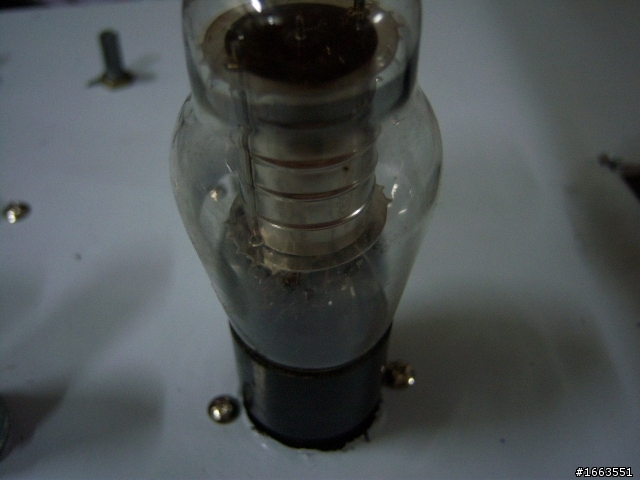

這一隻大八腳應改是整流管等裝好再來換上有點燃的相片6x4應該是很不錯的考慮
5z4 等等

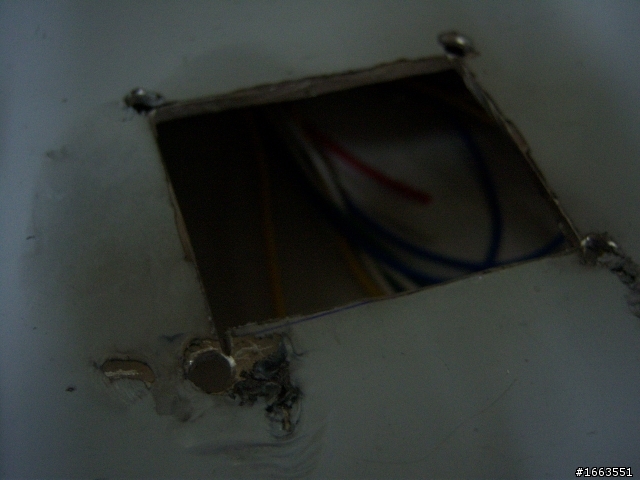

開方孔 要花很多時間
偷懶開圓孔 只是 完工要改電源的電線

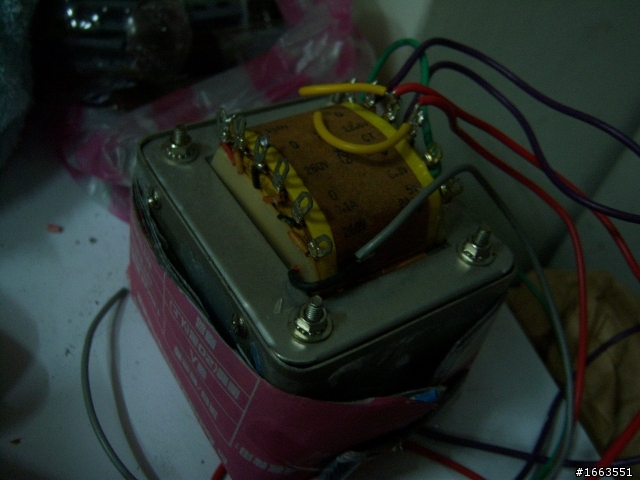

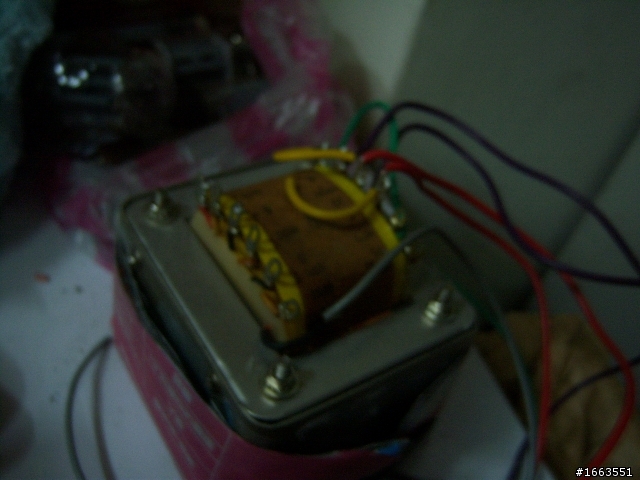

js929 的前級專用電源變壓器
用手持的電鋸開在用金工鋸子鋸斷
12au7 或12ax7 或 12at7 常常有人裝工作點不同

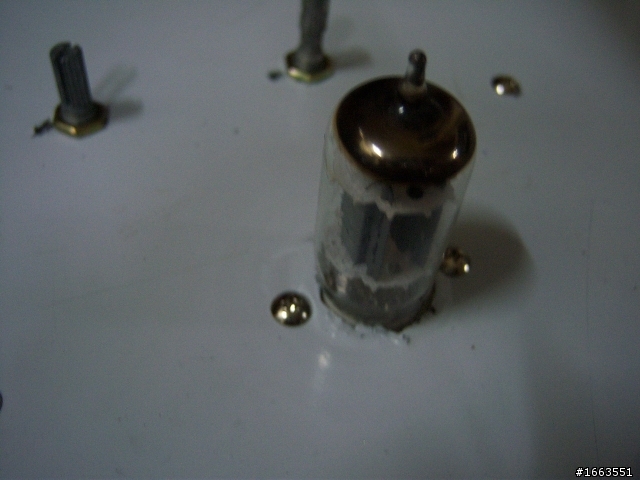

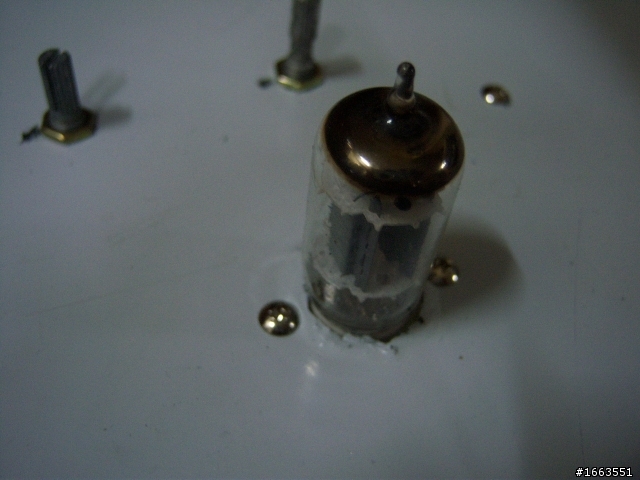

這一隻是ge 12au7

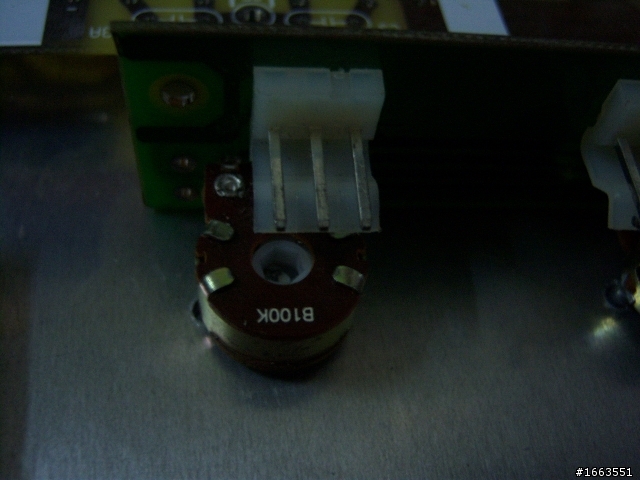

vr 有vol bal 兩個 用b類100k 或250k
pw 的開關
有db 檔的 三用電表
最近都用有檔的ac 三用電表來找哼聲
或是用電阻來找
找不到就要用示波器
變壓器要先包起來不然鋁片會刮的粉花

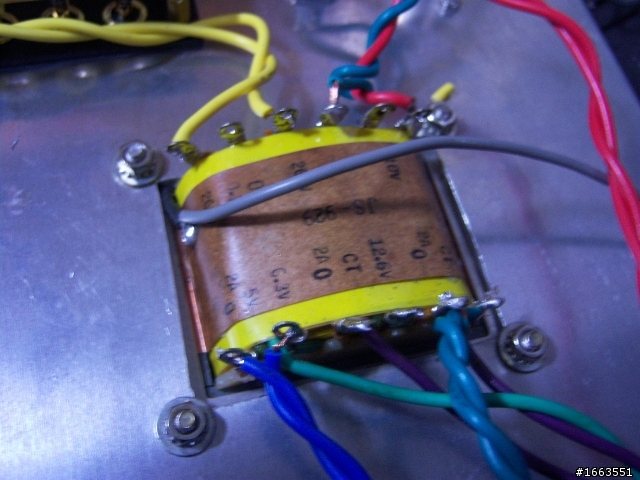

蓋式的變壓器孔位

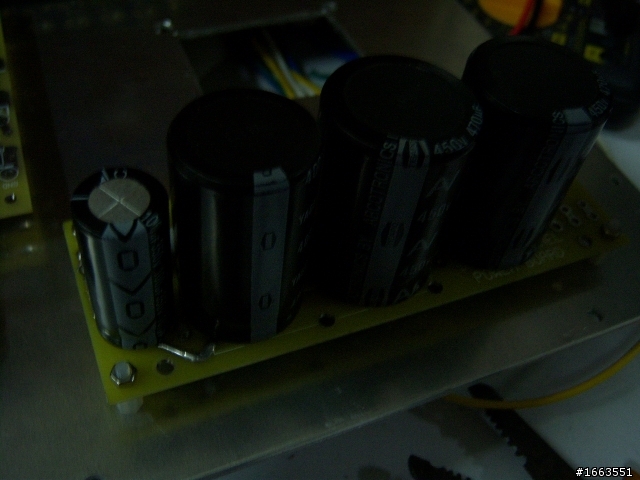

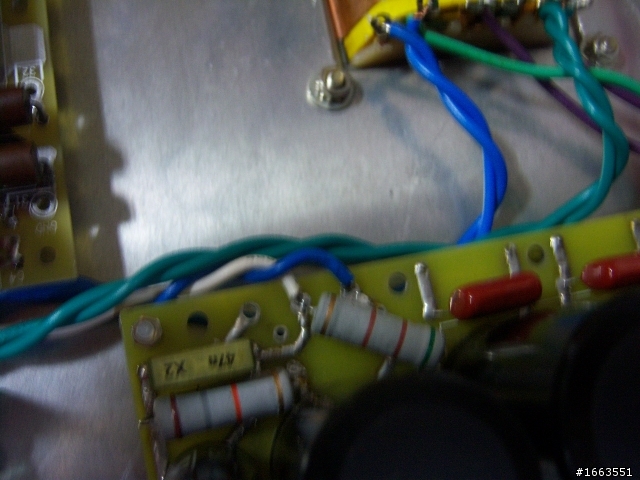

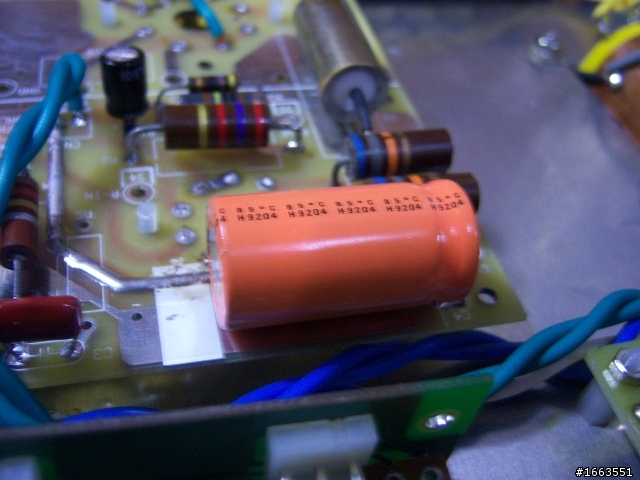

電源板子電容的家

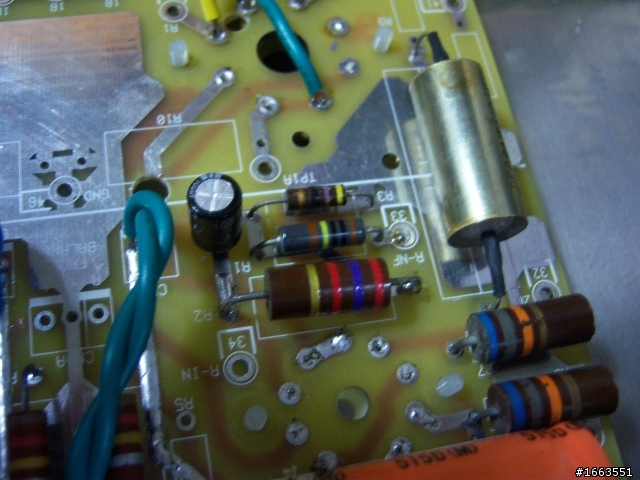

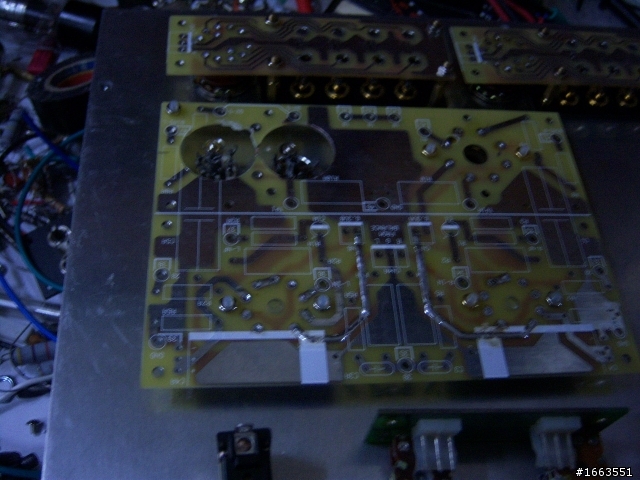

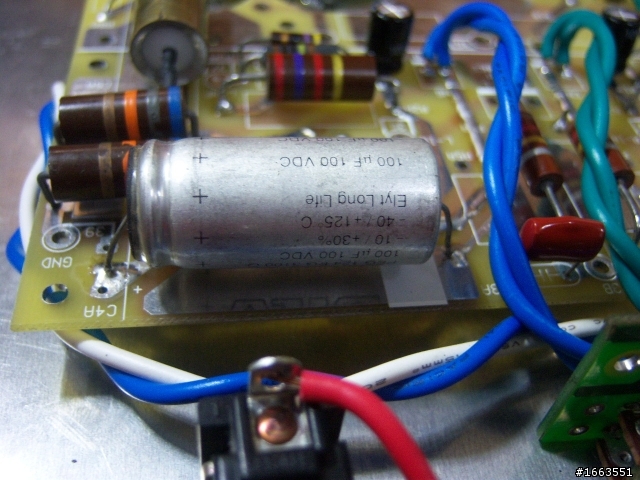

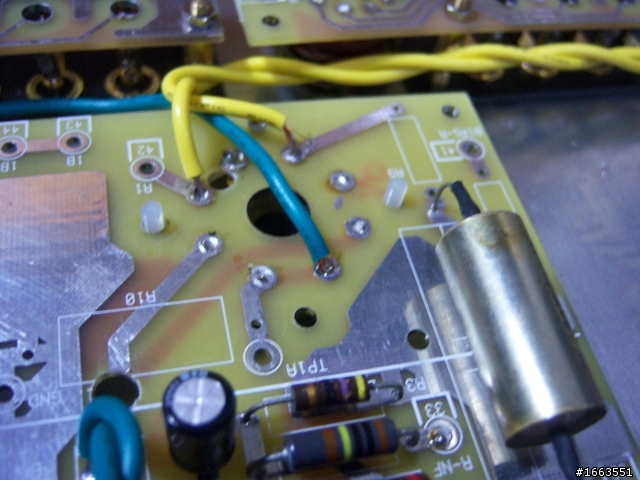

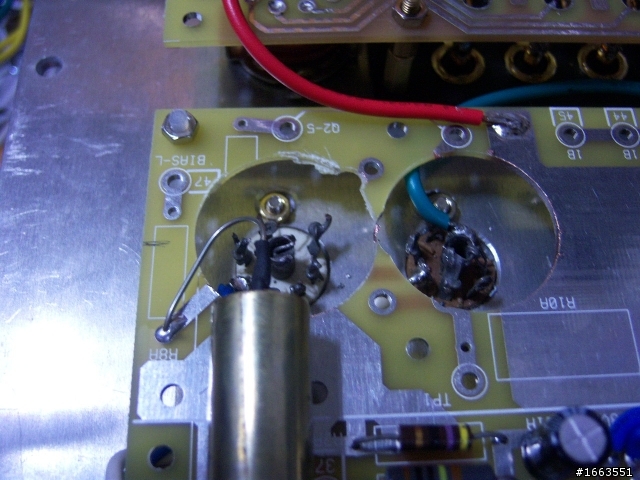

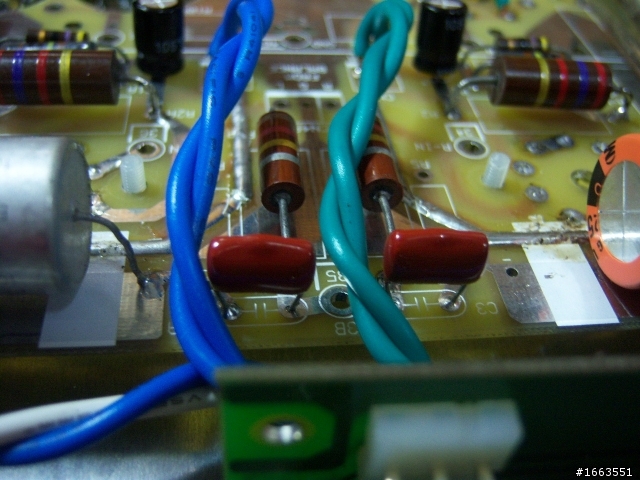

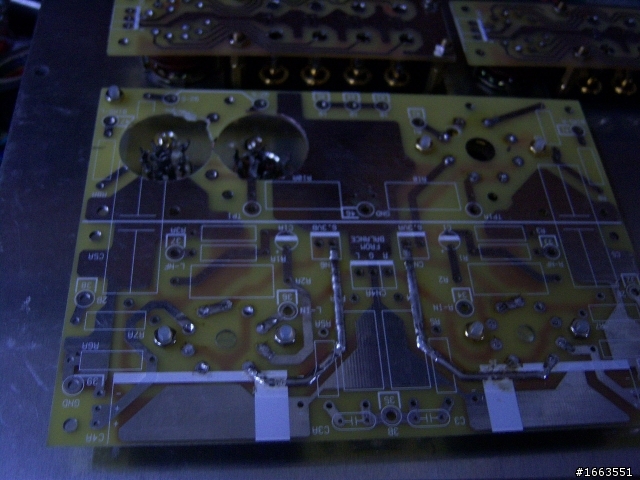

mb 是 用se 的pcb 下去改的還沒有上電阻
朔膠銅柱

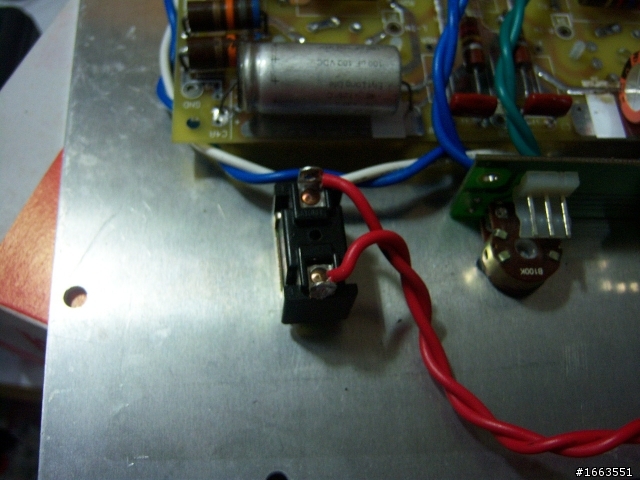

pw 的開關 和 vr 的 pvb
vr
pw

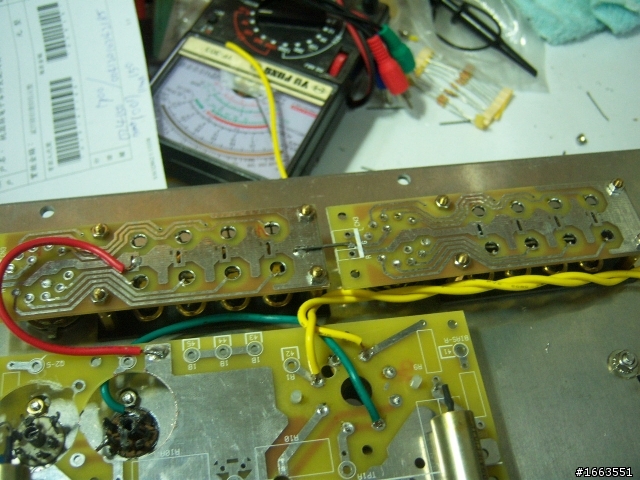

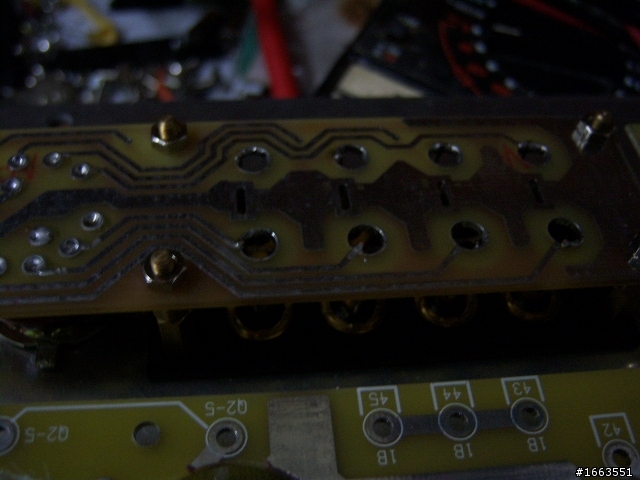

輸入端子加上sw 的pcb 要把高度用 銅柱調到水平

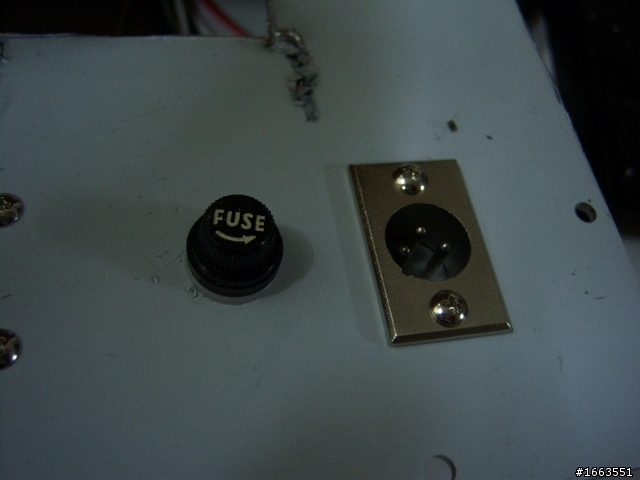

fuse 和ac 公
小七腳
未完
下一次就要跑跑電線
清涼消消暑氣
