都是 灰鐵烤漆 的 機箱 終於 向 鋁箱邁出一小步

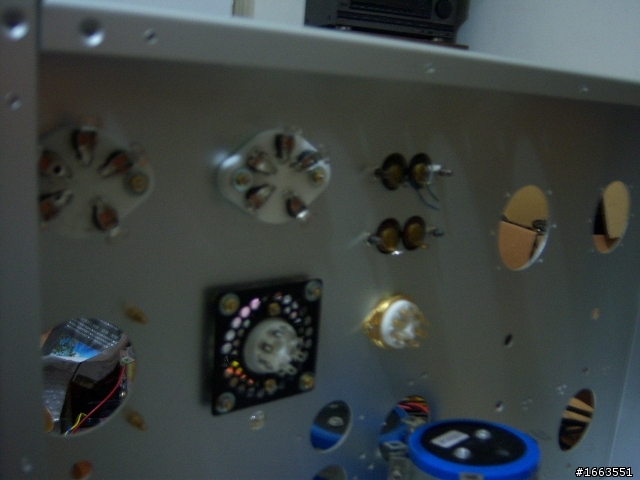

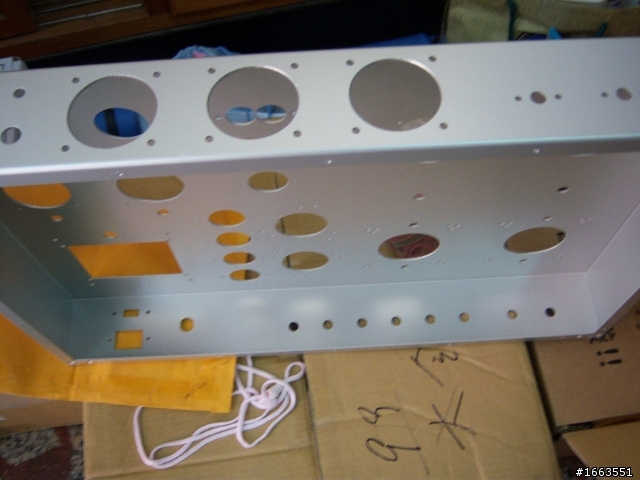

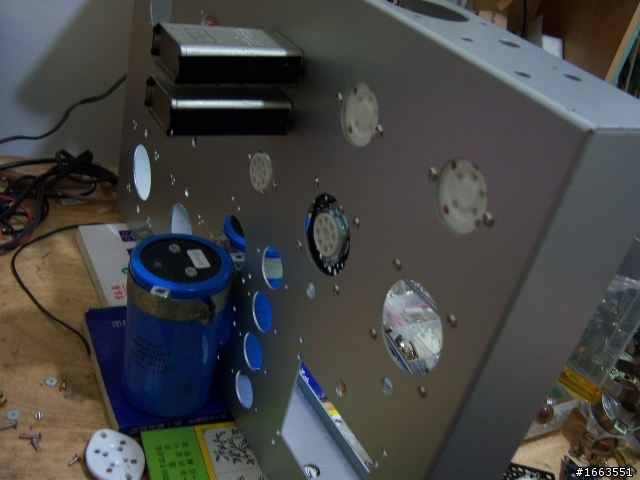

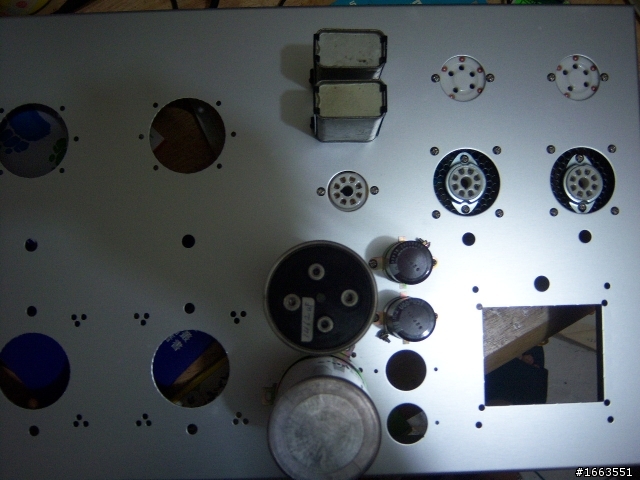

鋁箱的前面

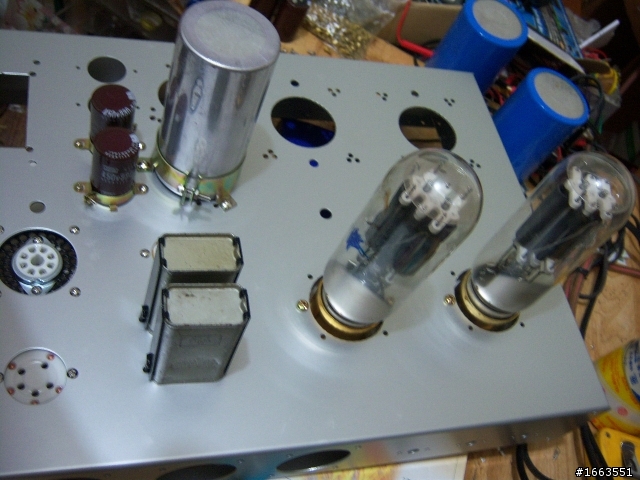

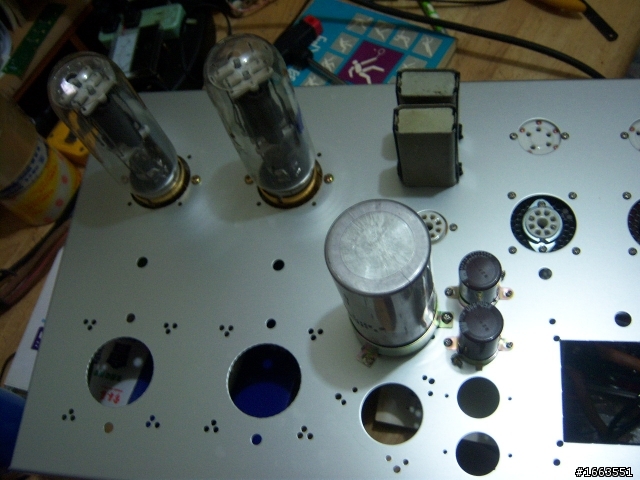

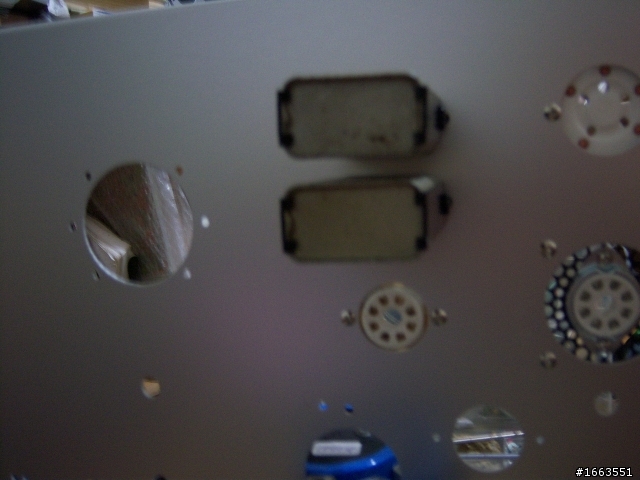

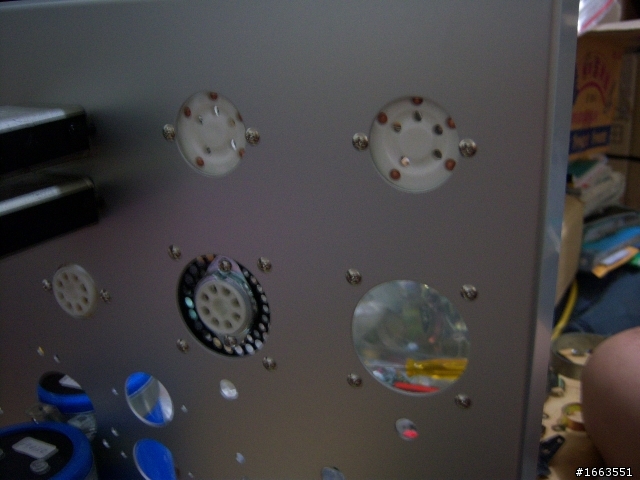

鋁箱的正面

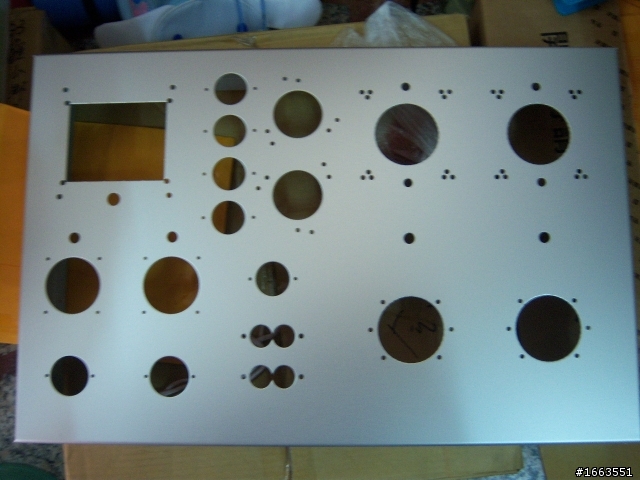

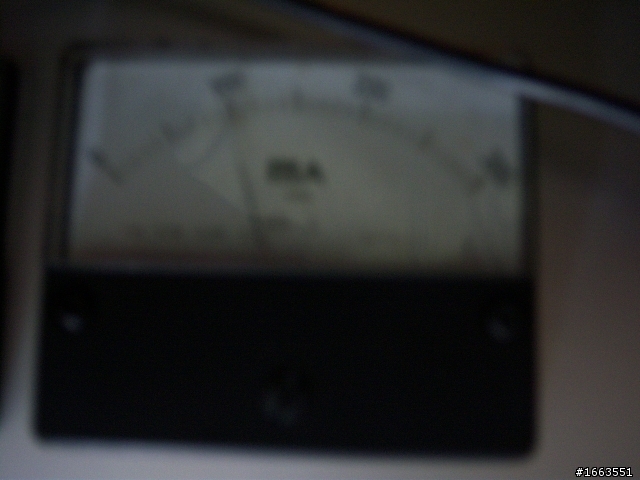

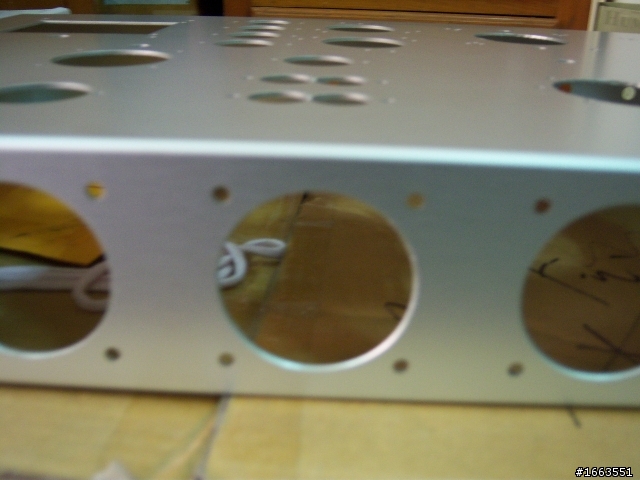

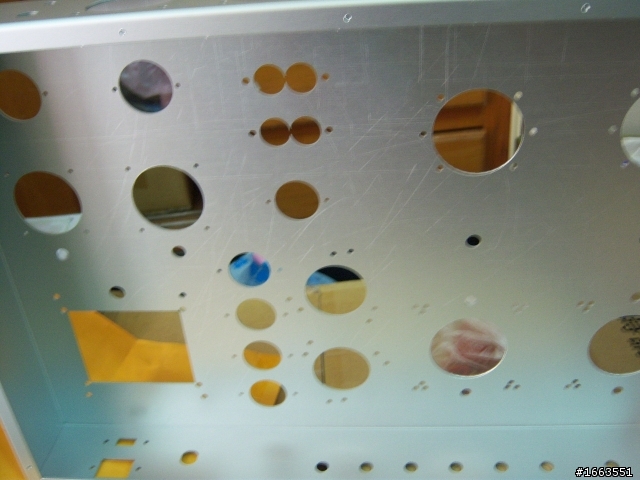

鋁箱的 MA表的孔

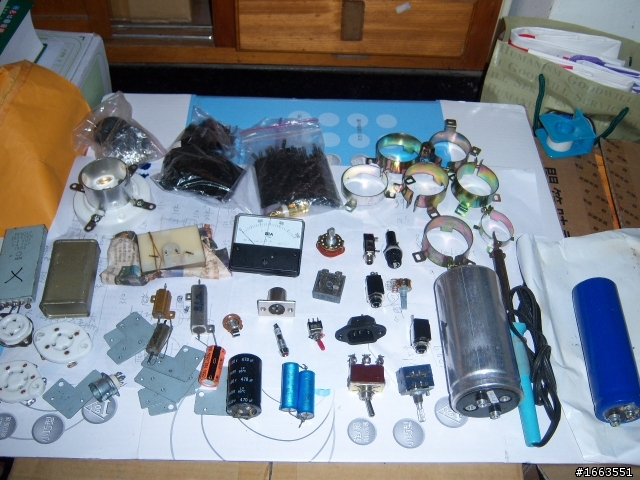

搬出零件

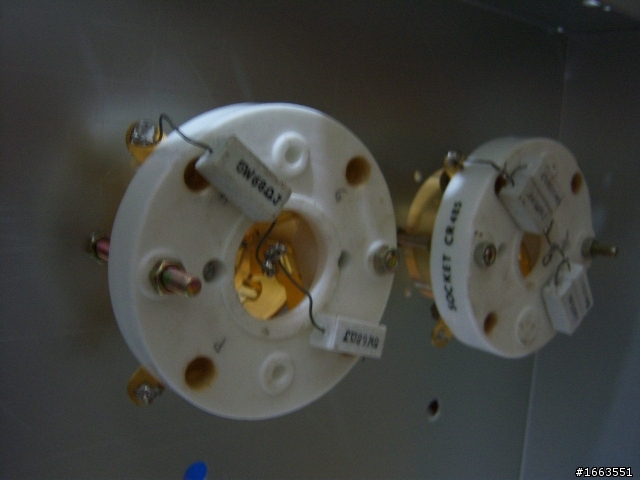

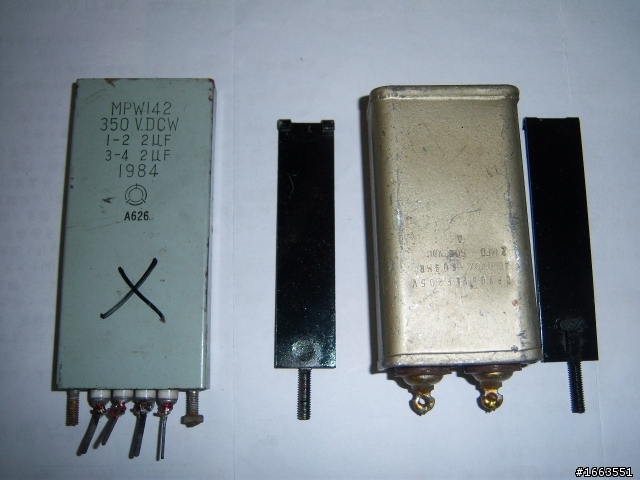

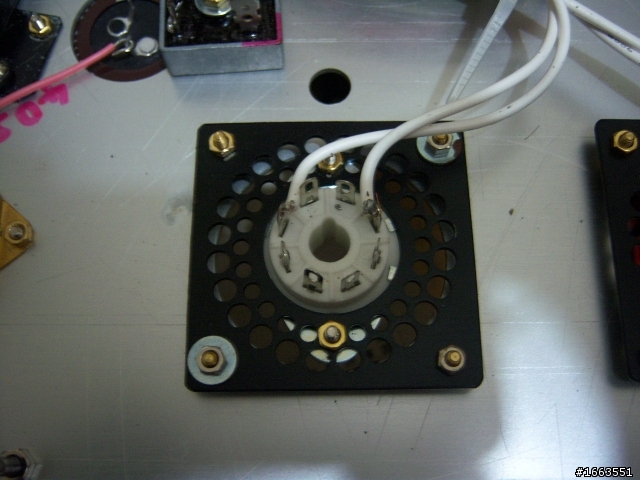

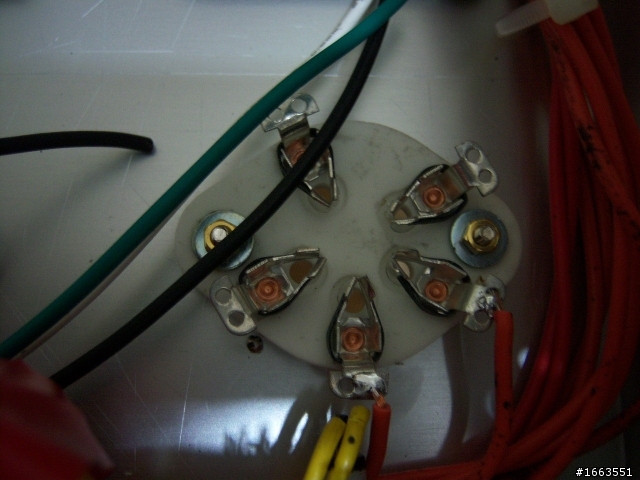

左下角 UX4 UX5 211管座 各種開關 左中 有 油質電容 2U 630V 合 雙連 耐壓 350V

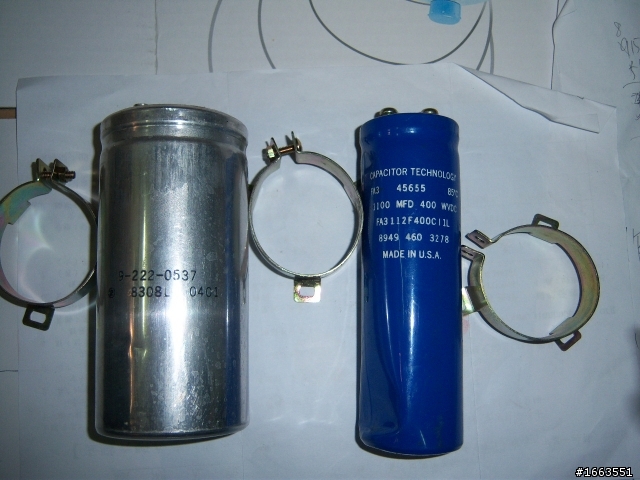

右下角450V 1800U 400V 1100U 書卜睿 電解電容 很粗壯 50 MM 60 MM 74 MM
前一張有未烤過的
DALE 電阻的固定鐵片 自己也要烤一下 有時 鐵片 沒有 烤漆 自己來動手

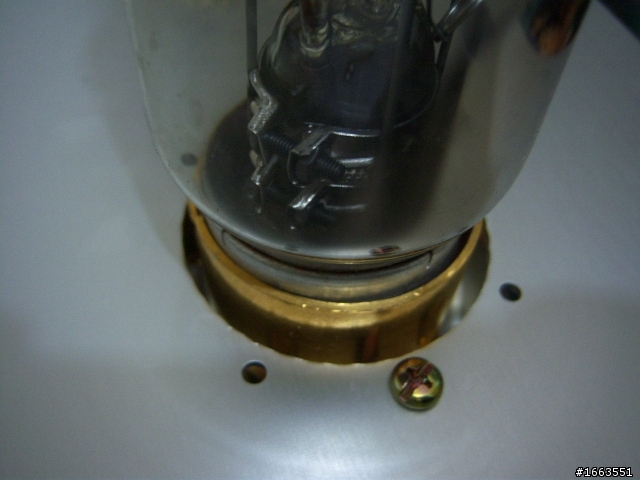

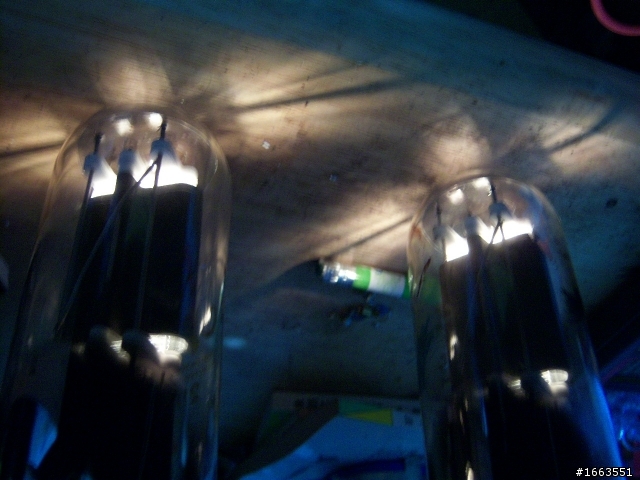

找出211的資料

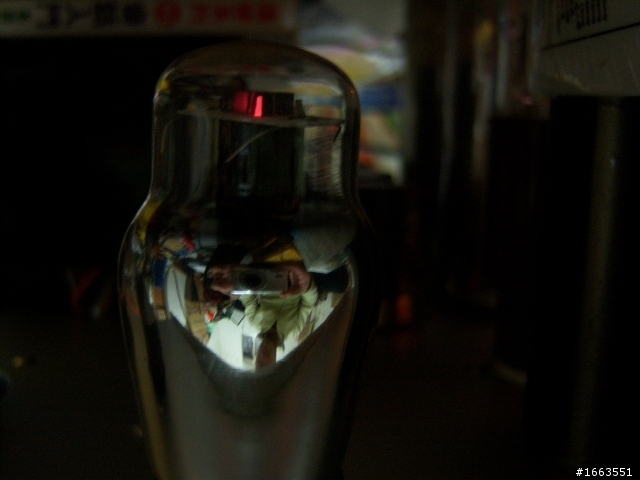

右下角罕見的DA60 DA42 新店ˇ的大老 有出貨
考慮要油質電容交聯 還是要兩級直交

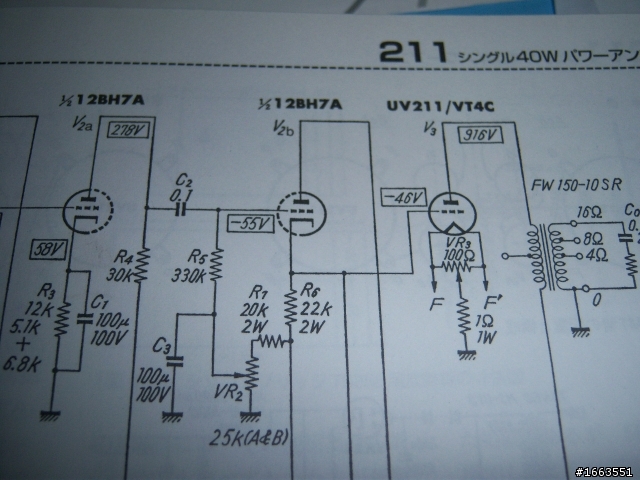

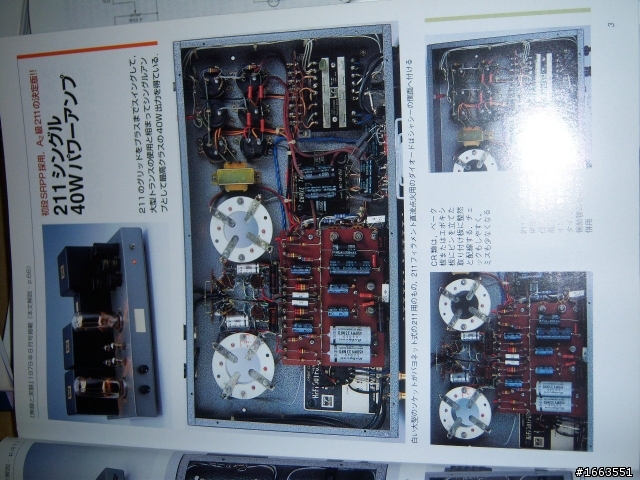

書上市用 12BH7 固定 偏壓 兩級直交

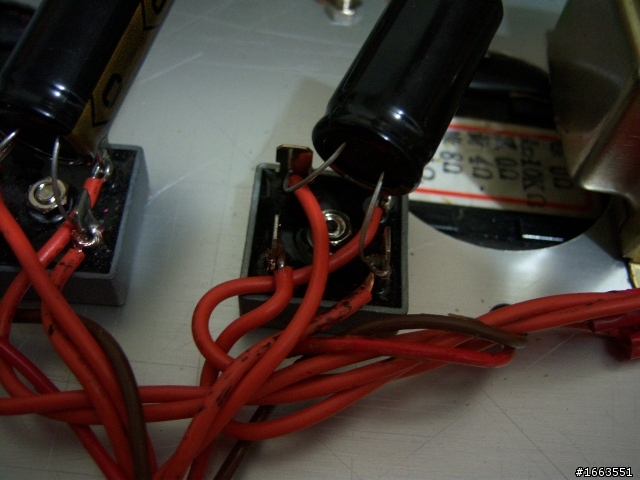

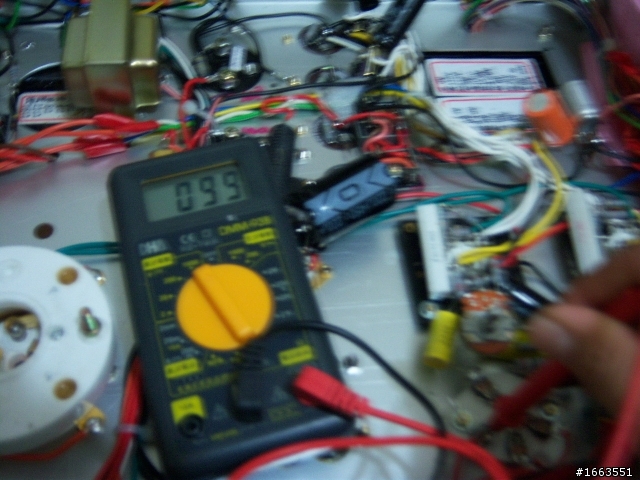

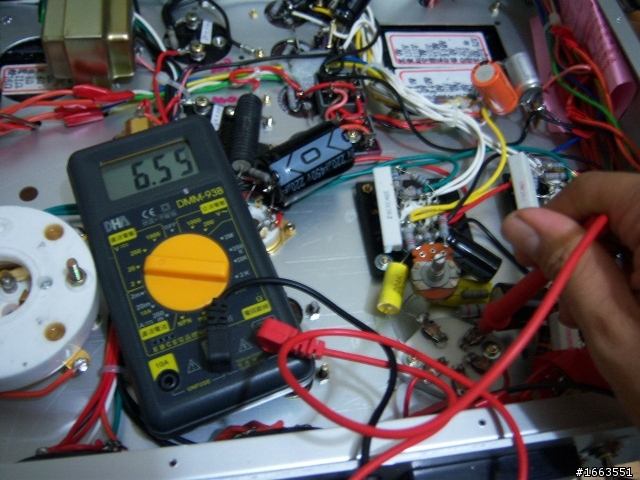

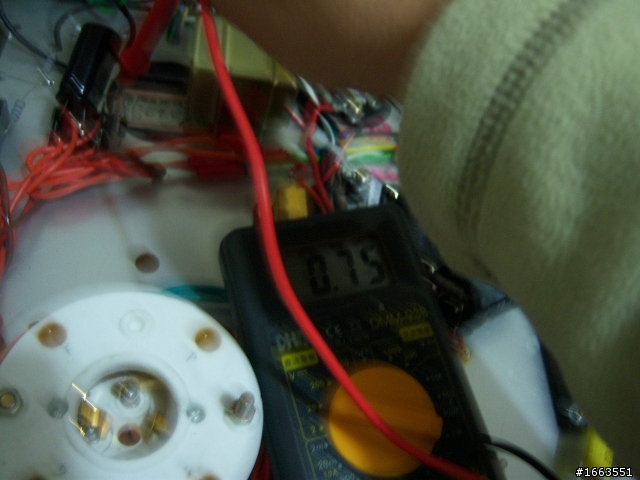

散光處的下方 電路板就 是 提供 偏壓 的 BIAS
我 挖的是 42 的 大孔 四各 所以 要 用 6SN7 推 6L6
或 是 27 推 6B4
比較常見的 是 6SN7 推300B 再推 211
而功率管 可以 選 805 211 845 813 是 很有 彈性

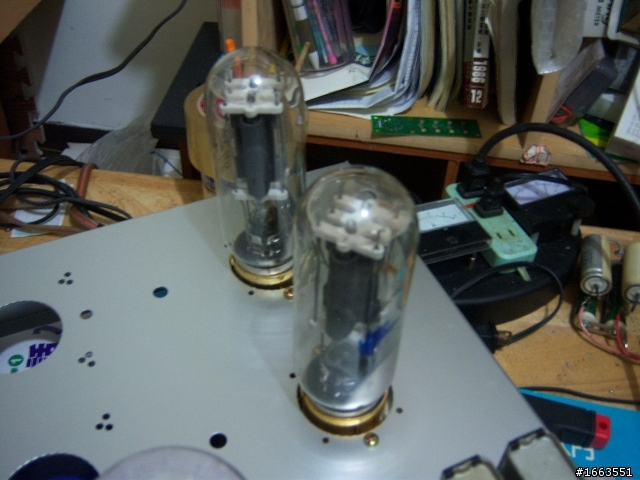

書上用211 功率 40W
補上電容 放大圖

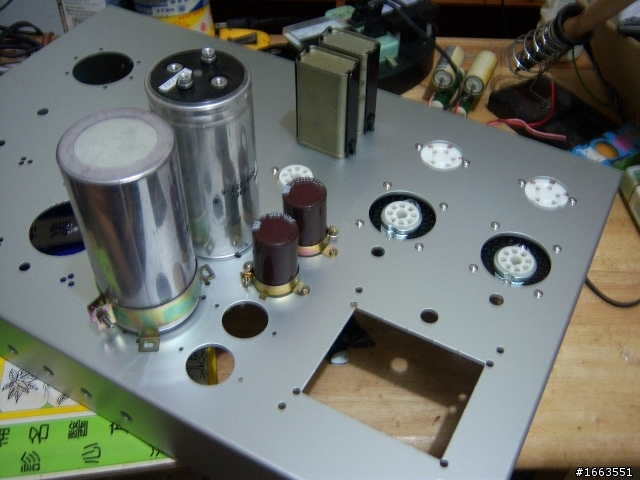

電容架 自製 烤漆完的樣子

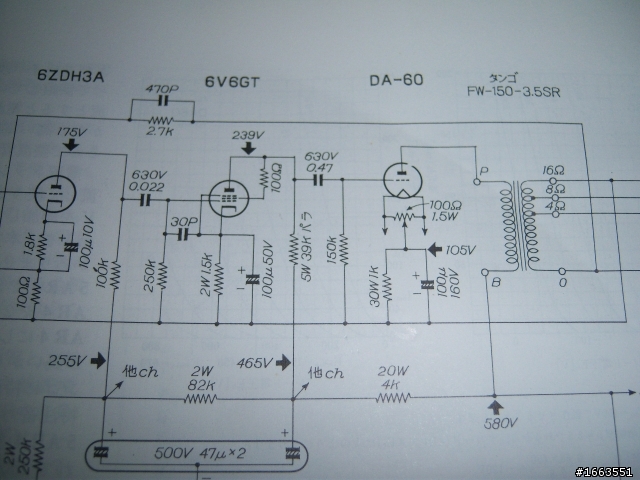

交聯的方式有很多種 油質電容交聯 DA60 630V 0.47U
兩級直交

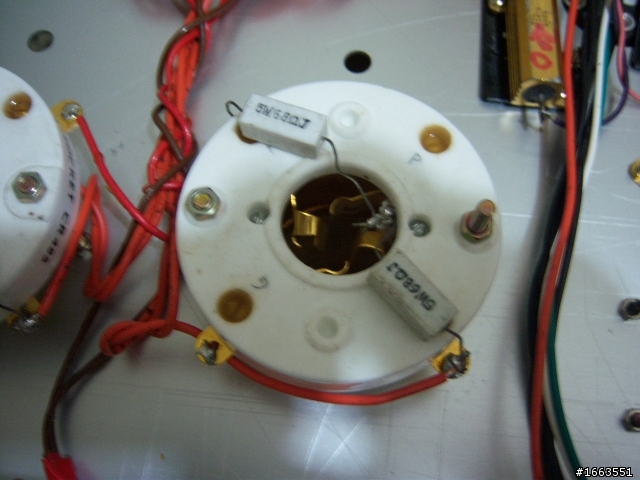

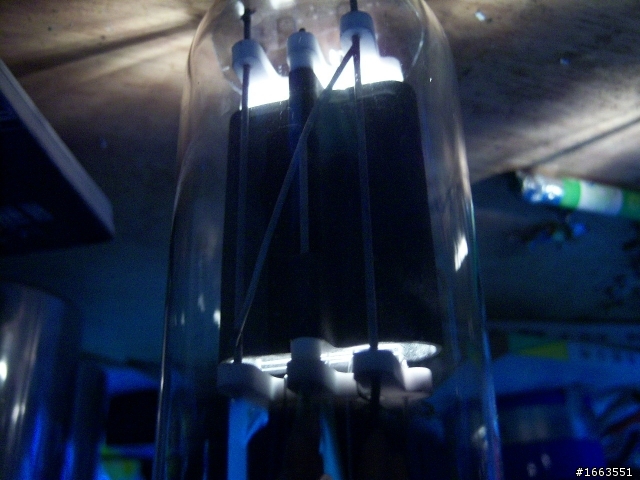

211 的 VA 950 VG1 _46 P 40

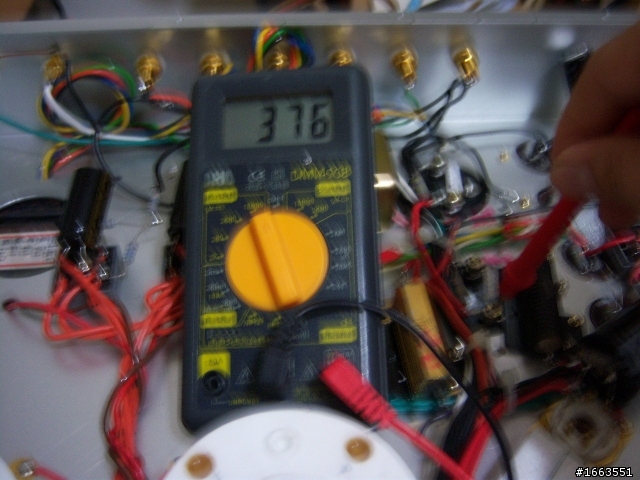

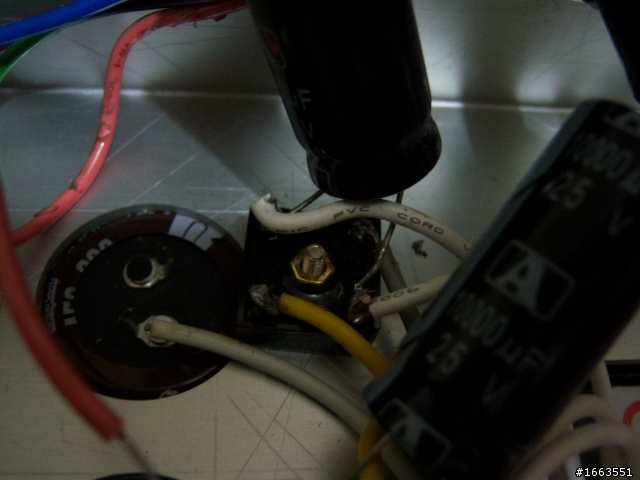

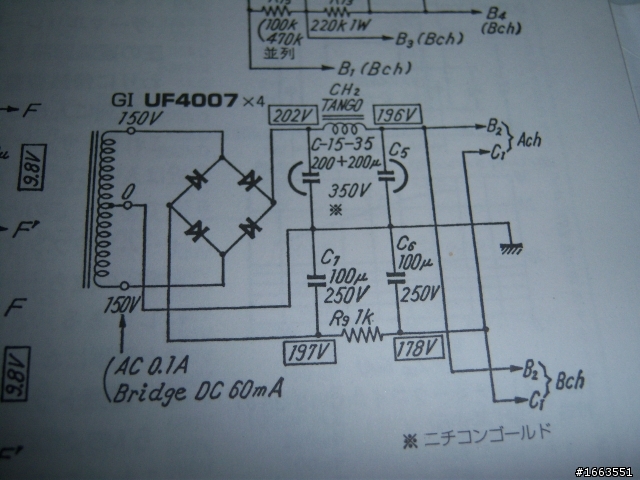

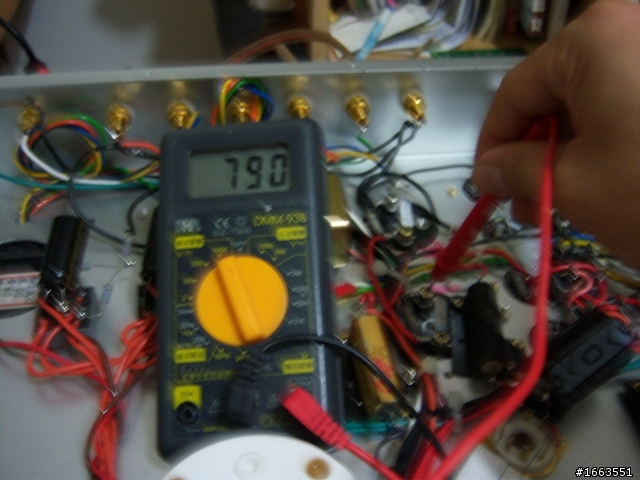

的電源供應

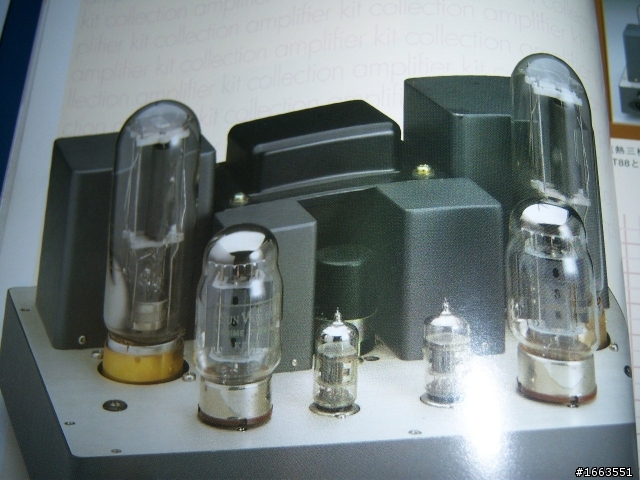

變壓器交聯 雙三極管 推 KT88 或是KT100 INTERSTAGE 211

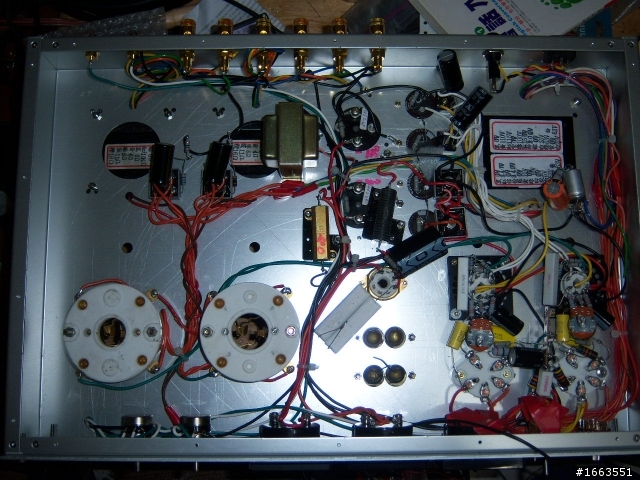

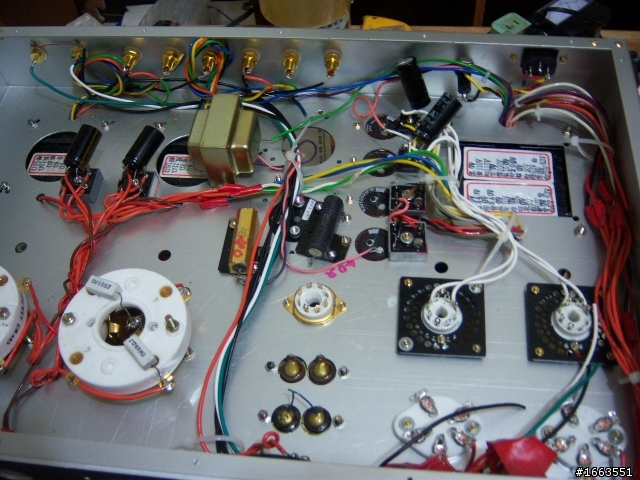

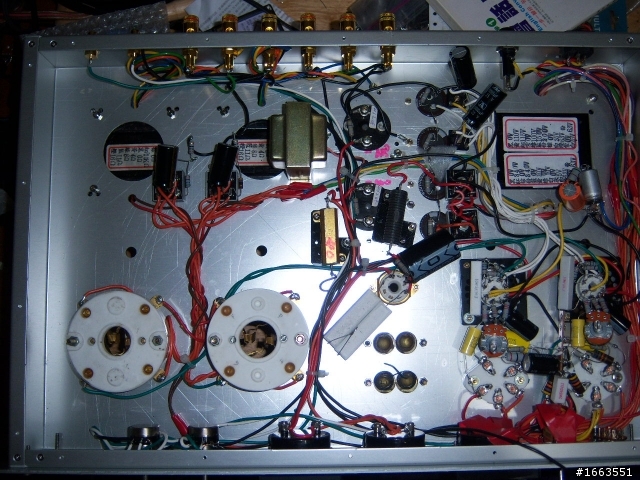

施工中 待續
