罕見名器製作集 EL152 PP 20W 輸入變壓器輸出變壓器全古典發燒的管機

sunmooncd96
個人積分：0分
文章編號：19395171

0分

樓主

2010-05-10 12:13

罕見名器世界名機迴路檢證
OB3穩壓管
德國系EL152 TFK 古典管
JS輸入變壓器
JS 輸出變壓器
鋁面板
6SN7 推挽
油質電容交聯
蘇埔瑞古典電解電容
工業級機箱
鍍金輸入端子輸出端子
很Q的音質

解說

開閃光燈

罕見名器製作集 EL152 PP 20W 輸入變壓器輸出變壓器全古典發燒的管機

罕見名器製作集 EL152 PP 20W 輸入變壓器輸出變壓器全古典發燒的管機

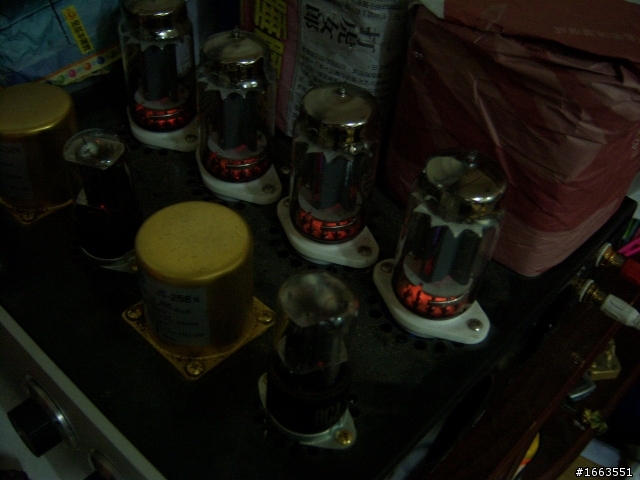

燈絲點燃的照片

罕見名器製作集 EL152 PP 20W 輸入變壓器輸出變壓器全古典發燒的管機

近照

罕見名器製作集 EL152 PP 20W 輸入變壓器輸出變壓器全古典發燒的管機

黑檀木側板

罕見名器製作集 EL152 PP 20W 輸入變壓器輸出變壓器全古典發燒的管機

2010-05-10 12:13 發佈

文章關鍵字名器製作集變壓器 EL152 PP 20W 管機古典 20

三角鐵
個人積分：9100分
文章編號：19404044

9100分

2樓

2010-05-10 18:57

sunmooncd96 wrote:
罕見名器世界名機迴...(恕刪)

你是在說什麼阿
...

sunmooncd96
個人積分：0分
文章編號：19421289

0分

樓主

2010-05-11 13:21

請看照片說明JPG

或參閱誠文堂渡邊植樹歐系名管米國系名管

５Ｕ４的整流管署光

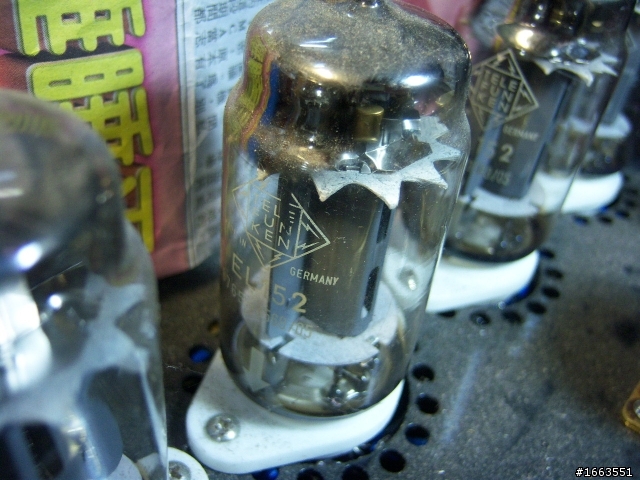

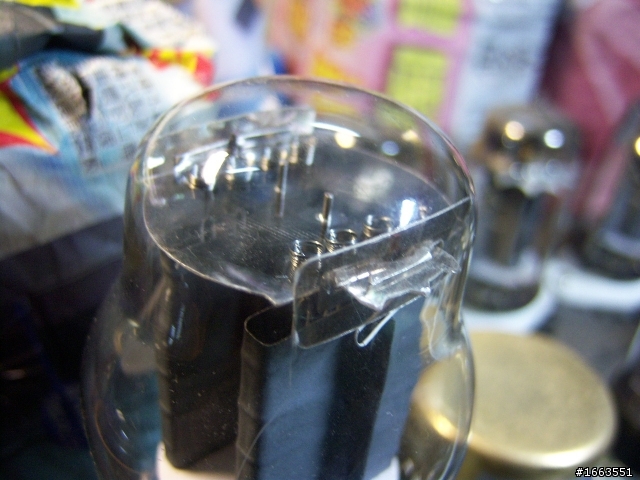

功率級 TFK EL 152 　ＭＡＲＫ　近照
白瓷管座要注意接觸的問題自己調一下　ＪＳ有特福龍管座比較貴

輸入JS258N LINE match transformer
全鋁面板　電源開關　音量控制　平衡控制　回授開關

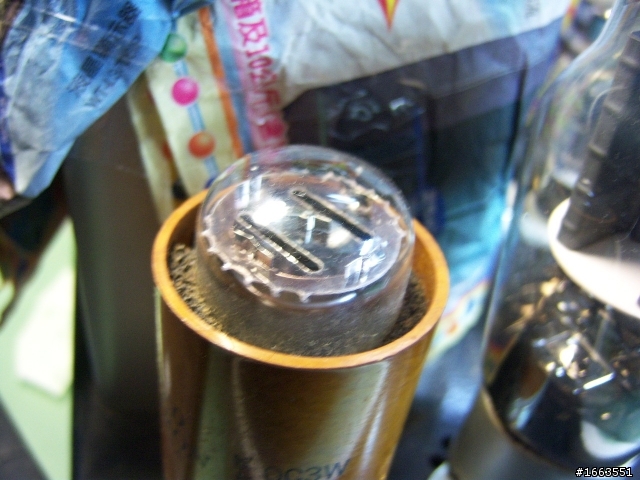

ＯＤ３　分紅色　ＯＢ３　紫色　ＯＡ３　橘紅色

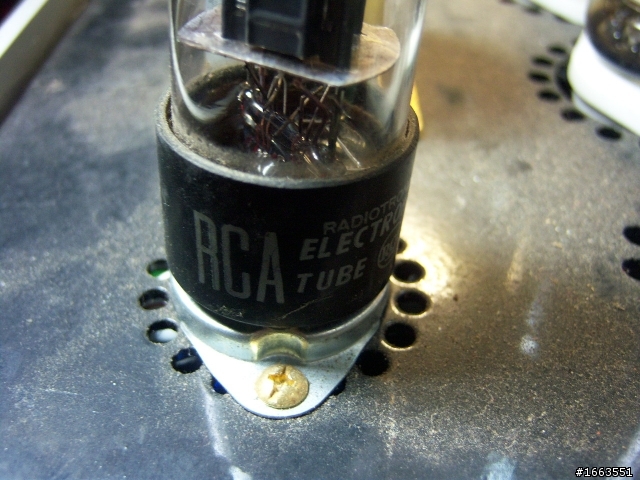

電壓放大 6SN7 ＲＣＡ的

燈絲的近照

Solaris2344
個人積分：3965分
文章編號：19438004

3965分

4樓

2010-05-12 1:34

自製土砲

秀一下內部圖片吧(非搭棚就不用了)

"是搭棚,可是零件很亂,沒有日至的那樣整齊"

嗯~開聲了嗎??若是DIY的機器;說說過程或者是聲音如何?
不要貼幾張圖,幾句話就不見咧

Vanity is definitely my favorite Sin ~~~ "The Devil's Advocate" ~ John Milton

lij1208

lij1208
個人積分：21分
文章編號：19443434

21分

5樓

2010-05-12 11:07

看不太懂，只看到上面有厚厚的一層灰塵

這是古董嗎???

http://www.flickr.com/photos/lij_1208/

sunmooncd96
個人積分：0分
文章編號：19473996

0分

樓主

2010-05-13 14:28

是搭棚

可是零件很亂

沒有日至的那樣整齊

會被笑啦

den770626
個人積分：17分
文章編號：19480286

17分

7樓

2010-05-13 19:37

是要分享甚麼?
自己的diy成果?還是炫燿頂級用料?

如要分享diy心得可否打點文字敘述過程?

sunmooncd96
個人積分：0分
文章編號：19587607

0分

樓主

2010-05-18 14:51

進行規畫線路
先從書中找尋類似線路
那須好男24種製作集

輸入變壓器相位反轉電路P105
HL 600_50K 依次端600歐姆二次端50K　二次端改成２０Ｋ

初段管6SN7GT 工作電壓 141V 電流 2.2MA 　工作點＿６Ｖ　ＲＬ　６８Ｋ　　ＲＫ　２。４Ｋ歐姆
加上ＯＢ３工作電壓不變ＲＬ改小伊些　１２Ｋ　結果　兩邊合計電流１０。５ＭＡ　太大要改　要把電流哼聲改道不滿意但是能接受調整ＲＬ　數值　並找尋哼聲來源
哼聲不是病　哼起來會神經衰弱　招詢冷焊點　要小心不要觸電

功率管VT52 6A3 輸出變壓器 FW50_5 50W PＢP　５Ｋ

初段管功率管兩級直交用１０Ｋ店主改成電容交聯並改換成固定偏壓

進行改換出力管ＥＬ１５２　固定偏壓　
工作電壓３００V 電流８０MA 　工作點＿３５Ｖ　　　ＲＫ　１０歐姆
工作電壓３２０V 電流６０MA 　工作點＿４８Ｖ　　　ＲＫ　１０歐姆
工作電壓３２０V 電流５５MA 　工作點＿５１Ｖ　　　ＲＫ　１０歐姆

先找伊張固定偏壓迴路有很多種　　要先試做　有些不行　和ＶＲ　的電流有關　大約２到３ＭＡ

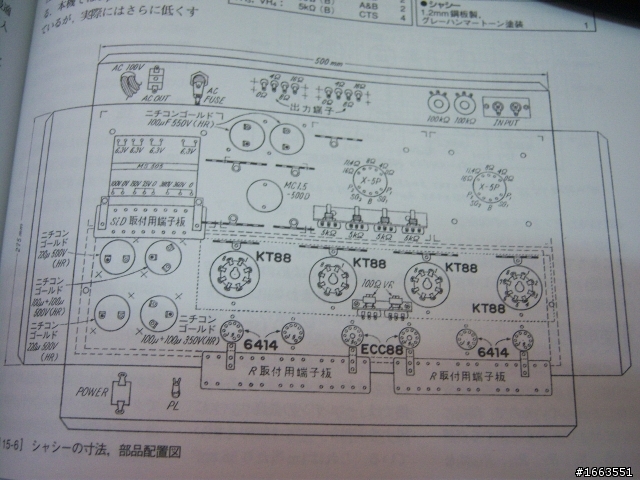

機殼規劃先找伊張外觀類似的就可以沖一沖孔
ＳＨＯＷ白鐵的機箱才不會又看見灰塵

買的零件都回來了
就要畫出焊腳的位置圖

先找出零件排看看　　有一些回來才發現外面也狀道裡面也狀道　會撞到　很糗
補上空機殼的照片
和ＯＰＴ的空間規劃

genome

genome
個人積分：315分
文章編號：19689547

315分

9樓

2010-05-22 8:40

既然是用上TFK EL152 整流管何不乾脆找TFK EZ150呢?

75387460

75387460
個人積分：4分
文章編號：19703563

4分

10樓

2010-05-22 23:49

自製的真不簡單

苦無門入，不然也想踏入diy界
