我的第一台管機 6BM8 (DIY實作)

自從上次阿添給我那些零件後
我就蠢蠢欲動
先去搜尋線路
於是在DZ找到鄭豪的文章

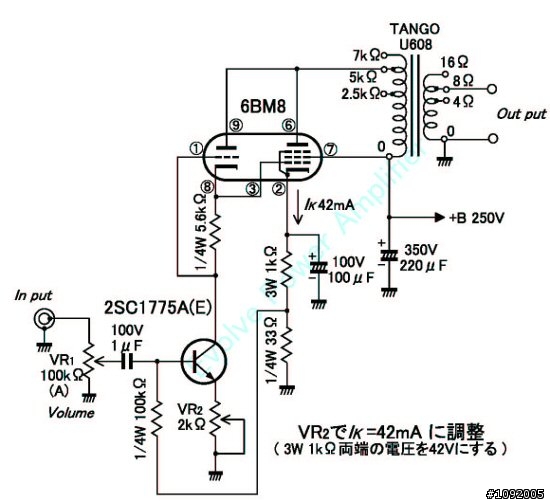

於是參考這張圖

至於零件我只用電料行最普通的
因為我認為音質取決於線路架構
至於其他的被動元件算是調音的
圖裡那顆2SC1775A在員林這買不到
我拿手邊有的MPS8099來取代
反正只要耐壓夠就可以了

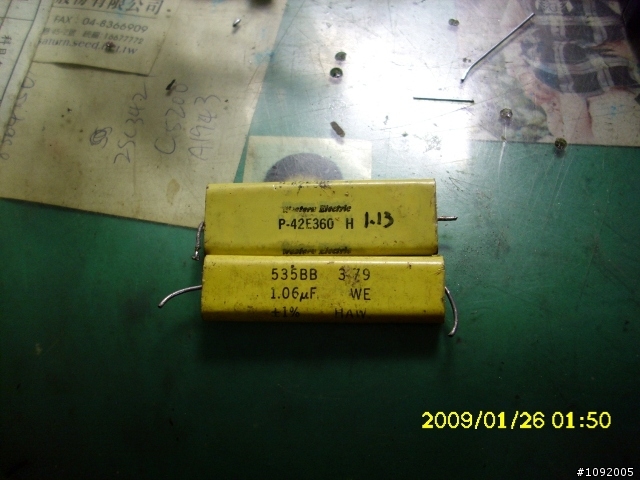

裡面用最好的就算是交聯電容

WE的唷!!(這還比RIFA的還便宜)
聽說日本人都說這音質飛天遁地耶!!不知是真是假!?


接下來先做機箱加工

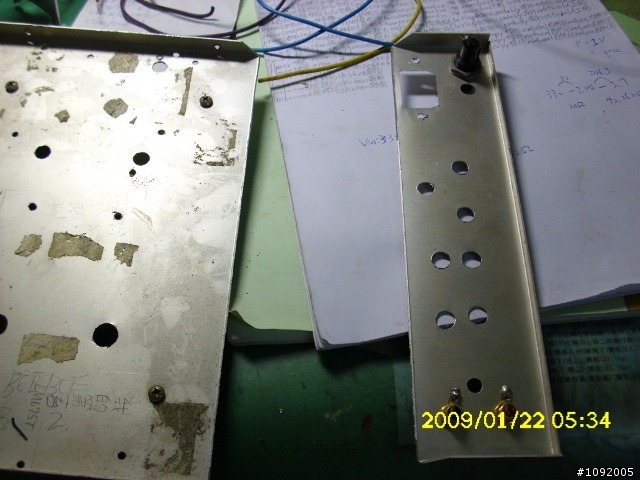

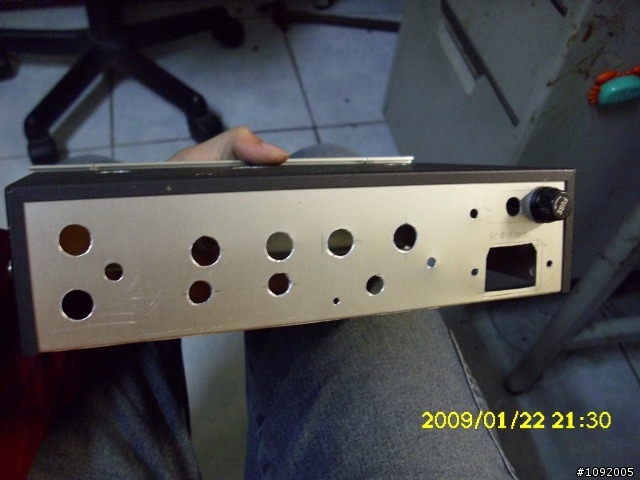

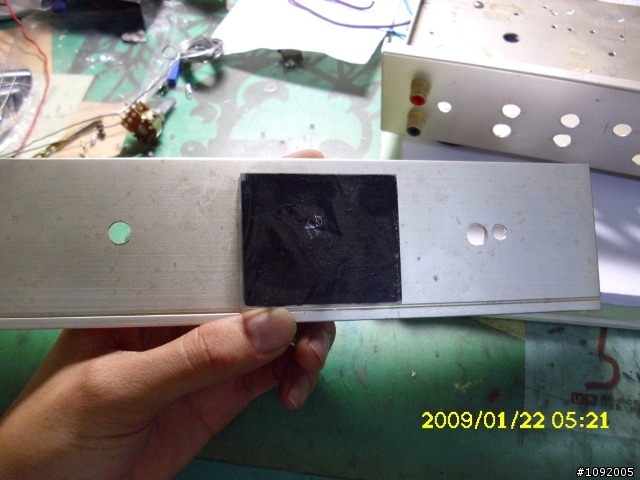

這是我用過舊機箱的面板

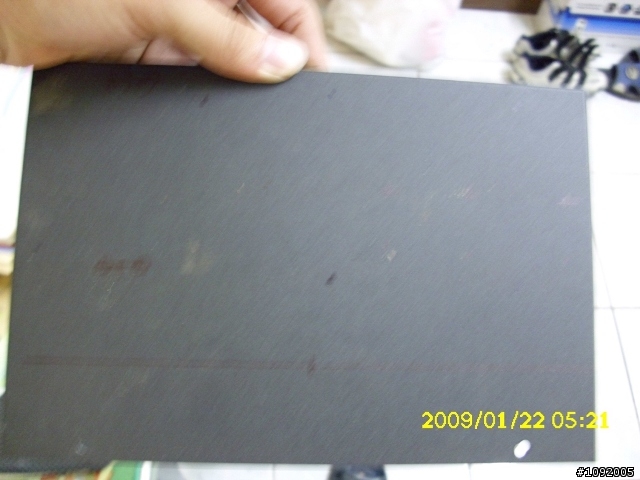

鐵的上蓋

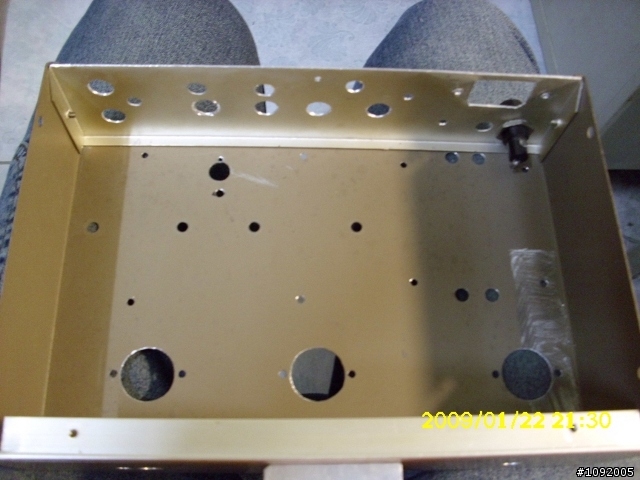

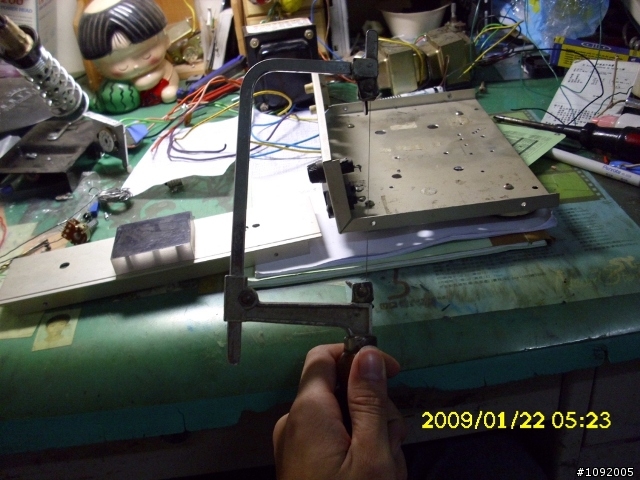

拿線鋸把底板分屍這樣才好搭棚


分屍了

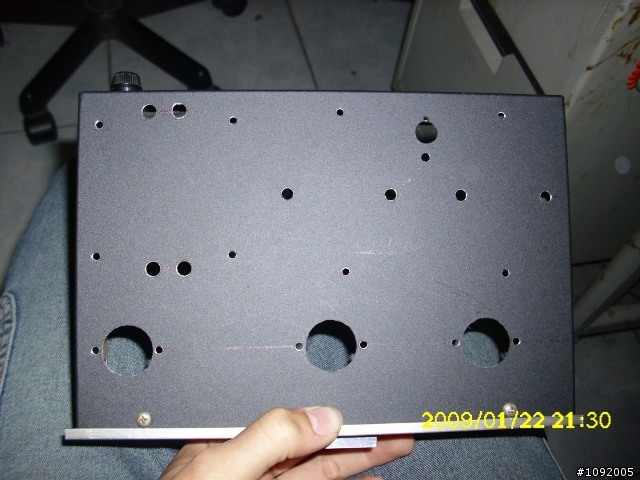

上蓋也開好孔了!至於開孔過程就省略!!


這是原本就有的孔


先組起來

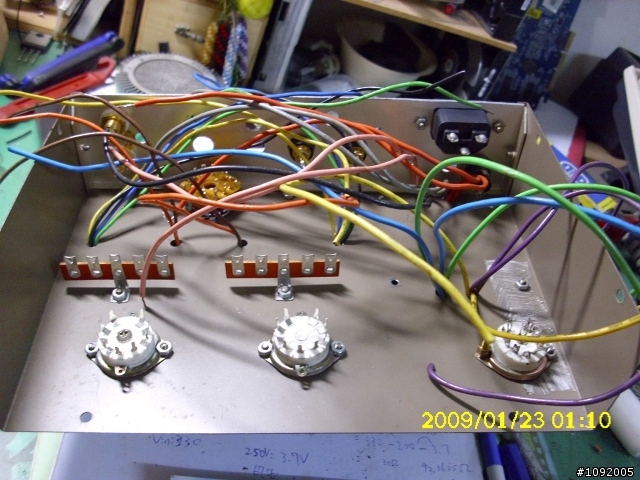

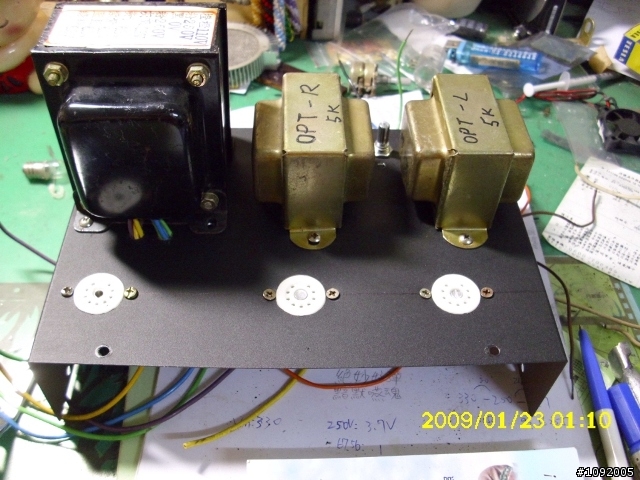

鎖上變壓器和管座

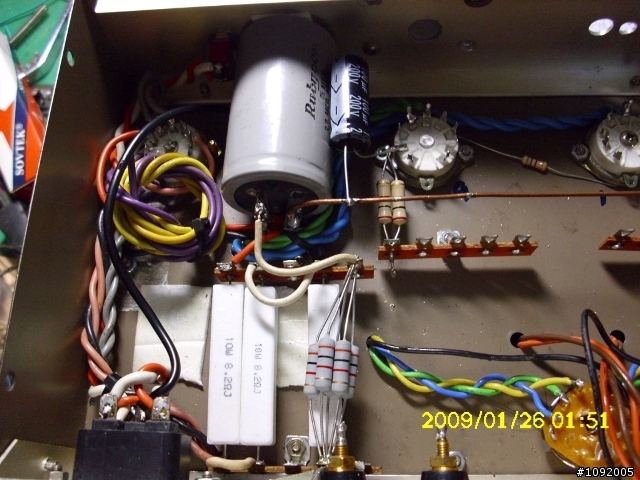

超亂的線頭


電源部份採用管整流+CRC濾波

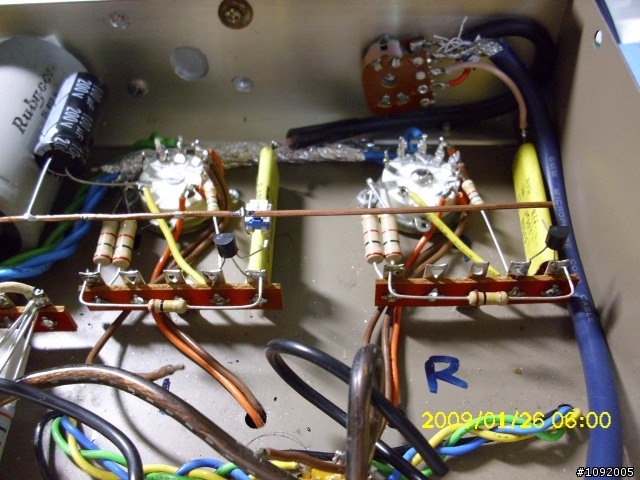

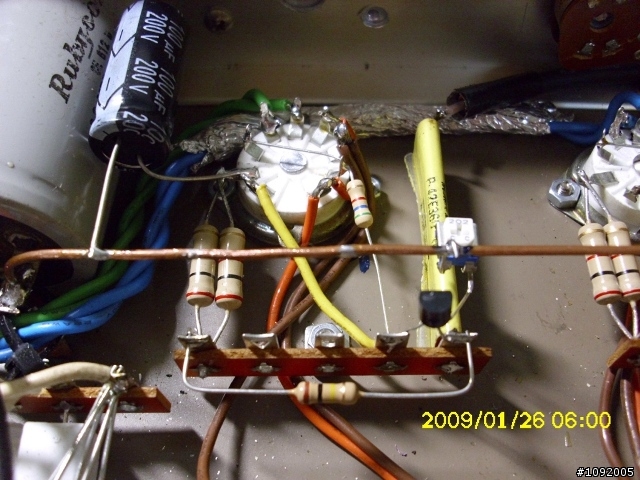

6BM8的搭棚部份(新手而已所以搭的不好請見諒!!)


幾乎對稱唷!!

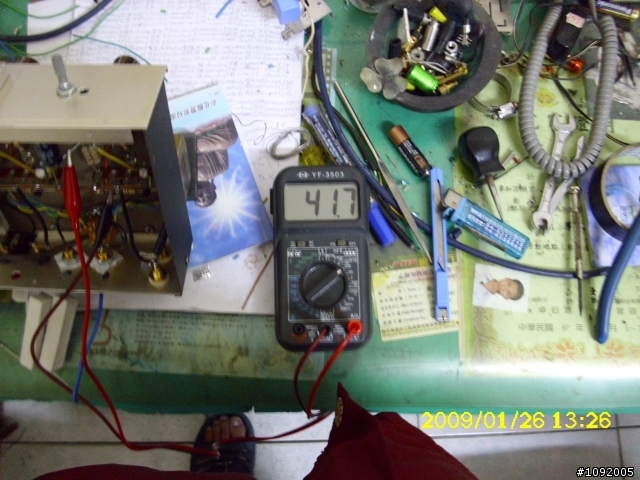

調整偏流中..........

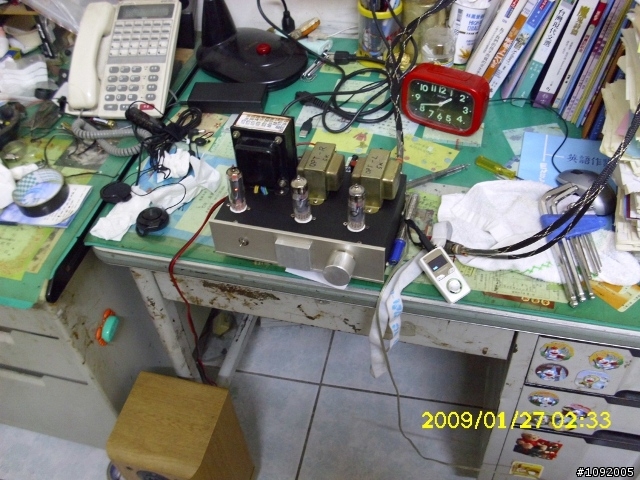

調好了以後先拿炮灰級喇叭測試

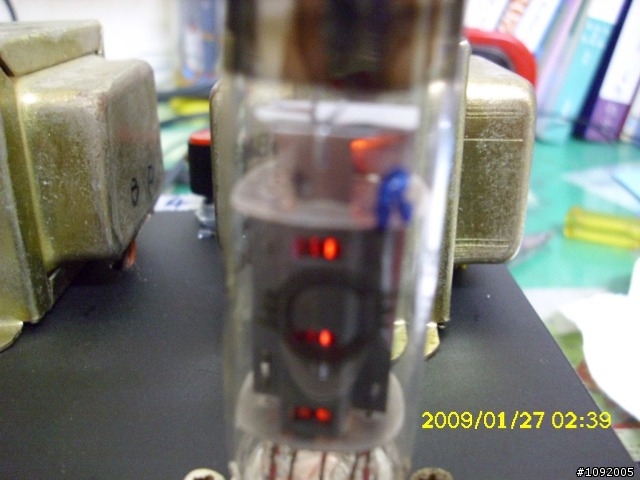

紅通通的陰極

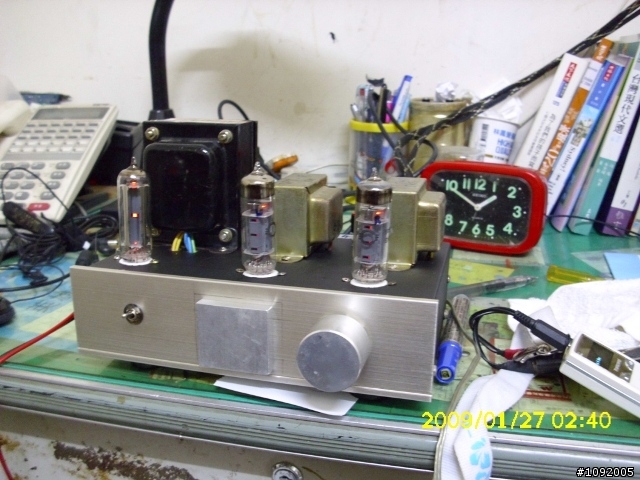

完成後!!


跨年夜時拿出來測試

感想:

我剛開始遇到一些難題
如濾波部分想搞大點卻又不能
因為一開始我用220UF兩支作CRC濾波
結果一開機就燒整流管了
所以第2次我就改用32+32UF
只是漣波不小所以造成不小的壓降
而且開機後還有漣波的哼聲
下次該考慮改用電感
至於音質勒~~~這我不會說
感覺就是衝勁不夠
但是中高音卻夠
下次希望能再升級


零件:

整流管 : TESLA EZ81
功率管 : SOVTEK 6BM8
電阻 : 4色的
電容 : 電料行便宜貨只有交聯電容是用較好的WE
變壓器 : 朋友提供的........無價!!


---------------------------------------------------------
2010.01.02更新
WE的音色太糊了
我換成飛利浦MKP系列的
音色比較清晰了
衝勁也增加不少
雖然它只有1W
不過在室內聽絕對夠用了
我將CRC稍作修改了
改成32UF->R->32UF+120UF
哼聲小了很多
要貼近30CM以內才聽的到

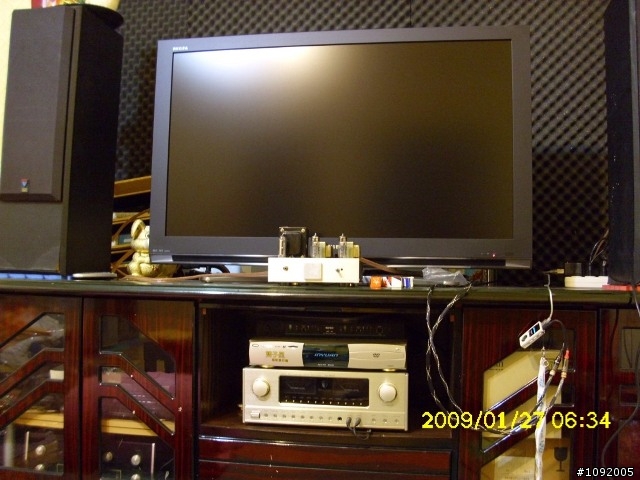

我的器材是:

訊源:飛利浦CD-921
訊號線:阿富牌純銀手工訊號線
喇叭:B&W V204
喇叭線:電料行的便宜發燒線
