upsir wrote:
台中 北屯:黃先生 (恕刪)
大大您好，小弟也是這套系統，可否也能請您幫忙調校呢？

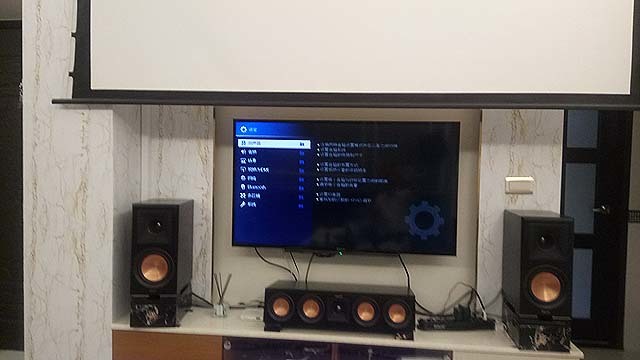

前置聲道 KLIPSCH RP-600M
中置聲道 KLIPSCH RP-404C
後環聲道 KLIPSCH R-51M
天空聲道 KLIPSCH R-51M
重低音 KLIPSCH R-120SW
環繞擴大機 YAMAHA A3080
投影機 OPTOMA UHC 51A
透聲張力幕 億立 SKT100UH-E24-AUHD

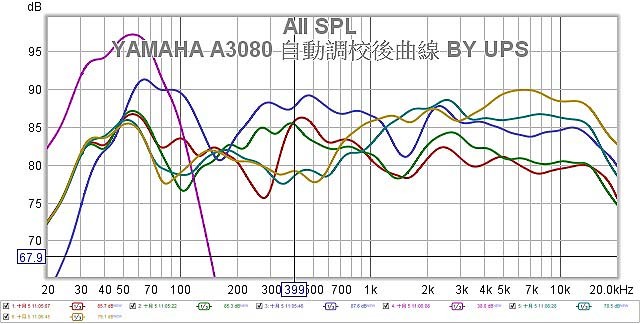

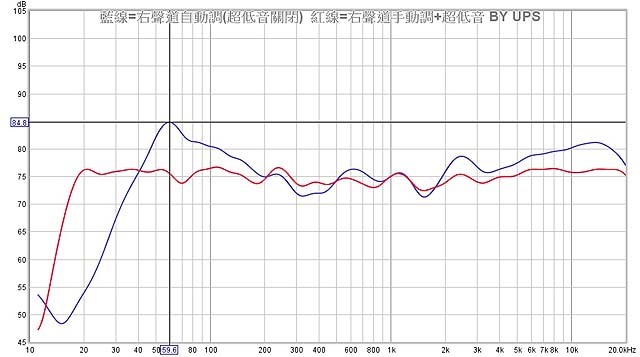

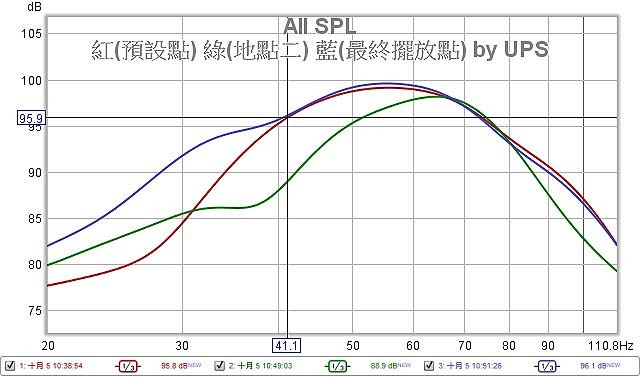

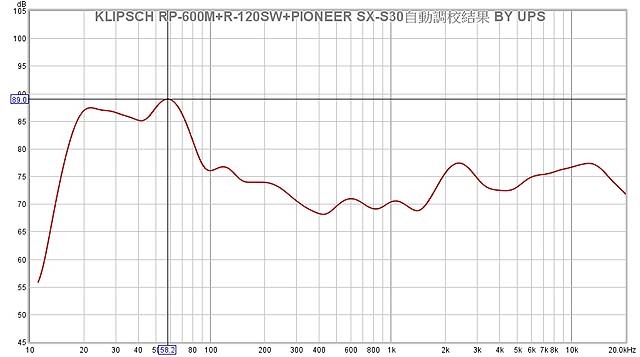

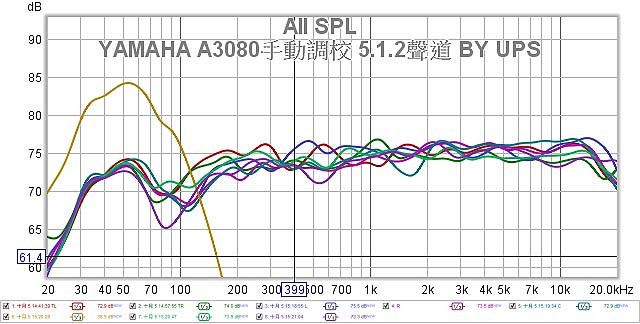

借此次的調校，來實驗一下重低音擺設點的重要性，CHEN58兄只有這三個點可以擺，只能在有限的地點選一個比較好的點，我雖不滿意，但也只能盡力找好一點的點，以下是三個點的曲線圖，最終選擇藍線是比較好的，所以建議各位網兄，要設計好聲的家庭劇院，以下面的例子重低音擺放點,最好能多幾點去選擇好的曲線點，不要只靠EQ去補起來(那是損失動態來完成曲線是不好的)，所以.....若是只有一點可擺重低音那就看你的運氣了,其他衛星聲道只要照著標準擺放點擺既可,唯獨重低音會因空間不同，家具，裝潢......的不同而造成很大的曲線差異,所以只能靠移動來找出最好的點....

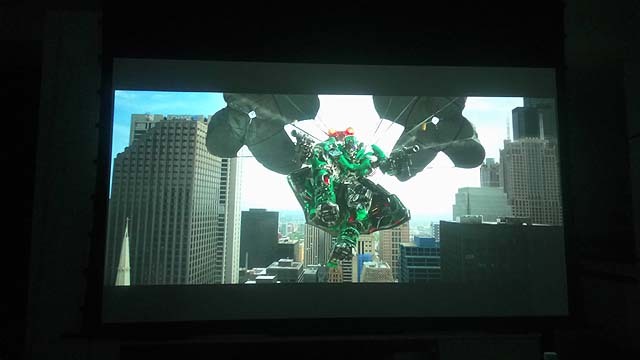

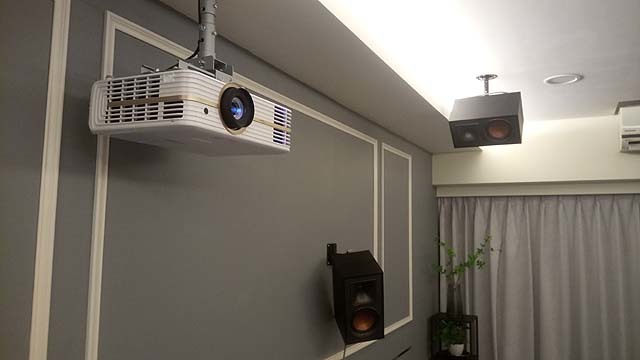

尚未校色的億立張力透聲幕
fb有些討論可參考看看
https://m.facebook.com/groups/901974739826137?view=permalink&id=3679877045369212
設備
環擴:YAMAHA A4A
前置:KLIPSCH RP-600M
中置;KLIPSCH RP-404C
後環:KLIPSCH RP-500M
天空聲道:KLIPSCH R-51M
空間:三坪
調校時間約七小時

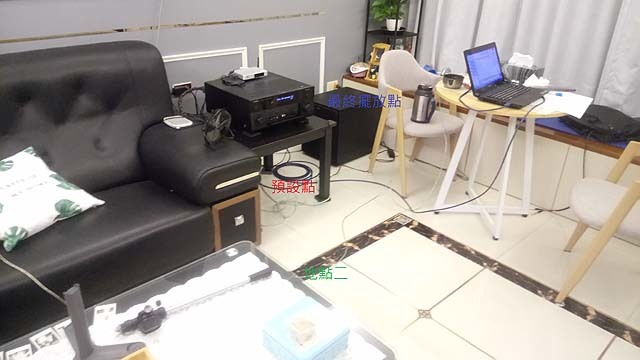

首先找超低音位置，這也是調校重要也是最難處理的部分，因為你無法掌握放置點的曲線好壞，
只能靠移動量測去找，超低音沒調好要好聽也難！這次算運氣好移動兩次就大可確定了，如下圖，最後選靠右牆邊
(原本是靠左邊因為這樣前置喇吧放右邊才不會檔到螢幕，但為了效果，只好日後再處理前置喇吧跟螢幕的問題)

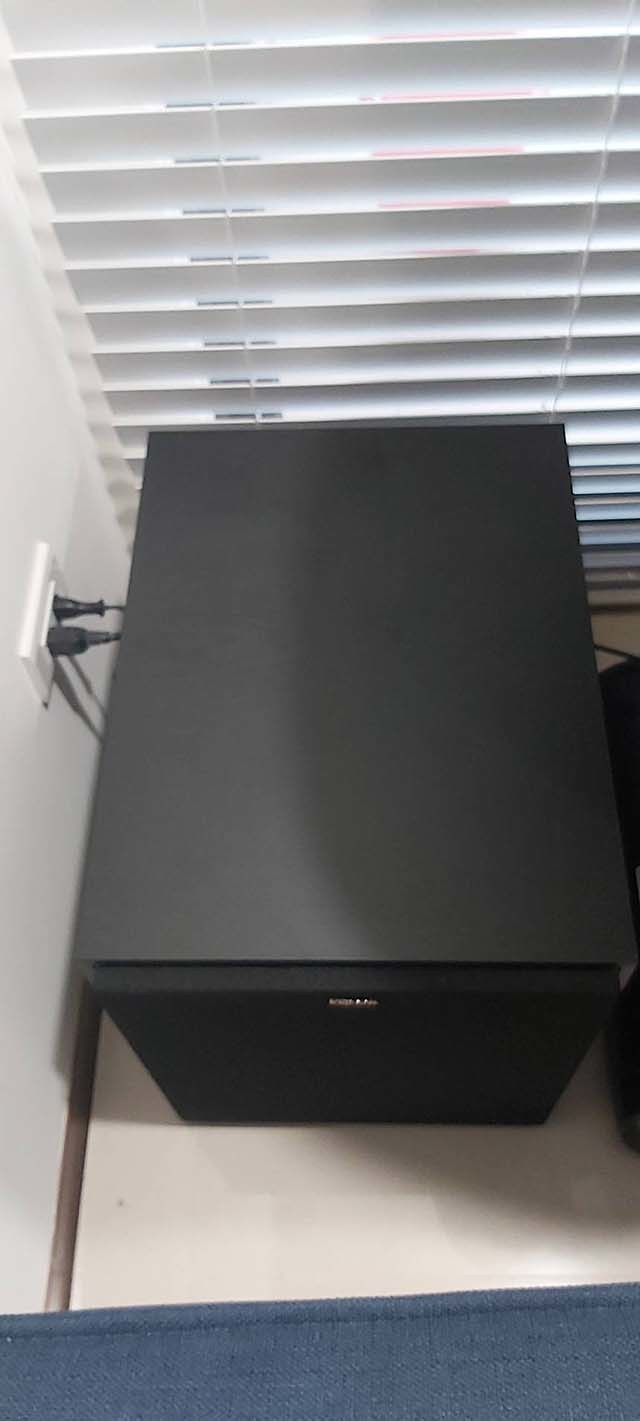

1,左邊
2,右邊

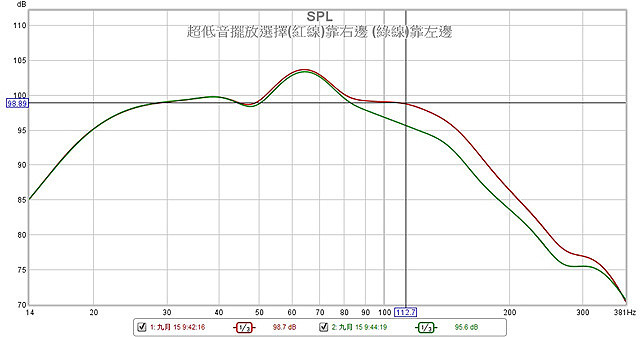

3,量測結果

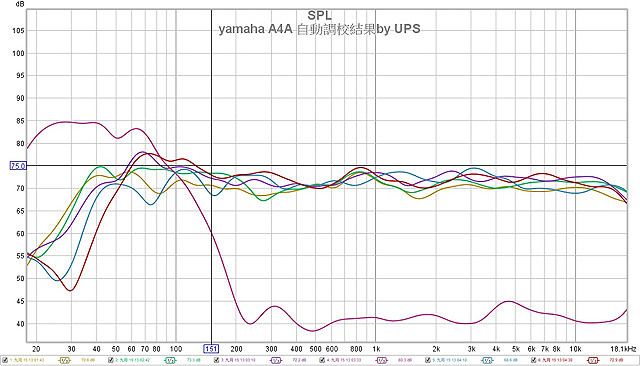

4,YAMAHA A4A自動調校量測的結果，衛星喇吧低頻段全部沒ON上，準位也偏移(還好超低音有先找到點不然會更.....

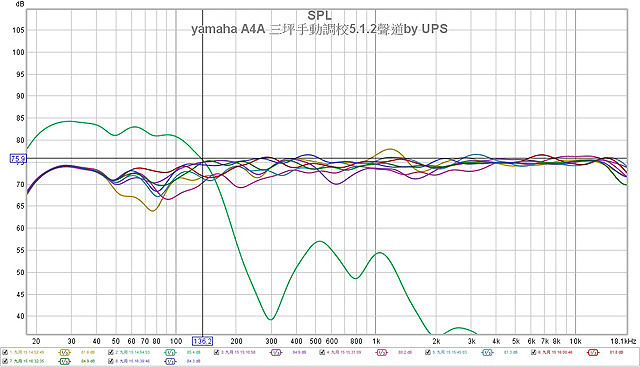

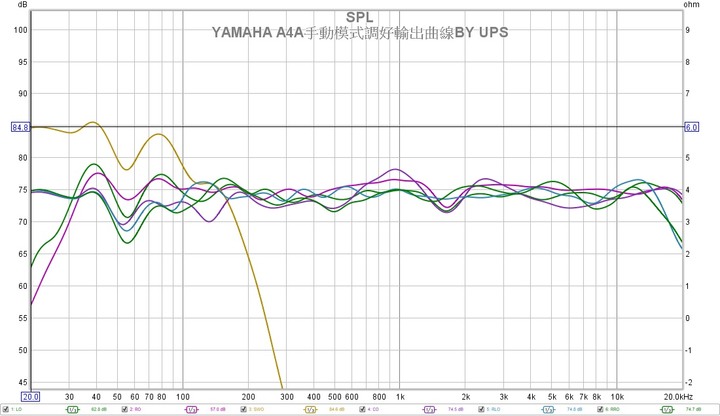

5,YAMAHA A4A在下手動調校量測的結果...
建議YAMAHA原廠能將手動調校部分多增加一組以上，或將均衡&自然模式改成可手動調整，因為目前有電視(未遮)跟透聲幕(遮住喇吧)共用曲線的問題存在，必須有兩組修正數據才可解決此狀況，這只要修改韌體就可處理希望...
6,最後看一下超低音座位最大的輸出能力.....
7,前置，中置,超低音擺設圖...

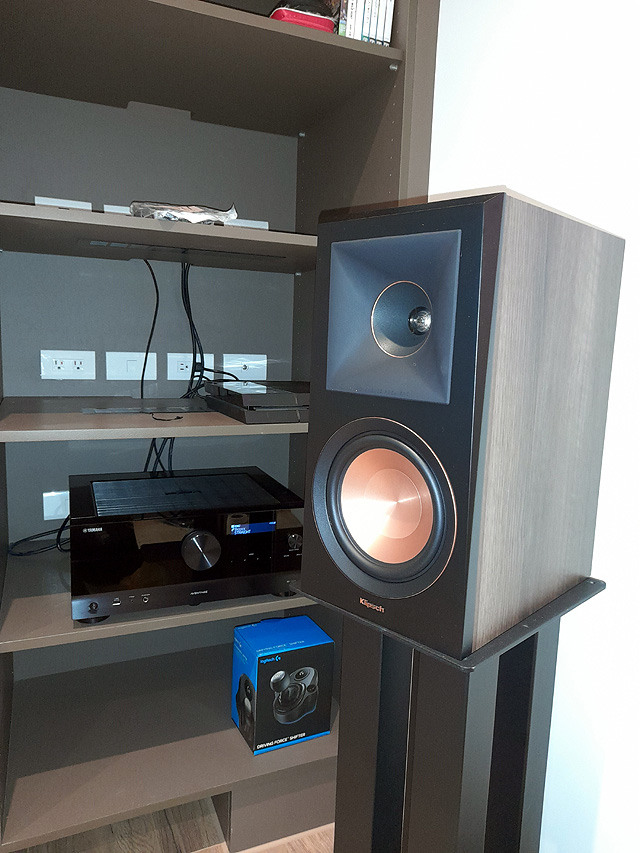

8,前置跟YAMAHA A4A環擴..
設備
環擴:YAMAHA A1080
前置:KLIPSCH RP-8000f
中置;KLIPSCH RP-504C
後環:KLIPSCH RP-600M
天空聲道:KLIPSCH R-51M
超低音:威力登 12吋
空間:12坪(空間為鋼骨架高房,木質裝潢)
調校時間約七小時

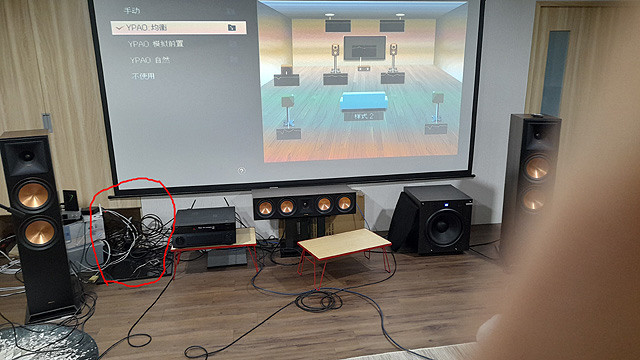

1,超低音原本放於紅線圈內,因為調校(移了兩次)最終移於右邊(這裡曲線相對比較好，駐波比較低)，還有超低音的分頻設定也存在一些問題！

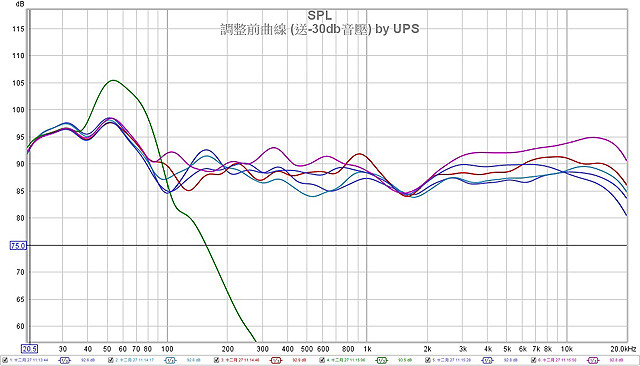

2,調整前的量測，看起來比相對音壓多出約20db的音壓，一般這會使的環繞擴大機音壓讀取不正確
(一般常遇上的音量才轉-20到-30db就很大聲,你們都聽-8db,-6db...那你們耳朵是不是壞掉阿！)，
其實這一部分原因是因為你的系統沒調正確所導致的,但你會說沒差阿，好聽就好音壓數字準不準沒多大關係吧！
但這的確有關係，因為音壓輸出低當你在看比較文藝片段時(低頻少)可能你的超低音就休眠不動作了....所以校準是有其必要性之一！

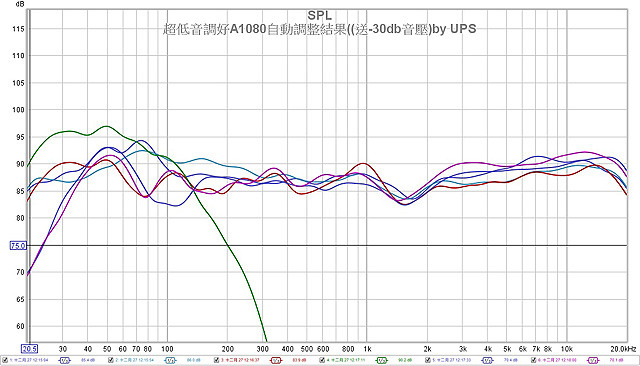

3,超低音量測後移動(移到右邊)及設定好以後，然後跑自動調校量測的結果，看起來低頻的駐波被有效的《補償》掉了還不錯，但相對音壓還是沒對準，
這也算是自動調校的做不太完美的局限性吧！

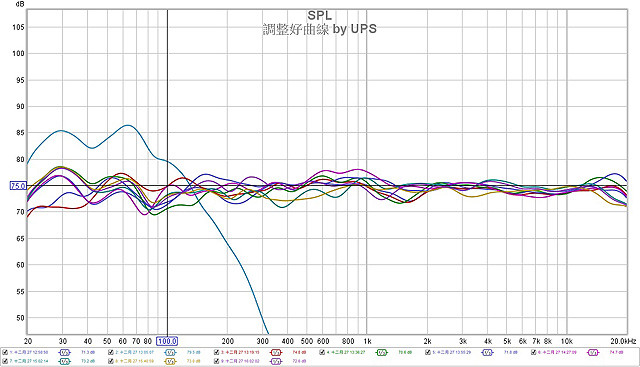

4,調整好的5.1.2的量測圖

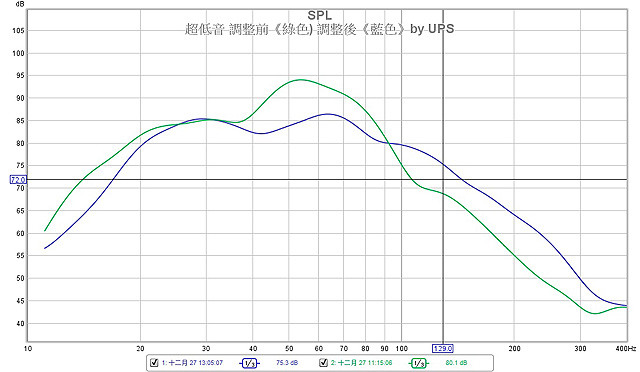

5,超低音調整前後的比對圖

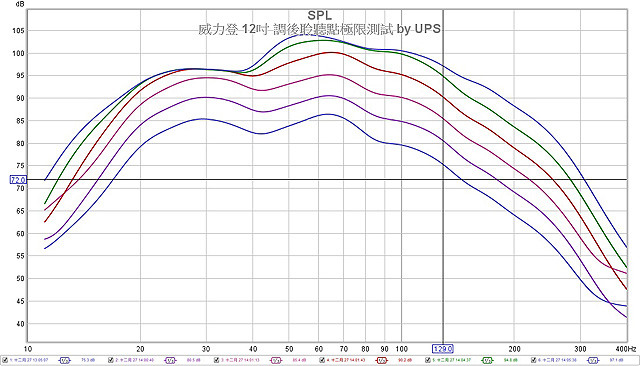

6,超低音在黃帝位測試的極限圖，看起來在這空間12坪距離約4M，這顆應該是不夠力的(標準115db這裡30hz只達95db有很大的換機空間)，
若只聽音樂不播爆棚電影或許勉強還行，若是要震撼,拳拳到肉這絕對是達不到的，建議要買超低音能大絕對不要買小，還有我常遇上的小顆
超低音調法因為動態輸出不足就將音壓轉大(就不對齊相對音壓)，去對準大音壓的量感使其感到有震撼感，但這是不對的，
這樣調後當你在聽音樂片或比較小音壓時就會感到低頻過多，會進退失據,使得看每張片子都還要去調一次超低音很麻煩的，改善方式就是用大
隻的超低音加上好的調整！

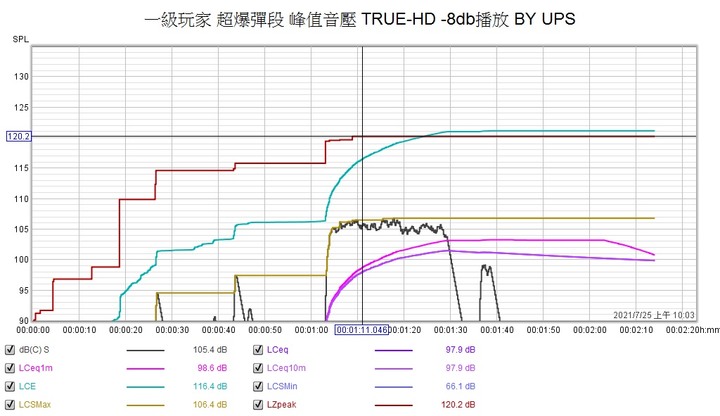

7,貼張我聽-8db的一級玩家超爆彈的峰值音壓高達120db....所以超低音要能大絕對不要買小！

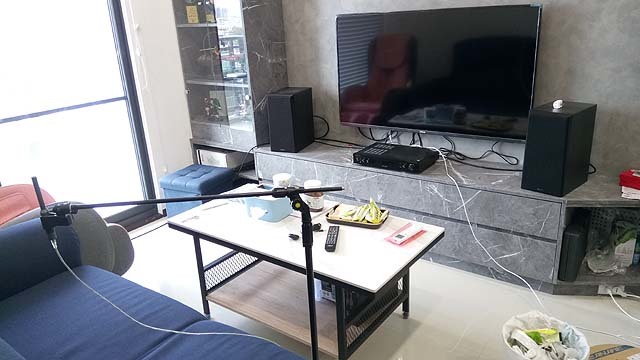

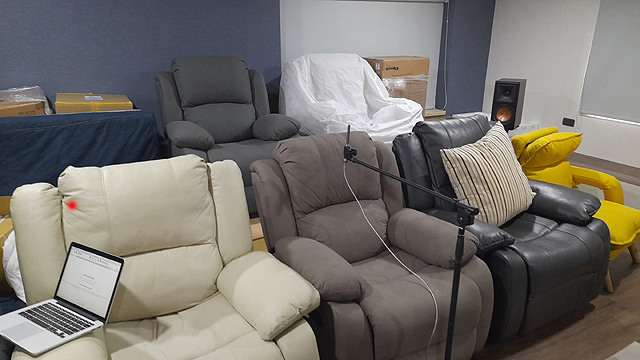

8,劇院座椅,後環RP-600M(業主改天要換成RP-502S雙向環繞的)，還有量測方式！
設備
環擴:YAMAHA A4A
前置:KLIPSCH RP-8000f
中置;KLIPSCH RP-404C
後環:KLIPSCH R-51M

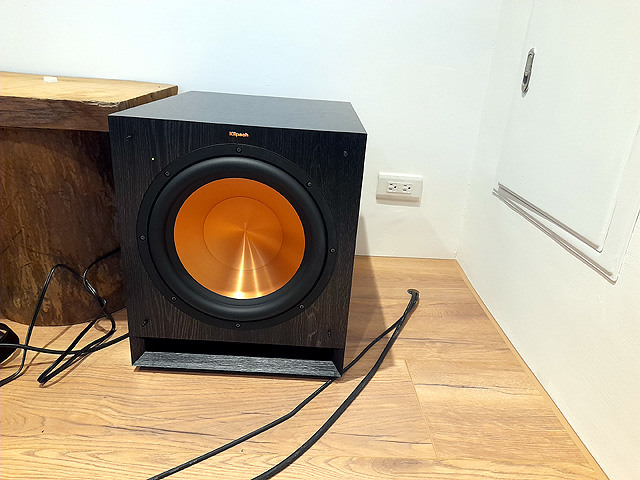

超低音:KLIPSCH SPL-150 15吋超低音！
空間:10坪(半開放空間)

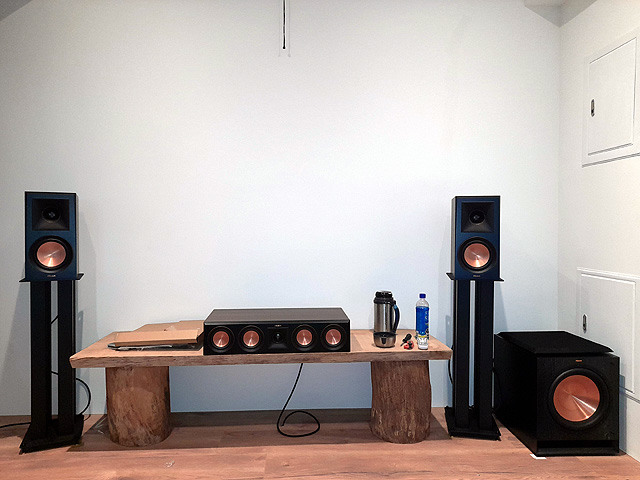

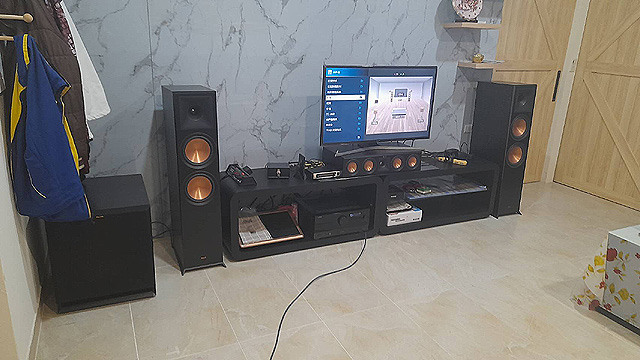

1,調整空間跟設備！前置+中置+超低音
2,後環

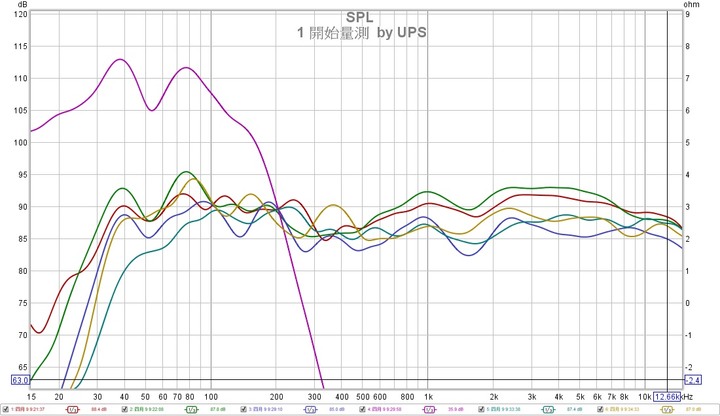

3,開始量測，送-30db音壓，看起來業主有做過自動校正過，但超低音以到極限值了,一般這是很多網友會遇到的狀況，這是超低音音量轉太大所至,
這如果再轉大聲超低音長時間就有可能燒毀,音壓也沒對準於75db的值，這也是相對音量提不上來的原因之一！,還有自動調校喇吧判定上都是大隻的！

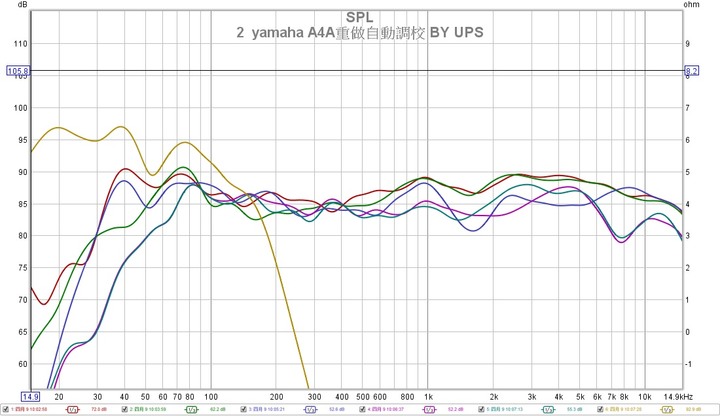

4,YAMAHA A4A重做自動調校送-30db,看起來音壓還是多了10db左右,在喇吧判定上,a4a全判成大支喇吧的模式,所以低頻延伸就沒分給超低音去處理....

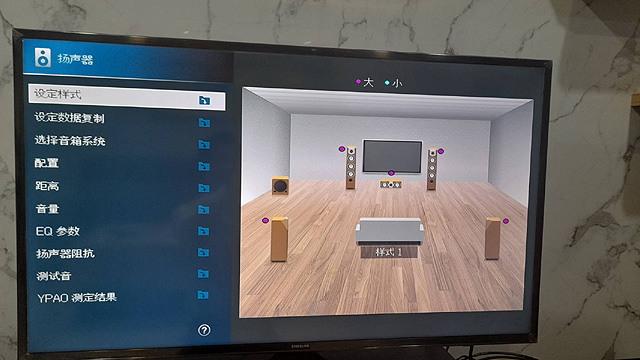

5...A4A自動調校喇吧判定,KLIPSCH RP-8000F前置,RP-404C中置,R-51M後環→都是判定大隻的,要用手動調要自己改小,跟設分頻點！

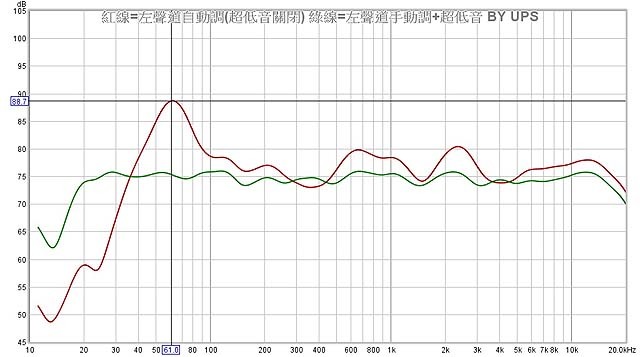

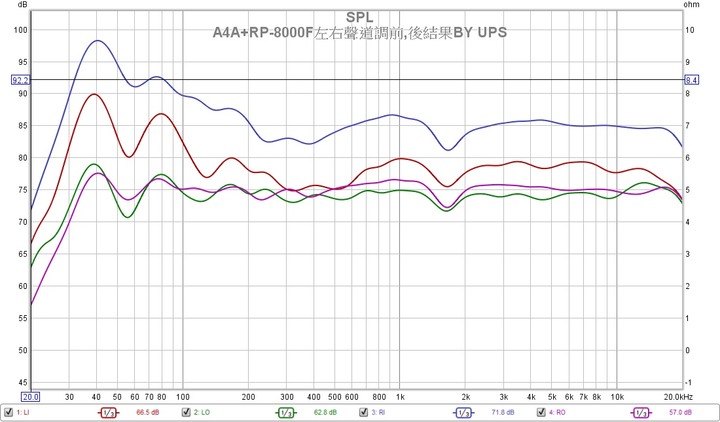

6,yamaha A4A+KLIPSCH RP-8000F前兩聲道手動調校前後的曲線,上藍&紅線是未調,下綠&洋紅線調後。

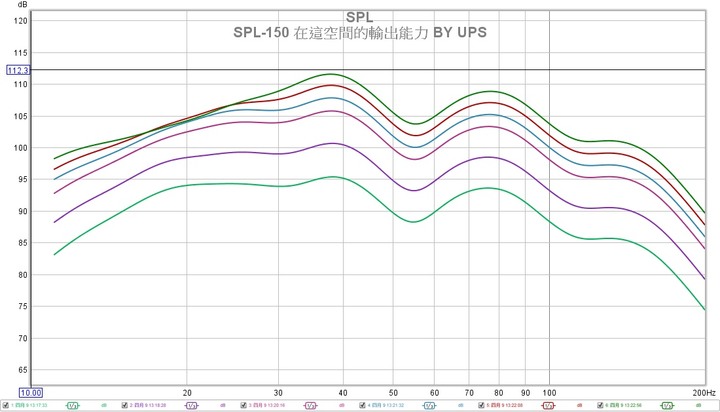

7,KLIPSCH SPL-150在這空間調好後的輸出最大能力的測試,建議有做調整的網兄可順便測一下才能了解你的超低音在這空間輸出能力到那裡,一般依經驗30HZ最少要能達105db以上才能較具震撼力,若低於的就別太要求，看到這數據30hz@108所以看到網上有用上18吋的網兄也別驚訝,標準要求是115db....

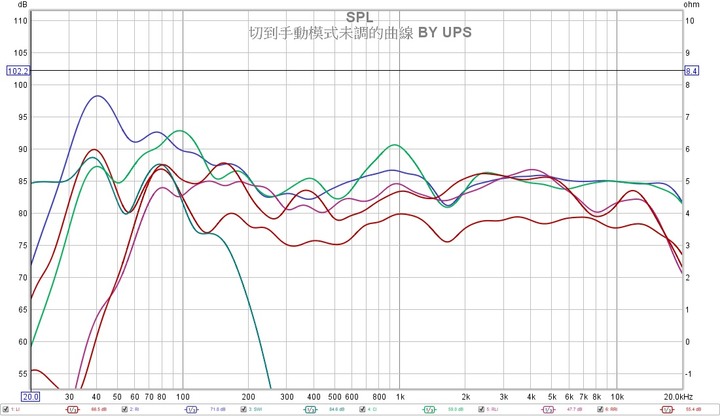

8,A4A切到手動未調的曲線...
9,全部調好的曲線,由於此次超低音的地點無法移動，只有往後退一點而已，後方是空腔所以在55HZ還是有凹陷存在，若要解決只能移動或是在加超低音去將這凹陷去處理起來
,或許有人會說那就用EQ去補就好，我的建議是不要，因為那是犧牲動態來完成曲線是不好的(去補也不一定補的起來),因為你補的那點會提早到達峰值就會提前過載,
就會提高燒機的機率,.....
