雖然我只懂皮毛
但是還是有大大私底下會教我
----------------------------
引言如下：
那些東西是想說增加容值在RC time constant裡的影響還是想表什麼?

哪家電子學在講frequency response時會先提VCC/VSS的time constant?

講MOS又更好笑了，用來開關的是什麼極? G D S ? 影響速度的是Cgd Cgs Cds 哪顆等效電容? 電流怎麼流?
----------------------------

我只能用耳朵聽音樂
在強調一次
我的認知是：器材如果需要靠外表加分，那真是可憐又可悲

實驗中的搭配還找的到真是辛苦你了
照片我都不知道丟哪了

你有你的認知
但他不一定是真理，僅適用於你自己
如果你把它當標準
那...離傲慢不遠矣

--

PS
心機原來是這麼一回事
也不錯~更多體驗啊

F.SPB

F.SPB
個人積分：29分
文章編號：37598856

29分

62樓

2012-08-06 19:09

附帶一提
我不是學電子的
如果學電子的還會有觀念問題
那也真可悲

另外
電子工廠的操作員焊接技術真的棒
可惜我不是電子工廠的操作員，只能做到用力扯扯不掉的焊接

我當這是休閒打發時間的眾多興趣之一而已
不曉得有沒有興趣來跟我聊我的專業?

layws

layws
個人積分：2529分
文章編號：37601883

2529分

樓主

2012-08-06 22:00

這棟樓有點偏了! 兩派都有人士專家
我的喇叭是買 dali 裡面分音器全部手工焊接
我自己搞得LM4702從原廠手冊標明雙邊誤差必須要小於0.25mm，因此只能用印刷電路板
基本上都很重要，也有其目的

本人只是木耳，透過DIY需要外部儀器幫忙
當然也期望透過儀器幫忙校準，至於太"抽象"議題，建議另找主題發揮吧
我也想知道如何分析

layws

layws
個人積分：2529分
文章編號：37907595

2529分

樓主

2012-08-20 23:32

這次買的機殼跟拆機環形變壓器都到貨了
原定要買箭豬38v 200va規格，無奈賣家不肯降價
只好委屈買32v 來充當，兩顆湊一對

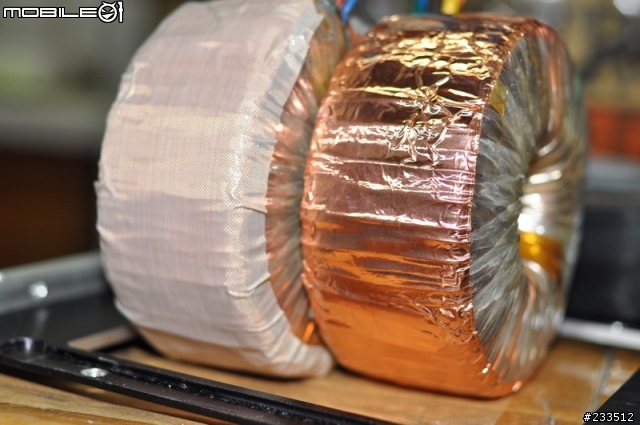

收到變壓器後，先來個變身，National建議外層使用鉬金屬，這東西查一下貴鼠了

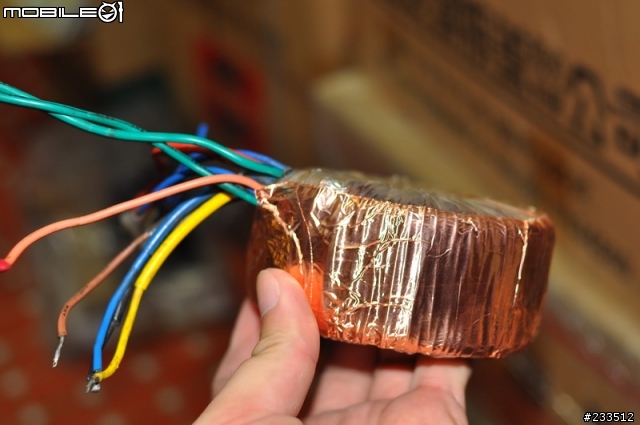

只有採用銅箔來充當，只是銅箔顧名思義就很薄，因此在鋪上一層耐熱鐵氟龍膠帶
這玩意真是重，每顆約2.5Kg 鋪個銅箔跟鐵氟龍膠帶，像是練舉重

成品就如以下所示了

外殼裝機，持續進行中，等下班閒餘再來奮鬥裝裝裝~~~

billyuio456

billyuio456
個人積分：0分
文章編號：37944617

0分

65樓

2012-08-22 14:29

layws wrote:
這次買的機殼跟拆機環...(恕刪)

期待你的完成品@@

layws

layws
個人積分：2529分
文章編號：38812386

2529分

樓主

2012-09-29 11:26

各位抱歉我有點遲到了，主因上個月一直在忙新家裝潢與搬家作業!
擴大機只能抽空一點一滴慢慢裝，今天已經完成組裝，並驗證確實比裸機音質大大提升，非常感動!!

這次採用"復科版"的高文機箱，基本上應該是銀色的，因為過程中需要鑽孔，打磨作業都可能把外殼刮傷
因此~ 我先用牛皮紙膠帶全部貼起來保護

這次採用兩顆約250W 箭豬拆機變壓器，每顆獨立輸出兩組電壓
兩顆變壓器組成兩套正負電壓，主要分別供電給 LM4702與 STD-03NP電源
據原廠建議，這樣可以提升音質，裝機完成後實驗，確實比裸機實驗混用電源差異非常非常大

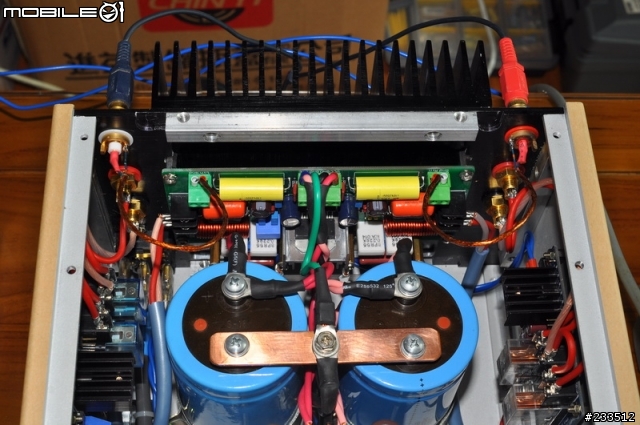

這張照片可以看到兩組穩壓電源，電路圖前篇文章我有POST過了，就不再贅敘
最底層為啟動延遲電源，等下再說
中間層為穩壓供電給LM4702 IC專用電源，使用八顆MUR860二極體，這顆二極體特性我不再贅敘，有空可以上google搜尋，因為LM4702所需電流很低，因此正負電源大約使用了約5500uf來作穩壓電容

最上層的穩壓電路主要供電給STD03N&P 所需的電源，同樣採用八顆MUR860，再搭配正負電源約20000uf電容，並且外加兩顆33000uf 電容做並聯

最底層為供應給兩顆變壓器延遲啟動電源，原本無此設計，主因買到的開關太漂亮了，
可惜電流只允許3A，因此我把先前製作喇叭保護電路稍微改一下電路，就給輸入電源並當延遲啟動使用
這樣設計可以避免瞬間斷電在通電造成電路損傷保護機制用

這顆為喇叭保護電路，基本上設計的擴大機電路，會自動濾掉直流，但是從示波器上分析，速度有點慢
因此為了確保喇叭不要燒壞，還是搭配上先前設計的喇叭保護電路，左右聲道各一顆，分別使用兩顆繼電器作為並聯，藉此減少接觸電阻

這張是擴大機電路照片，這次總共做了三片，最後挑了這板採用日本KOA 平板電阻，號稱對於溫升影響較小
因為沒有更高階儀器可以驗證，音感呢? 應該有差吧!

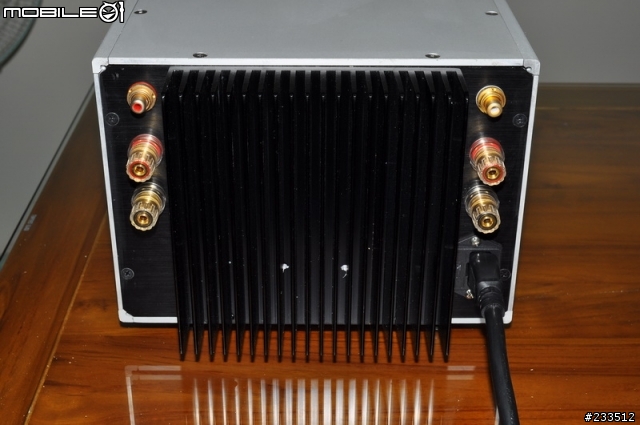

背後分別左右聲道輸入與輸出

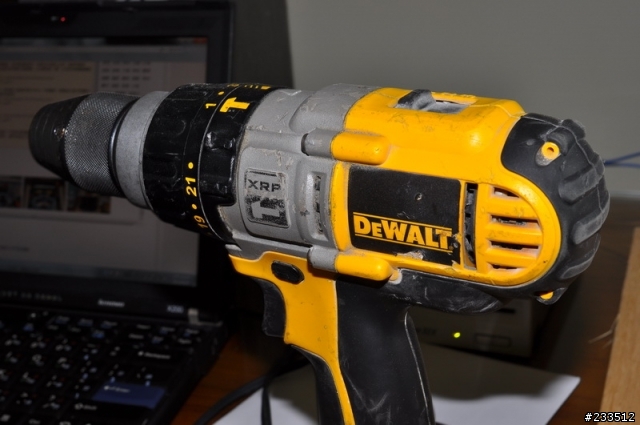

這次工事還好有這支手持電鑽，幫助我完成所有鑽孔工作

這張感覺拍的最具代表性，就拿這張獻醜了

wkh2006

wkh2006
個人積分：3925分
文章編號：38825947

3925分

67樓

2012-09-30 10:24

layws wrote:
各位抱歉我有點遲到了...(恕刪)

看起來相當不錯!
要不要用音響測試片試試頻寬(最高+最低)可以聽到可以到多少Hz?

layws

layws
個人積分：2529分
文章編號：38837838

2529分

樓主

2012-10-01 0:26

我只是個非電子本科系DIY族，偶然機會踏入自己DIY建置屬於自己的擴大機
從開始至今已經約3個月了，這當中由於白天還要上班
因此只能晚上或者假日抽空畫畫電路圖，做點機械加工，與電路配線
這篇討論串，有點像自己的實驗記錄，很感動今天應該算是完工了

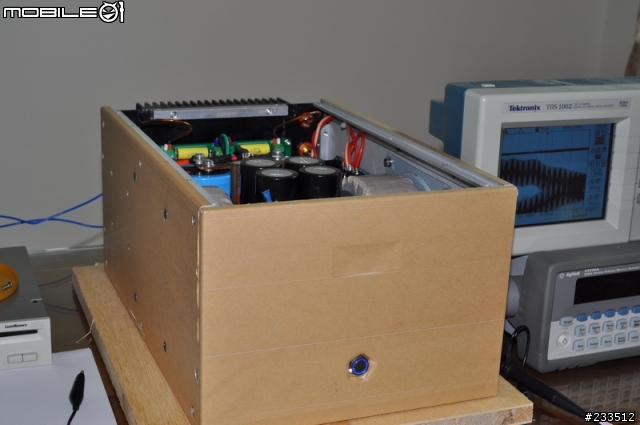

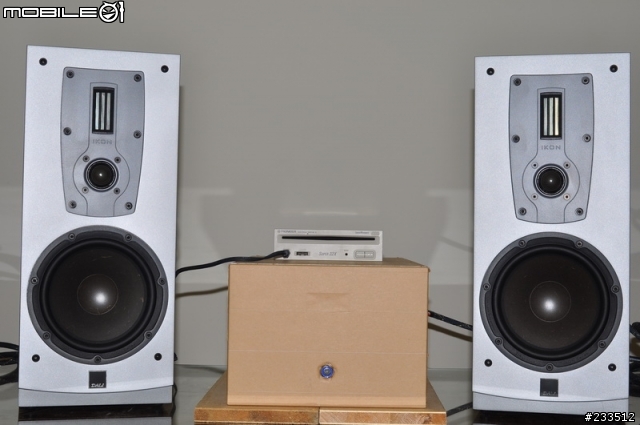

透過示波器確認DC無誤後，搬出我的 DALI IKON2喇叭測試，
開至最大音量完全無雜音跟亨聲，算是第一步通過了
至於有些網友建議測試能聽到多少hz，很感謝建議，但是我無設備等下會說明

今天晚上測試還是先藉由 Pioneer CD-ROM內建的ADC來接
目前自己尚未添購任何ADC只能先克難一些測試看看，但發出聲音已經讓我非常滿意了
改天抽空在到有興趣可以交流朋友家中測試搭配ADC來驗證看看!

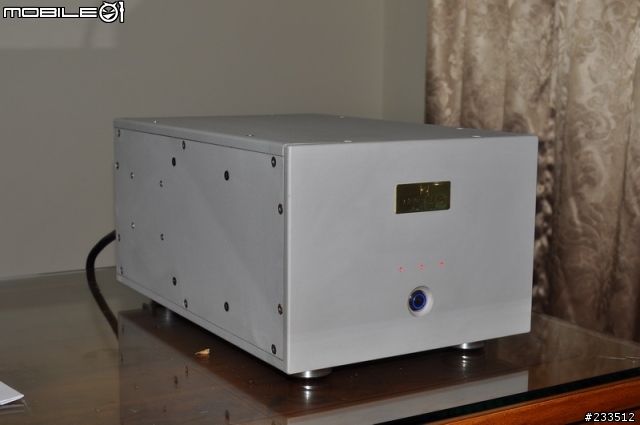

把牛皮紙保護膠膜撕開，可以見人了

這個外殼對岸買回來的，由於精度很差，花了很多功夫調整外殼對位
此外陽極處理效果不佳，超級粗糙，又花了很多時間打臘打磨至勉強可以接受的範圍
如果你喜歡我的DIY作品，按下加分吧! 可以給我鼓勵，感謝您!

lifaung

lifaung
個人積分：603分
文章編號：40366355

603分

69樓

2012-12-08 16:38

layws wrote:
這棟樓有點偏了! 兩派都有人士專家
我的喇叭是買 dali 裡面分音器全部手工焊接
我自己搞得LM4702從原廠手冊標明雙邊誤差必須要小於0.25mm，因此只能用印刷電路板
基本上都很重要，也有其目的

本人只是木耳，透過DIY需要外部儀器幫忙
當然也期望透過儀器幫忙校準，至於太"抽象"議題，建議另找主題發揮吧
我也想知道如何分析

雙邊誤差小於0.25mm,可以用噴墨或雷射印表機搭配描圖紙列印後做曝光

Layout軟體可以考慮看看PADS Layout,可以自動計算線寬
出gerber的時候只要TOP和Bottom
出完的圖丟到CAMplus裡面去轉成DXF
最後用Autocad鏡像反轉後列印

之後的洗版等等就不說了,應該是最簡單的流程

不過雙邊誤差0.25mm代表你得要盡量令線走在同一側,且避開灌孔

這種高速的功率OP,就不能買電木板的材質
玻璃纖維板會比較恰當

layws

layws
個人積分：2529分
文章編號：40367273

2529分

樓主

2012-12-08 17:34

lifaung wrote:
雙邊誤差小於0.25...(恕刪)

沒想到這篇這麼久又被挖出來

最後我花錢洗板子，類比東西不好搞，光接地不是有通就好，還有路徑與迴路的問題
測試時手靠近時的電容都會影響變成雜音，小小緊張一下，還好裝機後安靜無聲
通入訊號線材品質等等，基本上都可以透過示波器清楚看的出來差異性
電阻會有溫差影響...等等，換掉不少東西後才滿意

因為搭配高電壓，因此電路板當然只能挑FR4 2mm 厚的規格，也可降低浮游電容影響
總之~ 類比一直都很深奧的學問，真的會搞死人，還好這只是自己興趣玩玩而已
