Monte920 wrote:
你這張圖的電源是AC18V...(恕刪)
M大好細心，也在好奇之下查了一下。
先講結論：
用的真空管是大陸6J1，用這管做的小裝置在網拍很常見。
可以吃AC 18V/DC 24V電壓，後面會解釋。
內部先整流(沒看錯)，再倍壓上50幾V並做成正負電源，兩個正負50幾V再提供6J1需要的100多V屏壓。
01規矩，先上圖:

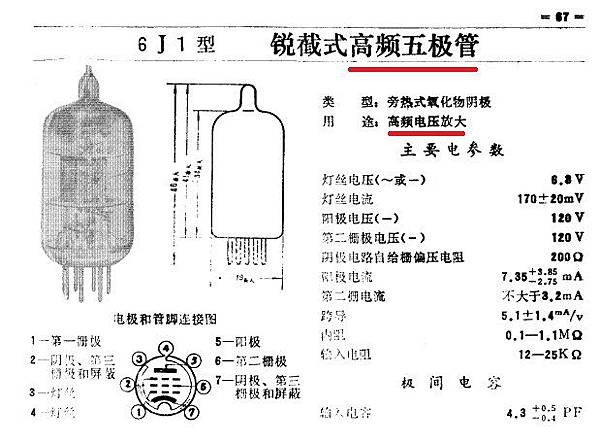

6J1淘寶很常見，網路資料非常多，電壓有做100多到200多V的都有。特性到50幾V還可有不錯的線性，所以做小功率或前級、耳擴的很多。

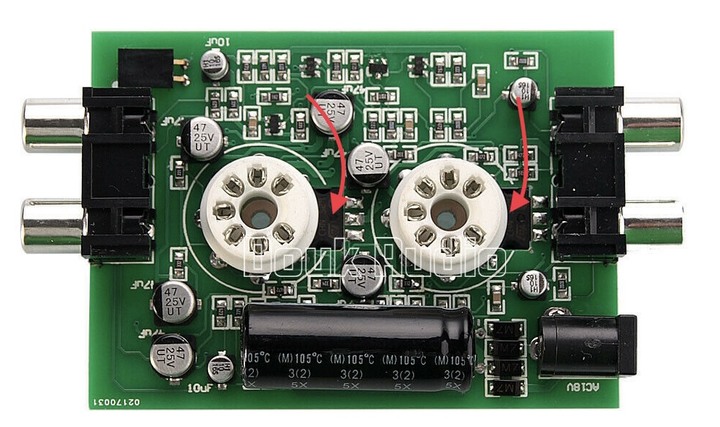

內在美，有圖有真相

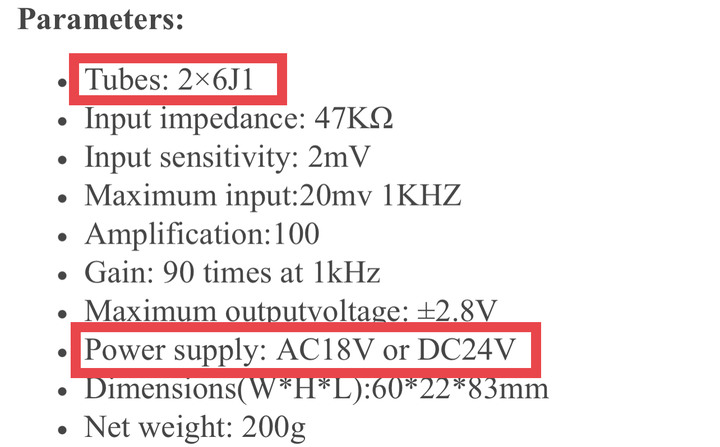

AC 18V及DC 24V都可用，仔細看可以發現上面同一張圖裡面，外殼上標示DC24V，但是電源接口PCB上標AC18V。原廠規格也這樣寫

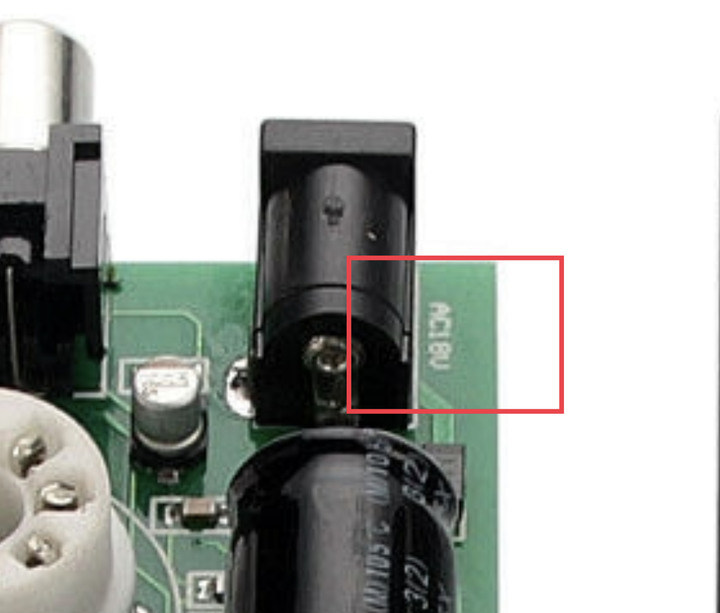

放大來看，電源接口PCB上的標示AC18V

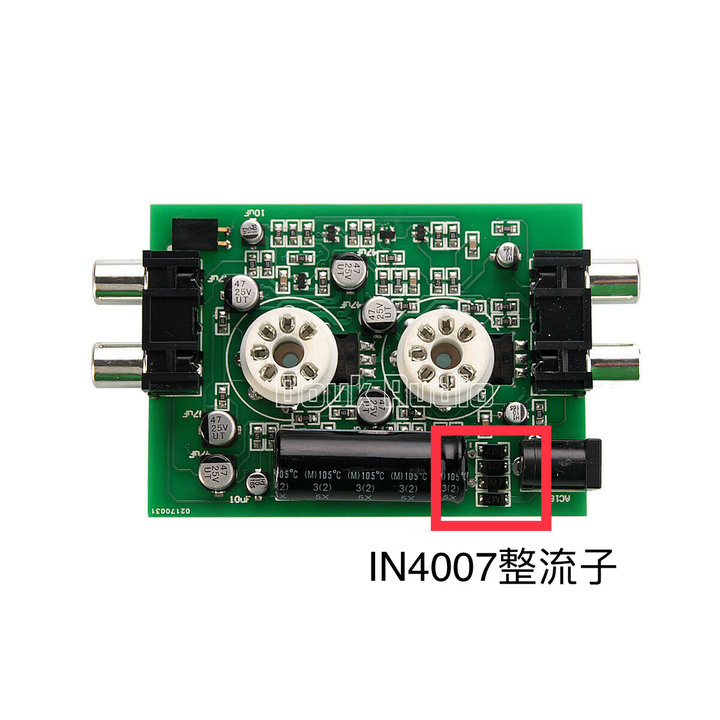

稍為看了一下電路。電源接口一進來，先接了四個整流子組成橋式整流。同時倍壓(倍壓整流? 這部分沒細看，白色管座下方有一顆ST CHN...3腳IC看不清楚)，網路上查了下電路，24V倍壓後約50幾V，並做成正負雙電源，合併正負50幾V就約有100出頭的供電了。
6J1跟ECC8X系列雙三極管不同，是小7腳單5極管。所以每邊各一管一級放大。應非低電壓工作。
------
古早很多收音機跟黑膠唱盤是裝乾電池，電池要推動這類本來就不成問題。但這跟樓主本來探討的問題可能不一樣
對siltech C1比較有興趣，但找不到仔細的資料
