二者其實都是放大電路，把參考電壓（音樂信號 or 直流參考電壓）放大成回授電阻所設定的放大倍率。
真空管也是放大元件，SMPS 以某個角度看也是放大元件，把這些東西想通了，就可以在不同產業趴趴走，樓上 ben9612 不就是一例嗎？199X 年，工作之餘，拿 UC3842 推 discrete 兜的同步整流 Buck Converter，把音樂信號混入參考電壓，還真的把音樂信號複製放大去推喇叭，在網路還不發達的年代，感謝梁中鍔先生的雜誌幫我留下紀錄。
四、五年級生長在沒有網路的年代，那時候有一本叫【音響技術】的雜誌，我是民國 70 年開始讀電子，那時候，【音響技術】有一篇文章是一位女研究生寫的，她用 NE555 做 Class-D，其實 Class-D 理論數十年前就有了，只是當時材料科技還跟不上電子技術。
我的 RD 生涯，有 17 年是待在筆電，剛入行時，LCD Panel 還是單色的，那時 LCD Panel 供貨商都是日本公司，後面有五年的時間（200X）參與 Apple OEM 的案子，Apple 筆電用的 LCD Panel 有兩個供貨商___奇美 和 LG
剛入行時，CPU 還是 386，整台筆電主機板只需 5V 2A，用桌機電源裏的 TL-494 改一改就夠用，後來，筆電裏的電源越來越複雜，開始有半導體廠針對筆電開發出專用 PWM IC，最早出來的是 Linear Tech，當時他們家筆電用的 PWM IC，一顆美金 3~4，過沒多久，一家猶太老闆開的公司 MAXIM 也出了筆電用的 PWM IC，大致上就比 Linear Tech 便宜美金 1 塊。
當然，台商也嗅到商機，199X 年，台灣一家半導體公司給我他們家筆電用的 PWM IC datasheet，過沒多久，Sample 也到了，我試了一下___I Don’t Fly，不會動。到了 200X 年，台廠筆電用的 PWM IC 俏俏地在筆電主機板上插旗___I DO Fly，價格從美金 3~4 降到 NT十幾。
很爽吧！如果上面的後起之秀是中國大陸，請問您作何感受？Lenovo 買下 IBM 筆電部門，小米、華為、、、End-User 可以愛用國貨，我就是只用台灣手機，可是，搞技術的不能只有指望同胞的支持，會餓死，真正的戰場不在台灣，當然會面臨對岸的競爭，現在我們怎麼看他，不就是當年 Linear Tech、MAXIM、SHARP 怎麼看我們。
掏寶上面應該有不少 Class-D 成品機，對岸多年前就有人 100% copy HYPEX 和 ICEpower，專利是有屬地主義的，大陸人口多，光內需就夠 DIYer 養家糊口，之前的 DIY Zone 不是也跑過去了嗎？
台灣那幾家還在默默【玩】音響的要怎麼活下去，還能平均每月出 40 尺一櫃，更強的年營業額台幣上億。
現在 ICEpower、HYPEX、PASCAL、PowerSoft 的 Class-D 模組，實質上跟當年擴大機套件根本沒什麼不同，不是有廠商把台幣幾千（業者才拿得到的價錢）的 ICEpower 裝個漂亮的機殼，賣台幣六位數！
在此要提醒有玩 Class-D 模組的網兄，數年前曾看過有人在 ICEpower 二次側電源並了高容量電容，對於單端 Class-D 這樣做可以降低 Pumping Effect，可是，ICEpower Push-Pull 並沒有 Pumping Effect
而且，目前看到帶 SMPS 的 Class-D 模組，其 SMPS 不是電源專業廠常用的架構，幾乎都是用 Ballast 架構，在開機時，一次側前幾個 cycle 電流有機會破百，原因是 Ballast 是硬切，開機時二次側電容沒電，形同短路，把二次側電容加大，會增加電流破百的時間，如果跟我一樣手濺，在短時間內（二次側電容放到較低電壓）開開關關，SMPS 有炸掉的風險！
以後也許有更多種 Class-D 控制電路被開發出來，目前的以波型來分，大致上有兩種：定頻、自激振盪（變頻）
定頻又有兩種：AD Mode、BD Mode

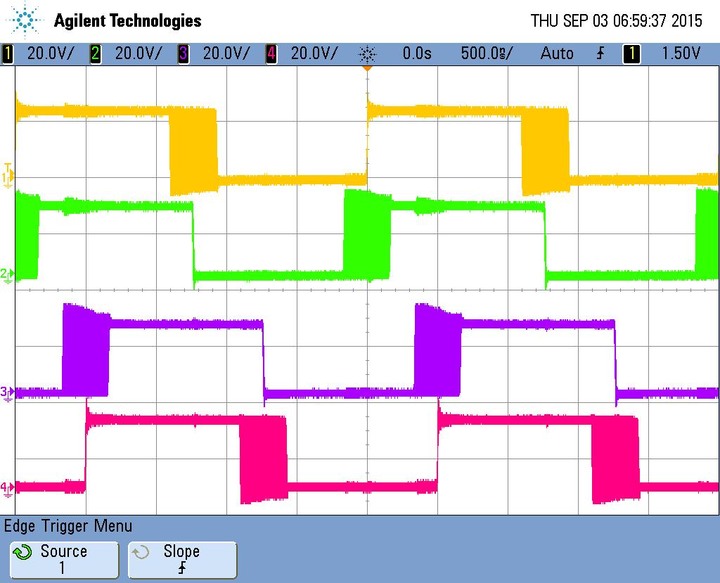

以下是 AD Mode 開關元件波型，兩組 Bridge，所以有四組波形：

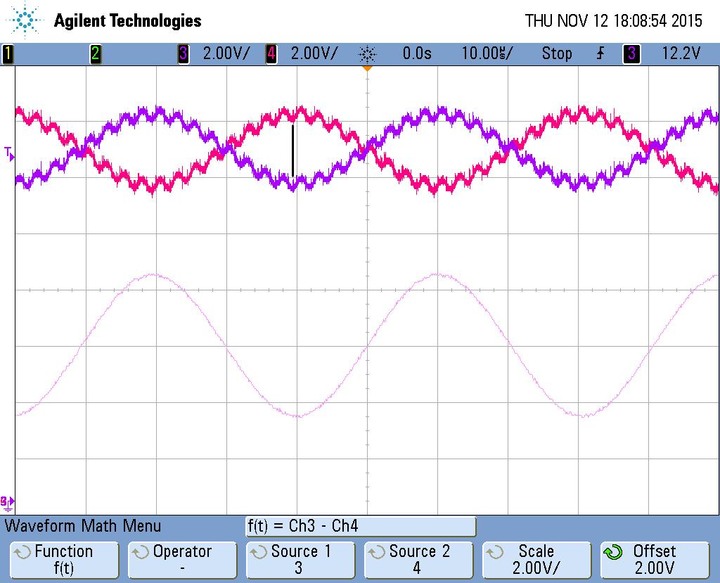

以下是 AD Mode 兩組 Bridge 輸出，及實際接喇叭跨兩輸輸出的波形：
AD Mode 輸出到喇叭的波形有兩個成分：音樂信號（低頻）、漣波（高頻），漣波聽不到，不是想要的東西（算缺點），但是，這種架構沒有 Pumping Effect（算優點）

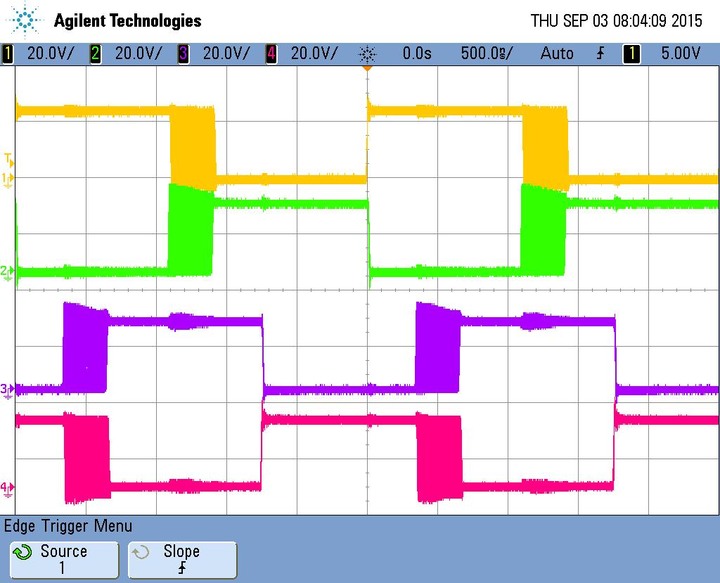

再來看 BD Mode：
不要懷疑您的眼睛，BD Mode 兩 Bridge 的輸出都有 Ripple，二者同相，於是接到喇叭的輸出，Ripple 就抵銷掉了（算優點），但是，這種架構在低頻、大功率輸出會有 Pumping Effect（算缺點）

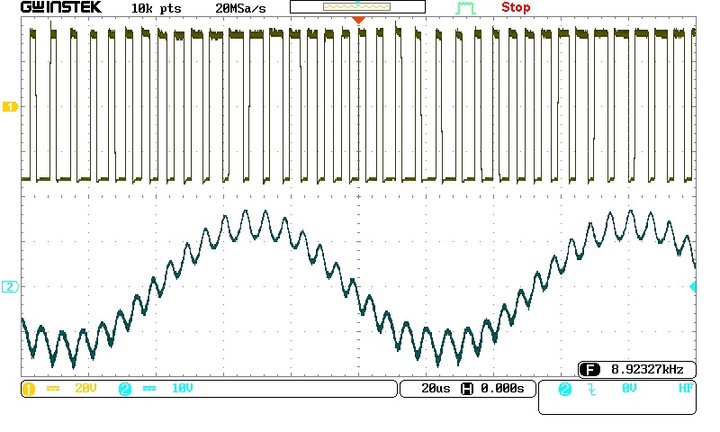

最後看自激振盪：
這種控制方法最簡單，反應速度最快（算優點），無輸出時頻率最高，輸出功率越高，頻率越低，因為是用零件自然諧振，零件都有誤差，所以，這種 Class-D 每個振盪頻率都不一樣，要把兩個自激振盪擺在一起，很容易相互干擾（差頻），可以用外接振盪器強迫同步，不過，功率高時，還是會擺脫振盪器的控制（算缺點）
好了！每種控制方法都有優缺點，其實，在類比的世界裏，沒有完美，想盡辦法克服一個問題，一定有另一個特性被犧牲掉！這樣可以理解：那些耳朵超好的燒友，尋尋覓覓找到真愛，享用一陣子後，總覺得她缺少了什麼！於是把愛妾休了，再度尋尋覓覓找真愛，換了好幾任後，有一天又開始懷念元配！
有單端管機的支持者說推挽管機聲音硬梆梆，那麼，聽慣推挽管機的燒友聽單端管機應該會嫌軟趴趴！牛肉麵一定得非紅燒不吃嗎？清燉的也很可口啊！三妻四妾才爽嘛！台北愛樂電台廣告詞：沒有優勝劣敗，只有觀點不同！還在為聲音爭得面紅耳赤！
