ifly90 wrote:
MiPiace大請...(恕刪)
是不是比較像這張圖的配置？
ifly90 wrote:
是不是比較像這張圖...(恕刪)
等這也很像都說是 和田茂氏
https://goods.ruten.com.tw/item/show?21825237866965
我的無名
http://www.wretch.cc/album/ifly90
ifly90 wrote:
等這也很像都說是 ...(恕刪)

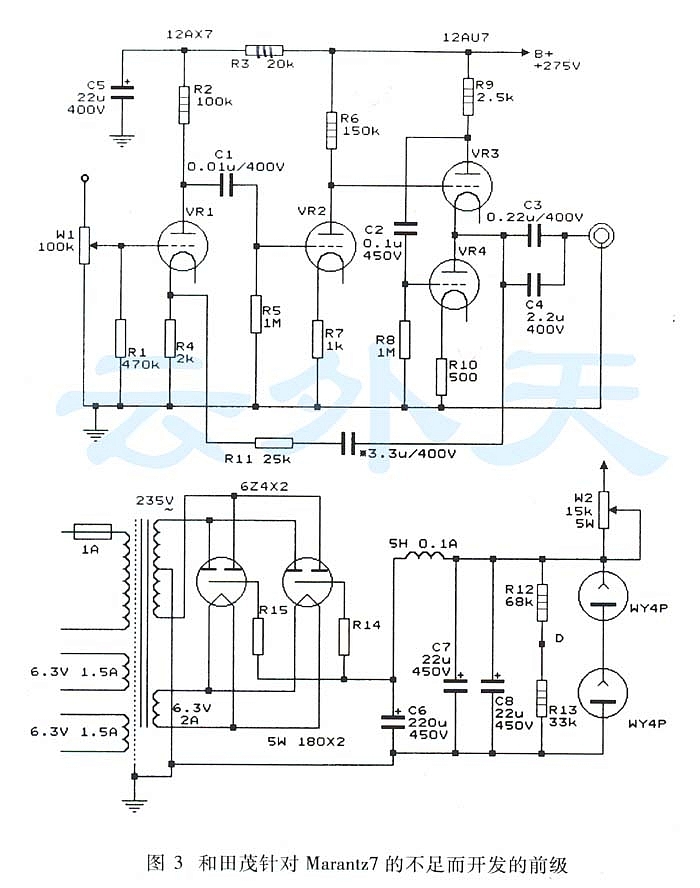

全都是和田茂電路
這個電路看起來合理，後端那個像SRPP 的隨耦，功力要很高才有能力發明這個電路。
不過電路太複雜了。容易有音染。
要留意的零件品質也多，用錯零件聲音可能就發揮不出來。可以試試看。
第一級12Ax7輸出接的耦合(交連)電容取值0.01u有點小，這個高通濾波的低頻截止點可能太高（需要細算),也許100hz以下低頻會衰減，可以試0.1u的交連電容比看看低頻有沒有改變。
我用這個電路的話，就直接把12ax7 省掉不用。
二級12au7 直交(或交連比比看)放大，都共陰放大，不隨耦，不拉負回授，電路簡單明瞭。
但也只是試試看，不同前級電路聽感差異甚大，也難講最後會喜歡那一種。

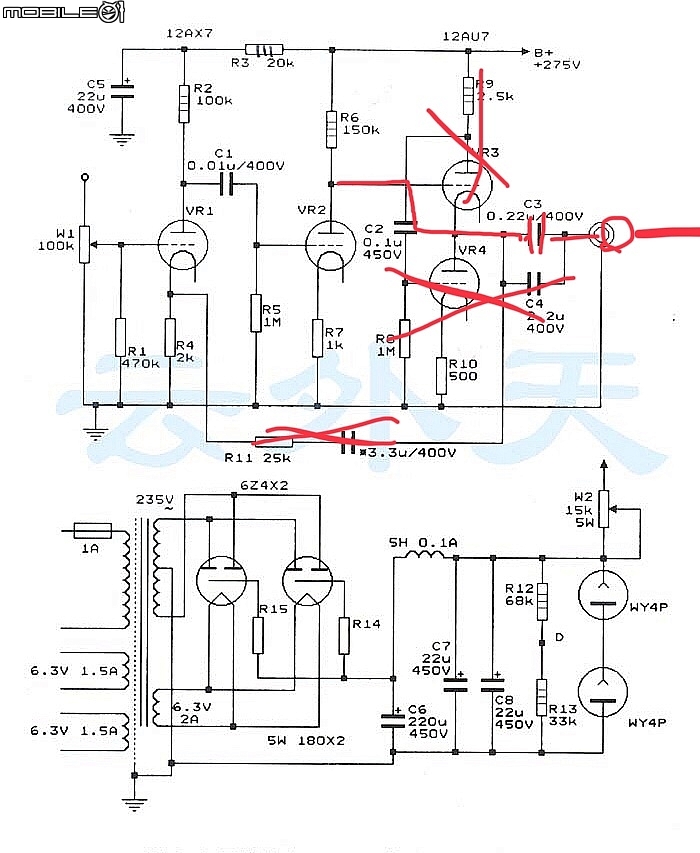

電路差不多這樣，直接把12au7 插在原來的12ax7 位置。0.01u 交連保留，改0.1-047u 交連。
電阻值都重算，後面12au7 座就不用了，負回授也沒有了。
這樣很好改。
頻率響應寬的，
輸出阻抗低的，
最好有真空管整流，
正向輸出，
無輸出變壓器機種，
設計好的SRPP便宜又好，
初哥可以試試，
個人偏好不討論。
另外，不知你的後級是啥？
要考慮前級增益和輸出阻抗，
尤其是後級是晶體後級。
目前音源輸出普遍接近1-2V。
而後級輸入靈敏度約落在 200mv-4v 之間。
前級的作用是放大音源輸出然後再送到 後級輸入。
現在的問題是音源的輸出準位已經接近後級的輸入靈敏度了，加進去的前級事實上不需要太多放大作用，頂多是調音或增加推動力而已。放大倍率頂多是 4倍而已。
那現在接一個兩級的 12ax7 會是什麼情形。不帶負回授的話放大會大於 1000倍。但這個高倍率放的的電路，通常是要加負回授的，加了負回授後，也許放大倍率降至 300倍或高一些。
1v輸出的音源接前級再接輸入靈敏度是2v的後級，那前級怎麼動作? 唯一的辦法是將音源衰減150倍再放大300倍。
音源衰減150倍會怎樣? S/N ratio (訊號雜訊比) 很差，非常怕干擾，連電源插頭，電源線，訊號線，數位線無一不敏感，稍為一變動，再放大300倍後就會造成聽感的差異。
輸出準位，輸入靈敏度的匹配，其實常被大多數人所忽略。
除了準位匹配外，還有阻抗的匹配，這也影響了前後級搭配的難度，這也是常常被忽略。
以上兩點，就是我會說前級設計很難的的原因。
古代的前級設計， 如樓上例子 m7 或和田茂，當時的環境跟現在有所不同，音源輸出可能只有幾mv, 但現在的設備，並非如此，這也是我不建議拿古代電路放在現在設備上面，因為 前級匹配條件變了。
以上的論點，也沒有絕對是正確或錯誤，因為聽感很主觀，有時物理計算看似錯誤的搭配，卻有人喜歡，所以提出來，只是主觀的看法，這個看法留給大家自已去深思。

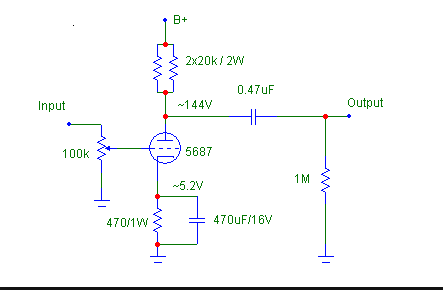

如果我真的需要前級，那我會怎麼做，也許我就做一個輸入靈敏度1-2V, 放大倍數 10-20倍就好，輸出阻抗控制在 5K 以下，這樣的選擇之下，電路可能如下，一級 5687 放大而已。但我剛剛有說，聽感跟物理計算，有時並不一致，所以只能說，會先這樣設計，再聽聽效果如何。
(以上只是圖例，電阻，電位設計要重新算過)
