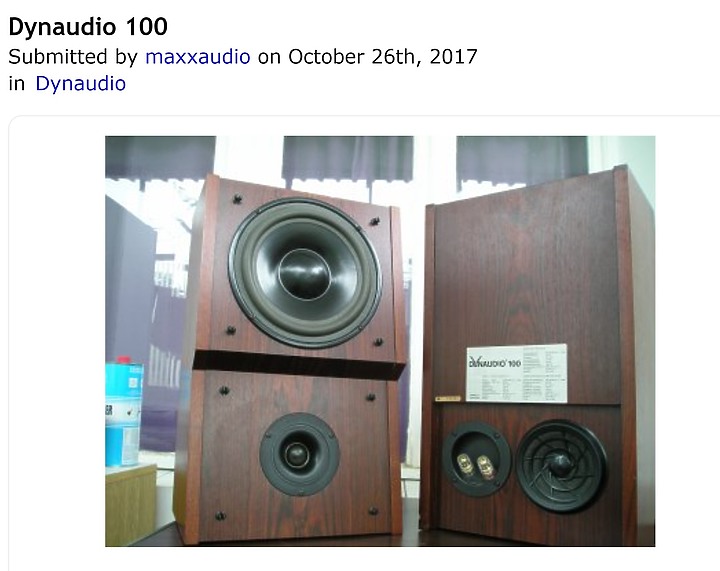

根據上述連結的書籍記載，Dynaudio的正式開山之作品，型號是「Model 100」

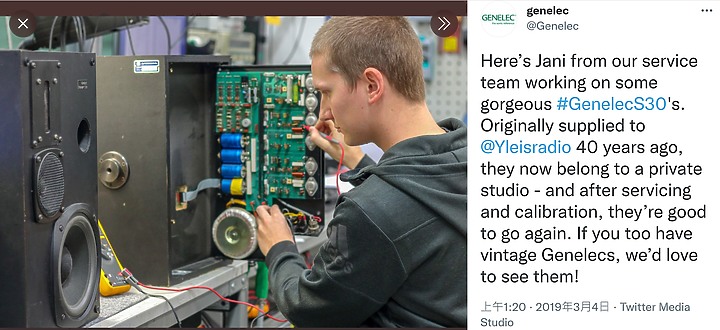

順便預告：下次來梳理一下 Genelec 的源起歷史，敬請期待

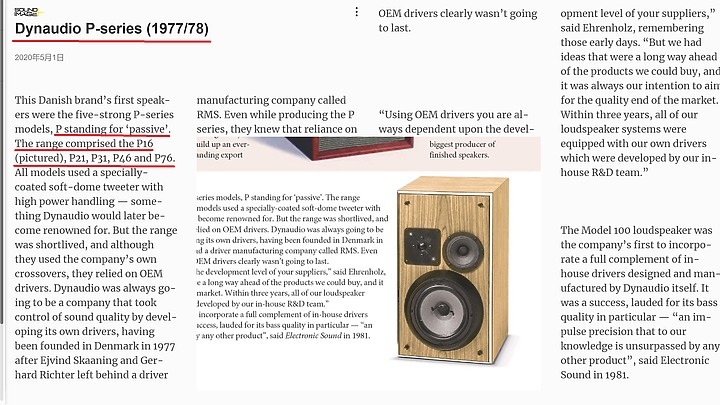

補充自己31樓所述，後來看到資料，其實 Dynaudio Model 100之前
還有一個系列，即為「P-series」，如附圖說明
P-series還是有1970年代，英、美喇叭常見的 “偏軸”設計

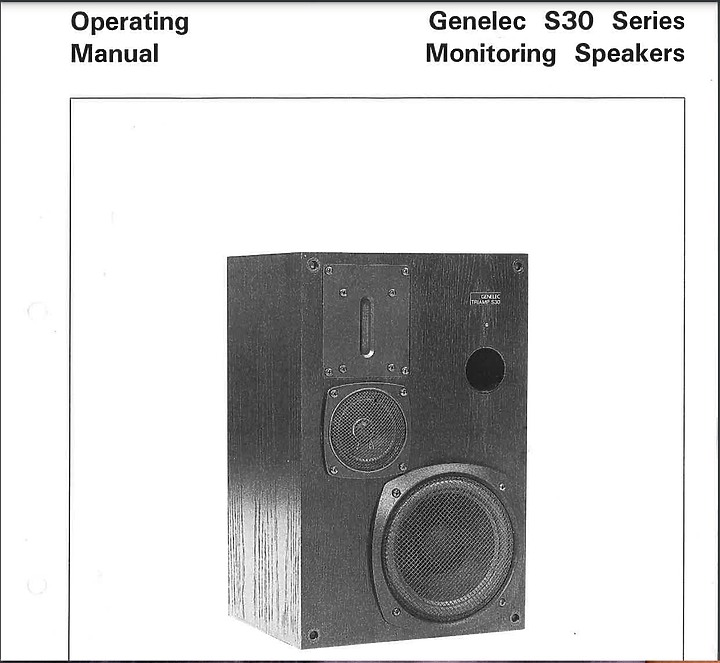

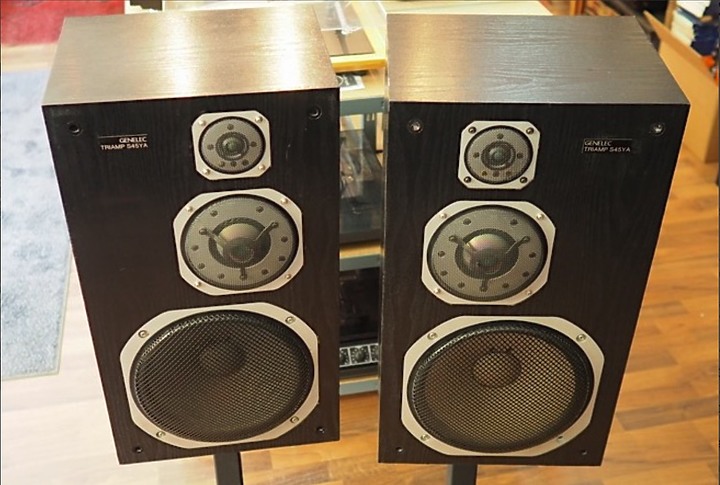

（甚至Yamaha、Genelec 當時也按照如此規劃）
就是高音（或獨立中音）單體不與低音單體軸心在中央直線上

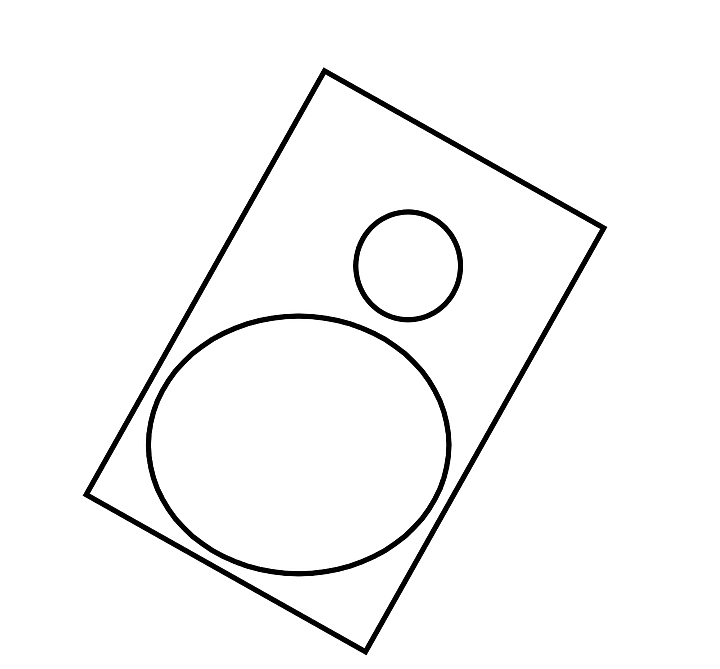

我自己畫了一張圖，“偏軸”設計，喇叭有將倒未倒的用意
說穿了還是要減緩 “Lobe Tilting”效應

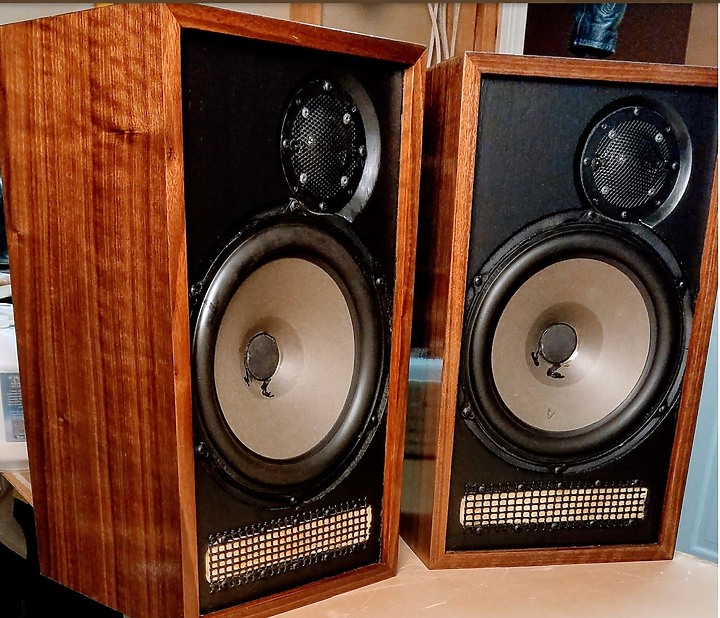

參考 Dynaco A25、美式喇叭名廠現行型號JBL 4312G
請搜尋：2024年 音響規格
波瓣(lobing)傾斜的分析，主要是觀察單體位差、分音頻率、濾波器設計、時間/相位補償(物理+電子)等綜合的結果。在主波瓣和旁波瓣之間的凹陷區，就是破壞性干涉(相位抵消)的部分，可以對照於離軸響應在分頻點的凹陷處。
單體的聲學中心(發聲參考點)在靠近音圈的位置，所以畫一條線通過高音單體和低音單體錐盆的深處，這條線延展的平面稱「零延遲平面(ZDP)」。雖然單體之間發聲點的位差直接造成ZDP的傾斜，但是ZDP傾斜只是波瓣傾斜的原因之一，不能直接畫上等號。
監聽喇叭橫擺不要想像成這樣更利於表現高音或保證音質等，放置在控制台/表橋上和放置在獨立的支架上甚至是上牆安裝，考量就不會一樣。橫擺就要更留意波瓣傾斜/分頻點響應凹陷的疑慮，需要更精心設置喇叭，可能有甜蜜點過於窄小的問題。
學習很重要，要學對了不要學錯了更重要。分享是好事，分享對的不要分享錯的才是真好事。
