LM4702 自製擴大機討論串 (第4頁)

panchihho

panchihho
個人積分：11分
文章編號：37427469

11分

31樓

2012-07-29 14:39

動作好快阿

需要有人幫忙送水送便當嗎?

layws

layws
個人積分：2529分
文章編號：37443754

2529分

樓主

2012-07-30 12:35

panchihho wrote:
動作好快阿需要有人幫...(恕刪)

呵呵！　應該不需要啦！
目前尚缺　外殼　跟　兩顆大變壓器，每顆變壓器可獨立兩組電源
還在搜尋中～～

dlangel

dlangel
個人積分：22分
文章編號：37452745

22分

33樓

2012-07-30 19:55

變壓器可以考慮找蘭州街的楊師傅訂做
品質很不錯

layws

layws
個人積分：2529分
文章編號：37454663

2529分

樓主

2012-07-30 21:38

dlangel wrote:
變壓器可以考慮找蘭州...(恕刪)

感謝告知，拍賣網可以看到他的資料，也看過他的部落格
沒有太多專業資料可以參考(ex: 矽鋼, 溫升等資訊)，個人還是比較偏好著名拆機品

alphamates

alphamates
個人積分：206分
文章編號：37545245

206分

35樓

2012-08-03 21:59

layws wrote:
感謝告知，拍賣網可以...(恕刪)

楊師傅的變壓器不錯...........

alphamates

alphamates
個人積分：206分
文章編號：37555186

206分

36樓

2012-08-04 13:31

layws 兄

近日我的6H30PI 前級也完工

一起努力用心做機子共勉之

layws

layws
個人積分：2529分
文章編號：37569429

2529分

樓主

2012-08-05 10:32

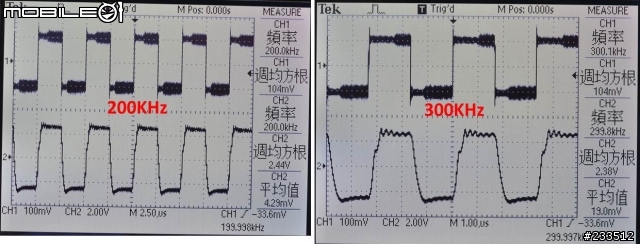

這次借了一台訊號產生器，搭配示波器訊號
總共測量了 5, 5K, 20K, 100K, 200K, 300K
對此不是專家不是很能理解其中意義, 請高手幫忙釋疑了
訊號源輸入 100mV 輸出約 2.5V 放大倍率約25倍

補上一張 50K

wkh2006

wkh2006
個人積分：3925分
文章編號：37570306

3925分

38樓

2012-08-05 11:32

layws wrote:
這次借了一台訊號產生...(恕刪)

看起來似乎有高頻振盪.找台音頻的頻譜分析儀看一下.

alphamates

alphamates
個人積分：206分
文章編號：37570319

206分

39樓

2012-08-05 11:33

layws wrote:
這次借了一台訊號產生...(恕刪)

樓上的 , 你從哪看的出來有震盪????

示波器輸入要改直流輸入 , 不要用交流檔位 , 5Hz是有點斜有加上8R負載測嗎??

這種OCL直流放大器從50Hz測到30K就很夠了 , 50K以上沒意義 , 小心點輸入頻率太高可能會有震盪 , 測試時輸出一定要加負載!!

方波測試用時間軸去看50Hz~30K 輸入跟輸出的波形有沒有很明顯的相位移 , 可以的話用10W去測會比較有量測性

這幾張圖看起來頻寬很寬 , 但是方波只用來看有無振鈴現象相位來決定回授要不要修正高頻補償~

真正測試時要輸入弦波 , 放大器輸出8.94Vrms 此時是10W/8R , 輸入電壓不動 , 更改訊號產生器的頻率從50H~30K , 看此段頻率的輸出功率以及增益是否隨頻率而變化 , 有異常就要檢視回授以及頻率補償電路

看起來樓主很成功~ 測試時要備好散熱片+大功率負載 , 最好別用一般的水泥電阻 , 那有微量感抗 , 你可以用幾個水泥電阻並聯出8R來當負載

看來我也該貼貼我的6H30PI 前級了~

wkh2006

wkh2006
個人積分：3925分
文章編號：37570556

3925分

40樓

2012-08-05 11:50

我猜的
200KHz 及 300KHz的波型,信號走到一半雜訊變大一倍.
不過一般擴大機不會測這麼高頻的方波,大概在
50KHz以上的信號應該在輸入端用LPF濾掉.

如果高頻太多,加上harmonic, 高音喇叭很快就掛掉
