一萬以內的真空管前級有什麼推薦?

larry-han wrote:
+1就是感覺像個雞...(恕刪)

6p1 是四極管,陰極偏壓大,
前級管的音色地位就會比較重要。
6n2 如果是北京老管,我是覺得還可以,曙光管就不是很確定好不好。
因為前級管角色吃重,如果能找到好的12ax7,是可以試試看,12ax7聲音比較細一點,管味也較好。
只是好的12ax7 真的很貴。
12ax7大陸新管跟復刻版,我是不太敢用,寧願用北京6n2

6n2+6p1 算是單端綜合管擴了,是不用加前級了。只是音源輸出要飽滿,能達到 1V 以上輸出電壓比較完美,好的 CD player 或 usb dac 是足夠了。

6p1 是四極管,特性比較像 6V6, 管味濃一些。
另外一隻管子 6p14 是 五極管,像 el84,五極管陰極偏壓小,功率管放大率比較大,聲音會比較清亮,速度感會好一點,管味淡一些。
兩隻各有所好。
Yevgeny wrote:
您所推薦的管後級是哪一台?


一般入門便宜的管機類似這種的

https://goods.ruten.com.tw/item/show?21827310659666

這是成品,套件會便宜一些,但要自己焊接!



Yevgeny wrote:
先怎樣用用看?不是很懂..


仔細看一下機器的正面,有個音量調整旋鈕

也就是直接把cd播放機的輸出,插到機器的輸入端就可以了!

這種沒有前級的用法,一般叫直入!


不過

管機有個很嚴重的問題

如果輸出沒有接喇叭就開機,會把真空管燒掉,要注意!

MiPiace wrote:
另外一隻管子 6p14 是 五極管,像 el84,五極管陰極偏壓小,功率管放大率比較大,聲音會比較清亮,速度感會好一點,管味淡一些。
兩隻各有所好。


嗯!學習了!改天再來試試!
我的無名 http://www.wretch.cc/album/ifly90
ifly90 wrote:
MiPiace大請...(恕刪)

前級設計對我來說非常難,所以我也難斷定好壞

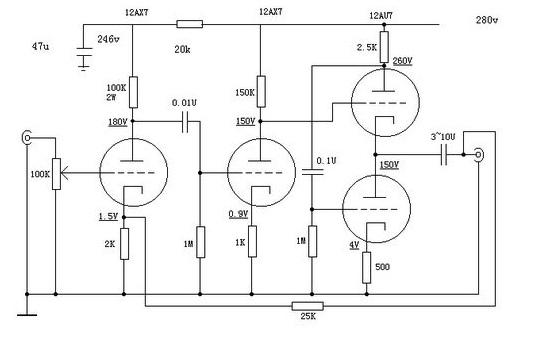

但這個電路,我不喜歡,12ax7 兩級放大太多,輸入靈敏度小,放大太多後才從輸出又拉回一個負回授,我覺得好複雜。
第二級12au7 也是很怪的設計,上面那個隨耦管拉了一個電容回授到下面的12au7 輸入,這個設計好難,電容取值太敏感。但我也沒辨法斷定那個電容是不是回授的用途,還看不不太懂。等我再想想看,參考別人的解讀
很抱歉,這個電路不是我的能力解析得出來,無法理解前人的精髓在那裡。

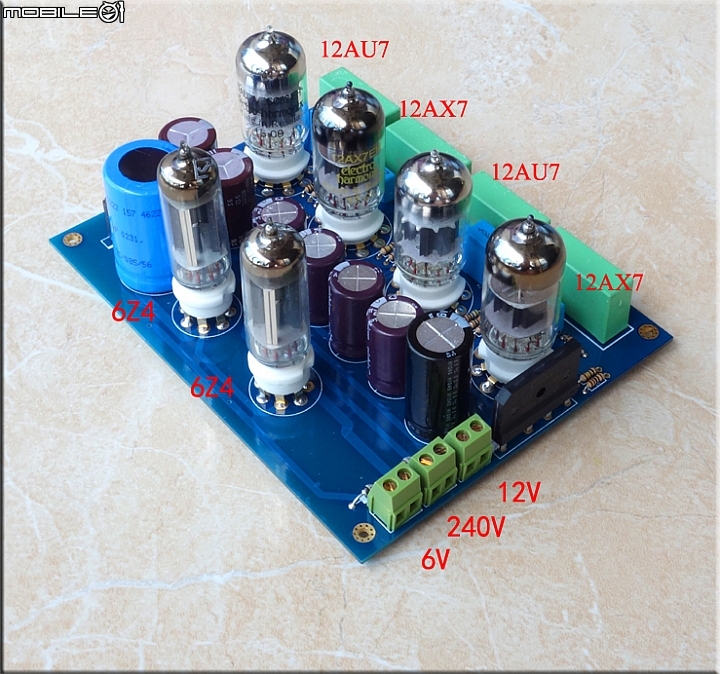

如果已經買了或想試,也可以吧,反正這種套件便宜,拿來學經驗。

PS:
文章編輯過,原先看錯的部分拿掉了

ifly90 wrote:
MiPiace大請...(恕刪)

又想了一下電路,這回比較正面
我是很怕複雜電路,但原作也許有他的道理
二級12ax7 對於現在的器材,非必要。但二級也有好處,前後兩個12ax7 剛好可以把二次諧波失真修正回來,所以雖然複雜,但看起來12ax7 的諧波失真是改善了。
但12au7 那一級隨耦電路,還是難理解。很難猜回授電容的作用。
一樣的建議,有興趣就試看看,也許原著有他的道理。

上下兩個12ax7 之間的交連電容,要用好料。
代回答好了

這是典型常見的SRPP電路,日本人發明的。

SRPP是除了一般電壓放大(共陰),原本陽極負載的地方直接換成了另一個管子,倒向接著,行成了一個上下管PP結構。下管是一般共陰極放大,上管是陰極隨耦。

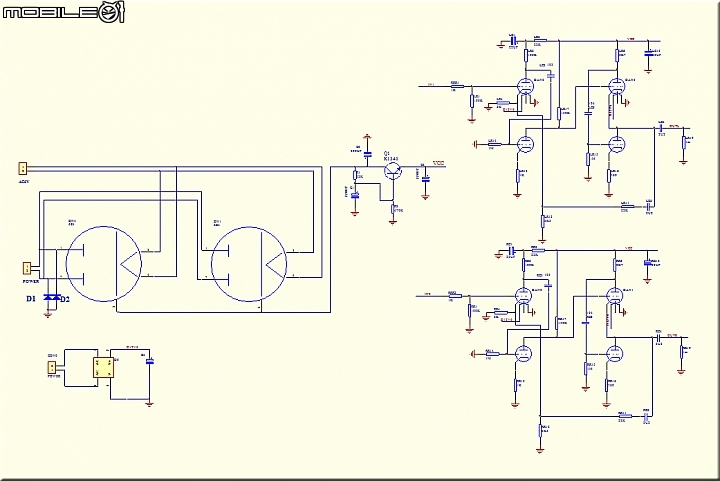

電路圖太小看不清楚,不過從CAD線路圖看,12AX7是下管,上管換成了12AU7,所以賣家說這是和田茂線路囉?

這種電路的優點是~~~~待續

MiPiace wrote:
,又想了一下電路,...(恕刪)

不過我還是比較相信這個中國真空管論壇版主田慶松的設計
6j4 + 6v6


luxor_w wrote:
代回答好了這是典型...(恕刪)

不是srpp
你把典型的srpp 叫出來比對就會知道,我一開始也誤會成Srpp
這只是隨耦電路,目的是降输出阻抗,增加電流
只是這個隨耦電路有一個難懂的回授
MiPiace wrote:
不是srpp 你把...(恕刪)

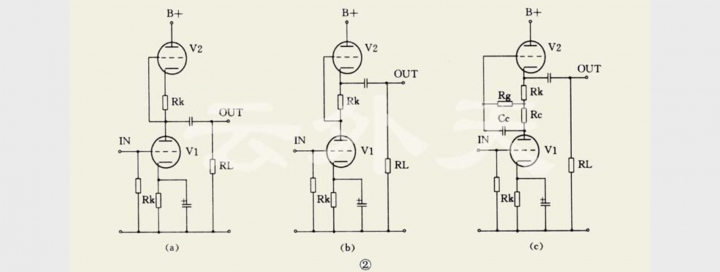

典型的SRPP 如下,srpp 是兩級上下疊放大,放大率很大
輸入在下方柵極,輸出在陽極,然後再將下方輸出拉到上方柵極放大。



和田茂12au7 那一級,輸入在上方柵極,輸出就直接上方陰極出去了,這像是陰極隨耦,只是下方那一個12au7 有些複雜,參不透
我也想猜這是另一種SRPP, 但還是難解讀,結構似srpp, 但無電壓放大,作用反而像隨耦,只是電流放大,降输出阻抗。
