自製發燒排插 (第2頁)

vicence

vicence
個人積分：7458分
文章編號：82854767

7458分

11樓

2021-08-30 20:25

fish_gai wrote:
Xsymphony

恕敝人孤陋寡聞
第一次看到這掏寶專賣的法國平價線 ^++^

你覺得這線要如何塞進插座孔裡把他夾緊呢?
我說的是2.0~3.5mm單股電纜線(3.5是7股)
這都不懂的話建議去五金行問問
或買現成的算了
別自己亂搞，用電安全為上

fish_gai

fish_gai
個人積分：49分
文章編號：82854831

49分

樓主

2021-08-30 20:34

hl su3a8 wrote:
假如家中電源沒有接地...(恕刪)

如果直接鎖在排插盒呢

fish_gai

fish_gai
個人積分：49分
文章編號：82854841

49分

樓主

2021-08-30 20:36

fyl0206 wrote:
地一股，正三股，負四...(恕刪)

方便看內部接法嗎？萬分感謝

fish_gai

fish_gai
個人積分：49分
文章編號：82854858

49分

樓主

2021-08-30 20:37

vicence wrote:
恕敝人孤陋寡聞第一次...(恕刪)

店家是說裡面三股，分別當火水地這樣接

fish_gai

fish_gai
個人積分：49分
文章編號：82854878

49分

樓主

2021-08-30 20:40

vicence wrote:
恕敝人孤陋寡聞第一次...(恕刪)

單股4.7mm

vicence

vicence
個人積分：7458分
文章編號：82855876

7458分

16樓

2021-08-30 22:48

fish_gai wrote:
單股4.7mm(恕刪)

https://www.ruten.com.tw/item/show?21837647994932
1米可以買這好幾捲... ^++^

當然不是說非得買太平洋
而是告訴你單股電纜線的樣子
設備端到插座要想用花線，隨你用
但是插座端配線，甚至到電盤主配電
建議你還是用正常的電纜線為宜
畢竟緊迫的方式不同
才不會鬆脫造成危險

vicence

通常最大3.5mm，5.5得7股剪掉2股插進去，不建議這樣用，HUBBLE醫療級可用上Y插鎖，建議別超過8mm，硬塞到時螺絲崩掉，危險!

2021-08-31 16:21

vicence

若真要上Y插，例如HUBBELL IG8300的塑膠邊角要用斜口鉗修掉，還是提醒線徑別粗過頭，以免造成危險

2021-08-31 16:27

fyl0206

fyl0206
個人積分：226分
文章編號：82860047

226分

17樓

2021-08-31 12:02

fish_gai wrote:
方便看內部接法嗎？ (恕刪)

這是我其中之一的排插，內芯是用八芯的 Furukawa 長結晶銅工業電纜去掉蒙皮取其線芯當排插線用，地線用了銀線，如果捨棄 AC 母座改用迫緊頭會更好。

PS.：花線線頭害怕鬆脫的話，可以在線頭上一點錫。

寧與同好爭高下，勿與傻瓜論長短...

fish_gai 樓主

上了錫又有差異了🥲 請問這樣cooper配線盒改用在哪裡購買，不然目前都是看到純鋁的

2021-08-31 13:51

fish_gai 樓主

還有銀線購入🙏

2021-08-31 13:51

minminboe

minminboe
個人積分：139分
文章編號：82860481

139分

18樓

2021-08-31 12:41

fish_gai wrote:
近日想自製排插大家推...(恕刪)

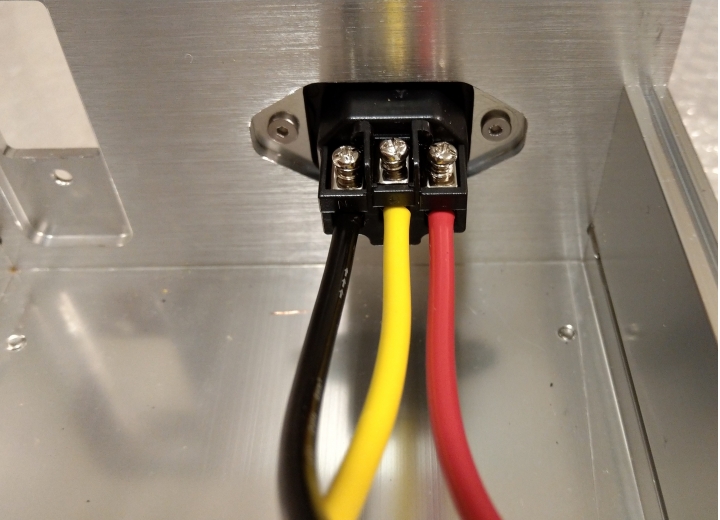

我是這樣接，最基本接法。

fish_gai 樓主

這是古河的06嗎？

2021-08-31 13:54

fish_gai

fish_gai
個人積分：49分
文章編號：82861159

49分

樓主

2021-08-31 13:53

fyl0206 wrote:
這是我其中之一的排插...(恕刪)

另外請問緊迫頭是固定電纜的那個嗎？就是不做母座。公頭-》電纜-〉排插。這樣嗎

fyl0206

對。

2021-08-31 14:09

fish_gai 樓主

感謝你🙏🙏

2021-08-31 18:05

fyl0206

fyl0206
個人積分：226分
文章編號：82861483

226分

20樓

2021-08-31 14:26

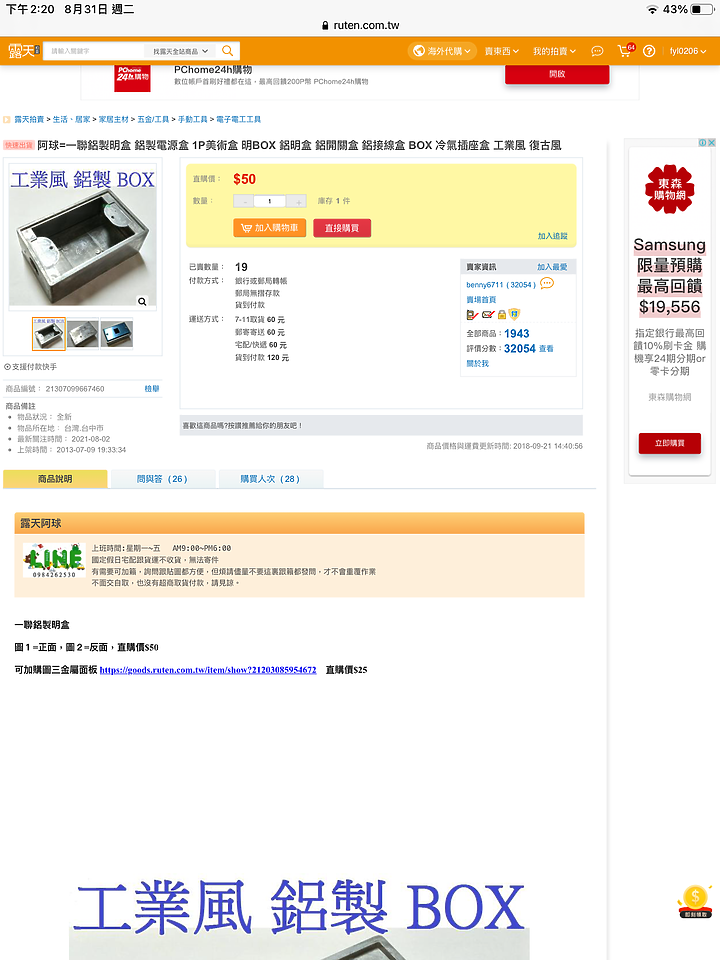

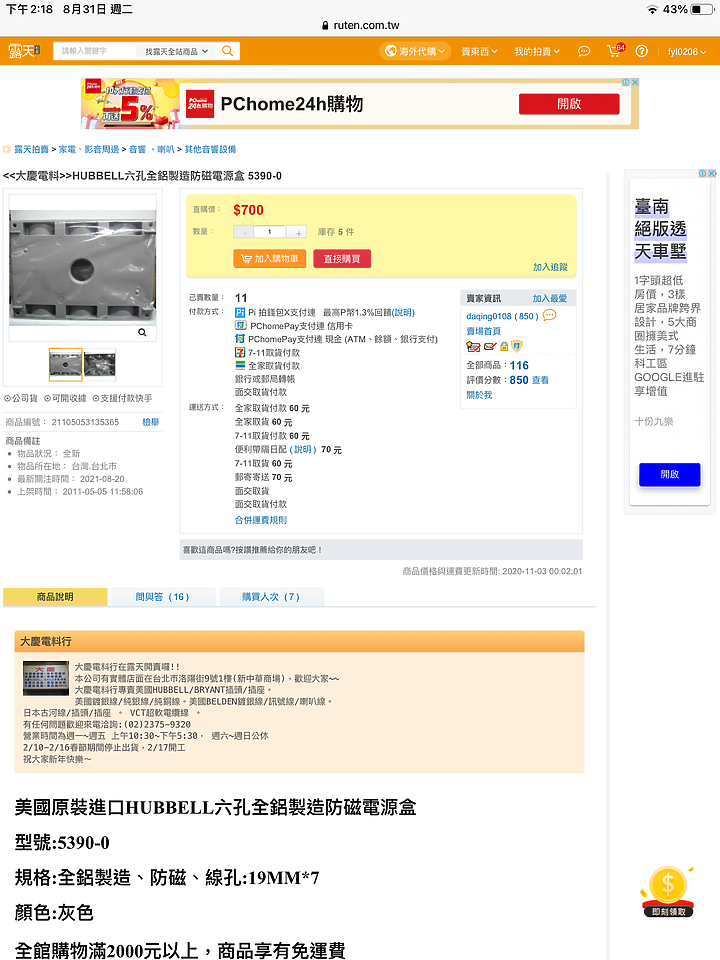

露天拍賣的關鍵 key word 是：鋁製電源盒；一般這東西是鋁的厚薄要醫院規格的 Hubbell/Cooper 還是一般台製品豐儉由人。

地線建議找中谷屋的軍規鍍銀線，粗點的一樣不很貴，效果應該非常好。。。

寧與同好爭高下，勿與傻瓜論長短...

fish_gai 樓主

這種只能從上下進線嗎？

2021-08-31 18:05

fyl0206

我找得電源盒子旁邊有挖圓孔塞迫緊頭，你找得到用方型的 AC 母座也可以。

2021-09-01 1:51
