Monte920 wrote:
A類, AB類同樣有(恕刪)
「模組化」概念從1970左右才有的，真正運用在商品上，一定是在之後的時間裡，雖沒查證確切時間點，但肯定在50、60管機搭棚時代是沒有的。
arpstudio wrote:
一台後級一使用就是長久的時間!也許五年 、十年~~有的三十年以上的機子還是頭好壯壯的!!
想要請問一下，機子能夠使用這麼久，後級的維修零件，取得想必非常的重要。
小弟猜測a類，零件多半是一般~市面上一般買的零件~~~所以可以維修的很方便!!
ab類~~好像和a類相當~~也多半零件容易取得!!!
那d類後級，是不是許多零件，都採用晶片方式。當晶片不產了，也就沒得修了!!
~比如說nuprime sta9~~這樣的產品~~是否再過個五年~~想修他~零件已經不易取得呢 ?
A 類和 AB 類後級，除了幾個特例，電路其實都差不多，差別只在最後一級的偏壓！
兩年前工作關係，花了一些時間分析 crown 旗鑑 Class-D Xti-6002，裏面全部是用 運算放大器 OPA、比較器、Gate Driver、電晶體、MOSFET 兜出來的，沒有用 Class-D IC，可是，它用的高速比較器 IC 在前年底 phase out，高速比較器不是什麼高科技，問題是：一般高速比較器 14 隻腳，crown 用的只有 8 隻腳，無替代料可用！
ICEpower 早期的 Class-D 也是用 運算放大器 OPA、比較器、Gate Driver、電晶體、MOSFET 兜出來的，除了 Gate Driver，其他零件都很普通。
Nuprime 的執行長曾經待過我待過的公司，有簡短跟他聊過，他們 Class-D 部分也多半用一般 IC 兜出來，惟 Gate Driver 用專用 IC，不過他們用的 Gate Driver IC 是業界普遍使用的，像是 IRS20957，如果你想玩 Class-D 又想長期持有，其實可以打開機殼，看看他用什麼 IC，然後上 Digikey 或 Mouser 買幾顆備用。

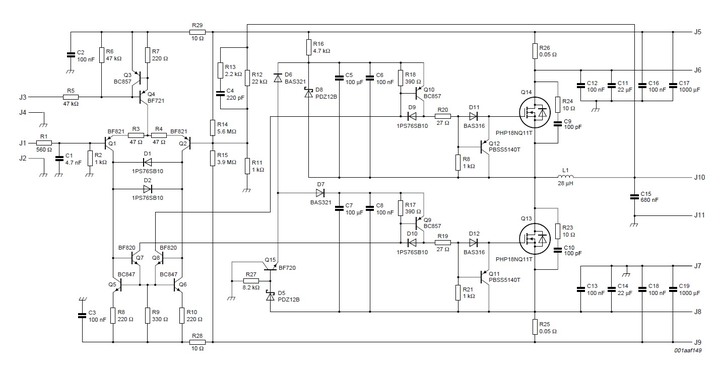

有一個叫 UcD 的 Class-D 電路__Universal Class-D，是約 20 年前一位 PHILIPS 的工程師想出來的，電路如附圖所示，全部用電晶體和 MOSFET 兜出來，PHILIPS 也明確表示：只要用 PHILIPS（NXP）的電晶體，就可以無償使用 UcD 專利，Hypex 這家公司一半的 Class-D Module 就是用 UcD 電路，這個 Class-D 就完全不用擔心零件 phase out
知道 Class-A、Class-AB 電路的網兄看到上面的電路，應該有似曾相識的感覺吧！
componentbeggar wrote:
知道 Class-A、Class-AB 電路的網兄看到上面的電路，應該有似曾相識的感覺吧！
不好意思，跟老哥請益一下。
上面的圖粗看一下，第一映像這是Class-A 或AB嗎? 沒有互補元件，並聯或PP OCL結構，比較像SE結構又是2個NMOS管由一個中點輸出。
不先講光看圖(雖是老式電路圖)，會猜是主機板供電或switch power之類的(上下MOS管)。但老哥有說是放大器，是class D嗎?

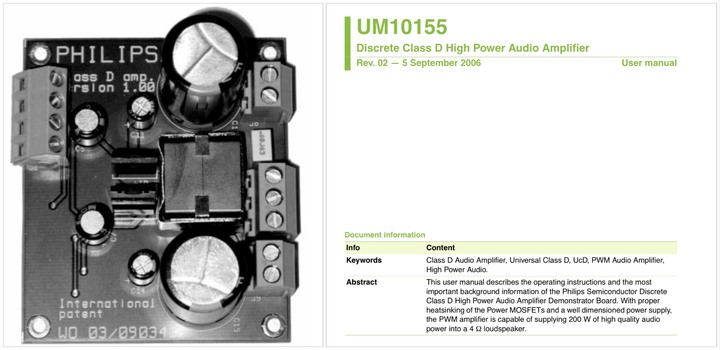

我 PO 的那張圖，截取自 PHILIPS 出的一篇 Paper，編號 UM10155 第 4 頁，裏面有電路解說，完整 Paper 見：
http://www.handsontec.com/pdf_files/UM10155_2_Discrete_ClassD_Amp.pdf
所 PO 的那張圖是完整的 Class-D，UcD 需要 正 / 負 電源供電，線性電源或 SMPS 都無所謂，那張圖多年前有用感光板做過一次，一次 OK，最近幾個月正式做一版，+/-85V 供電，有興趣可一試。
順便看一下第 11 頁右上角那段文字
粗看一下，果然是D類放大器
這應該跟PAM8403單晶片一樣，是philips D類單晶片的template。(現在是NXP)
個人的D類程度只算「看過豬走路」。好比買個PAM8403來改LCD的聲音輸出。
順道一提，這陣子有個扯不清橋接的問題，PAM8403就是一個內部BTL的3W輸出D類晶片⋯阻抗減半（Err）
componentbeggar wrote:
順便看一下第 11 頁右上角那段文字
第11頁這裡沒有看到什麼喔(?)
第12頁是content了
第10頁是講D類dead time，說Q13/Q14 也就是上下MOS管不能同時導通這件事(這D類基本觀念，還知道)，Long dead time 要兼固音質跟效率....
luxor_w wrote:
老哥好強，是從事工業機電設計的嗎?

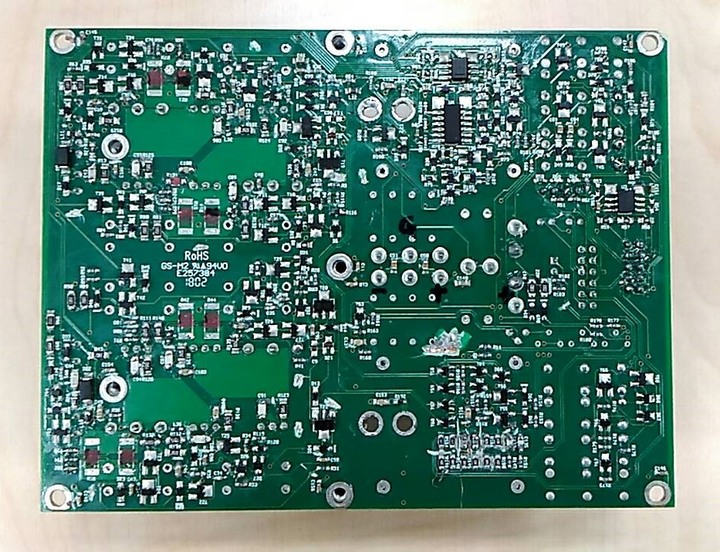

這塊板不像音響或消費電子上用的。剛在辦公室開會給旁邊同事看一下，這比較像是變頻器或馬達機電類的板，除了沒看到相關的聯接器(PCB反面?)，亂猜一通

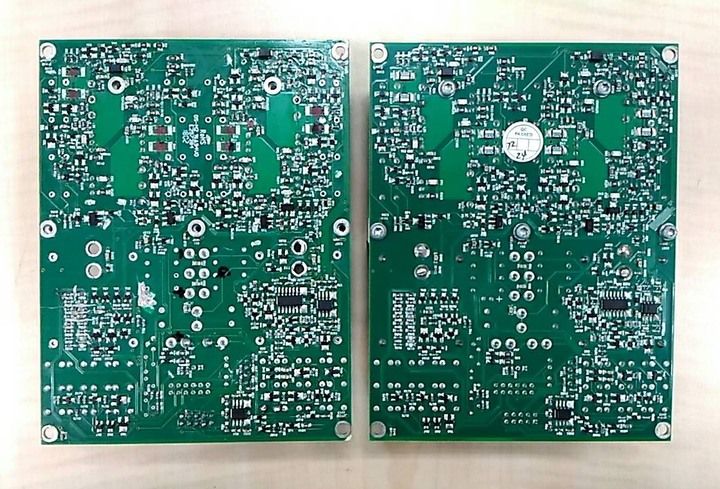

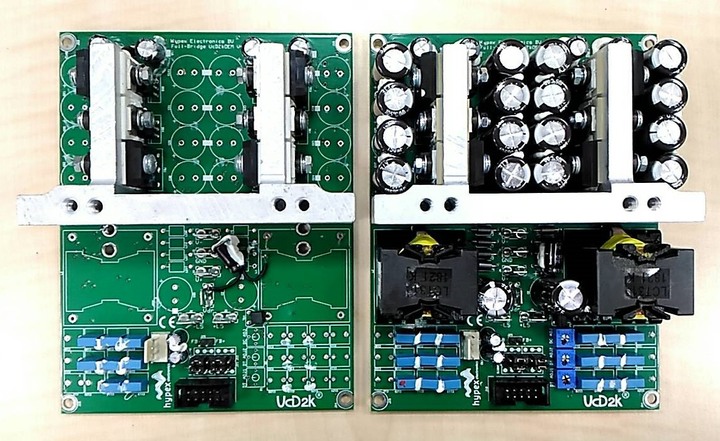

是 Hypex UcD 2K OEM
https://www.hypex.nl/product/ucd2k-oem/57
componentbeggar wrote:
是 Hypex UcD(恕刪)
感謝，這塊板上有大大的印刷字樣UCD2K，沒問題。
老哥對Class D有所專精，對於Class D有些疑問，有關PWM，還望指點
工作方式:
- PWM高頻的開開關關，Class B相比開關的慢(音頻範圍)，Class D以更高的速度(~MHz)。這個頻率從幾百KHz到幾MHz都有，差異是什麼? 越高會越好嗎。或者一般Spec做多少?
- 有說法Class D是跟Class A一樣，開的時候是「全開」 (關的時候是全關，A類算不關)，到底比較像A類還是B類多一點?
- D類都用2顆NMOS管，所以要隔一個dead time避免同時導通燒毀。這個dead time不是很嚴重的交越失真，但實聽起來卻沒問題，是有什麼地方improve?
PWM:
以前的1 bit DAC跟現在SACD都是PWM方式延伸。PWM用的很廣，OLED跟照明調光也是(快速閃爍)。CD或任何檔案儲存都是以0101的2進位1bit方式，所以PWM是從原始檔案2進位直接類比轉換，而多位元是先重新取樣16位元PCM再轉類比。 這樣對嗎?
-----
一次請教這麼多初階題，不好意思。如耽誤寶貴時間可以不用理會
