書中收音機可變電阻敘述是否有誤?請高手解答 (第2頁)

ghegky
個人積分：2分
文章編號：79129985

2分

樓主

2020-09-19 20:17

Analog.P wrote:
早期的收音機音量調整很簡單

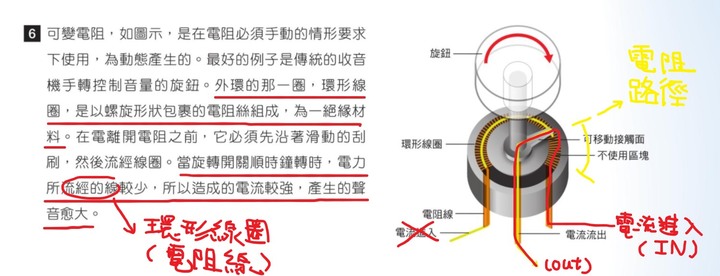

1.可是書上說順時針轉的時候(往右轉),電流經過的線圈較少(是指經過的環形線圈(電阻線)嗎?)

2.順時針往右轉,經過的電阻應該更多吧?這樣子電流應該越小,音量更小才對吧?

3.可以解釋一下圖面最後3行:
當旋轉開關順時針轉(往右轉)時,電力所流經的線較少(是指經過的電阻線較少嗎?),所以造成的電流較強,產生的聲音越大。

圖面上開關往右轉,應該是經過更多電阻線才對吧? 經過越多電阻線,電流越小,聲音也會越小吧

Analog.P

Analog.P
個人積分：328分
文章編號：79130527

328分

12樓

2020-09-19 21:24

ghegky wrote:
1.可是書上說順時針(恕刪)

[收音機音量調整鈕的構造原理]有附線路圖嗎?

你的想法是認為可變電阻是串聯在訊號路徑上
實際上可變電阻是並聯在訊號路徑上(一端接地)
所以結果剛好相反
開關往右轉,應該是經過更多電阻線才對吧?
經過越多電阻線,電流越小,
但訊號輸往後級放大器的電流會越大(訊號衰減變小了)

ghegky

ghegky
個人積分：2分
文章編號：79131109

2分

樓主

2020-09-19 22:23

Analog.P wrote:
[收音機音量調整鈕的(恕刪)

你好,這本書沒有附線路圖,因為它是一本電腦運作原理的書籍,而我問的問題只是裡面其中一段有提到的內容,本身沒有電子學的概念,只是單純照書上的內容去解讀而已,沒想到一問之後,衍生出這麼多複雜的專有名詞,因為書上只是針對電流如何流通的過程簡單敘述,並沒有提到怎麼接地、腳位、訊號等等專有名詞

再補充一下: 如果先撇開,串聯或並聯、訊號輸往後級放大器等等........

其中提到開關順時針轉,電力所流經的線較少,它提到的線是什麼線?

應該是指電阻線吧(環形線圈),為什麼會越來越少?

Robinnibor

Robinnibor
個人積分：222分
文章編號：79134372

222分

14樓

2020-09-20 10:36

書上寫錯了。
二樓是正解。
一般音量的可變電阻有三個端子，左右兩邊一個接IN，一個接GND。中間的接OUT，形成一個Voltage Divider。接線的時候要注意IN跟GND方向，接反了會變成旋鈕順時針到底時沒聲音，也就是書上那張圖的畫法。

ghegky

ghegky
個人積分：2分
文章編號：79136867

2分

樓主

2020-09-20 15:48

Robinnibor wrote:
接反了會變成旋鈕順時針到底時沒聲

所以圖上的電流進入端(IN)應該是接在右邊,電流輸出端(out)一樣中間保持不變
也就是電流進入的方向畫錯了。

如果只把電流的方向更正,圖上的所有文字敘述就正確了嗎?

Robinnibor

Robinnibor
個人積分：222分
文章編號：79138449

222分

16樓

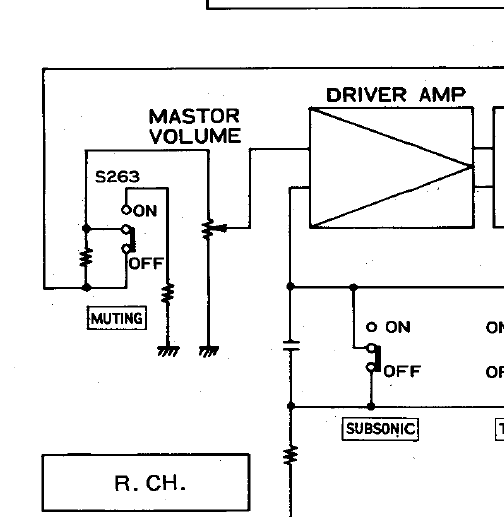

2020-09-20 19:33
