cheng1279 wrote:
這樣子不行?只要用標(恕刪)

是可用...但是太多條了....線纏繞產生的阻抗....
假設是工場之類的大型盤體....散熱跟空間都足夠....
但是一般家庭用的....除非分樓分電盤...
不然空間都有限....而且通常都密閉長期不通風...
所以我才說危險系很高....

don0123

don0123
個人積分：175分
文章編號：78793171

175分

樓主

2020-08-22 21:47

翼之死神RF wrote:
一次測不並...一個(恕刪)

你說的沒錯

並聯的確是可行
入屋線有38平方，照理說很安全
只是接點變很多
但也是有解決辦法
總開關一次側並聯出去75A給其他電器
總開關二次側只給音響專線
這樣接點多就不會影響到音響

只是....不知道GE的一次側塞38平方後還剩多少空間...

另一個方式可能簡單一點
總開關用士林100A
二次側分一條22平方、一串5.5平方
22平方接一般75A
一串5.5直入GE
這樣接點多了一個士林電機而已

翼之死神RF

翼之死神RF
個人積分：2281分
文章編號：78793232

2281分

13樓

2020-08-22 21:55

don0123 wrote:
你說的沒錯並聯的確是(恕刪)

總開關一次測...不能並接直接分出去喔.....
這樣會失去保護跳閘的功能....
如果你真的要分...
可以用總開關...分成AB兩各分支....
其一分給音響....另一分給普通家電....

don0123

don0123
個人積分：175分
文章編號：78793359

175分

樓主

2020-08-22 22:10

翼之死神RF wrote:
7各分支無溶絲...
如1-7....上方用並的...
用...1接2..2接3...一路接到7...[一點鎖2線端子]
然後看是7或是1在接總無熔絲就好

所以你這個不是一次側並聯的意思?
那我誤會了

所以你這個的意思是說
38入總開關
總開關二次側接到第二個NFB
然後並聯的是第二個NFB的一次側，對嗎?
這樣還是有總開關保護

這樣就跟我後來說的總開關改用士林意思差不多
也是可行

翼之死神RF wrote:
總開關一次測...不(恕刪)

翼之死神RF

翼之死神RF
個人積分：2281分
文章編號：78793574

2281分

15樓

2020-08-22 22:31

don0123 wrote:
所以你這個不是一次側(恕刪)

不完全是你理解的....
總開關算是第一層...
分支是第二層....
分支一次接總開關二次....看你是先串在從最後一個接上層總開關二次....
還是要七個用銅管壓一起在接上去....

反正GE的NFB絕對不是當總開關用的.....
它只能當分支....

don0123

don0123
個人積分：175分
文章編號：78793775

175分

樓主

2020-08-22 22:51

翼之死神RF wrote:
反正GE的NFB絕對不是當總開關用的.....
它只能當分支....

燈愣!!
GE的NFB不能當總開關!?
這有點出乎我意料
他有出到100A的，這樣還不能當總開關嗎?

所以只能第一層總開關接士林
之後才GE嗎?

翼之死神RF

翼之死神RF
個人積分：2281分
文章編號：78793827

2281分

17樓

2020-08-22 22:57

don0123 wrote:
燈愣!!GE的NFB(恕刪)

不是說不行當總開關用....
你又沒直接說你要用100a的....
你要用100A的GENFB當然沒問題啊...
正常音響或視聽室...都是類似搞一個專門分支NFB控制電源
不然就是獨立電表了...
前者NFB設第二層...後者沒有第二層....

don0123

don0123
個人積分：175分
文章編號：78793864

175分

樓主

2020-08-22 23:02

翼之死神RF wrote:
不是說不行當總開關用(恕刪)

哈...抱歉沒說清楚

剛剛去查GE的規格
100A的能鎖1/0AWG，換算起來是53.5mm平方
所以一次側鎖38平方肯定是沒問題
二次側鎖5.5三條+22一條
似乎也是可以

只是不知道這樣是不是GE無熔絲開關的正確用法

hk2601

hk2601
個人積分：91分
文章編號：78795475

91分

19樓

2020-08-23 6:47

don0123 wrote:
不知道發在這邊還是發(恕刪)

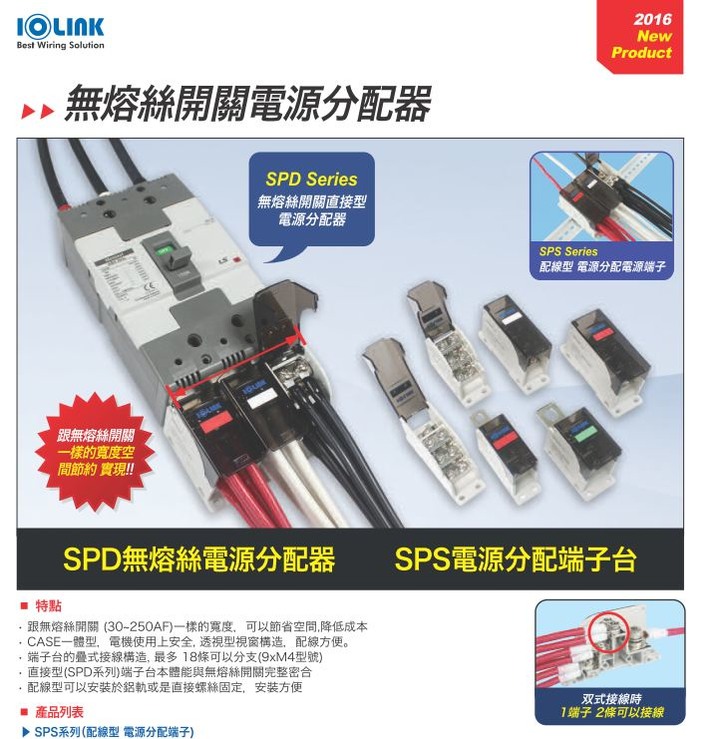

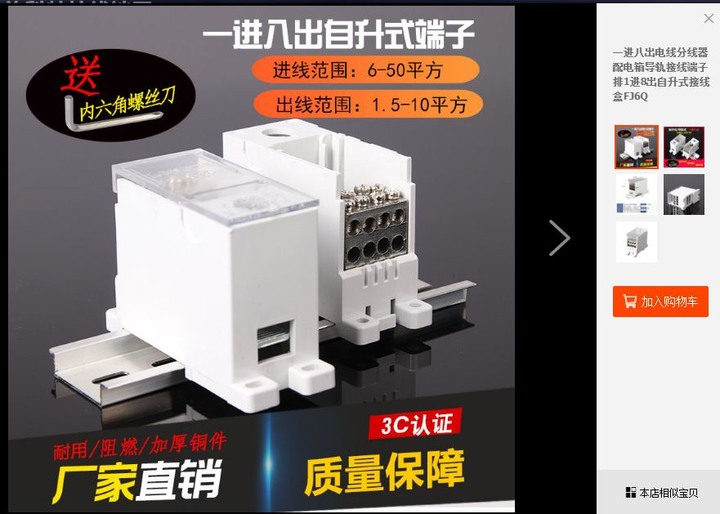

我都用這種的

不會掏寶的話還有(前廣企業)代理的韓國貨

,不然還有歐洲法國Legrand的

don0123

don0123
個人積分：175分
文章編號：78796875

175分

樓主

2020-08-23 10:36

hk2601 wrote:
我都用這種的不會掏寶(恕刪)

感謝
不過還是希望接點能少一點

目前比較想知道的是
如果整串線可以放進去沒有硬塞
而且也可以鎖緊
不知道這樣是不是正確的方式
