宅男乙 wrote:
你最小也有500W,(恕刪)

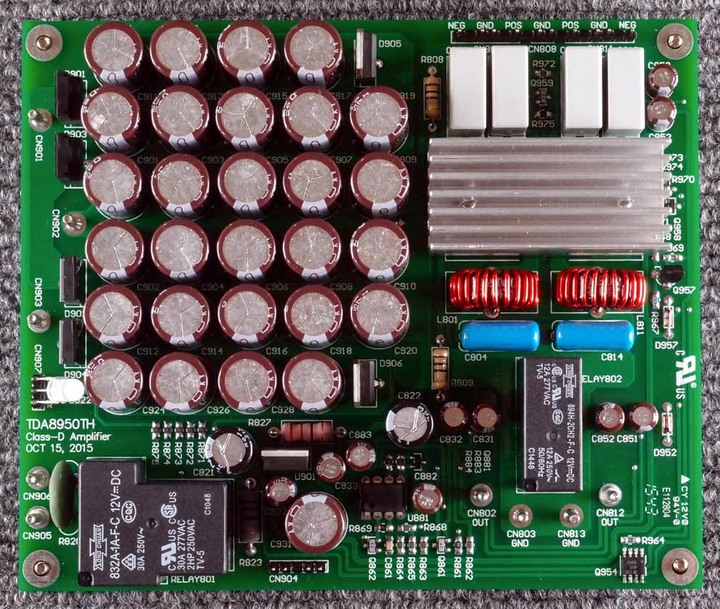

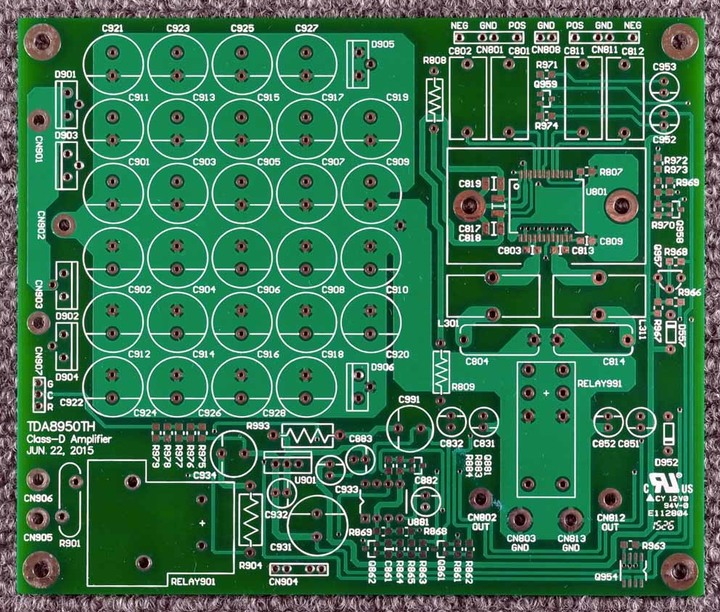

謝謝您排斥（這字眼好像對您不敬 Sorry）discrete class-D，這是我的生存空間，我 56 足歲了，如果我只會 TDA895X，老闆應該不會要我！
這位前 Philips 工程師後來又跑去開新公司 PURIFI
關於 ICEpower 的架構，它是 bridge，兩組開關元件，單電源，無信號時，正、負輸出端都是電源電壓的 1/2，ICEpower 裝在主動喇叭內沒什麼問題，我手上兩個 ICEpower 模組都沒有輸出過電流保護，如果 ICEpower 裝箱成擴大機，可要小心了！
若喇叭端子不小心碰到機殼，ICEpower 馬上掛掉，我有一位學弟，學生時就在音響店打工，畢業後在那家音響店待了幾年後，就一直待在普誠，他從待音響店開始就修機器賺外快，現在假日還可以在那家音響店找到他，幾年前他碰到上述裝箱的 ICEpower 燒掉的機器，很幸運，網路上可以找到逆向工程的 ICEpower 電路，ICEpower 也讓我學弟賺了一次外快，有網兄問我可不可以幫他修國外帶回來的 Class-D，建議他去那家音響店找老闆，其實有些 Class-D 的八卦是我學弟告訴我的。
我也是學Audio的，早期還有設計一些ClassAB的Amplifier，只是後來轉向大電力產業發展，Audio只能當作是興趣。
其實ClassD的應用蠻多的，像我所負責開發的AC Source裡面同樣有使用ClassD Amplifier，其實它跟Audio使用的ClassD Amplifier沒什麼不一樣，電路工作原理也都一樣，只是輸出電壓跟功率高出許多，一般輸出電壓在0~310V，輸出功率在幾百瓦到幾百K瓦都有，甚至也有超過M瓦的。不過它的輸出頻寬比較沒那麼高，一般在DC~1KHz。
如果使用音頻訊號輸入到AC Source的ClassD Amplifier，它同樣是可以輸出音頻喔，只是高頻會被衰減。
AC Source這麼大的功率是沒有對應的專用IC可以使用的，而且這Amplifier輸出並不是接喇叭，而是可對應各式各樣的負載，及可承受多倍過載及短路，一般都是用OPA IC及數位邏輯電路組合出來的，在電路設計的複雜度相對複雜很多。
我目前針對ClassD也有開發一種交錯式架構，此架構可以將輸出電感的高頻電流自然抵銷及倍頻，因此可大幅減少輸出濾波容量。理論上如果將此技術應用在Audio，可以得到更佳的音質提升。
以上只是聊聊，交流一下。
