11樓

2019-08-25 17:03

Edward77 worte:
原來如此
昨晚測量時小弟環擴音量是開-25db，
若是照Puff大所說
那麼昨晚測出來應該是71db，這樣說對嗎？

若 REW 裡 Level dBFS 是預設 -12dB 沒動過, 環擴音量開 -25dB, 那昨晚測出來是71db 沒錯.

Edward77 worte:
好，這部分小弟找時間重新設定測量看看
謝謝Puff大指導

基本上就是除了重低音是測量最高到 300 Hz, 其他聲道都是 0 ~ 20,000.

這樣子要看頻響時, 不管範圍怎麼設定, 都看得到.

Puff Daddy

Puff Daddy
個人積分：1495分
文章編號：74439341

1495分

12樓

2019-08-25 17:17

Edward77 worte:
好，小弟這地方在注意一下
這邊有個小疑問
是否要測到300Hz呢？
小弟的超低音好像沒有延伸到300Hz
這樣做測試的話會損及超低音嗎？

測到 250Hz 也可以. 奧德賽低頻到 200 Hz 已經消得差不多了, 不會損壞重低音的. 更何況你那顆 E15HP 延伸有到 300Hz 以上.

Edward77 worte:
這樣子的話，小弟的頻響到時測出來一定會比Puff大的更慘...

不會啊. 你最後一張圖雖然 limit 設定錯誤, Y 座標也錯, 但乍看下是 OK 的.

Edward77

Edward77
個人積分：139分
文章編號：74442963

139分

樓主

2019-08-25 23:41

Puff Daddy worte:測到 250Hz 也...(恕刪)

Puff大
我不知道要怎麼把db的間隔改天每5db一格
下面是小弟新測的圖
奧德賽關音量環擴-18db

您說看All SPL可以看銜接得好不好
請教您這樣是要看哪邊的地方來想看看能不能改善

以下是個別的圖
左聲道

右聲道

中置

超低音

若有問題應該再附上哪個圖較能清楚看到要改善的地方呢？

Puff Daddy

Puff Daddy
個人積分：1495分
文章編號：74443995

1495分

14樓

2019-08-26 3:01

還是沒有仔細讀...

先把奧德塞設在 Flat. 再測頻響.

頻響先看兩張圖就好.

第一張: 中置的頻響.
ALL SPL,
Limit: Top = 115dB, bottom = 55dB, Left Hz = 5, Right Hz = 20000.
1/6 Smoothing.

截圖時, Include Legend 要勾. 圖檔 image width 選 default ( 我的是 1597 ). 大一點, Y座標間隔才會是 5 dB.

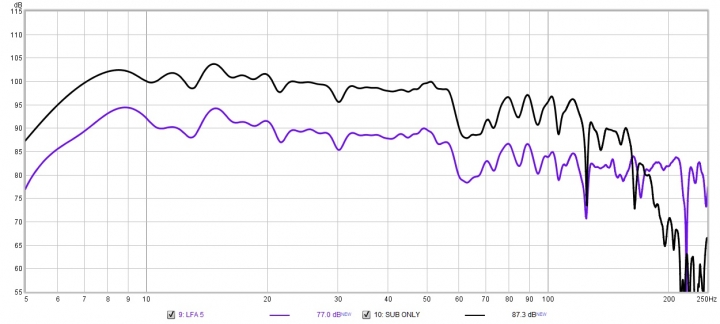

第二張: 中置和重低音的頻響.
ALL SPL,
Limit: Top = 115dB, bottom = 55dB, Left Hz = 5, Right Hz = 250.
No Smoothing.

這張截圖的設定相同.

Edward77

Edward77
個人積分：139分
文章編號：74447584

139分

樓主

2019-08-26 11:47

Puff Daddy worte:還是沒有仔細讀......

有啦，Puff大
您的回文我都有仔細看
都是按照您說的設定下去測量

第一次截圖是用電腦內建的功能
第二次截圖是用您說的Capture
也有勾選 Include Legend
只是不知道原來要讓圖顯示間隔是每5db的話
在圖檔 image width要選default
小弟以為是像設定limit 一樣
是在哪輸入5db這個數值
難怪一直找不到輸入的地方

現在小弟知道了
剛試過也確定這樣就能顯示
謝謝您的指點

另外
小弟真的不知道原來測頻響時奧德賽要設Flat
小弟是參考REW官網的link
Thread on how to set up your Mac for REW
作者是沒提到奧德賽要做什麼樣的設定
但看到作者在回答其他網友問題時
有看到這一段

所以我以為做測量時奧德賽要關

小弟是不是誤會了什麼？

Puff Daddy

Puff Daddy
個人積分：1495分
文章編號：74448658

1495分

16樓

2019-08-26 13:11

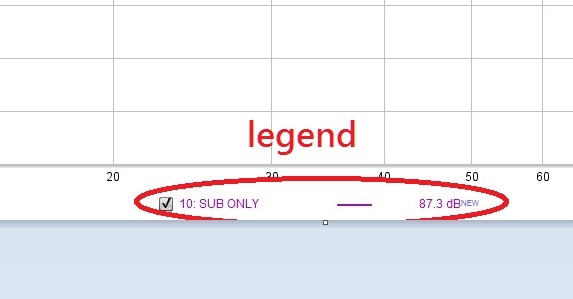

用 Capture 截圖時, Include Legend 有勾的話才會有曲線標示:

點我看大圖

標示可以看到是否平滑開很大. 這很重要.

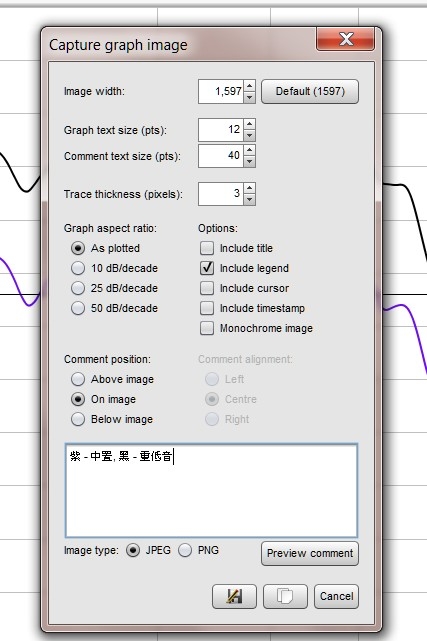

以下是我 capture 的設定:

點我看大圖

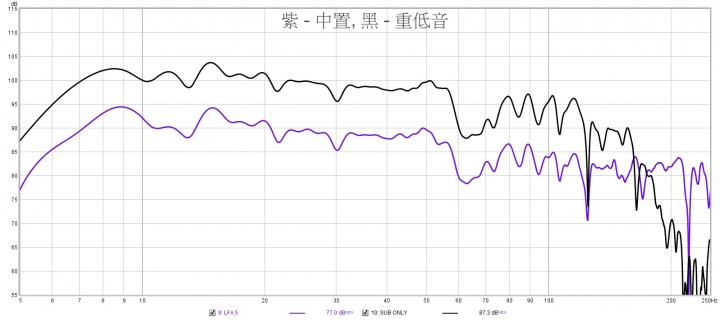

產生的截圖如下:

Puff Daddy

Puff Daddy
個人積分：1495分
文章編號：74449145

1495分

17樓

2019-08-26 13:54

Edward77 worte:
另外
小弟真的不知道原來測頻響時奧德賽要設Flat
小弟是參考REW官網的link
Thread on how to set up your Mac for REW
作者是沒提到奧德賽要做什麼樣的設定
但看到作者在回答其他網友問題時
有看到這一段

所以我以為做測量時奧德賽要關

小弟是不是誤會了什麼？

你誤會了.

你沒有看清楚那帖 .

Enrico 是回答 anjunadeep 網友的問題. anjunadeep 網友要裝 minidsp 2x4 HD, 所以奧德賽才要關.

你現在沒有 minidsp 2x4 HD, 所以奧德賽要開 flat.

你還是新手, 先搞定測量時和截圖時設定正確再說.

如果我要顯示每個調整步驟對頻響的差別, 我就會每次調整就量一次頻響.

例如, 我要表達奧德賽對頻響的差別, 我就會:

1. 奧德賽開, 測量中置, 再測量重低音.
2. 奧德賽關, 測量中置, 再測量重低音.

共測量四次.

Edward77

Edward77
個人積分：139分
文章編號：74449147

139分

樓主

2019-08-26 13:54

Puff Daddy worte:
用 Capture ...(恕刪)

了解
那原來我第二次沒有勾選到Include Legend
所以才沒有曲線標示

小弟 capture 的設定

按照Puff大指點
截圖終於正確了

接下來就是奧德賽重設為Flat找時間再重新測量了

Puff Daddy

Puff Daddy
個人積分：1495分
文章編號：74449367

1495分

19樓

2019-08-26 14:11

Edward77 worte:
了解那原來我第二次沒...(恕刪)

這樣就對了.

REW 有一點很討厭. 就是截圖時若是 image width 不夠大, 即使原來在螢幕上顯示 Y 軸座標間隔為 5db, 截出來的圖 Y 軸座標間隔會變成 10db 或更大. 但是 image width 要多大, 截圖 Y 軸座標間隔才會是 5db, 又跟 REW 軟體字型/解析度設定有關. 這就要你在你電腦上一直嘗試了.

在我的電腦上, 截圖 image width 要到 1250 以上, Y 軸座標間隔才會是 5db.
點我看大圖

Edward77

Edward77
個人積分：139分
文章編號：74449964

139分

樓主

2019-08-26 14:59

Puff Daddy wrote:
這樣就對了.REW ...(恕刪)

阿，原來如此
難怪剛試的時候
雖然都有點選了
但看截圖出來還是10db一格
原因是x軸的值小弟範圍也用錯了
像這樣

原來都是息息相關環環相扣
每一個小地方都要注意到
出來的圖才會正確
