Yevgeny wrote:
最近想要有在看前級擴...(恕刪)

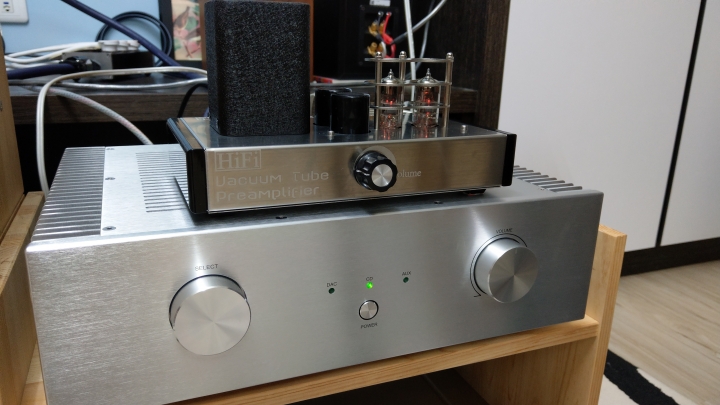

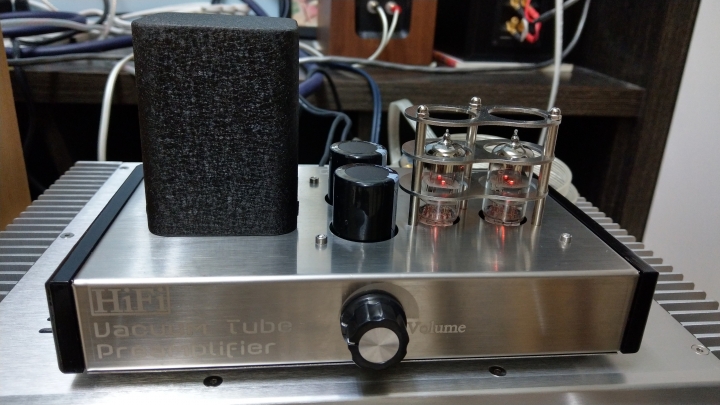

這台不錯，便宜好用，淘寶淘回，不用2500.
Yevgeny wrote:
https://m...(恕刪)
這一台設計，有點違背一般的習慣
照理說，最後輸出要電流大一點，內阻小一點的低內阻管
但這台最後一級竟然是功率比較小的高內阻管 12ax7
這樣有兩個問題：
輸出阻抗太大，可能跟後級形成密勒寄生電容，吃掉高頻
推動力不足，中低頻單薄無力。
但我只是用我有限的經驗去推測，也許人家有更高明的方法。
但總歸後面推動管應該是低內阻功率大一點的管子比較常見，如 6sn7, 6v6
管前級為了適應各種不同的後級，比較嚴謹的設計其實是有一點複雜的，比正常的前後級設計在一起的綜合管擴還複雜, 所以並不會比管擴便宜多少錢，就只少了一對輸出變壓器的成本而已。如果你現役的擴大機是屬於較入門的等級，那也許直接買一台綜合單端管擴還比較單純，比較不會產生匹配上的問題，價格也沒有差多少
如果還是決定買管前級

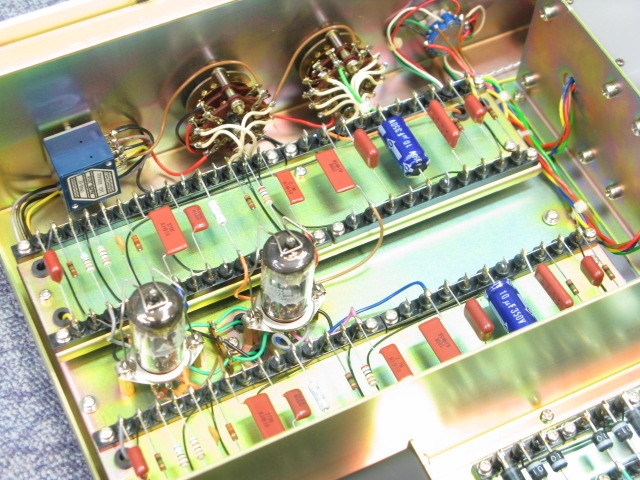

參考這一篇吧，這一台是低內阻的小功率管的6V6 當輸出，感覺比較正常一點
不然M7、C22、JP200、和田茂氏、或有天機之稱klimo merlin 等多如過江之鯽⋯⋯全都是「純12AX7前級」。還不算全世界一堆仿製以上各機，套件，改良DIY作品。其實都大同小異源自前級中的前級，上世紀上古神器Marantz 7即為12AX7濫觴。
很多現代綜擴訊號管也是採用12AX7，當然不是每個人都喜歡，而電路也不是沒有缺點 (不過本就沒有完美這事)，其它小管也都會不錯。
Miller effect這樣解讀？ 12AX7是高內阻這特性是沒錯啦。但是喔⋯⋯打字解釋好累
luxor_w wrote:
天啊，12AX7的...(恕刪)
古早的電路，其實很多頻率響並不是那麼優良，也許是受限於當代喇叭或錄音設備的頻響限制吧。
但現在的高音喇叭通常頻率就很容易到達 20K以上
一般擴大機的輸出頻響高頻截止至少也是要設計到 20K以上。但有些古老電路並不在意這個需求，電路並不是古典的就一定好。
前後級的匹配並不是那麼容易，不太好談，我的經驗也不足，談起來更辛苦。

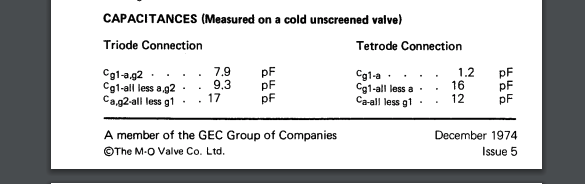

我管機設計比較熟一點，拿功率管來解釋會容易一點，底下這個圖是 kt88 三極接法跟四極接法，閘極跟陽極之間的寄生電容值，可以看出三極接法時寄生電容是比較高的，三極時電容值是 7.9pf，四極時是 1.2pf.
這個約10pf 等級的寄生電容如果加上比較高的輸入阻抗，就容易形成一個截止頻率低於 50K 以下的低通濾波電路，影響高頻的品質。密勤效應截止頻率跟 (1/RC) 相關，有興趣可以自行參考電子學小訊號分析有關頻率響應的章節，密勤電容公式是一定會提到的。

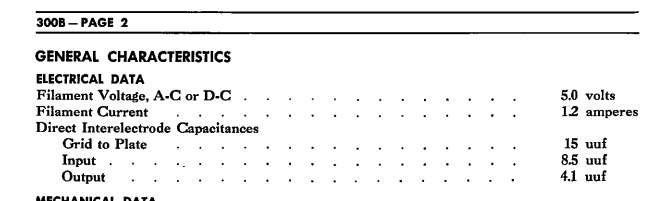

底下這個是 300B 閘-陽極 電容，grid-plate 的寄生電容是15pf, 比kt88 三極接法還高， 所以一般在設計300B 的推動管時，會選定低U低內阻的管子來用。
我最簡單的sop 是功率管是 四 /五 極管接法時，就不太管密勒效應， 三極管(300B, 2A3)時因為寄生電容大，所以會選一個低u 的推動管，但低U管放大倍率小，輸出擺幅不夠 三極管的大輸入擺幅的需求，所以300B 的前級管，通常是用二級形態來完成，可以是 高u+低u，或 低u+低u.
直接拿高u管輸出去接300B，或三極形態的KT88單端，個人經驗是效果不好。頻率響應或推動力會不好。
以上只講寄生電容的部分，而且只限於真空管後級功率管。
後級設計架構很多，有的寄生電容會製造問題，有的不會。
至於高推動電流的問題也是一樣，這也是要看匹配，有的需要大一點電流推動力，有的不太需要。
個人的設計經驗，推動級的推動電流還是大一點比較保險，有些後級的設計，天生就需要推動力大一點的電流。
有些古代設計的前級，主要的輸入設備是可以是黑膠，或小電壓輸出(<75mv)的音源，常常需要一個前前級(初級放大), 後面接的可能不是直接就是大功率電子管或真空管，而是 二級結構( 推動管+功率管), 這種組合 12ax7來當一個前前級，是不會造成問題的。
ps:

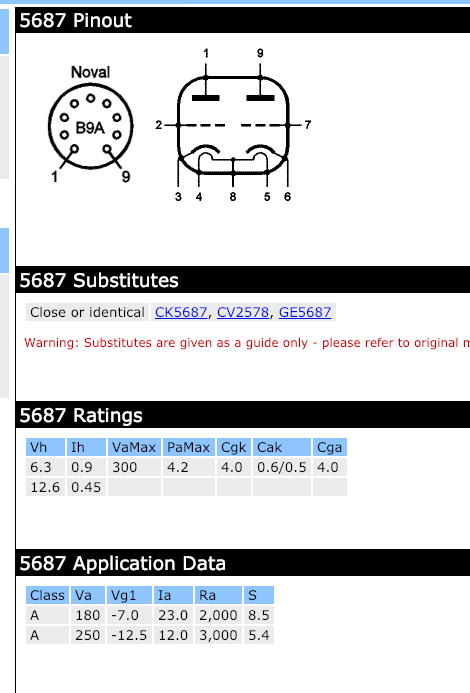

最著名300B 電路 audionote 300B, 300B 的推動管用的是 5687，內阻低，燈絲功率大，屏極最大功率極限是 4.2w, 這個數值，其實已經達到功率管的等級了。
推力不到1W的迷你單端 5687管機，在管機的世界，是很受歡迎的。
12au7 差不多相當於 6sn7, 都是低U, 低內阻。

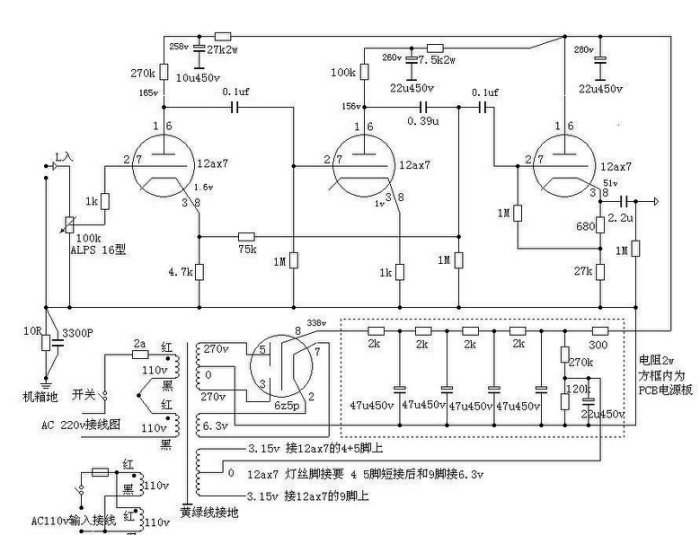

不過，我不喜歡這個設計。兩級12ax7 放大有點離普，對現代的 2v輸出音源，不合用。
第一級 12ax7, 偏壓 1.5V, 第二級偏壓 0.9v, 這什麼鬼啊?
第一級陰極沒加傍路電容，陰極負回授加上輸出拉回來的 25/2 負回授，放大率估不會太高，複雜電路，聲音會不會雜雜的?
第一級放大電路沒實接也不確定放大幾倍，二個負回授疊加，也許放大個10倍吧，放大10 倍後要得到 0.9v 以下的電壓，所以第一級的輸入靈敏度要小於 90mv，這個前級適合 75mv-150mv 輸出的 古代CD player, 不適合用在 1-2v 輸出的現代設計。
