simon0710 wrote:

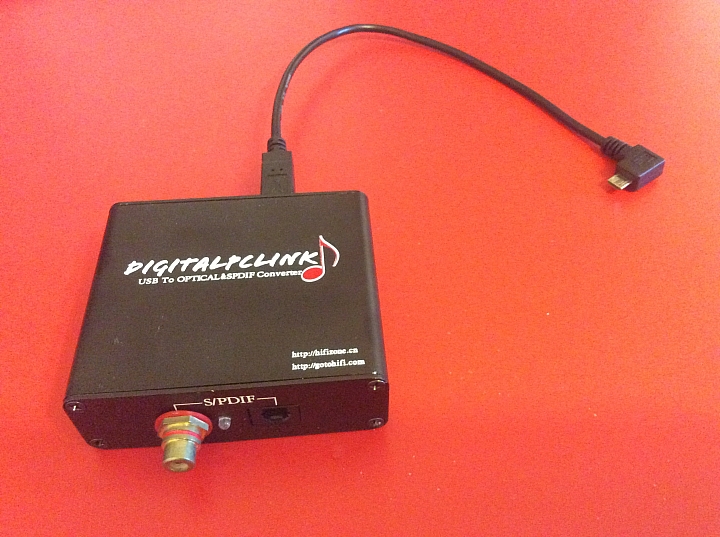

可找找類似這種USB...(恕刪)

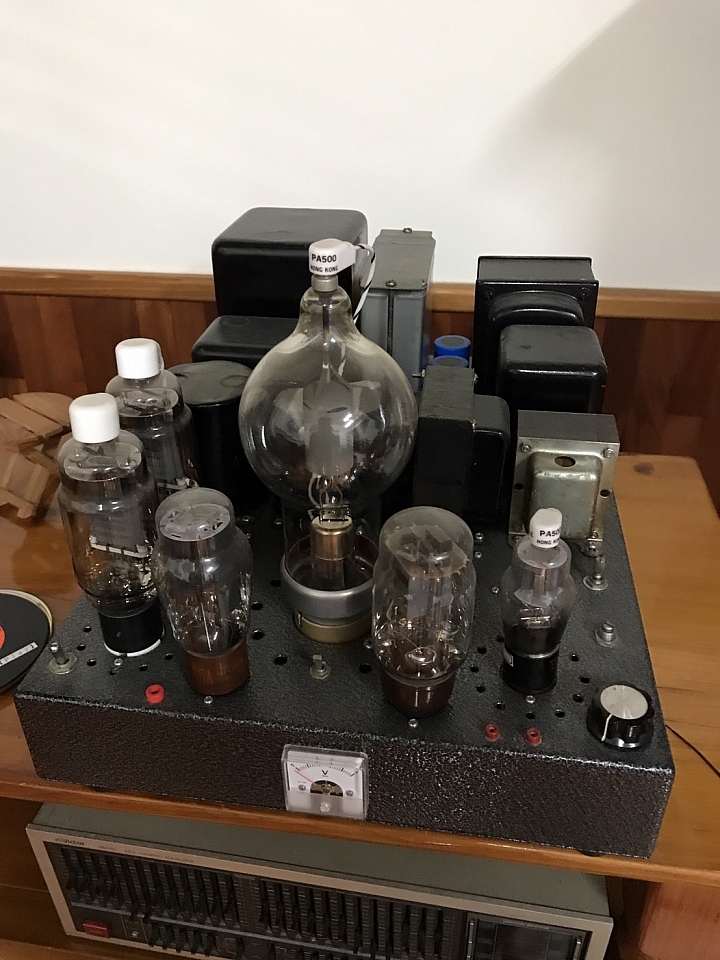

中間洋蔥型的是Eimac 250th發射管， 功率輸出。
推動管群則從左側開始(兩隻?)戴帽屏應該是DA-41直熱管，基本上令尊大人可能喜歡很亮的管子，這兩種都是冷門好管，而且不容易製做。
往右一隻葫蘆管好像是45功率管，再右邊直桶瓶管像6p3p/6l6gc之類（or 訊號管？）？然後一隻戴帽的整流管。
後面變壓器跟電容更有趣了，應該有電源，輸入，級間，輸出，choke等多級變壓器。發射管的OPT變壓器要頻寬夠有難度了，多級設計這台不容小覷。
粗略先亂看一下，待有空再來細看細想。
這是一對兩台嗎？
———————
2019/6/15
變壓器數目多，應該是對應不同管子多種不同電壓（燈絲、高壓），還有固定偏壓需要多一個閘極電壓繞組
