請問有沒有DIY管機相關的論壇？ (第2頁)

Puppet Master

Puppet Master
個人積分：0分
文章編號：47453511

0分

11樓

2013-11-28 16:51

http://tubeaudio.netfirms.com/

供您參考.

只是他編排有點亂.

不過那些資料很充足.

THANKS!

THE666

THE666
個人積分：2707分
文章編號：47509551

2707分

樓主

2013-12-02 12:54

感謝各位的回應..

目前對於材料部分，剩下電源變壓器、輸出變壓器不知道該怎麼買，
(電路圖在9F，這顆音箱頭只有1W，第一次碰真空管，不要求音質，
只要正常工作就好)
規格看不懂，有人可以指導一下小弟嗎？
或是乾脆幫我指定某一顆。
台灣、或是淘寶買都可以。

3325km

3325km
個人積分：95分
文章編號：47511255

95分

13樓

2013-12-02 14:24

THE666 wrote:
感謝各位的回應..目...(恕刪)

你的電路太冷門，買不到這麼小的推挽輸出變壓器，要找人作。又貴又麻煩。
這麼小的功率管，再搞成推挽，也沒什麼意義。8樓kybimo 提供的el84單端，好作又簡單，輸出變壓器也好找。

如果調treble, bass, mid 等可以不必有，
那就更單純了，隨便到淘寶或露天買一台6p14, 6p1, el84，6v6 套件買一台回來裝就好了。淘寶賣的，要注意有沒有提供110v電源的。
電吉他放大，是真空管最擅長的，隨便搭一搭，應該就有不錯的聲音了。

mofy

mofy
個人積分：579分
文章編號：47516182

579分

14樓

2013-12-02 19:00

管機DIY可看看Colin的網站
http://colin245.myweb.hinet.net/
http://colin.wink.idv.tw/

當時台灣5687小功率管機，直交線路，全音域喇叭，帳版
算是由他帶起風潮的

只是他現在好像都在搞錄音
管機的文章比較少更新了

albert022066

albert022066
個人積分：497分
文章編號：47528486

497分

15樓

2013-12-03 13:47

THE666 wrote:
感謝各位的回應..目...(恕刪)

輸出變壓器是Hammond 125C，Digikey就有在賣了，
電源變壓器簡單啊，
高壓250V左右，電流300mA左右，
燈絲是用並連6.3V，電流2A左右。
找一個差不多規格的就可以。

THE666

THE666
個人積分：2707分
文章編號：47535933

2707分

樓主

2013-12-03 21:22

3325km wrote:
你的電路太冷門，買不到這麼小的推挽輸出變壓器，要找人作。又貴又麻煩。

這個電路圖是電吉他音箱大廠Marshall 50周年紀念出的小音箱頭，
電吉他的音箱，每個都有他的特色聲音，
本來就對他們音箱的音色有渴望，再加上這顆是在家裡用的，
怕聲音太大，會吵到鄰居，所以選他這1W的款式，
(瓦數越大，音量就要開越大，他的音色才會出來)
所以不考慮其他的電路...

THE666

THE666
個人積分：2707分
文章編號：47535953

2707分

樓主

2013-12-03 21:24

albert022066 wrote:
輸出變壓器是Hammond 125C，Digikey就有在賣了，
電源變壓器簡單啊，
高壓250V左右，電流300mA左右，
燈絲是用並連6.3V，電流2A左右。
找一個差不多規格的就可以。

Hammond 125C我在另一家找到了
http://tw.mouser.com/

連Hammond的機殼都有....

THE666

THE666
個人積分：2707分
文章編號：48101611

2707分

樓主

2014-01-07 11:04

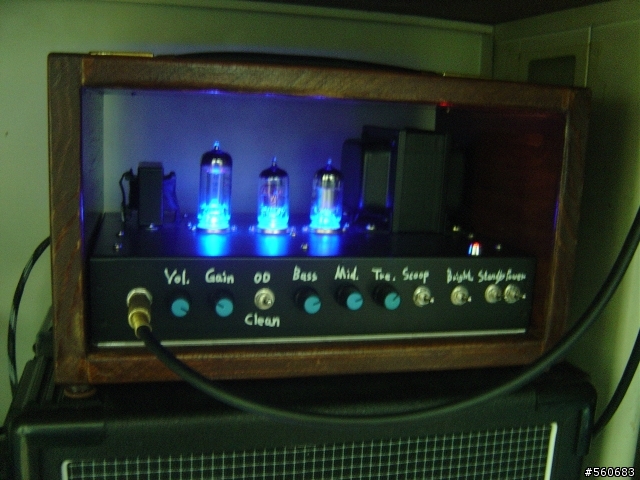

感謝01上各位大大的意見和指導指教，
小弟終於完成了，
請欣賞。
