兩組橋整共用 AC 0-50v , 這樣會有兩組DC 0-70V 把上面橋整的+70V-0接至下面橋整輸出的+70V-0 , +70 (0+70) 0 , 中間括號即為接地這樣就有+70 0 -70V

有錯請指教

zangou

zangou
個人積分：44分
文章編號：31696677

44分

樓主

2011-11-02 9:53

+-70V 太高了, 如果可以弄成 25-0-25V, 又可以再裝一部 LM3886, 也有想是否可以用這樣的低壓裝真空管前級或單端後級, 還沒找到適當的線路, 有什建議??

alphamates

alphamates
個人積分：206分
文章編號：31715630

206分

13樓

2011-11-02 23:31

真空管太低壓失真很多不建議 , 到是幾年前我自己設計的MOS前級可以參考看看 , 價錢便宜~ 電流調大一點可以當耳擴

線路圖上面都有標電壓 , 照圖不會出差錯 , 用VR可以調整輸出中點為1/2 VCC , 只是電組要用大W數的

zangou

zangou
個人積分：44分
文章編號：31721427

44分

樓主

2011-11-03 9:37

alphamates wrote:
真空管太低壓失真很多...(恕刪)

謝謝啦!!, 這線路只需要+ 25V, 和我的變壓器差距太大, 不過用MOSFET 的確是不錯的點子, 用 P2P 方式佈線很漂亮.
我的tube amp p2p 工法, 就差太多了, 不過也是完全無雜音或底噪

alphamates

alphamates
個人積分：206分
文章編號：31723809

206分

15樓

2011-11-03 11:06

圖檔掛了看不到 , 我以前消耗變壓器跟空檔機殼都作小電路打發掉 , 70V可以用CRC壓降成25V , 這聲音不錯還可以順便把抽屜的零組件用一用呵呵

zangou

zangou
個人積分：44分
文章編號：31727438

44分

樓主

2011-11-03 13:23

圖看不到嗎? 奇怪, 我的電腦可以看到.

alphamates

alphamates
個人積分：206分
文章編號：31728235

206分

17樓

2011-11-03 13:52

看到了 , 真巧我最近要準備做一台6AQ5或是6BQ5的小PP後級 , 昨晚才去買機殼而已~

你裝的是6AQ5還是6BQ5呢

zangou

zangou
個人積分：44分
文章編號：31730108

44分

樓主

2011-11-03 15:19

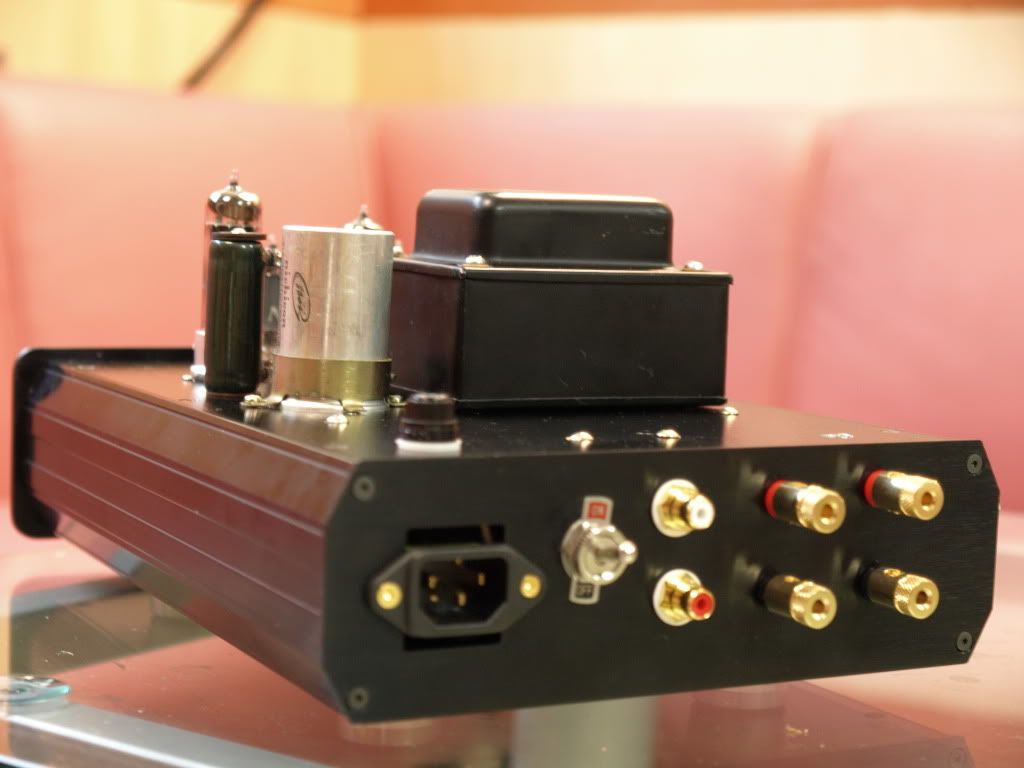

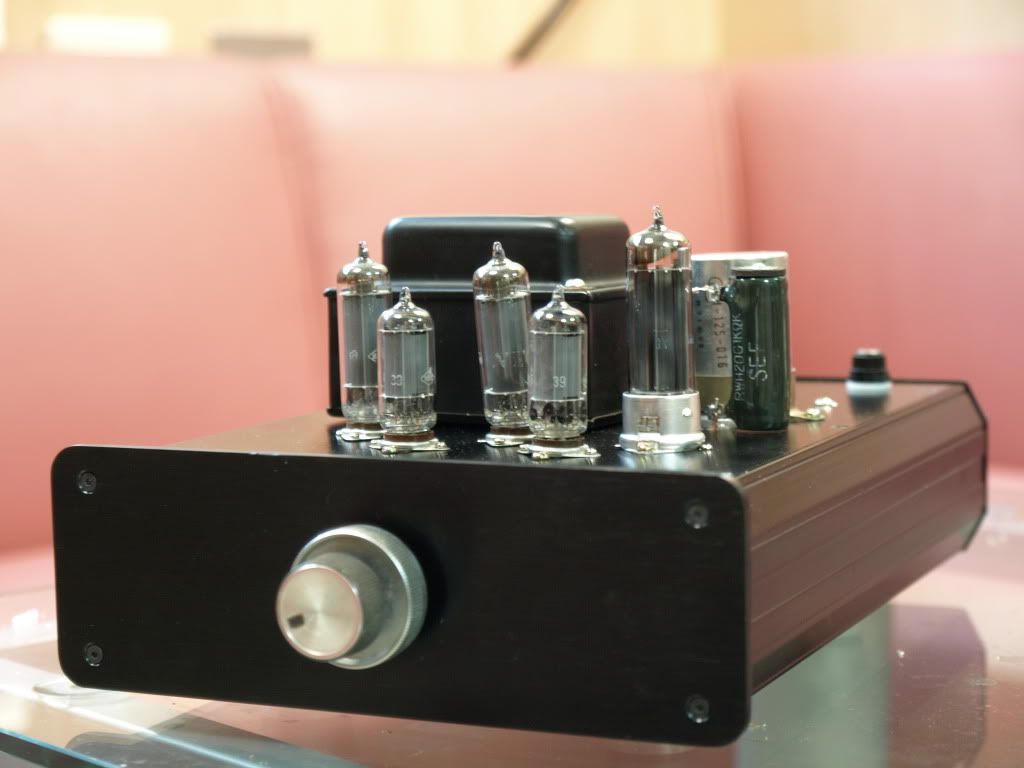

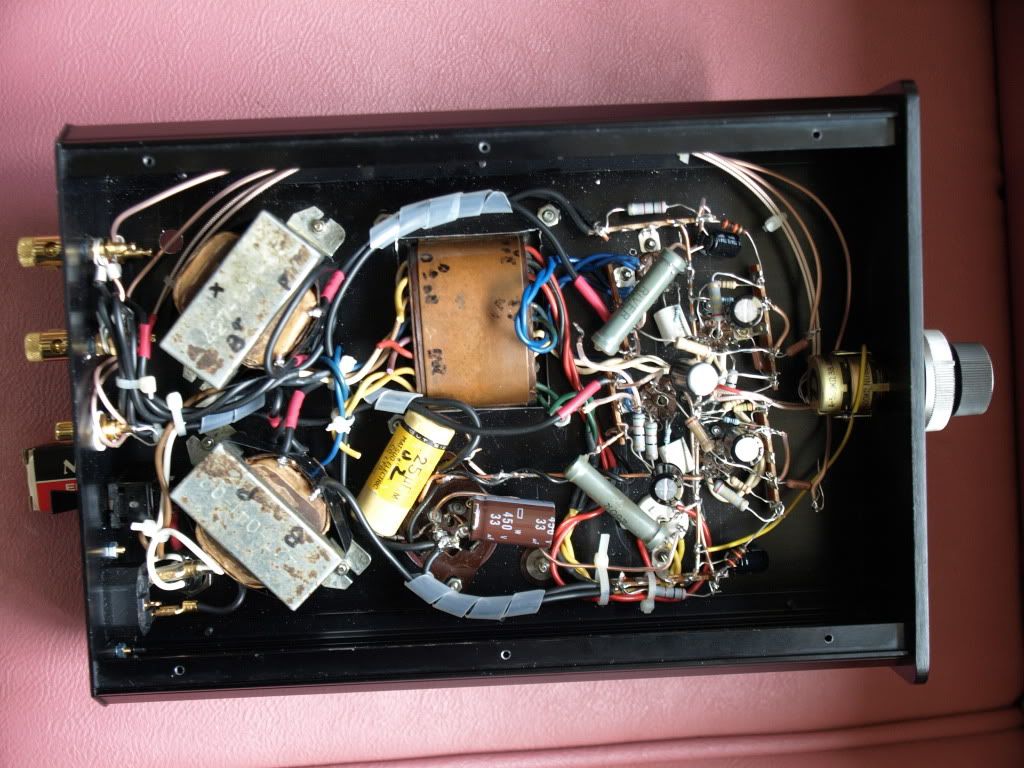

6AU6 drive 6AQ5 五極接法 SE, 真空管, 電源變壓器, 輸出變壓器, 高壓複合電解,油質電容, 陰極電阻都是從1960年代的 SONY 盤帶機拆下舊品, 機殼是A4 size 鋁製, VR 也是同一機器拆的NOBOL 製品,

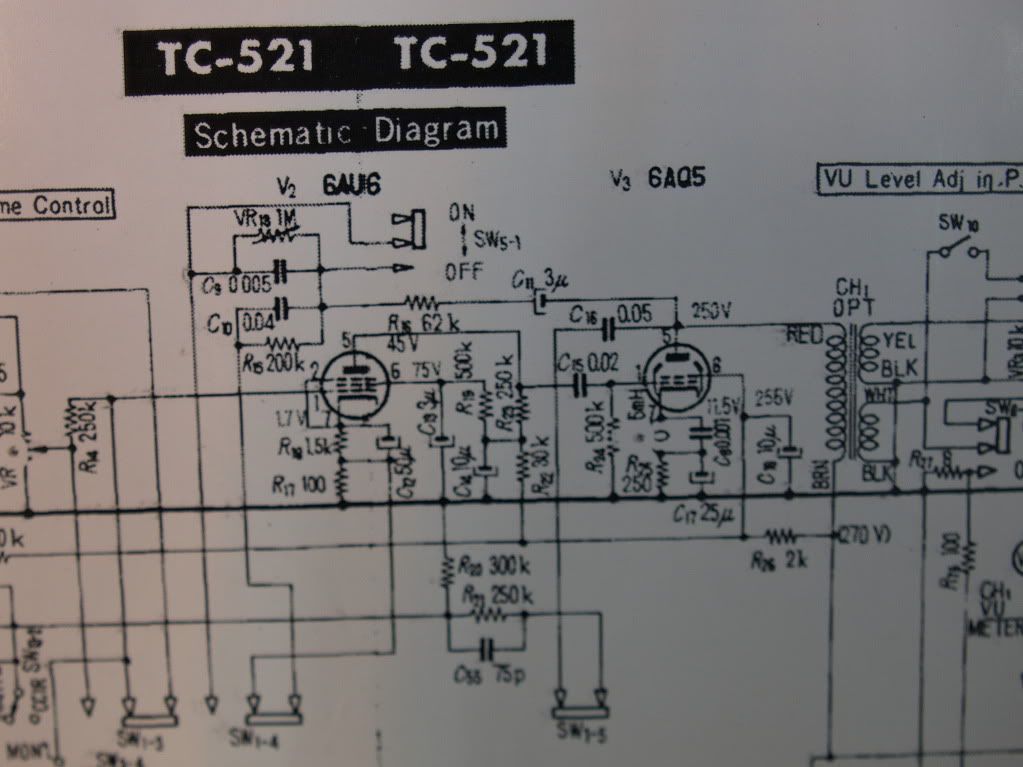

線路也是 SONY 盤帶機原來的線路, 聲音令人驚豔, 特別是聽 JAZZ.

alphamates

alphamates
個人積分：206分
文章編號：31732971

206分

19樓

2011-11-03 17:23

我一直徘回在6BQ5與6AQ5之間選擇 , 也想過6BM8之類的複合管作小後級 , 你手邊有這些機子可以比較音樂走向嗎?

畢竟管子決定好後才可以進行變壓器方面的定製 , 呵呵

zangou

zangou
個人積分：44分
文章編號：31746533

44分

樓主

2011-11-04 9:57

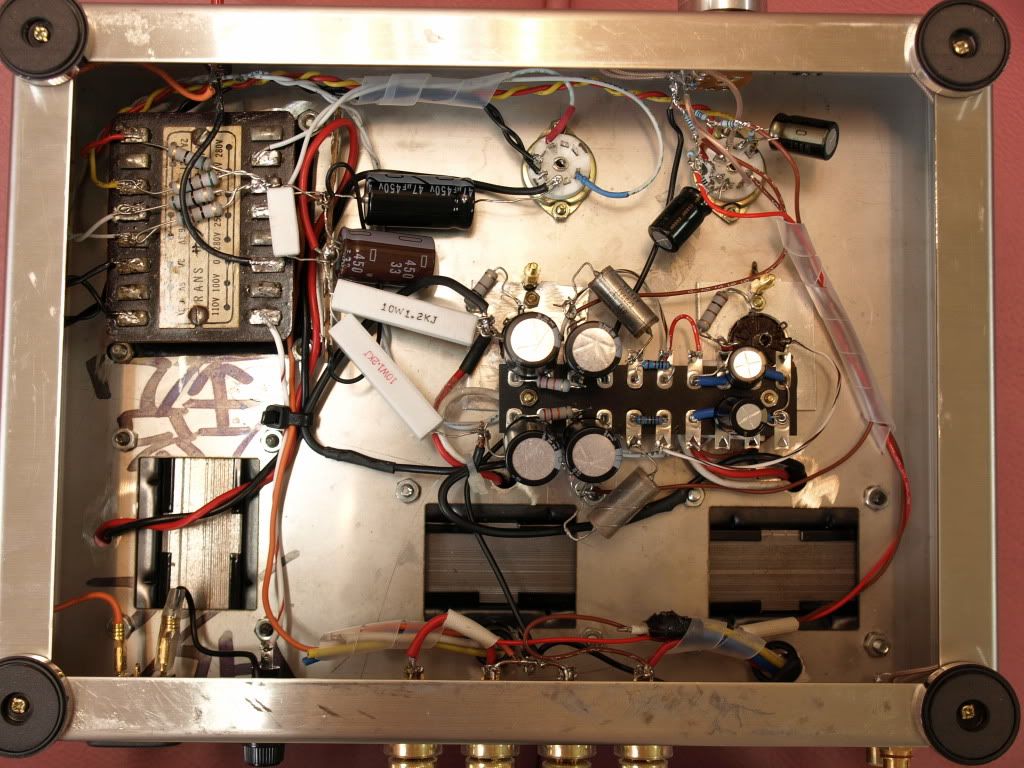

我有12AX7 drive 6BQ5 SE, 三極接法, 線路參考上衫佳郎
