已開新討論串 ,方便板上的前輩們檢視&問題&建議

Sia0000
個人積分：158分
文章編號：8409197

158分

樓主

2008-10-02 22:25

主要討論分頁(限與主題相關):

1. ~ 7. 23. 37.(細部稍做修改)

做較完整的整理 ,給有需要的大大參考..

_________________________________________________________________________

用了太久的內建.. 想想後端都做得差不多了 ,連電源專線都拉了.. 來升級個訊原吧

未改前..

_________________________________________________________________________

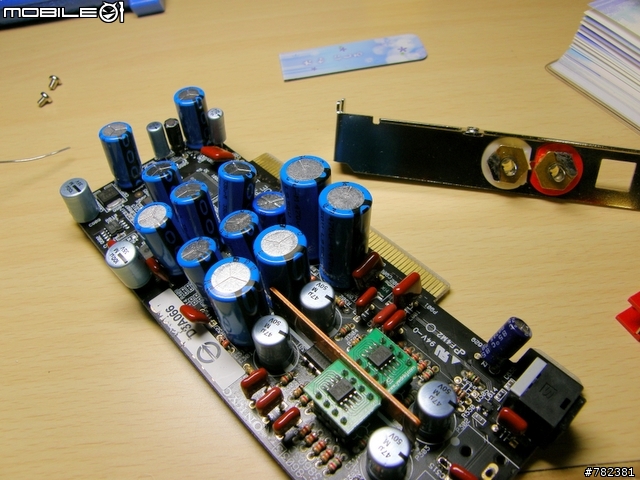

測試途中..

已開新討論串 ,方便板上的前輩們檢視&問題&建議

這些大多是為了確認電阻阻值 &位置而拍的測試照

有鑑於過去有改造200pci (燒掉

)的優良經驗 ,這次改90pci 輕鬆許多

不囉唆 ,來看完成圖

_________________________________________________________________________

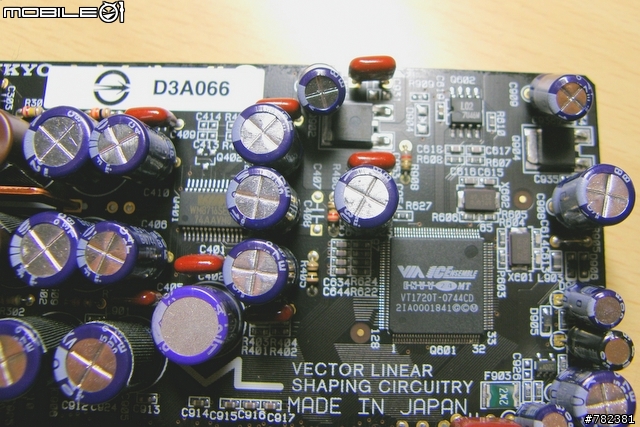

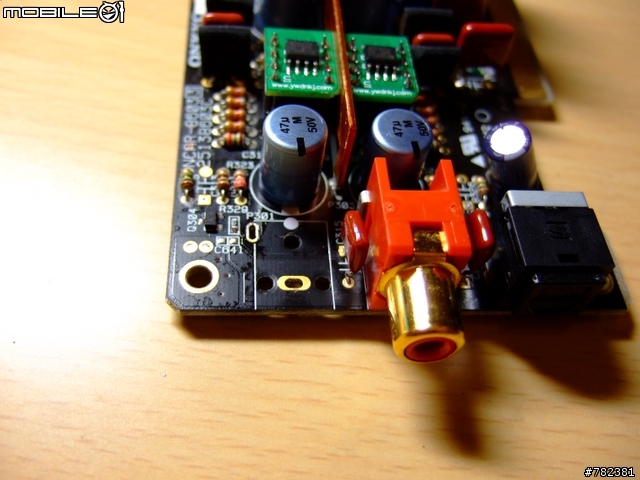

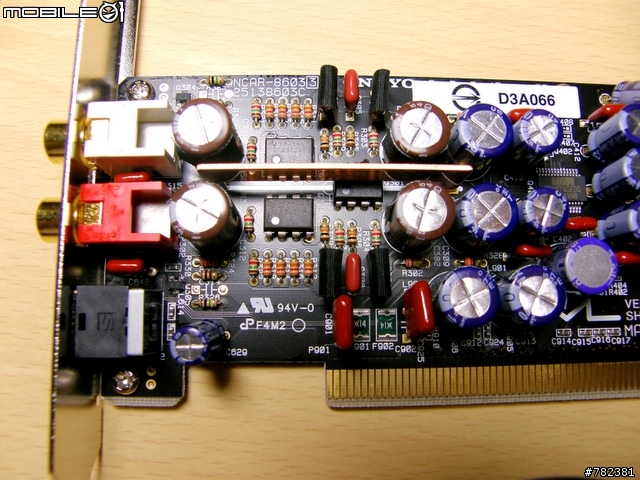

完成圖..

已開新討論串 ,方便板上的前輩們檢視&問題&建議

______________________________________________________________________________

高解析 :1024x1024 blog

有大大看出來了嗎? 基本上能換的原件全換了

上電時真的要有很大的勇氣

,畢竟有先烈已去

因為已經習慣BC的聲音了 ,剛開始聽原日系電容時覺得過於乾硬.. 就打算全換了

加上俺是外貿協會 ,臥式/破壞美觀的電容通通不考慮.. 就.. 變成現在醬了

這樣改造下來 ,不計OP的話.. 90pci + 改料 = 200pci ,聲音? 200當然趴在地上

以這個價格/聲音比而言 ,有著驚人高的c/p值..

要注意的是 ,那塊銅片是有迴路的(連接兩個地端).. 不能隨意去掉

元件都為PHILIPS ,

使用的電解為 136/013 ; 金屬膜 370 /KP ; 電阻 MPR24 舊荷蘭廠 ..完全中性的聲底

這個改法可以輕易聽出OP /後端的特色.. 是俺十分喜歡的搭配

以影響力而言(不計OP):

電解=RCA頭 > 金屬膜 > 電阻 > 焊錫

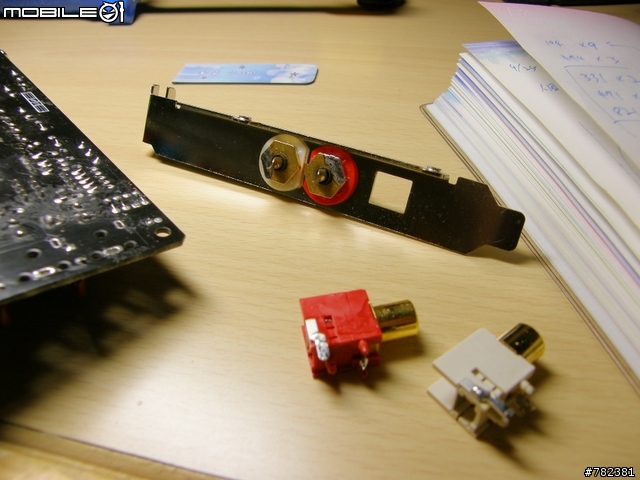

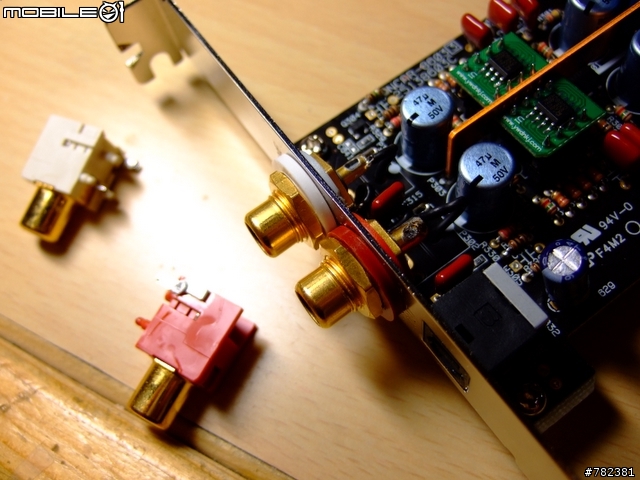

原本的那個RCA真的頗無言的

.. 有許多先輩改卡一直沒將之更換 ,音質很可能卡在這裡

兩個螺絲都接機殼可能產生地迴路 ,因此把其中之一隔離

心得分享 ,給有興趣的大大參考 ~ 愉快RUN-N中

2008-10-02 22:25 發佈

文章關鍵字討論串前輩們板上問題

winme_angel

winme_angel
個人積分：1分
文章編號：8411958

1分

2樓

2008-10-03 0:28

看起來蠻好玩的

尤其把RCA接頭換掉夠有創意,虧您想的到厲害厲害

鼓掌鼓掌

我也有玩SE-200 也OP過文,後來氣到關板再把卡賣掉

後來真的受不了內建的音效,再跑去買SE-200來玩,然後測試新卡發現一個問題,新卡沒燒過機聲音超難聽=_=(這是真的)
PS:SE-200沒改卡對我個人來說很難聽

但是等我找到喜愛的音色已經造就以下的一堆物品

2x Analog Devices OP177GP (單OP) 放大器類型:通用型使用電壓: ±3 V ~ 22 V 封裝: DIP-8
4x Analog Devices OP27GP (單OP) 放大器類型:通用型使用電壓: ±4 V ~ 22 V 封裝: DIP-8
4x Analog Devices OP275GP (雙OP) 放大器類型: AB級使用電壓: ±4.5 V ~ 22 V 封裝: DIP-8
4x Analog Devices OP37GP (單OP) 放大器類型:通用型使用電壓: ±4 V ~ 22 V 封裝: DIP-8
2x Analog Devices OP90GP (單OP) 放大器類型:通用型使用電壓: ±0.8 V ~ 18 V 封裝: DIP-8
4x Analog Devices AD8065AR (單OP) 放大器類型:電壓反饋使用電壓: ±5 V ~ 13.2 V 封裝: SOIC-8
2x Analog Devices AD8066AR (雙OP) 放大器類型:電壓反饋使用電壓: ±5 V ~ 13.2 V 封裝: SOIC-8
4x Analog Devices AD817AN (單OP) 放大器類型:通用型使用電壓: ±2.5 V ~ 18 V 封裝: DIP-8
4x Analog Devices AD825AR (單OP) 放大器類型:通用型使用電壓: ±5 V ~ 18 V 封裝: SOIC-8
2x Analog Devices AD827AQ (雙OP) 放大器類型:通用型使用電壓: ±5 V ~ 18 V 封裝: CerDIP-8
4x Analog Devices AD843BQ (單OP) 放大器類型:通用型使用電壓: ±4.5 V ~ 18 V 封裝: CerDIP-8
4x Analog Devices AD847AQ (單OP) 放大器類型:通用型使用電壓: ±5 V ~ 18 V 封裝: CerDIP-8
3x Analog Devices AD8599AR (雙OP) 放大器類型:通用型使用電壓: ±4.5 V ~ 18 V 封裝: SOIC-8
4x Analog Devices AD8620BR (雙OP) 放大器類型:通用型使用電壓: ±5 V ~ 13.6 V 封裝: SOIC-8
2x Analog Devices AD8675AR (單OP) 放大器類型:通用型使用電壓: ±5 V ~ 18 V 封裝: SOIC-8
2x Analog Devices AD8676AR (雙OP) 放大器類型:通用型使用電壓: ±5 V ~ 18 V 封裝: SOIC-8

4x PMI OP27GP (單OP) 放大器類型:通用型使用電壓: ±4 V ~ 18 V 封裝: DIP-8
4x PMI OP37GP (單OP) 放大器類型:通用型使用電壓: ±4 V ~ 18 V 封裝: DIP-8

4x Burr-Brown OPA27EZ (單OP) 放大器類型:? 使用電壓:? 封裝: CerDIP-8
4x Burr-Brown OPA124U (單OP) 放大器類型:通用型使用電壓: ±5 V ~ 18 V 封裝: SOIC-8
4x Burr-Brown OPA129U (單OP) 放大器類型:通用型使用電壓: ±5 V ~ 18 V 封裝: SOIC-8
4x Burr-Brown OPA228P (單OP) 放大器類型:通用型使用電壓: ±2.5 V ~ 18 V 封裝: DIP-8
2x Burr-Brown OPA2111BM (雙OP) 放大器類型:通用型使用電壓: ±5 V ~ 18 V 封裝: TO-99-8
2x Burr-Brown OPA2111SM/883B(雙OP) 放大器類型:通用型使用電壓: ±5 V ~ 18 V 封裝: TO-99-8
5x Burr-Brown OPA2111KP (雙OP) 放大器類型:通用型使用電壓: ±5 V ~ 18 V 封裝: DIP-8
5x Burr-Brown OPA2107AU (雙OP) 放大器類型:通用型使用電壓: ±4.5 V ~ 15 V 封裝: SOIC-8
5x Burr-Brown OPA2132U (雙OP) 放大器類型:通用型使用電壓: ±2.5 V ~ 18 V 封裝: SOIC-8
4x Burr-Brown OPA2132P (雙OP) 放大器類型:通用型使用電壓: ±2.5 V ~ 18 V 封裝: DIP-8
4x Burr-Brown OPA2134PA (雙OP) 放大器類型: AB級使用電壓: ±2.5 V ~ 18 V 封裝: DIP-8
5x Burr-Brown OPA2350UA (雙OP) 放大器類型:通用型使用電壓: ±2.5 V ~ 5 V 封裝: SOIC-8
4x Burr-Brown OPA2604AP (雙OP) 放大器類型:通用型使用電壓: ±4.5 V ~ 24 V 封裝: DIP-8
4x Burr-Brown OPA2704UA (雙OP) 放大器類型:通用型使用電壓: ±2 V ~ 6 V 封裝: SOIC-8
4x Burr-Brown OPA604AP (單OP) 放大器類型:通用型使用電壓: ±4.5 V ~ 18 V 封裝: DIP-8
4x Burr-Brown OPA627BP (單OP) 放大器類型:通用型使用電壓: ±4.5 V ~ 18 V 封裝: DIP-8
2x Burr-Brown OPA627AM (單OP) 放大器類型:通用型使用電壓: ±4.5 V ~ 18 V 封裝: TO-99-8
4x Burr-Brown BUF634P (單OP) 放大器類型:BUFFER 使用電壓: ±2.25 V ~ 18 V 封裝: TO-99-8
4x Burr-Brown OPA552PA (單OP) 放大器類型:通用型使用電壓: ±4 V ~ 30 V 封裝: DIP-8

4x Linear Technology LT1028CN8 (單OP) 放大器類型:通用型使用電壓: ±4 V ~ 18 V 封裝: DIP-8
4x Linear Technology LT1057ACN8 (雙OP) 放大器類型:通用型使用電壓: ±10 V ~ 18 V 封裝: DIP-8
4x Linear Technology LT1357CN8 (單OP) 放大器類型:通用型使用電壓: ±2.5 V ~ 15 V 封裝: DIP-8

4x JRC NJM4556AD (雙OP) 放大器類型:通用型使用電壓: ±2 V ~ 18 V 封裝: DIP-8
4x JRC NJM4558M (雙OP) 放大器類型:通用型使用電壓: ±4 V ~ 18 V 封裝: DMP-8
4x JRC NJM4558D (雙OP) 放大器類型:通用型使用電壓: ±4 V ~ 18 V 封裝: DIP-8
4x JRC NJM4558DD (雙OP) 放大器類型:通用型使用電壓: ±4 V ~ 18 V 封裝: DIP-8
2x JRC NJM386D (單OP) 放大器類型: AB級使用電壓: ±4 V ~ 12 V 封裝: DIP-8

4x Phillip NE5532N (雙OP) 放大器類型:通用型使用電壓: ±3 V ~ 20 V 封裝: DIP-8

4x RAYTHEON RC741N (單OP) 放大器類型:通用型使用電壓: ±12 V ~ 18 V 封裝: DIP-8

4x ROHM BA15532 (雙OP) 放大器類型:通用型使用電壓: ±12 V ~ 18 V 封裝: DIP-8
4x ROHM BA4558F (雙OP) 放大器類型:通用型使用電壓: ±4 V ~ 15 V 封裝: DMP-8
4x ROHM BA10358 (單OP) 放大器類型:通用型使用電壓: ±1.5 V ~ 16 V 封裝: DMP-8

4x ELANTEC ELH0002H-883B (單OP) 放大器類型:BUFFER 使用電壓: ±5 V ~ 20 V 封裝: TO-99-8

4x INTERSIL CA3140TA (單OP) 放大器類型:MOSFET 使用電壓: ±2 V ~ 18 V 封裝: TO-99-8

4x SANYO LA6358N (雙OP) 放大器類型: 使用電壓: ±1.5 V ~ 15 V 封裝: DIP-8

4x ST TL082CN (雙OP) 放大器類型: J-FET 使用電壓: ±3 V ~ 18 V 封裝: DIP-8
4x ST TL072CN (雙OP) 放大器類型: J-FET 使用電壓: ±3 V ~ 18 V 封裝: DIP-8

4x NS LF353N (單OP) 放大器類型: J-FET 使用電壓: ±5 V ~ 18 V 封裝: DIP-8
4x NS LF412CN (雙OP) 放大器類型: J-FET 使用電壓: ±5 V ~ 18 V 封裝: DIP-8
4x NS LF411CN (單OP) 放大器類型: J-FET 使用電壓: ±5 V ~ 18 V 封裝: DIP-8
2x NS LM4562HA (雙OP) 放大器類型: AB級使用電壓: ±2.5 V ~ 17 V 封裝: TO-99-8
2x NS LM386N (單OP) 放大器類型: AB級使用電壓: ±4 V ~ 12 V 封裝: DIP-8
4x NS LMH6643MA (雙OP) 放大器類型: 電壓反饋使用電壓: ±2.7 V ~ 12.8 V封裝: DIP-8
4x NS LH0032G/883C (單OP) 放大器類型: J-FET 使用電壓: ±5 V ~ 15 V 封裝: TO-8

4x Text Instrument TL081CP (單OP) 放大器類型: J-FET 使用電壓: ±5 V ~ 18 V 封裝: DIP-8
4x Text Instrument TL082CP (雙OP) 放大器類型: J-FET 使用電壓: ±3.5 V ~ 18 V 封裝: DIP-8
4x Text Instrument TL071CP (單OP) 放大器類型: J-FET 使用電壓: ±3.5 V ~ 18 V 封裝: DIP-8
4x Text Instrument OP07CP (單OP) 放大器類型:通用型使用電壓: ±3 V ~ 18 V 封裝: DIP-8
4x Text Instrument NE5534P (單OP) 放大器類型:通用型使用電壓: ±5 V ~ 15 V 封裝: DIP-8
4x Text Instrument UA741 (單OP) 放大器類型:通用型使用電壓: ±3.5 V ~ 18 V 封裝: DIP-8

看完恐怖吧~~

最後別忘記督促F.SPB開一個版來討論

樣讓他知道所謂的尊敬與貢獻

假使它一直躲在後面不在吭聲,那它真不是有擔當的人

討論區是資訊的交流,不是嘴砲的地方

沒錯我就是要臭死他

Sia0000

Sia0000
個人積分：158分
文章編號：8418721

158分

樓主

2008-10-03 12:42

winme_angel wrote:
看起來蠻好玩的尤其把...(恕刪)

您用過的op.. 真的 ,很恐怖呢

話說我剛點進來還以為網頁怎麼變亂碼

至於沒燒機過會覺得難聽 ,依經驗.. 我相信

不管是什麼原件 ,基本上都要一段熟化時間的.. 我的200當初也是如此

印象中 200pci 和 90pci未改前聲音相差不大 ,都是又矇又糊

但我的200已經去很久了 ,沒辦法做交叉比對.. 可能有錯誤也不一定

但若是如此 ,您覺得未改的難聽也是很正常呢

其實 ,俺目標原本放在9632上.. 這張本來只是想先頂著用

但90開聲後覺得.. 不知不覺.. 就

現在蠻好奇它與9632的差別 ,不知音x給不給試聽

..百年の幻想，千劫の迷夢

Sia0000

Sia0000
個人積分：158分
文章編號：8429372

158分

樓主

2008-10-04 5:20

winme_angel wrote:
看起來蠻好玩的尤其把...(恕刪)

winme_angel wrote大:

請教一下 ,您用過的op裡是否有類似8620br 有"空氣感" 的op嗎?

換了幾組op ,發覺還是8620br 的空氣感能較好的演繹我喜歡的歌 ,有些類似rifa的聲底

(我喜歡的歌大多屬柔軟.緩慢略帶飄渺)

只是 ,br的人聲部分稍淡了點.. 現在是用後端與電容來補足

..百年の幻想，千劫の迷夢

winme_angel

winme_angel
個人積分：1分
文章編號：8429417

1分

5樓

2008-10-04 5:43

Sia0000 wrote:
winme_angel wrote大:

請教一下 ,您用過的op裡是否有類似8620br 有"空氣感" 的op嗎?

換了幾組op ,發覺還是8620br 的空氣感能較好的演繹我喜歡的歌 ,有些類似rifa的聲底

(我喜歡的歌大多屬柔軟.緩慢略帶飄渺)

只是 ,br的人聲部分稍淡了點.. 現在是用後端與電容來補足

您好

那我到建議NS LM4562HA~LME49720HA (雙OP) + AD8620BR (雙OP) 這樣搭配(誰前誰後真的要看您的喜好)
在或許嘗試看看AD8599與AD8066這2款
至於AD8620對我來說聽久了並不討喜,SE-200只能上一組AD8620上兩組的話唇音真的很重=_=(所謂的空氣感)

我現在改的2代卡 OP是這樣配的
buffer(AD843BQ)(單OP)<---放大(AD8066AR)(雙OP)<---LPF(AD8676AR) (雙OP)
輸出的交連電容200uF的4顆改成SANYO OS-CON(SP) 470uF
DAC的旁路電容三顆330uF也改成SANYO OS-CON(SEP) 330uF

本體卡走向以解析的味道配上AD特有的韻味OP,以達成背景深厚~高音不噪~音場清楚都滿意的走向

所以您可以放2顆SANYO OS-CON(SP)的電容以達成人聲的不足^^
PS:建議妳把原來的DAC的SANYO OS-CON電容改回去

以上是小弟的個人淺見^^

Sia0000

Sia0000
個人積分：158分
文章編號：8434403

158分

樓主

2008-10-04 17:02

winme_angel wrote:
您好那我到建議NS ...(恕刪)

謝謝您的建議~

br的唇音.. 請問您指的是像 "su" "so" "chi" 這樣的聲音嗎

過去我再改200pci時也有這樣的問題 ,那時 ..真的聽的十分難受

但後來發現是焊錫(銀錫)和後端(擴大機)的關係 ,現在當然完全不會了

嗯.. 我所說的空氣感 ,指的是像在人聲旁加上柔焦效果.. 聲音會 "暈開" 在整個音場內

雖然形容的有點像 "糊" ,但本質上完全不同.. 聲音有淡淡光暈 .尾韻融溶在空間裡

br/rifa電容都有類似的感覺 ,我常聽的歌.. 大多像教堂聖歌那樣的 "氣氛" ,十分適合這種音色

其實 ,dac的旁路我原本是用糖果店的 bg fk ,但覺得稍乾.. 所以最後還是換成136

(絕對 -不是因為配色的關系..)

136相較fk慢上一些 ,但聲音的濕潤感也好了許多

os-con.. 印象中似乎不太適合用在類比喔?

會容易偏瘦 ,且低頻下不去

不過sp系列我沒用過 ,不太確定..

p.s 請問您所用的op是在哪裡購買的呢? 因為當中有些十分罕見 ,蠻好奇的呢

..百年の幻想，千劫の迷夢

winme_angel

winme_angel
個人積分：1分
文章編號：8440094

1分

7樓

2008-10-05 0:56

Sia0000 wrote:
os-con.. 印象中似乎不太適合用在類比喔?

會容易偏瘦 ,且低頻下不去不過sp系列我沒用過 ,不太確定..

p.s 請問您所用的op是在哪裡購買的呢? 因為當中有些十分罕見 ,蠻好奇的呢

您好

針對os-con.. 印象中似乎不太適合用在類比,我一代卡改過真的會容易偏瘦,當時是配BB的OP

但是我二代卡會這樣在改一次是因為要靠OP的影響力調回來

AD的OP就是因為唇音重剛好搭配,所以小日本愛用os-con來改卡配OPA2604

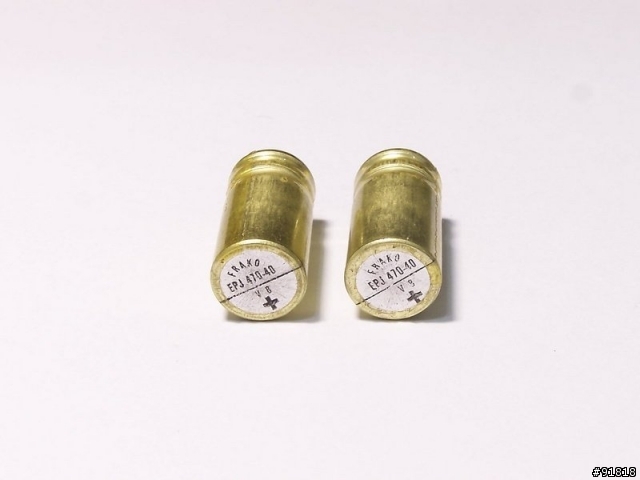

不過我今天又把os-con 470uF的4顆電容換成FRAKO 470uF的開始燒機吧

os-con的電容也聽1個月多了也該換口味

我打比喻本體標準+解細OP=用什麼OP便時麼OP走向(跟跑)
本體偏解細+類是唇音~糊音=會照成背景與人聲~反應清楚,但是用以解細或清晰與有底噪OP會難以入耳

其實真的要搭配了聽才知道

很怕又有自以為是嘴炮的死小白來亂,F.SPB這種鄉民我還是少說點,以免您開的板便嘴砲板
他真是井蛙窺天

還有您說的OP是指那一顆?

PS:您住台北市的話哪天約一約我帶OP與卡過去您就知道搭配性的問題

feliskuo

feliskuo
個人積分：0分
文章編號：8443322

0分

8樓

2008-10-05 11:26

winme_angel wrote:
看起來蠻好玩的尤其把...(恕刪)

開版大大的研究精神值得佩服

祝福您Run-in完後得到滿意的效果

不過這位大大看不出來您寫了一堆OP出來有啥用意

如果真心想做分享是否應該簡單的寫點比較

就算哪種您覺得最好聽也可以

列了一堆東西出來是要炫耀自己很會買OP嗎...

後面的話更是不敢恭維

小弟資淺不知道您與F.SPB有啥深仇大恨

在別人的文章寫這些挑釁的文字是否恰當請自行判斷

小小建議請不要把打手這種大帽子扣上來

小弟承擔不起

繼續潛水去了...

F.SPB

F.SPB
個人積分：29分
文章編號：8444009

29分

9樓

2008-10-05 12:34

winme_angel wrote:
呵呵果然分身一號終於出現

開始嘴砲了

不懂別裝種~裝路人甲

有玩的都需要OP的詳細規格與種類

我很單純列出我收集品與詳細規格這都是有玩OP的需要去注意的

都會背您說成炫耀?

您阿~~太明顯了

您已經沒人格了~~多多做功課吧

我已經幫忙存檔了

你是誰啊?
要不要幫你開中門?
笑死我也

winme_angel

winme_angel
個人積分：1分
文章編號：8444021

1分

10樓

2008-10-05 12:36

F.SPB wrote:
唷
要臭死我?
我當時PO的文你有看嗎?
有嗎?

這裡是M01
不是你家
本人好心向其他看到這篇文章的網友說...這樣是不合經濟效益的
關你什麼事?
你要改要PO文告訴大家你如何改卡是你的事
電腦內的高頻雜訊會因此消失?
電腦用的電源會因此升級?
你去各大音響專門討論區問看看啊

發文不是只要給你看的
別往自己臉上貼金
M01有多少人看?
隨便一台USB DAC或是一張便宜的卡用同軸輸出+DAC應該不會花更多錢

換OP?
當然會有差
這點幼稚園的小朋友也知道
聲音走向是如何自有公道

要我開板?
無聊
自己喜歡秀是你的事,我要勸告其他人前要花在該花的地方是我的事
你什麼時候變成M01的管理員了?

還說別人是分身?
笑死人
本人不喜歡來這套, 難道是做賊的喊抓賊?
可笑至極

不是分身~~~大哥您太明顯了

馬上轉回正身回文

數度真快阿~~

您阿~~~夠無知了~

實在太明顯了~~~

快發文證實您的實力吧~~

別一昧的只會嘴砲~~

PS:您還真會模糊焦點~~嘴砲王
