SA9123、CM6631 的USB轉換晶片...(我不太確定
都是5Pin 杜邦針腳
一開始的症狀都是、USB線插在電腦上，但是會突然跳出拔出，又插入的情況
情況越來越嚴重
直到變成跳出以後，也不會出現插入，需要反覆重插USB，才可讀取的到
最後到完全讀不到為止
每次故障都要換一片轉換小板(上述的SA9123、CM6631)
之前在某篇文章有看到高手有找出類似問題的解法
似乎是電路設計上有問題，導致USB無法正確判讀
也因為電路問題，這些多餘的電會損壞USB轉換晶片
想尋求版友們幫忙解答，或是提供線索，感激不盡
試過usb dac浦記GS3嗎?
亂猜也不是太難，這種USB裝置反覆插入又跳出，最後完全不讀的現象算常見。ＵＳＢ基本就四條線 ：供電(5V, GND)及訊號 (D+, D-)：
訊號
USB母座（PC）與裝置透過 D+、D- 的電壓變化來辨識狀態。未插入時，母座端以『下拉』電阻將兩線拉到 0V。裝置插入後，裝置內部『上拉』電阻接通 3.3V，通知主機「我來了」：D+ 被拉高代表 USB 2.0，D- 被拉高則是低速裝置。
供電
USB 5V 常不乾淨（尤其電腦），插拔瞬間易產生突波；廉價轉換板多將 5V 直接進 LDO 轉 3.3V，但 LDO 反應有限，5V突波會直接衝擊進入 SA9123/CM6631 的Vcc 3.3V供電腳位。
1. LDO 不穩或5V突波竄入 3.3V接腳，初期表現為訊號不穩、導致反覆跳出、重插才讀得到
2. 有些劣質設計為了省下 3.3V LDO，直接用兩顆電阻從 5V 分壓出一個 不穩的3.3V給 D+ 上拉電阻 使用
最後則是負責偵測的電路完全燒毀，電腦再也感應不到 D+ 的電位變化。通常至少要有一個RC 緩衝電路。吸收掉插拔瞬間的尖峰電壓，讓 LDO 拿到的電是穩定的，更不要簡化成電阻降壓。

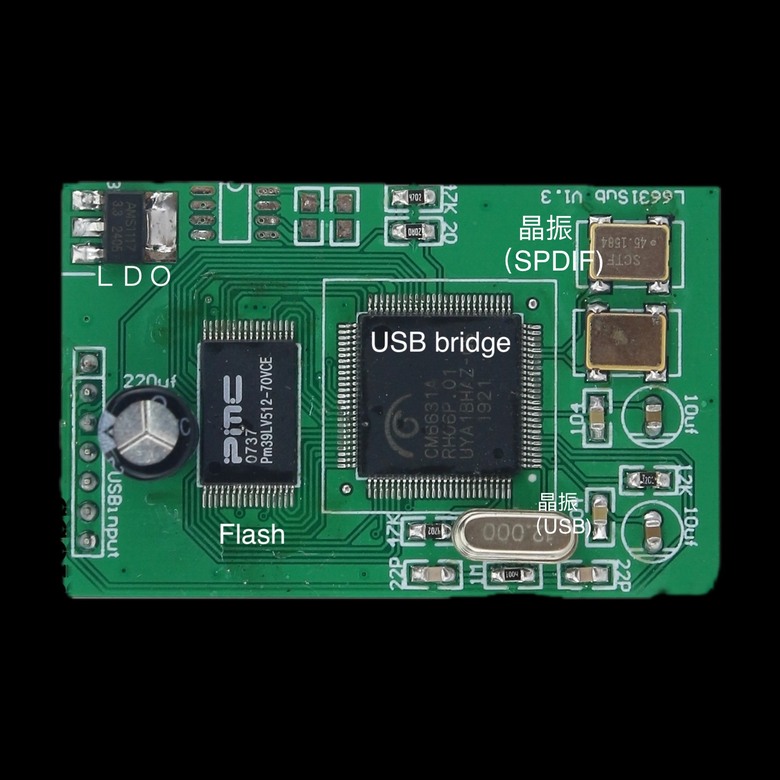

實際從網路找個CMS6631小板來看，這是一個典型的USB to I2S/SPDIF橋接或叫轉換版也可以。
沒幾顆零件：
- CM6631A：常見的非同步 USB 傳輸晶片，支援24bit/192kHz 的音訊
- Flash 記憶體：CM6631A 的韌體
- 晶振音頻：兩顆金屬殼晶振。對應 44.1k 與 48k 基頻及倍頻的取樣率
- 晶振: 12.000那顆，供USB主控晶片用
- AMS1117-3.3 (LDO 穩壓)：負責將 USB的 5V 降壓為 3.3V 供以上的元件使用。這顆LDO的小板我有很多(一片10元 NT)，拿來轉18650鋰電池到其他電壓 （如家裡牆上時鐘1.5V供電）
5V就全靠左下方USB IO接腳後面那一顆220uF的濾波電容（跨在5V與GND之間）來當ESD作用，沒有其他的。
