gryphon m100 MONO 擴大機接法?

天鳥
個人積分：178分
文章編號：90967062

178分

樓主

2025-01-16 11:23

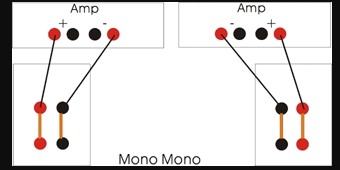

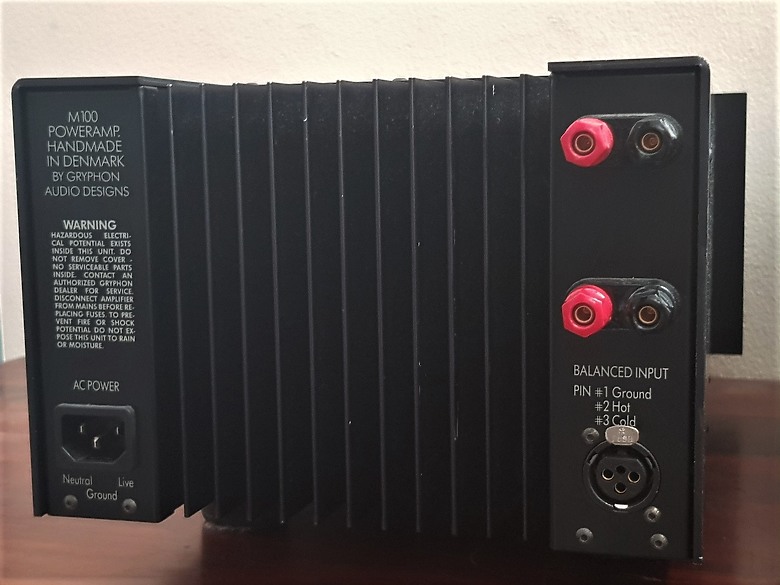

代親友詢問，手上有一對 199X的 gryphon m100 是MONO 擴大機，正常的MONO接法如下圖

(借用網路上MONO圖片)

但親友擴大機照圖片喇叭線兩頭上下都接紅色的時候，喇叭無聲音，

喇叭需接上紅+ 下黑- 才有聲音，(變成BI-amp?)

因年代久遠，網路上GOOGLE 也找不到 gryphon m100 的MONO接法，想請問是否有前輩

知道如何啟動這台機器的 mono 模式，感謝
gryphon m100 MONO 擴大機接法?

2025-01-16 11:23 發佈

文章關鍵字 gryphon m100 MONO

lingo1388

lingo1388
個人積分：3454分
文章編號：90967407

3454分

2樓

2025-01-16 12:11

有AB（上、下）兩組喇叭接點，一次接一（同）組紅、黑（不瞭所指＋－為何），如果要Biwire，喇叭端子對應擴大機端子（紅對紅，黑對黑，上對上，下對下）就對了。

upsir

upsir
個人積分：2432分
文章編號：90967533

2432分

3樓

2025-01-16 12:28

L IN 就是喇叭接正極 ......R就是喇叭接負極

tt_koupe

tt_koupe
個人積分：1151分
文章編號：90967812

1151分

4樓

2025-01-16 13:23

天鳥 wrote:
代親友詢問，手上有一...(恕刪)

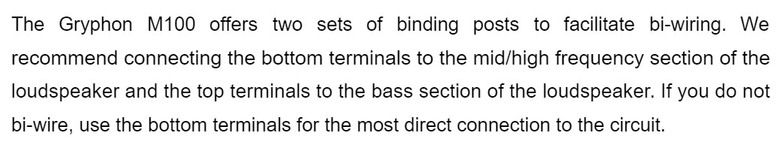

gryphon m100 是MONO 單聲道擴大機,兩組喇叭端子一樣,是提供給bi-wire喇叭接雙喇叭線用的,單一組喇叭線接其中一組即可.

底下印刷的小圖,不是m100的, 應該是立體 power amp,也不是一定這樣接就對,有些要加上訊號連接線,有些有橋接開關.......要看哪台機器和這機器的說明書.
