SoundBar與各項周邊HDMI接法疑問

cumwahaha

cumwahaha
個人積分：45分
文章編號：77656968

45分

樓主

2020-05-22 10:04

請教各位一下

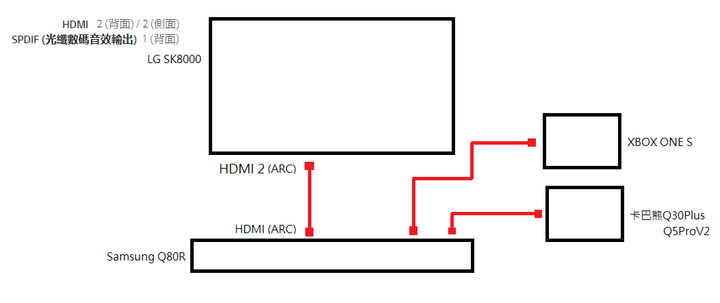

以下這種接法是不是正確，參考許多接法後拼湊出來的...

1.電視不想要一開啟就一併開啟SoundBar，有需要再打開SoundBar，所以把CEC關閉
2.卡巴熊Q30或Q5Pro直接接在SoundBar的HDMI，音效直接交給SoundBar解碼撥放，影像給電視，所以SoundBar的ARC會接到電視的ARC (使次世代音效可正常點燈)
3.XBOX ONE接到電視的HDMI，SoundBar沒開啟就用電視的喇叭撥放，SoundBar開啟就可好好享受音效
4.因為SoundBar的ARC接到電視的ARC，所以當SoundBar開啟時，電視的Netflix與XBOX ONE都可透過SoundBar享受音效 (使次世代音效可正常點燈)
5.MOD接到電視的HDMI，基本看MOD不會用SoundBar，所以直接用電視的喇叭放聲音

6.另一個疑問點，因為現在電視的HDMI ARC是接到MOD上面，這跟LG電視遙控器可直接控制MOD有關嗎(切換頻道)，還是單純LG遙控器學習的功能，因為SoundBar入手後ARC孔要轉移給SoundBar對接，因此MOD換其他HDMI接不知道是否還有遙控連動的功能

SoundBar與各項周邊HDMI接法疑問

挫作集 : http://picasaweb.google.com/cumwahaha/ BLOG: http://cumwahaha.pixnet.net

2020-05-22 10:04 發佈

文章關鍵字 Soundbar 疑問週邊 HDMI接法

smdavid

smdavid
個人積分：18176分
文章編號：77657333

18176分

2樓

2020-05-22 10:27

cumwahaha wrote:
請教各位一下以下這種(恕刪)

首先ARC是CEC的子功能，所以關掉CEC會連ARC一起關閉。除非電視的韌體把CEC的各項子功能獨立讓使用者設定(電視連動開啟、ARC回傳、電視連動待命等等)，否則建議您進入CEC中把電視連動開啟或待命關掉就好，ARC保持開啟。這樣當您把聲霸打開時，也可以直接讓PS4或者XBOX ONE S播放5.1音效。

另外Q80R如果有待機直通的設定也關掉，避免看MOD、玩遊戲時仍然會播放聲音。

卡巴熊接在聲霸上，可以讓聲霸直接用最高規音效播放，但這跟聲霸的TV OUT/電視ARC接口沒有關係，跟電視ARC OUT對接是為了讓電視上的PS4/XBOX等裝置傳回音效用低。極端的講，您可以把Q80R的TV OUT接到電視任一個HDMI IN，因為輸出畫面就可以了，聲效由聲霸的HDMI IN負責輸入(這是不考慮電視有ARC回傳音訊需要)。

至於#6，MOD就算接在非ARC接口一樣可以透過電視遙控器控制，因為CEC是每個接口都互通的，除了ARC例外。(也有電視是每個接口都支援ARC，不過一般都是只有一個ARC接口)

以上，供您參考。

cumwahaha

cumwahaha
個人積分：45分
文章編號：77660841

45分

樓主

2020-05-22 14:08

感謝David大的回覆
回家再來看看是不是可以針對各項子功能做設定
再請教這種接法，XBOX ONE到SoundBar是只能撥放5.1，還是若遊戲有支援ATMOS等次世代音效的話，SoundBar也可支援ATMOS效果

smdavid wrote:
首先ARC是CEC的子功能，所以關掉CEC會連ARC一起關閉。除非電視的韌體把CEC的各項子功能獨立讓使用者設定(電視連動開啟、ARC回傳、電視連動待命等等)，否則建議您進入CEC中把電視連動開啟或待命關掉就好，ARC保持開啟。這樣當您把聲霸打開時，也可以直接讓PS4或者XBOX ONE S播放5.1音效。

另外Q80R如果有待機直通的設定也關掉，避免看MOD、玩遊戲時仍然會播放聲音。

卡巴熊接在聲霸上，可以讓聲霸直接用最高規音效播放，但這跟聲霸的TV OUT/電視ARC接口沒有關係，跟電視ARC OUT對接是為了讓電視上的PS4/XBOX等裝置傳回音效用低。極端的講，您可以把Q80R的TV OUT接到電視任一個HDMI IN，因為輸出畫面就可以了，聲效由聲霸的HDMI IN負責輸入(這是不考慮電視有ARC回傳音訊需要)。

至於#6，MOD就算接在非ARC接口一樣可以透過電視遙控器控制，因為CEC是每個接口都互通的，除了ARC例外。(也有電視是每個接口都支援ARC，不過一般都是只有一個ARC接口)

以上，供您參考。

挫作集 : http://picasaweb.google.com/cumwahaha/ BLOG: http://cumwahaha.pixnet.net

smdavid

smdavid
個人積分：18176分
文章編號：77662044

18176分

4樓

2020-05-22 15:30

cumwahaha wrote:
感謝David大的回(恕刪)

可以的，XBox One s/X的遊戲使用DD+Atmos，透過ARC連線聲霸即可解碼amtos音軌。

cumwahaha

cumwahaha
個人積分：45分
文章編號：77743003

45分

樓主

2020-05-29 11:13

smdavid wrote:
可以的，XBox One...(恕刪)

前天終於把設備都裝起來了，所以不斷的測試中，所以繼續來請教一些小問題
1.平常Q80R顯示屏會顯示D.IN，若有ATMOS或是DTSX解碼的話，Q80R的顯示屏會顯示相關資訊嗎(EX:ATMOS/DTSX/DD5.1)

2.同上，因為從The Digital Theater下載了一些測試DEMO(EX:Amaze/Leaf)，然後USB插到XBOX撥放卻都沒聲音(靜悄悄)，後來還好XBOX有自己的Dolby Access，所以就試著來撥裡面的片段(也是Amaze/Leaf)，音效就真的很讚，整個音場跟後環搭配環繞的感覺都出來了，但是顯示屏好像也是沒顯示解碼資訊

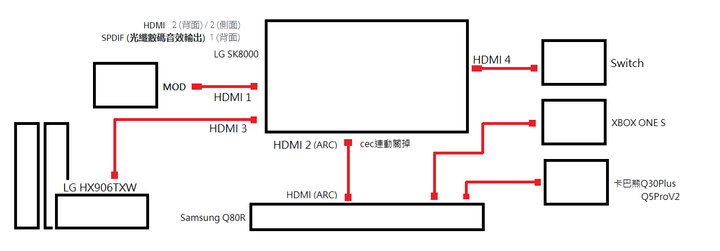

3.因為周邊設備有點多，所以又做個小調整，問題點是，家裏原本的AIO家庭劇院我還是把它接在HDMI 3，因為有時候需要還是簡單用AIO的光碟撥歌，所以就這樣接著。因此我把電視的聲音輸出選HDMI(PCM)，然後Q80R開機，卻都沒有任何聲音出現，所以我就把Q80R重開機，然後LG AIO家庭劇院就跟著開機了，然後畫面顯示數位輸入(ARC)...XDDD，後來就想說這兩台有關連嗎，所以就把電視後面的HDMI 3拔掉，Q80R就出聲了，雖然是小問題，老婆想用LG AIO家庭劇院的話我再把HDMI 3接上就好，只是好奇有共存的方法嗎

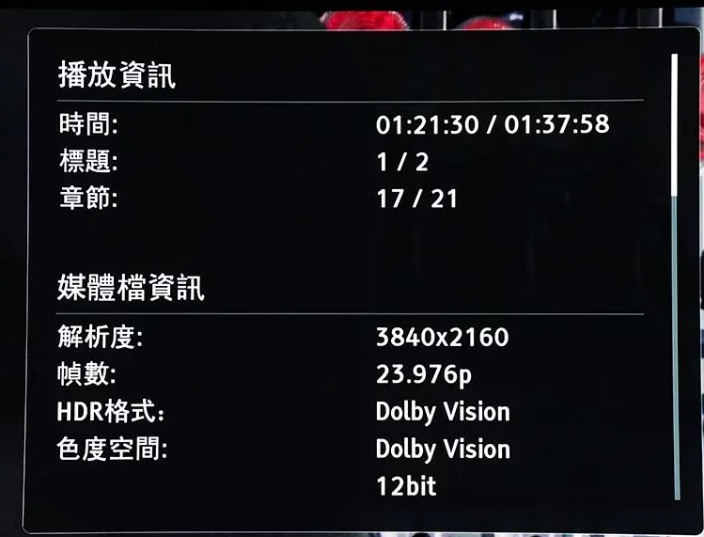

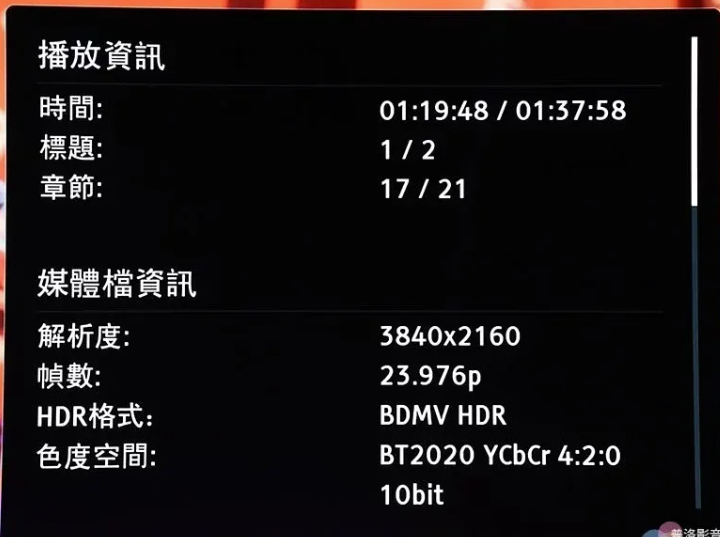

4.下圖的撥放跟媒體檔資訊是不是撥放器(XBOX/Q30)才有的功能，不是Q80R的功能，因為好奇音訊的解碼

5.Q80R的細項設定參考後設定為：TRIBLE:-3 / BASS:0 / CENTER:-3/SYNC:0(不確定SYNC用途是啥)/FRONT.SIDE.REAR:+5/VIRTUAL:ON

挫作集 : http://picasaweb.google.com/cumwahaha/ BLOG: http://cumwahaha.pixnet.net

smdavid

smdavid
個人積分：18176分
文章編號：77743267

18176分

6樓

2020-05-29 11:30

cumwahaha wrote:
前天終於把設備都裝起(恕刪)

由於您的設備接得蠻多，可以把MOD跟SWITCH先下線，讓電視單純只接AIO，看看是否還會跟著Q80R重開機的狀況。如果沒有，再依次接上SWITCH或者MOD，看是否有裝置在干擾造成?都排除干擾問題後，可以確定是AIO跟Q80R的問題，就接下一步：

判定是LG AIO跟Q80R有點CEC衝突後，可以在AIO那邊接個CEC阻斷器，開關機的指令傳不過去，ARC還是可以通，這樣應該就可以達到目的了。

cumwahaha

cumwahaha
個人積分：45分
文章編號：77821791

45分

樓主

2020-06-04 14:08

smdavid wrote:
由於您的設備接得蠻多(恕刪)

經過幾天的使用又有一點問題了..真抱歉...

XBOX ONE開啟後，Q80R的面板會顯示Dolby ATMOS，所以玩遊戲或是開啟Dolby Access都是完整的ATMOS解碼，點Sound Mode時，面板會顯示Not Available，這樣是很OK的

而這幾天看NetFlix都是用電視內建的來看，LG外接音訊輸出為自動
看之前討論電視內建的最多為DD+，所以Q80R的Sound Mode還是可以切換模式，所以都用Surround來撥放
後來有爬到比較，XBOX ONE的Netflix品質比電視內建的好很多，所以昨天就開啟XBOX ONE的Netflix
詭異的事就來了，電視右上顯示Dolby Vision後就沒任何畫面了，再等一下就變成一片紫色，沒任何畫面出現，估計是Q80R當了!?

把XBOX ONE重開機也是一片紫色，後來我就把HDMI從Q80R移除接到電視後面的其他HDMI，畫面就可正常顯示，重新執行NetFlix也沒問題，但是Q80R沒任何聲音，後來我開啟電視盒，也沒任何畫面出現，把HDMI改接到電視後的其他HDMI也可正常顯示(所以這是判斷Q80R已經當掉了，因為透過Q80R都沒畫面了)

後來是把Q80R的插頭拔掉重插，才恢復正常，電視盒接回Q80R，畫面也可正常顯示

所以不知道是XBOX ONE接Q80R開NetFlix使用Dolby Vision會有問題?
或是XBOX ONE的NetFlix有問題，這情況試了2-3次，都是開啟Netflix後會掛掉?

另一個問題是電視盒撥放帶有ATMOS的影片，Q80R沒有點燈成功，研判是電視盒沒開啟直通的功能，這可能我再試著調整電視盒設定看看
