曾幾何時我的工作桌堆滿 Class-D
曾幾何時我的工作桌堆滿 Class-D

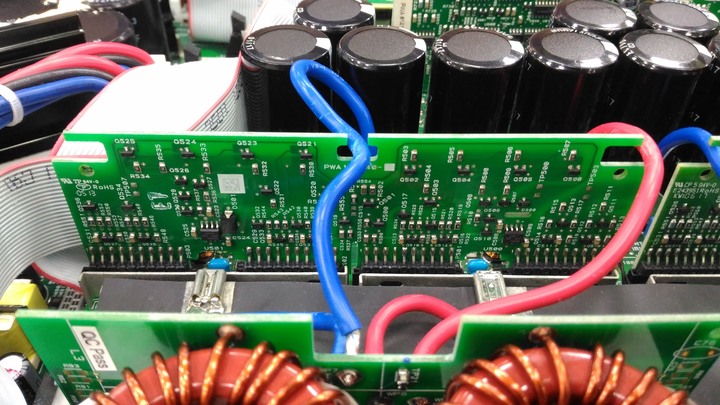

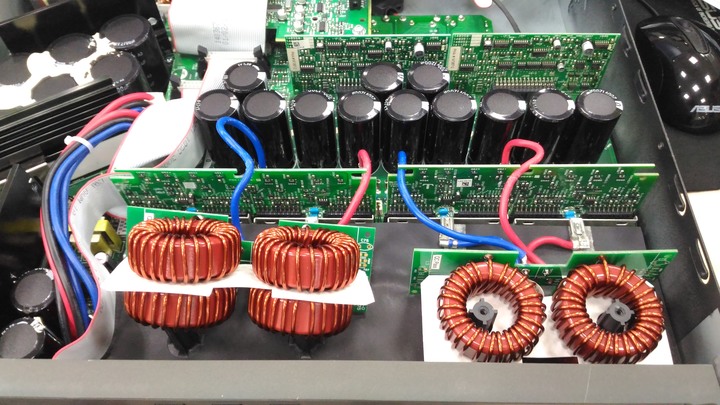

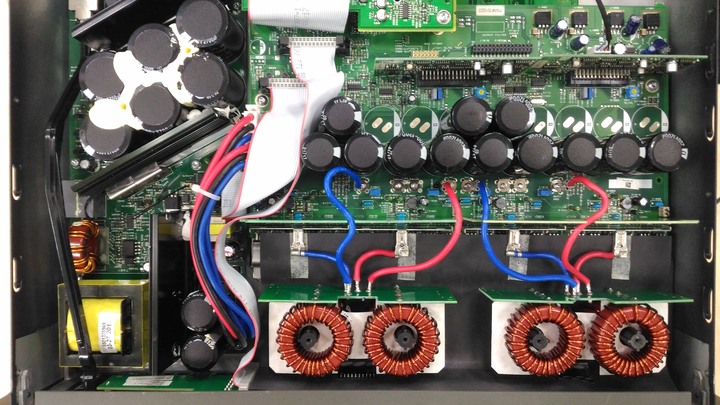

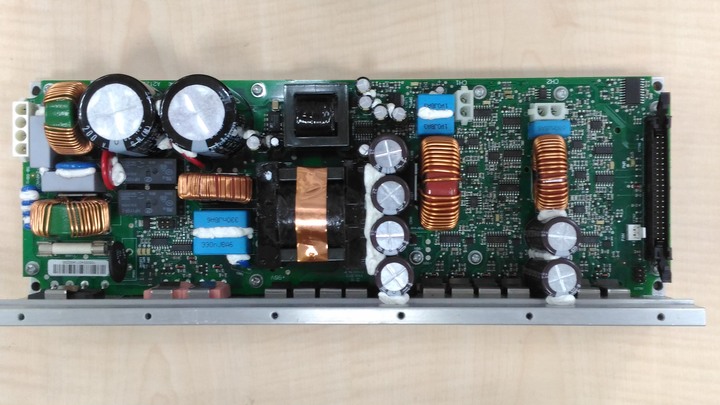

老美很大方，電路圖可至官方網站 download，連 BOM 表都有，老闆很大方，一次買兩台，一台變壓器拆開（上圖是 Class-D 電感，變壓器是有貼黃色 Mylar Tape），裏面不是用漆包線，而是用銅片繞製。

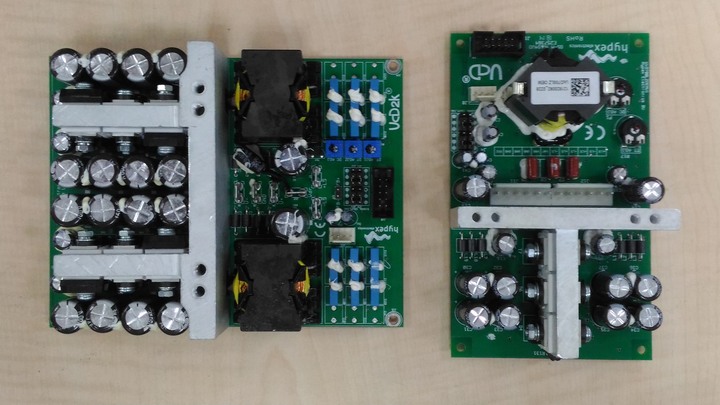

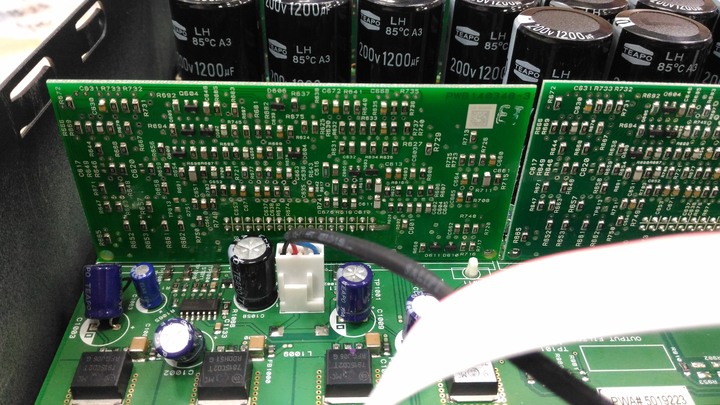

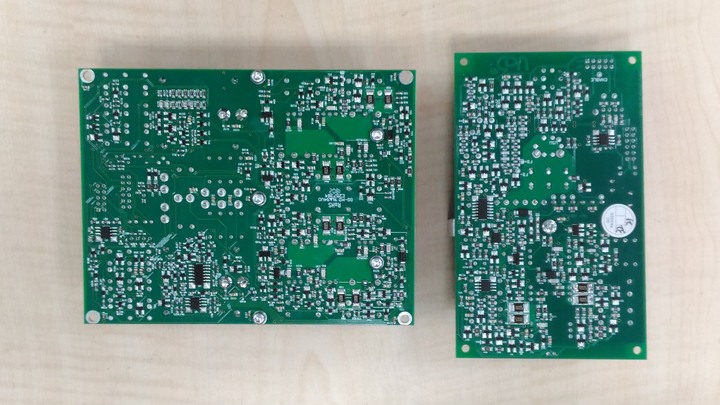

這兩片是 HYPEX 的 Class-D 模組，他的名字叫 UcD，Universal Class-D，是一位前 Philips 工程師想出來的電路，專利權屬 Philips，Class-D 部分全部都是用電晶體兜出來的，Philips 出了一篇 Paper 解說電路原理，google UM10155 可以找到這篇 Paper
這位工程師離開 Philips 去 or 成立 HYPEX，UM10155 裏 UcD 電路只用十幾顆電晶體，要開 IC 真不划算，Philips 也說了，只要電晶體用 Philips 的（現在的 NXP），就可以合法用 UcD 這專利。
照片裏三顆 IC，一顆是比較器，處理輸出過電流，一顆是 2 IN NAND 處理開機、過電流時序，一顆 OPAmp 作輸入緩衝。
HYPEX 的 UcD Class-D 模組，出現在 NAD 的機器裏。
晶體機也有很多種電路：單差動、並聯式雙差動、串聯式雙差動、、、

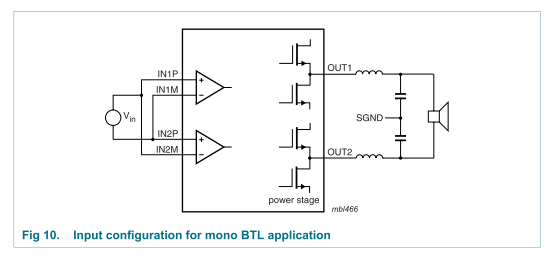

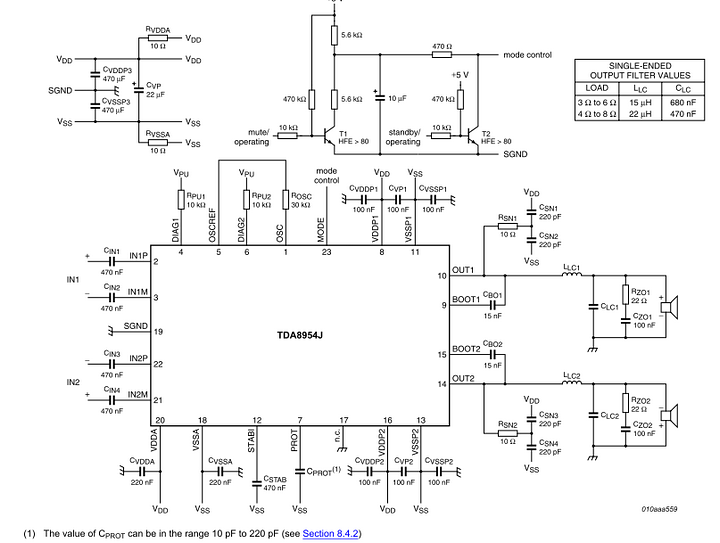

Class-D 也有很多種電路，或許 Class-AB 出來很久，或是以前比較沒注意到智慧財產權，Class-AB 可以找到非常多的資料，Class-D 就很少，我所謂的很少是指電路 & 電路解說，對我而言了解電路是能說出它怎麼工作，而不僅止於韓信點兵，有人說 Class-D 低音比較虛，可是不少主動式重低音裏是用 Class-D 推低音單體。
在業界，IRS2092 被廣泛使用，去年還賣到缺貨，audio research 也用 IRS2092 出過 Class-D，Class-D 低音虛想了很久，IRS2092 的回授是接在開關元件的結點（電感之前），之後才是輸出電感和輸出電容，輸出電感和喇叭串聯，輸出電容和喇叭並聯，而一般喇叭在低頻時阻抗下降，於是跨在喇叭的電壓下降。

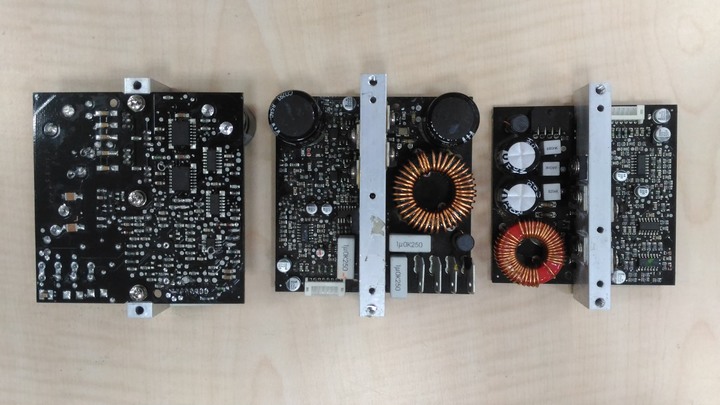

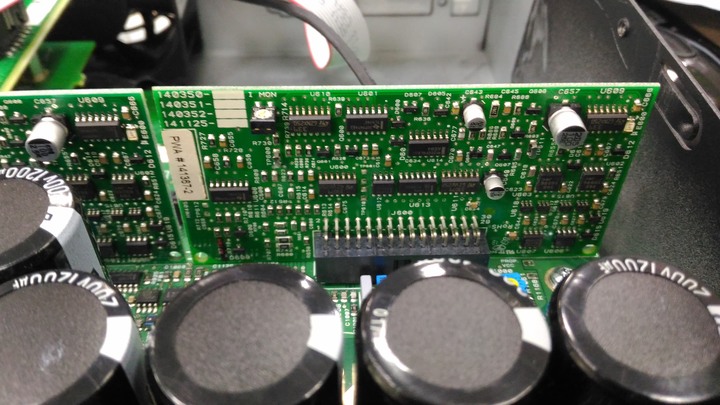

上面除 PASCAL 那片還沒 study，其他回授點都在（電感之後），即負回授能看到真正的輸出端。所以不同控制電路做出來的 Class-D 會有不同的聲音，就不要再說 Class-D 都、、、跟管機有單端和推挽一樣，你不會說管機聲音都一個調吧！

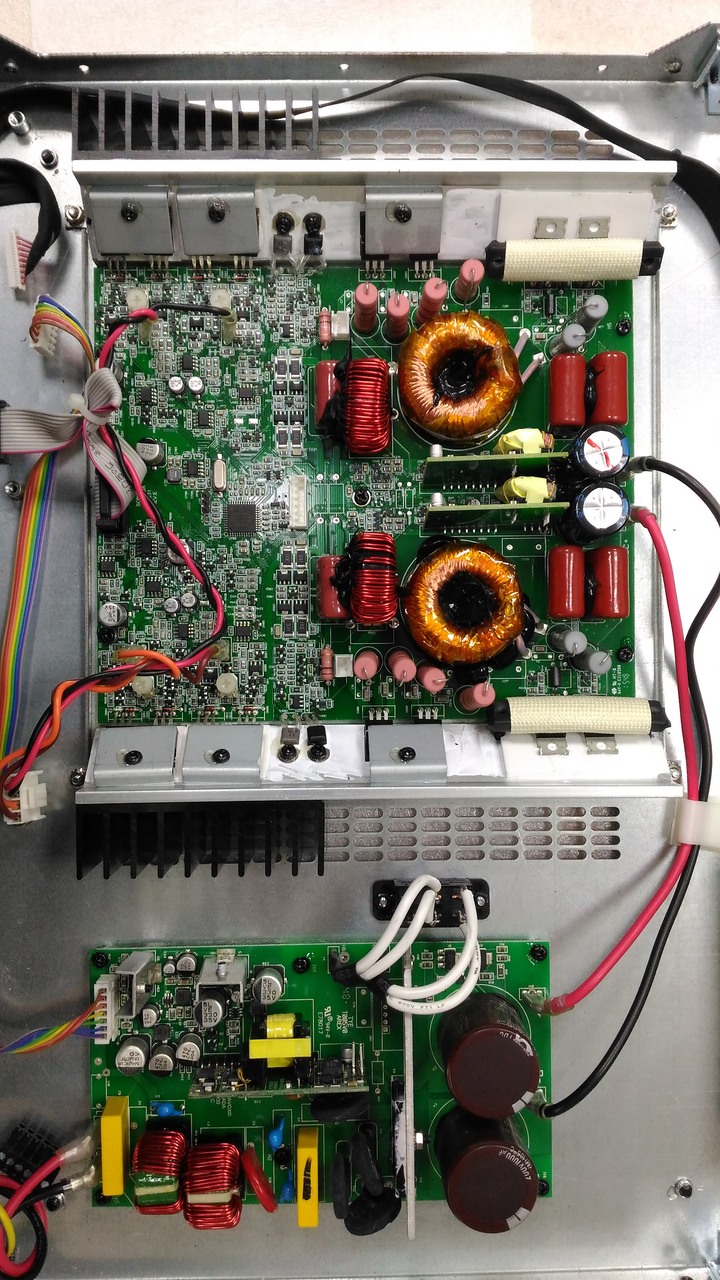

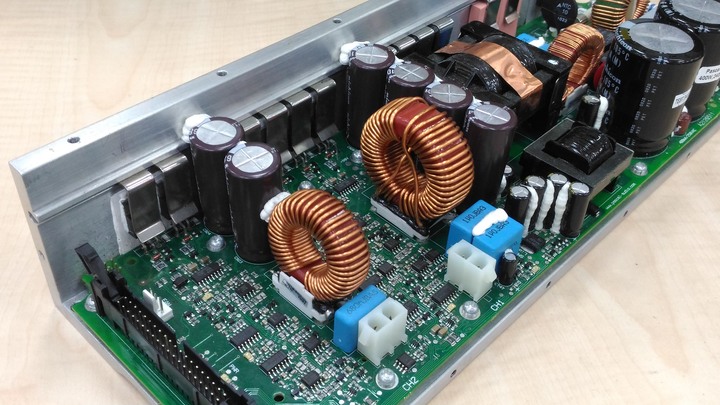

這台更神奇，一般 Class-D 都需要變壓器將市電轉成所需電壓，且與市電端絕緣。
這台直接從一次側，經照片中黃色甜甜圈狀變壓器直接轉麥當勞波形式的輸出，再經 UPS 電路裏用到的換相電路還原成音樂信號。
你可以看到下面那塊小板子，用兩個大電容直接整流濾波，紅黑兩條線將（大電）接到主板，你可以看到兩聲道最右邊兩個 TO-220 MOSFET 位於一次側將大電以 PWM 方式直接送到二次側，再來有兩個 TO-220 Diode 及紅色電感將 PWM 轉成麥當勞形式，再經最左邊四個 MOSFET 還原成音樂信號。
據說這架構是一位 UPS 工程師想出來的，Class-D 的種類很多，工作方式與傳統 Class-AB 大異其趣，去了解它的工作原理很有意思，避免老人癡呆症，四捨五入耳朵很順了！
