Naim訊號線更改接頭（5din改4din），請推薦店家（或師父）

bohm
個人積分：26分
文章編號：71839025

26分

樓主

2019-01-24 11:14

小弟有一條naim cdp原廠附的din訊號線（5pin to 5pin）
欲將訊源更換為dac-v1
惟查dac-v1的訊號輸入端子為「4pin」的din接頭
這條訊號線無法使用

如將手邊這條din訊號線改接頭：5pin改為4pin
供連接dac-v1與nait xs擴大機
請問，北部地區，有推薦的師父或店家嗎？
（我沒有4pin的din接頭，要麻煩改線的師父一起提供）

謝謝各位～

Naim訊號線更改接頭（5din改4din），請推薦店家（或師父）

2019-01-24 11:14 發佈

文章關鍵字 naim 訊號線更改接頭店家 5din改4din 師父

Bobchai6196

Bobchai6196
個人積分：38分
文章編號：93259657

38分

2樓

2026-06-16 11:52

很久的文章了,可能版主早就沒需求了,但是我還是提供一下我剛做好的轉接線

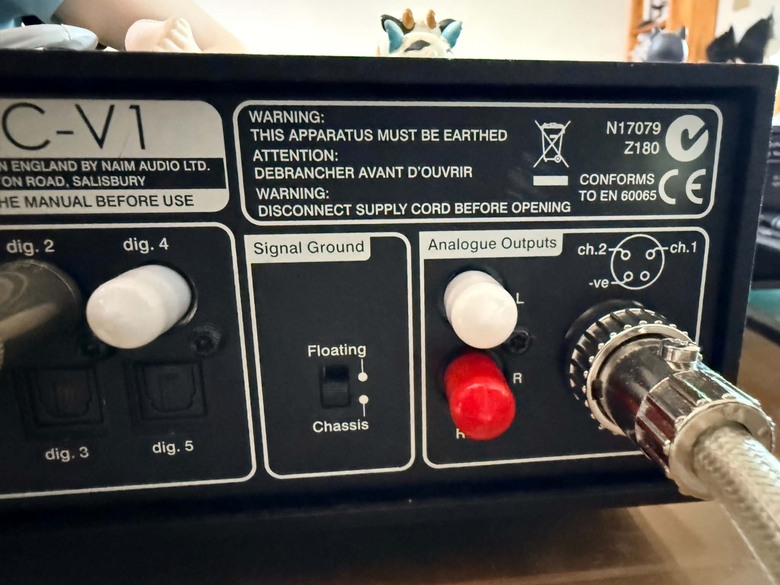

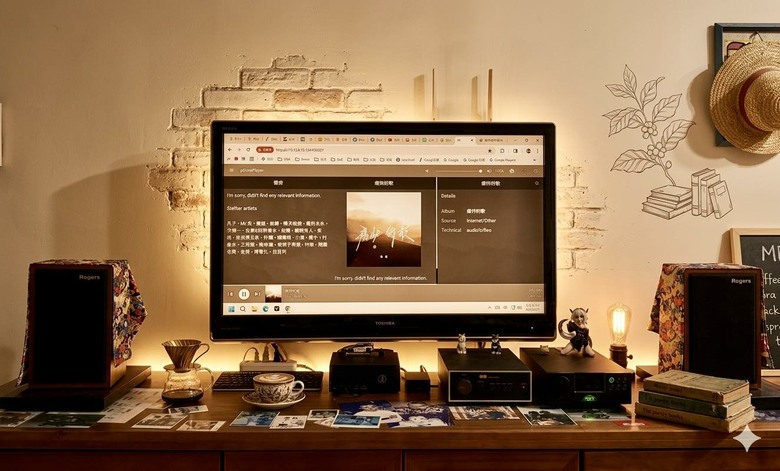

我目前的設備是: 訊源(本來是電腦,後來改成樹莓派) + Naim DAC-V1 + Naim Nait1 + Rogers LS 3/5A

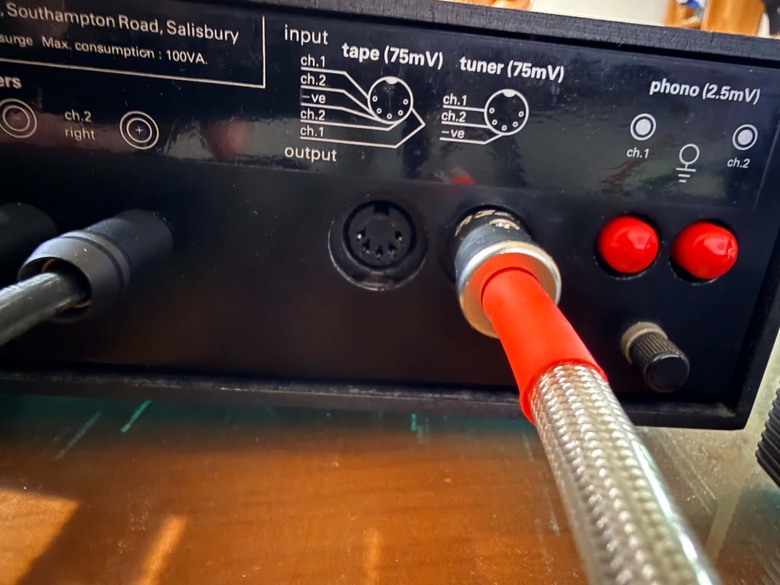

本來是從DAC /RCA端子 --> Nait 1 /5pin輸入,
後來發現兩邊的電平差異讓擴大機端的音量控制非常敏感, 因此買了RCA衰減器裝在DAC輸出端,

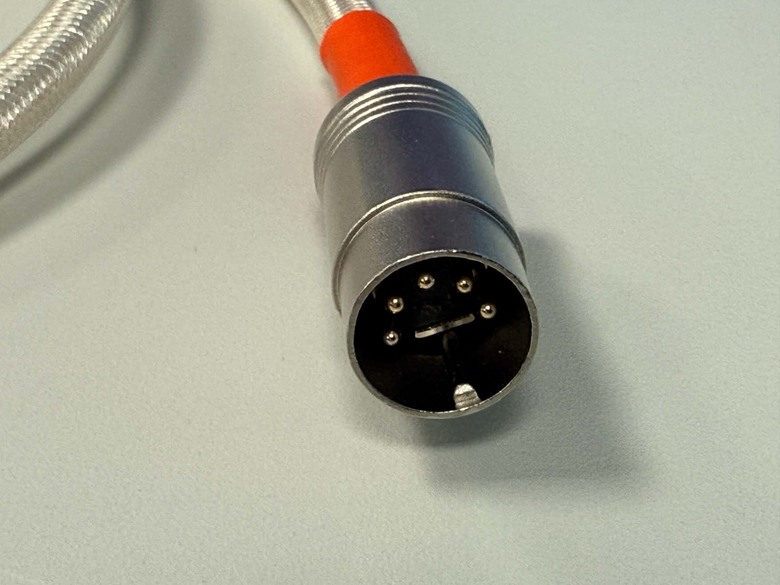

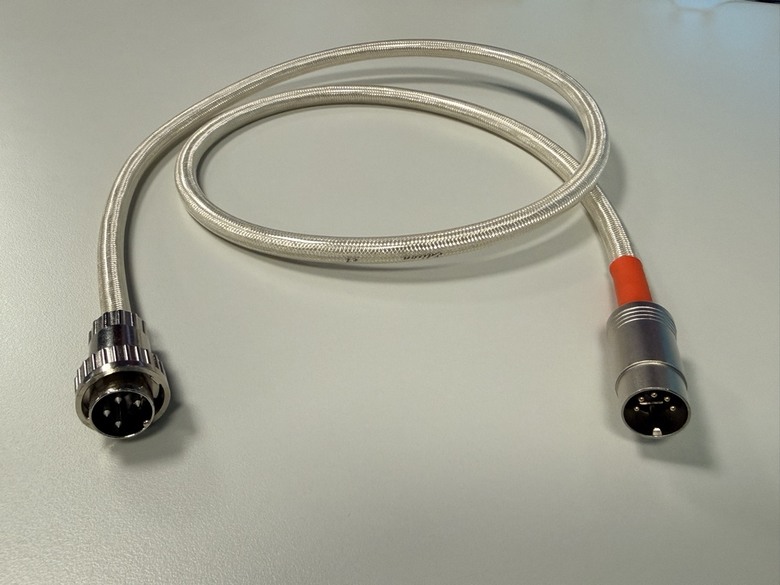

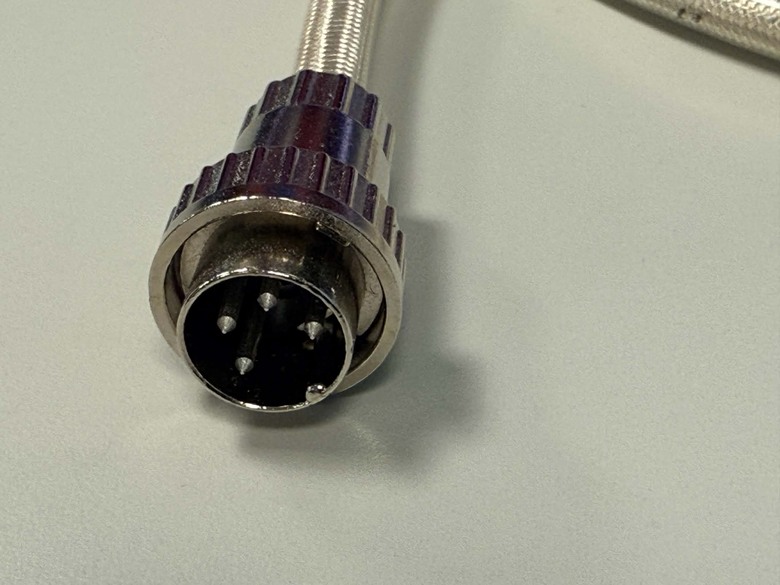

但是看著DAC後端突出的兩根衰減器感覺有點醜, 因此找了好多資料最後自己動手做了這一條4pin轉5pin(內建-14dB衰減)的訊號線

可能是Naim的使用者比較少, 因此不管是4pin轉5pin線或是老機Nait 1的輸入信號衰減問題都找不到相關的討論, 所以就純分享~~

Celibidache88

Celibidache88
個人積分：1236分
文章編號：93260190

1236分

3樓

2026-06-16 14:11

Bobchai6196 wrote:
很久的文章了...(恕刪)

高手級的

luxor_w

luxor_w
個人積分：6181分
文章編號：93260404

6181分

4樓

2026-06-16 14:59

Bobchai6196 wrote:
但是看著DAC後端突出的兩根衰減器感覺有點醜, 因此找了好多資料最後自己動手做了這一條4pin轉5pin(內建-14dB衰減)的訊號線

看起來是串了電阻做降壓嗎? 這種應用我通常會接成L-pad一串一併，不改變整體總阻抗又達到降壓作用，直接串電阻對訊號線還好，單體分音器會改變分頻點。

Bobchai6196

Bobchai6196
個人積分：38分
文章編號：93261633

38分

5樓

2026-06-16 20:43

luxor_w wrote:
看起來是串了電阻做降...(恕刪)

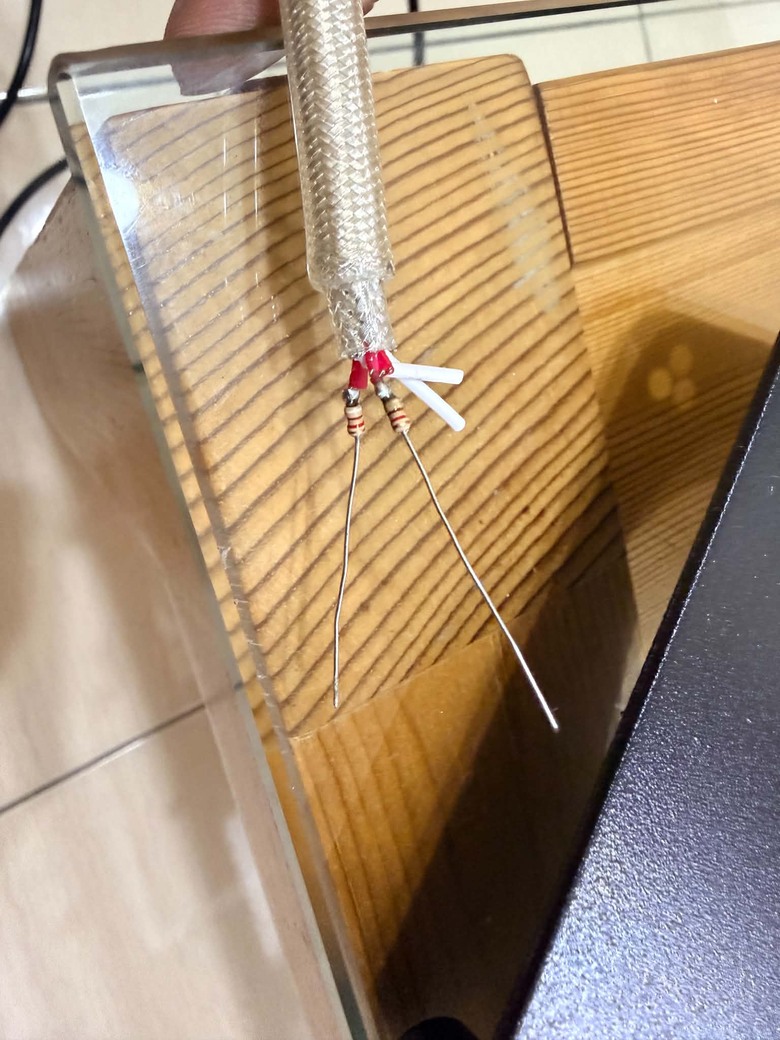

沒錯，我是使用串聯9.01k加上並聯2.43k的電阻，算出來衰減量-13.46 dB，輸入阻抗11.44k ，輸出阻抗 1.91 k

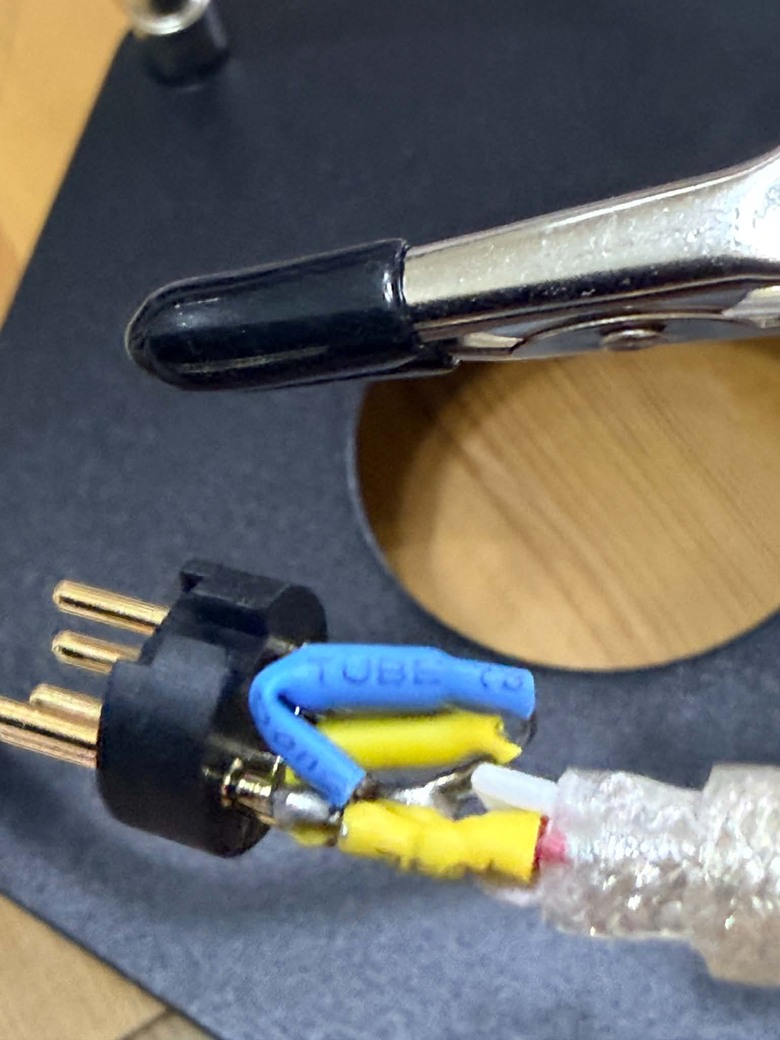

然後4pin輸出媏單媏金屬網及鋁箔接地線，5pin輸入媏加L-pad避免過早衰減訊號，目前使用起來比本來的配置感覺細節多了不少（心靈馬力），應該是擴大機音量璇扭開更大的關係吧

pen15798

好棒，好簡單好看的系統!! Nait1、2都好好看~
