分享下最近整理的配電箱

c1724

c1724
個人積分：25分
文章編號：56449139

25分

樓主

2015-06-30 19:07

MG 開關+ DeoxIT 清潔保養！
分享下最近整理的配電箱

自製 C1011 無氧銅銅排
分享下最近整理的配電箱

試組裝

水線跟地線銅排也是自製的，皆使用C1011無氧銅！

分享下最近整理的配電箱

自行加工的排插，電源線直入Breaker+AC座共用設計！

分享下最近整理的配電箱

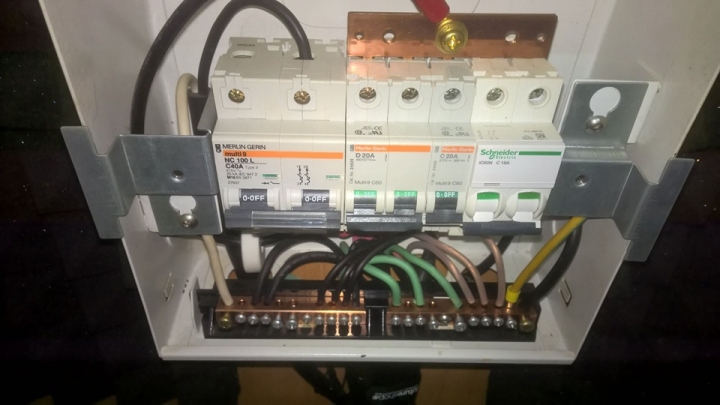

花了好幾天的時間終於完工，排插的電源都直入Breaker，左右邊的排插各一迴路分別給前級+後級還有重低音使用，中間的四孔排插給訊源使用，黃色電源直入Breaker給投影機使用，未來大概要等換新房才有可能在搞電了，雖然不算滿意但總算是可以接受了！

分享下最近整理的配電箱

2015-06-30 19:07 發佈

文章關鍵字配電箱

neo93

neo93
個人積分：0分
文章編號：56453150

0分

2樓

2015-07-01 0:48

方便請教下這無熔絲開關是哪邊可以買得到?

keelong

keelong
個人積分：85分
文章編號：56456144

85分

3樓

2015-07-01 10:26

大大可稍加解釋如此佈置的原因及考量?
規格選用如何與音響設備匹配?
實作應注意事項?

感謝分享.....

c1724 wrote:
MG 開關+ DeoxIT...(恕刪)

c1724

c1724
個人積分：25分
文章編號：56462345

25分

樓主

2015-07-01 17:12

neo93 wrote:
方便請教下這無熔絲開...(恕刪)

MG 40A主開關由MYAV的網兄入手，20a的則由 eBay 入手！

c1724

c1724
個人積分：25分
文章編號：56462766

25分

樓主

2015-07-01 17:44

keelong wrote:
大大可稍加解釋如此佈...(恕刪)

其實專線很久以前就拉好了，只是當時只拉一水一火110V搭配西門子20a開關+銅排而已，這組配電箱其實也算是為了日後可以使用220v，還有最近剛入手Krell Showcase 6 吃電怪獸而打造的，目前20a的開關已經不夠使用！

目前配置皆使用110v，日後專線重拉會改成二火一水，一組220v這樣也方便歐美器材的使用，無熔絲開關並無特別挑選，只是聽網友說聲音不錯又是大廠的東西才選購的，C1011 電子級無氧銅銅的純度比較高，導電效率也比較好，其實材料沒多少錢貴都是貴在工錢，反正沒多少錢就把原本的黃銅排給替換掉了，壁插也只選用醫療級的而已，一棵好幾千的花不下去，壁插內的配線皆使用倍耐力的電源線，日後有機會會替換成 Carol電源線！

實作建議還是要有一定的水電經驗，不然材料準備好請水電師父會比較安全，雖然我也是半路出家，但是玩電還是有點怕怕的，一般來講斷點是越少越好，電源建議至少三組電視機或投影機一組，訊源或者是電腦一組，擴大機＆後級跟重低音一組以避免訊號的干擾！

c1724

c1724
個人積分：25分
文章編號：73422402

25分

樓主

2019-06-03 17:52

配電箱好久沒去動他了，偶然拿到一些小玩具，神奇小物先放一顆在排插裡試試看聲音有沒有變化！

每週養耳朵必備影片，週週聽才可以聽的出聲音的變化！

尤其是調音的玩具，有些差異很多有些差異很小，今天裝的小玩具就很明顯，聲音的密度＆空間感＆細節＆低頻能量＆畫質通通都有提昇，害我今晚測試片看好久！

影片試到一半，又拿一根長的放在播放機的電源上，聲音又有改變，雖然每週都會看測試片，但是好久沒被測試片的音效給嚇到了 >.< 明天再拿一顆放在配電箱的主線上試試看效果如何！

這些玩具是當初從公司拿的報廢品，做一批結果整批都不能用，結果知道有這些玩具的時候問客戶，客戶說通通拿去丟掉了 -.- 只撿了一些在公司做失敗的產品，沒想到這個材料對音響影響居然這麼大！

隔天又放一顆在配電箱內，聲音又有變化了，但效果沒在放排插上明顯，但還是有加分的效果，做加工的現在做到研究材料 >.<
