獻醜了這是小弟研究所畢業教授希望我完成屬於自己的真空管音響

CUSTOM123
個人積分：21分
文章編號：52484673

21分

樓主

2014-10-05 15:40

這台真空管擴大機是在去年研究所畢業時所完成的
在就讀研究所期間指導教授發現我對真空管有興趣
剛好他大學時期也手工打造好幾台真空管音響
於是他希望我在完成碩士論文時也完成一台屬於自己的音響
在他將他以前所庫存的元件都帶來研究室時我才發現教授以前真的玩很大!!!!!

由於本身有電機電子以及一些機械加工的專長
於是整台重外殼到內部構造全部自行設計裁切也是剛好學校有設備可以使用

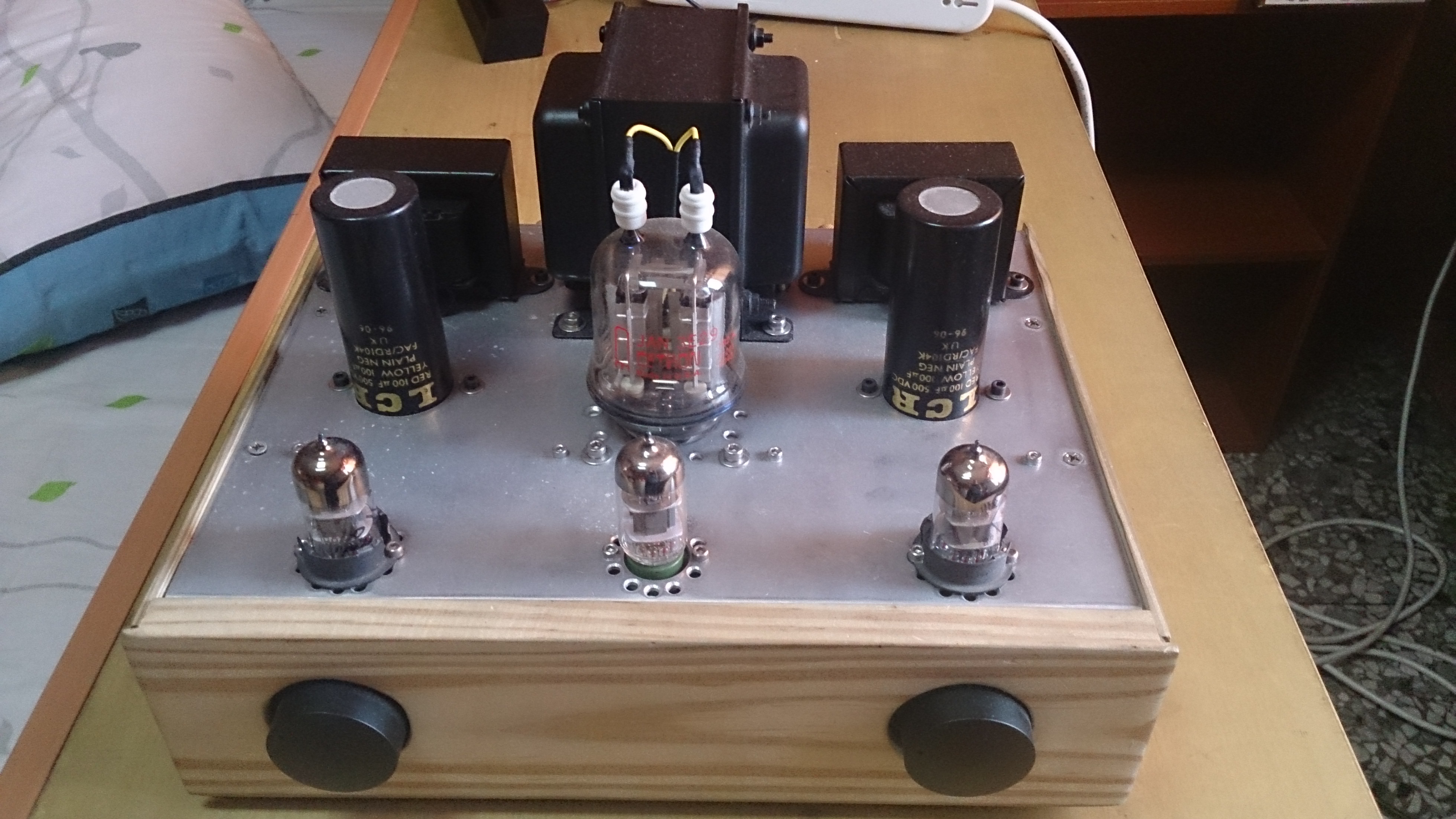

前級主要使用6DJ8 後級是使用12AX7以及3E29軍規管所完成
內部零件很多都是教授以前所留下的市面上很多都停產
在外觀或室內不配線上可能沒辦法稱作完美但是在完成的是無價的作品

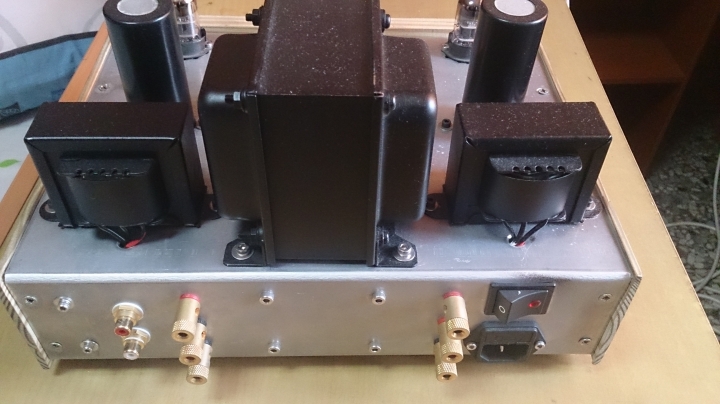

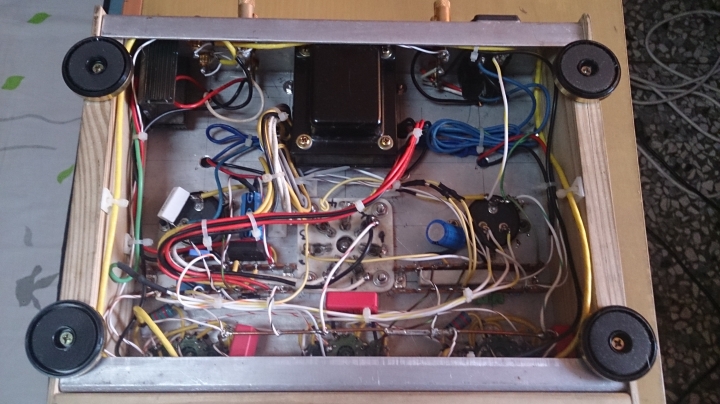

不囉嗦看圖吧

獻醜了這是小弟研究所畢業教授希望我完成屬於自己的真空管音響

獻醜了這是小弟研究所畢業教授希望我完成屬於自己的真空管音響

獻醜了這是小弟研究所畢業教授希望我完成屬於自己的真空管音響

2014-10-05 15:40 發佈

文章關鍵字真空管音響教授

unique0515
個人積分：11分
文章編號：52494910

11分

2樓

2014-10-06 10:23

有這樣的教授真不錯^_^
規劃到完工全包是大工程
唱出聲音的感動肯定難以言喻！

股海神經
個人積分：101分
文章編號：52496225

101分

3樓

2014-10-06 11:28

有趣~

請問，
3e29 陽極高壓幾v? 陰極偏壓幾v? 陰極電阻幾歐?

這種形狀的功率管，做得好，聲音應該是不錯~

CUSTOM123
個人積分：21分
文章編號：52503313

21分

樓主

2014-10-06 18:10

unique0515 wrote:
有這樣的教授真不錯^...(恕刪)

是阿在研究所學到非常多非常辛而且廣的知識以及技術

股海神經 wrote:
有趣~
請問，

3e...(恕刪)

沒記錯的話陰極設定在15.5v 陽極應該是在270v 閘極設定在200v
具教授說這之3e29是屬於軍用發射管因此聲音來說算是普通
之後如果有機會的話應該會試試kt88管機

Bear4212

Bear4212
個人積分：3098分
文章編號：52504824

3098分

5樓

2014-10-06 19:56

不囉唆!!先給5分

這種研究生已經不多了.....感動啊!!現在還有這種用自己雙手做得出成品不是來混文品的學生能不感動嗎??讚
不管聲音好不好聽....這是一個很棒得開始!!

恭喜你遇到一個不錯得教授

CUSTOM123
個人積分：21分
文章編號：52508389

21分

樓主

2014-10-06 23:25

Bear4212 wrote:
不囉唆!!先給5分這...(恕刪)

我是算一個非常喜歡動手做的人再加上求學路程的關係
電機電子機械等等的相關工業類科技能都有學習到所以才想要自己完成一台
以前高工時都學習啥A類B類電晶體等等的知識但直到真的製作這台機器時才真正了解到這些的差別以前就是讀書讀書而已
起初是想說外殼買現成的但是教授建議要就全部一起手工打造這樣才能獨一無二

heyama

heyama
個人積分：6分
文章編號：52509110

6分

7樓

2014-10-07 0:07

DIY的精神令人感動！!!!!!!

股海神經
個人積分：101分
文章編號：52509581

101分

8樓

2014-10-07 0:50

CUSTOM123 wrote:
是阿在研究所學到...(恕刪)

我有一台跟 3E29長得像兄弟的RCA832 小管機，每個聲道用一隻管子，等於用了兩隻功率管，每隻並聯輸出得到 3W 多的功率輸出，聽起來聲音不錯，不輸 6L6.
但要跟 kt88 比，是比較難的。KT88 本來就是給音響用，高低頻的分離度是比較好，低頻夠厚，高頻解析度也好。

zero369

zero369
個人積分：574分
文章編號：52522725

574分

9樓

2014-10-07 19:42

真的很棒!

從無到有一手設計真空管擴大機
完成時應該很有成就感

CUSTOM123
個人積分：21分
文章編號：52524014

21分

樓主

2014-10-07 21:26

股海神經 wrote:
我有一台跟 3E29...(恕刪)

我這台完成大約是10W左右晚上睡前在房間聽真的非常棒

zero369 wrote:
真的很棒!
從無到有...(恕刪)

在接上喇叭試機而且發出聲音時成就感真的是無法形容的感覺!!!!
