車用主動式重低音改家用問題請益(附圖)

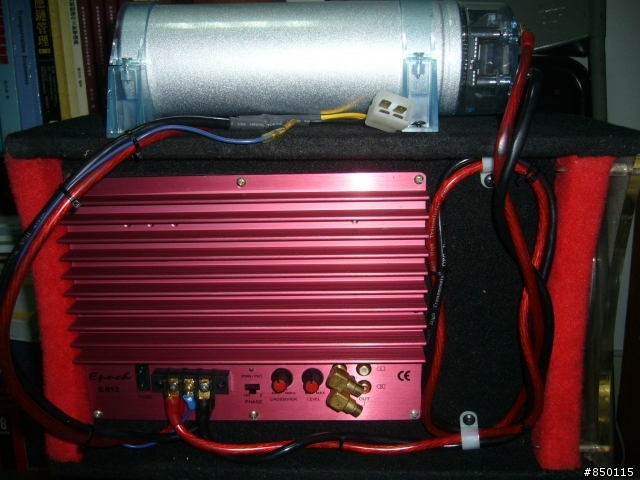

緣起:幾年前在老爸車上裝了這個重低音+電容,但是老人家總是覺得很多餘,外觀如圖001、002
於是裝了可拆的電源接頭,但他總還是覺得麻煩,最後變成後車廂的「貨物」很佔空間
為了不讓他繼續碎念,乾脆就拆下來自己想辦法接到電腦當多媒體喇叭使用了!

討論:在網路上看了一些分享,因為小弟本身沒有電學基礎,但還有些微的理工概念,
看了半天還是有很多不瞭解的地方,想說01的能人力士很多或許可以幫忙小弟,
目前大概瞭解的程序如下:

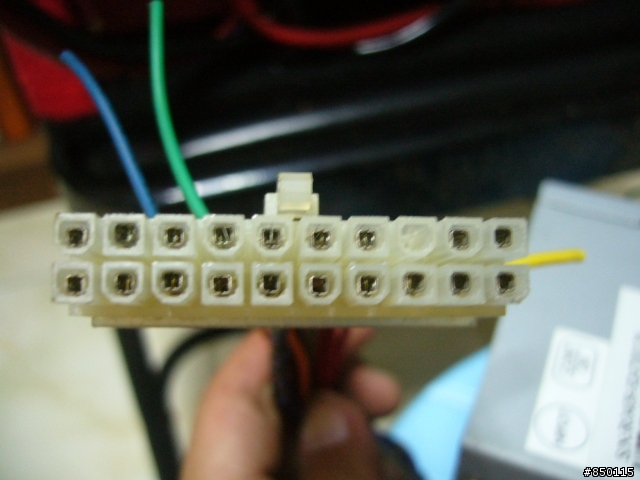

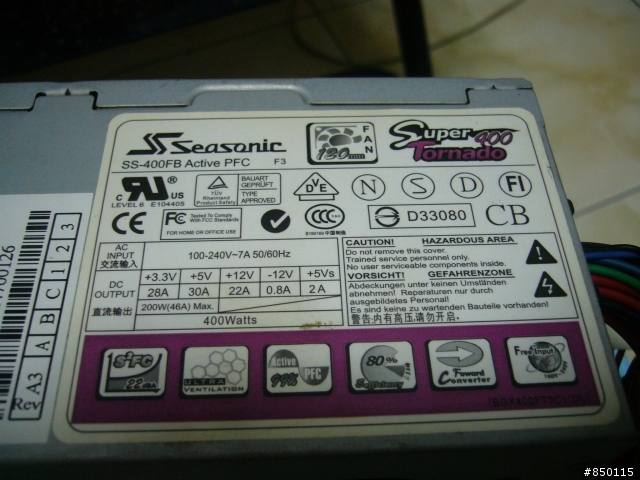

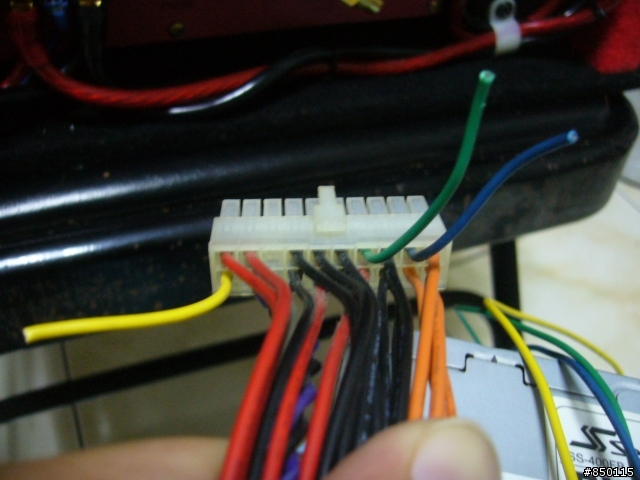

1.電源供應器(如圖005)剪下+12V(黃)、-12V電源線(藍)、電源供應器啟動線(綠)如圖006、007
(Q:其他接地線(黑)是不是隨便剪其中一兩條就可以?)

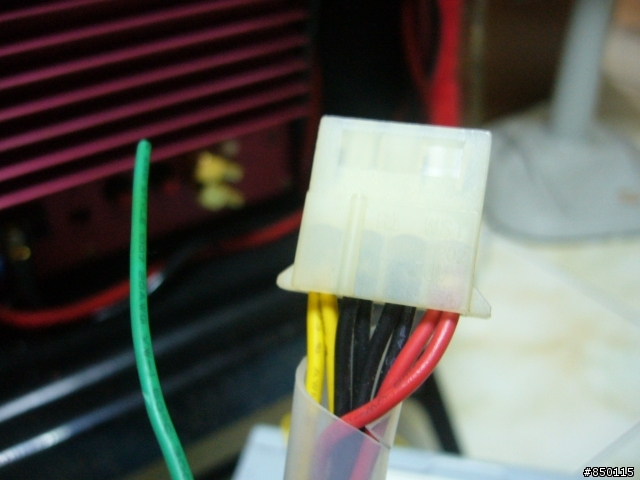

2.電源供應器啟動線(綠)插入硬碟電源接頭,如圖008
(Q:正確的作法?不太瞭解,是不是接到四個洞之一(哪一個?)然後接電以後就會自動啟動電源供應器?)

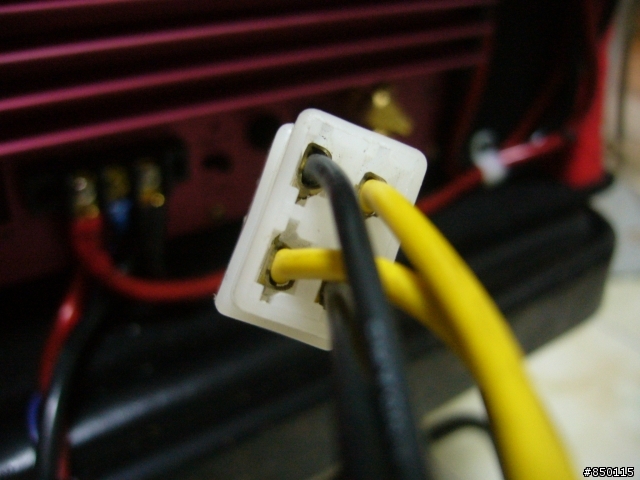

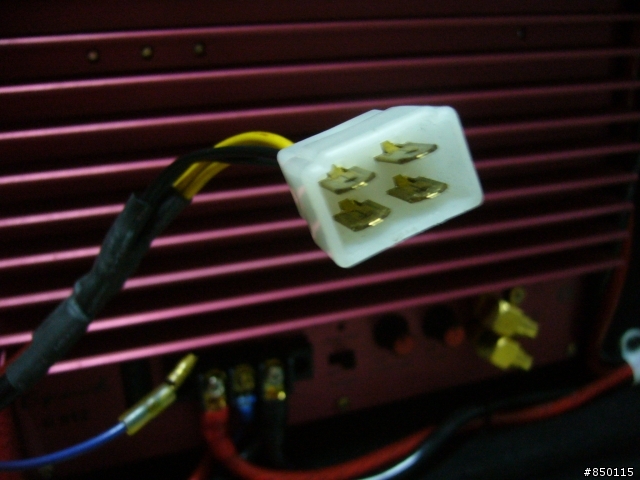

3.重低音電源接頭已經改成如圖003、004,重低音啟動線(藍)一起接上電源供應器+12V
(Q:電源供應器+12V是否可以直接纏上內部墊片?-12V接哪?兩組(四個洞)的意義和接法?)

4.測量電源供應器電壓
(Q:插硬碟電源接頭還是?如何測?)

5.請各位專業的能人力士補充,感激不盡!

ps.我的電腦多媒體喇叭有一個普通的擴大器,上面有sub woofer out...主機板上也有...不知接哪個好?
001
車用主動式重低音改家用問題請益(附圖)
002
車用主動式重低音改家用問題請益(附圖)
003
車用主動式重低音改家用問題請益(附圖)
004
車用主動式重低音改家用問題請益(附圖)
005
車用主動式重低音改家用問題請益(附圖)
006
車用主動式重低音改家用問題請益(附圖)
007
車用主動式重低音改家用問題請益(附圖)
008
車用主動式重低音改家用問題請益(附圖)
2010-07-27 12:04 發佈
建議1起動電源正級接電源遠流(電腦硬碟)但要加繼電器2重低音電源找另一插座3其他圖看不清楚請拉遠拍或附電腦及重低音整圖或接線方式
感謝wayjimmike大的建議
不過有點難懂><用詞太專業
圖001~004都是重低音本身的部分
圖003是重低音本身的電源接頭和啟動線(藍)
圖004只是反過來照
主要是想讓大家瞭解這樣的裝置,是不是可以不用剪掉直接接上電源供應器的電線
圖005~008是電源供應器
有參考一些說明所以先剪了三條電線(黃藍綠)

然後...就不太知道怎麼做了...
不好意思小弟外行,只是想試試看說不定真的給我弄好了...應該會滿有成就感的
勞煩各位幫忙了!
電腦Power不是有2根PIN短路就可以啟動嗎?? 可以去查一下!

只要找到Power的+12V跟接地黑,正極鎖上電容正極,接地鎖上電容負極,AMP啟動線接到Power的+12V或是電容

正極應該都是可以!

至於訊源就要接主機板的訊源應該會比較好!

以上應該可以讓它動起來,不保證安全啊!
小弟剛剛試了一下...
電源供應器啟動線(綠色那條)插進硬碟那4孔接頭中間黑色兩孔都可以啟動電源!感覺朝目標前進了一步
至於電壓大概是12V,有比額定略低一點,然後...其他我再慢慢試...

chrimpeg大的意思是
找到Power的+12V(黃色那條)跟接地黑(隨便一條黑色),
正極鎖上電容正極,接地鎖上電容負極,AMP啟動線(頭剪掉)接到Power的+12V或是電容正極應該都是可以!
所以我那個BASS上已經做好的接頭可以不用理會,直接把電線接到上面那顆電容即可?
有錯請指教!謝謝您!
請先看你的電腦電源轉換器===(power)===上面有說明哪一條是正極及負極====這對重低音電員很重要===搞錯會燒機的===確認一下較
哈哈!感謝chrimpeg大簡單的接法
一切搞定!感覺很妙...
只是還有一個小小疑問,
那個電源供應器上-12V(藍)到底是在幹嘛用的?好像沒用到說..

總之...重低音已經轉接完成!謝謝大家!
被動式的可以這樣用嗎?
不會用!
只有重低音喇叭一顆
人家給的
想接電腦不會接
可以教教嗎?
