[DIY] Pioneer SE-DIR2000C + 藍芽發射器

話說入手 Pioneer SE-DIR2000C 也好一陣子了,
原廠大耳機音質當然是越來越好了. 但是紅外線傳輸
美中不足, 尤其是在走動或是運動的時候相當不適合.
這個時候當然要善用它的耳機輸出端子. 下面就用看
圖說故事的方式來展現這次的 DIY.

首先來個 SE-DIR2000C 全圖.


接下來是要擴充藍芽發射器的主機.


訪間可以買得到由一般左右聲道輸出至藍芽的發射器,
也就是這次 DIY 的受害者.

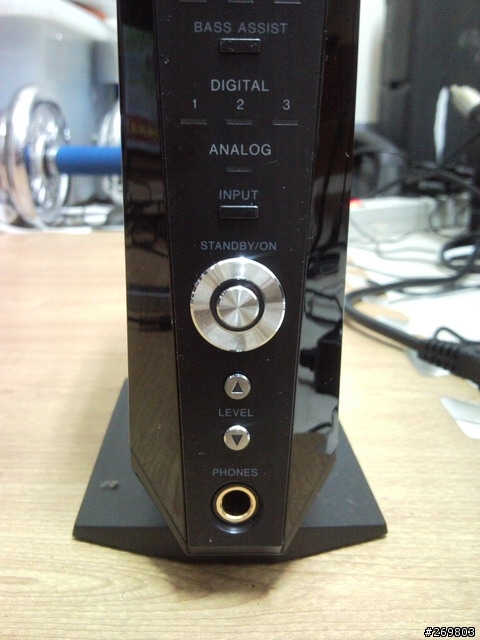

其他機種沒有的耳機輸出孔, 之前一直沒用到現在可正好拿來 DIY.

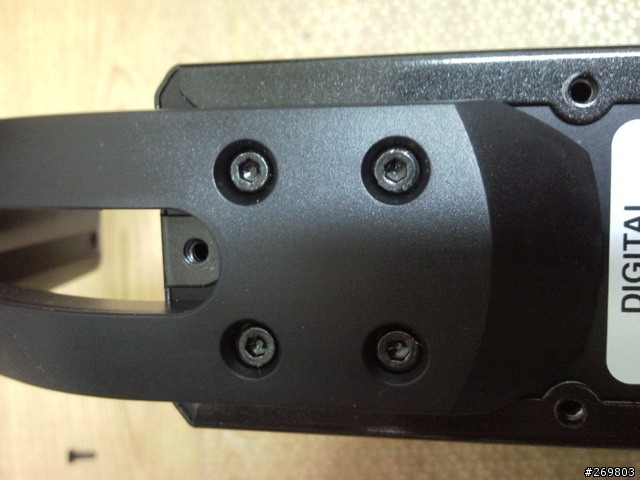

螺絲拆著拆著怎突然出現 六角螺絲? 看來不是很好搞喔...

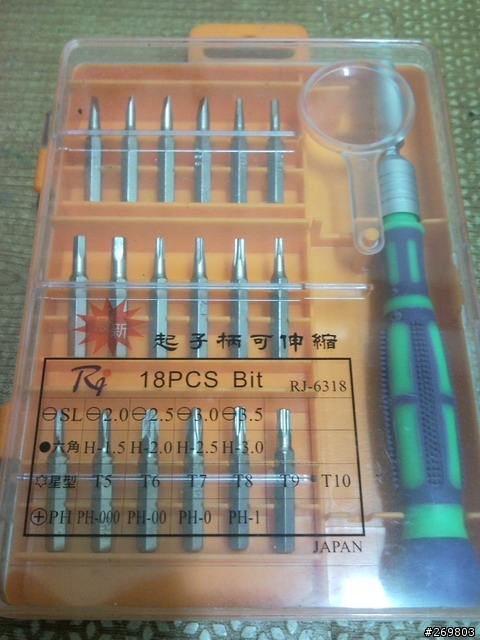

別怕 DIY 當然要有全套工具, 一盒打遍天下各種螺絲.

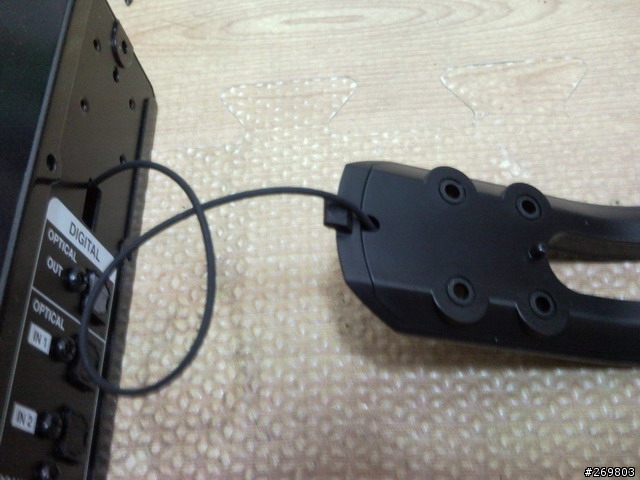

拆開六角螺絲一整個鬱卒就起來了, 打開來卻是一條長長的連接線,
這麼貴的東西好歹也用個金屬接觸吧... 亂沒 fu 的..


等到整個外殼都拆開, 剛剛的那條線...... 還直接用焊接的...
真是有夠節省阿...

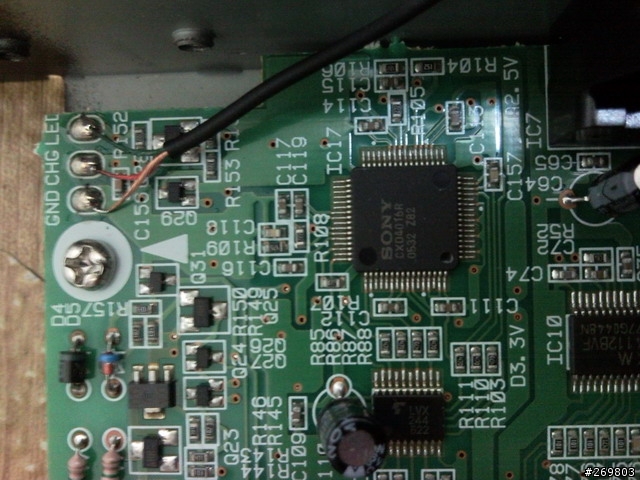

反正都拆開了, 就看一下裡面到底有什麼東西... 首先注意到的當然
是這顆 DTS 解碼晶片.

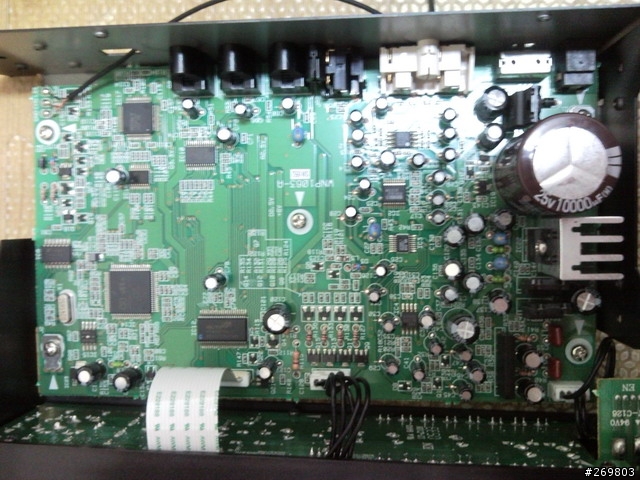

再來張整機俯視圖就要開始做功課了.


＝＝＝＝＝＝＝＝＝＝＝＝＝中場休息＝＝＝＝＝＝＝＝＝＝＝＝＝＝
又不是在看印度電影怎會需要中場休息?
是這樣的, 在進行下一步之前必須先想想藍芽傳輸需要的兩組焊接點.
第一組是電源, 第二組則是聲音來源. 聲音來源沒問題直接由耳機輸出
點直接拉線就好. 但是電源希望在開機的時候才提供藍芽模組電源,
平常關機的時候則不提供電源. 這樣可以藉由開機去配對藍芽耳機.
有了這種想法開始拿電錶量電路板中哪個電源可以符合這樣的需求.
果然在電路板正中央的位置有個 8v 電源剛好只有在開機的時候才會
提供電源. 真是太完美了.
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

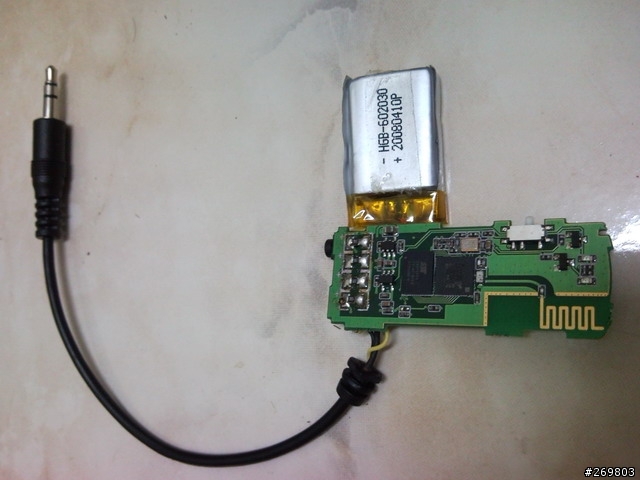

全盤計畫好之後, 開始宰殺受害者 立體聲藍芽發射器.
圖中電池的部份就是要以電路板上的 8v 電源取代,
耳機接頭直接拉到電路板耳機輸出.

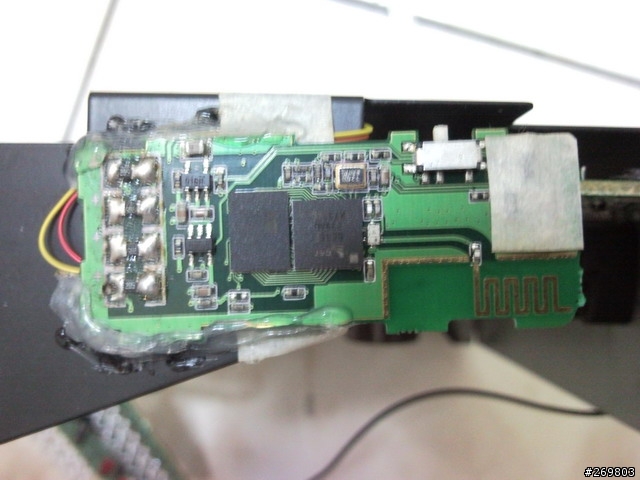

藍芽發射器崁在整台機器最上面的位置.

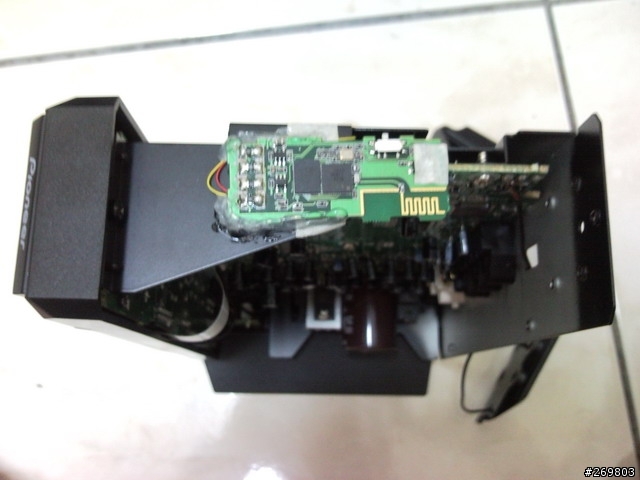

再來一張全視圖, 可以更了解藍芽擺放的位置.

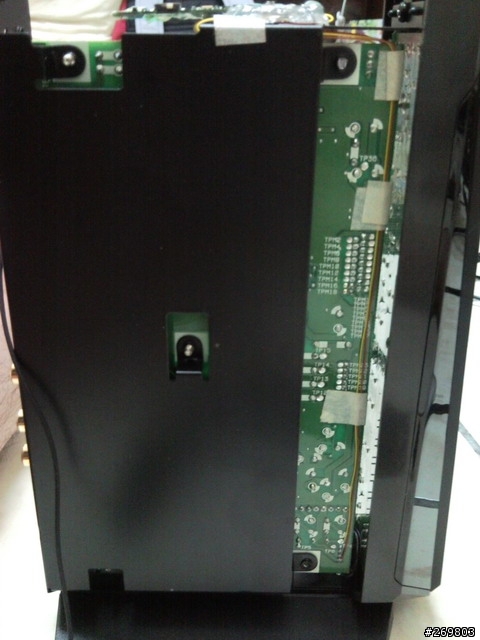

背板立體聲訊號與電源走線.


最後使用 狗牌(Jabra BT3030) 藍芽耳機連線上收聽音樂.
大功告成啦~~~


結語:
雖然在近距離收聽聲音還算可以, 但是這台 TRE-D2000 外殼用
金屬增加散熱, 也同時擋掉不少藍芽傳輸訊號. 所以還是只能在
不遠的地方收聽聲音. 這個部分或許改天可以考慮一下藍芽傳輸
天線的改造.
