本篇文章由真平布幕技術支援，如果有校正需求可以聯絡真平布幕
整個流程將會依照下列步驟進行
恢復GX的原生色域
進行高密度測量
製作轉換LUT
上傳LUT以及最終驗證
總結
恢復GX的原生色域
這次要玩的是GX這台型號，首先來進行一些步驟，讓電視的原生色域顯現出來。利用軟體將LG出廠時的白平衡以及3D LUT通通復歸，任何影像模式只要做這個動作，皆會變回面板原生色域、RGB、Gamma等等，不過LG只有開放其中4個模式讓使用者玩，只要在這4個模式中，選擇任一影像模式做復歸以及等一下的校正。

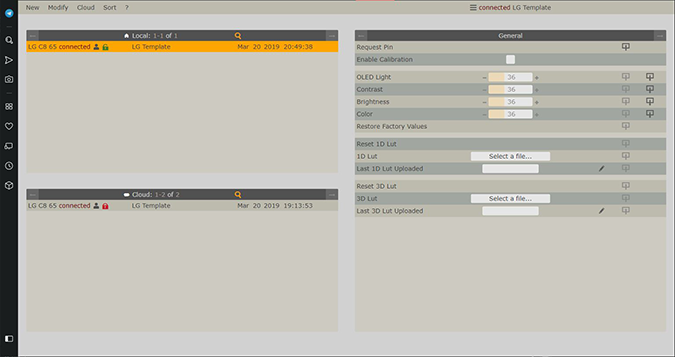

- 與電視連線軟體(示意圖)
進行高密度測量

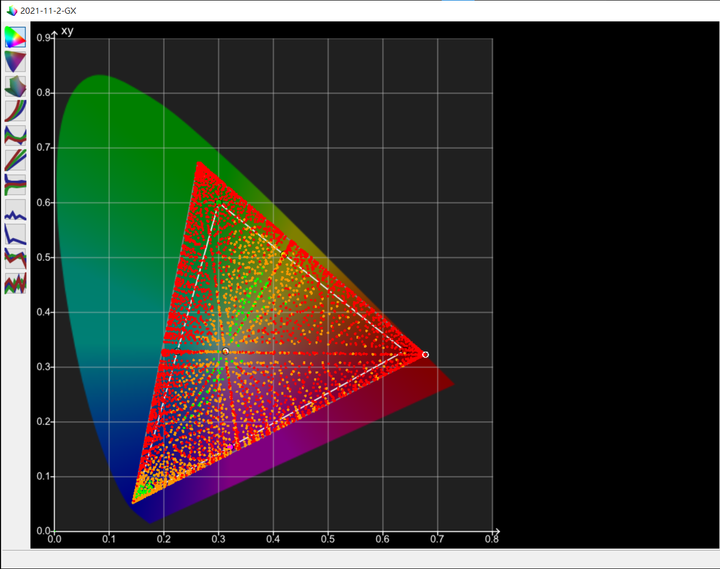

電視進行復歸，回到原始狀態之後，接著進行大量高密度的儀器測量，預計測量4000個顏色(點)，由於OLED的天生特性，會再插入1000的顏色(點)當作預熱以及均衡面板，所以總計需要測量5000多個顏色(點)，花費時間約3.5個小時。- CIE xy色度圖

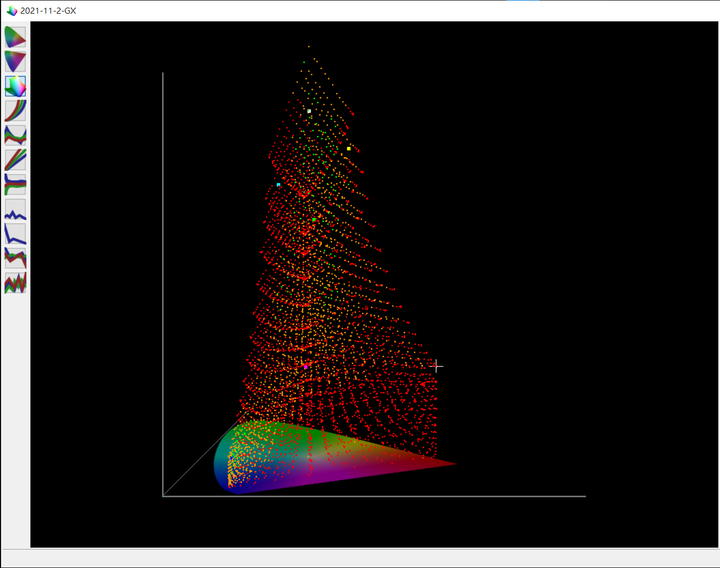

- CIE xy色度圖-3D
如果有上網查找一下電視相關評測(譬如Rtings)，應該會常常看到第一個CIE xy色度圖，所有密密麻麻的紅、黃、綠點，都是量測結果，綠色為dE小於1.0、黃色大於1.0、紅色大於3.0，藏在裡面的白色三角型則為標準Rec.709，不過這個圖片其實少了一個亮度座標，加上亮度座標之後的3D CIE就會是第二張圖片。
從圖片可以知道，LG的OLED原生色域超出Rec.709不少，對於接下來要製作的3D LUT幫助很大。

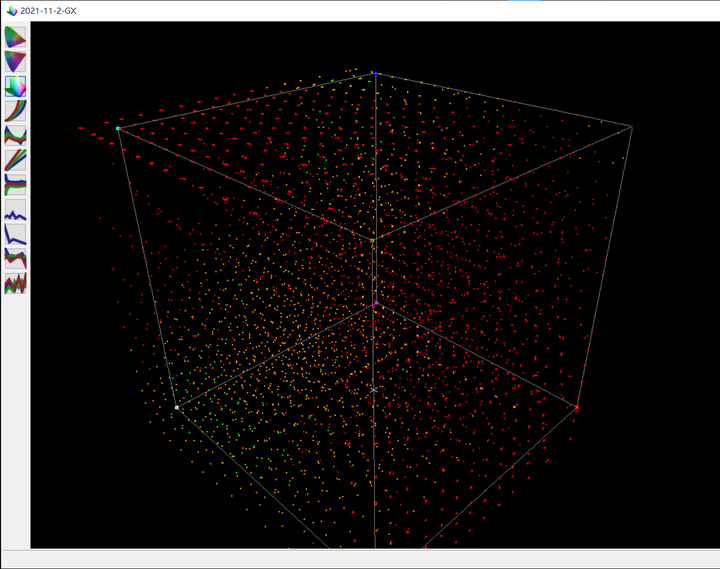

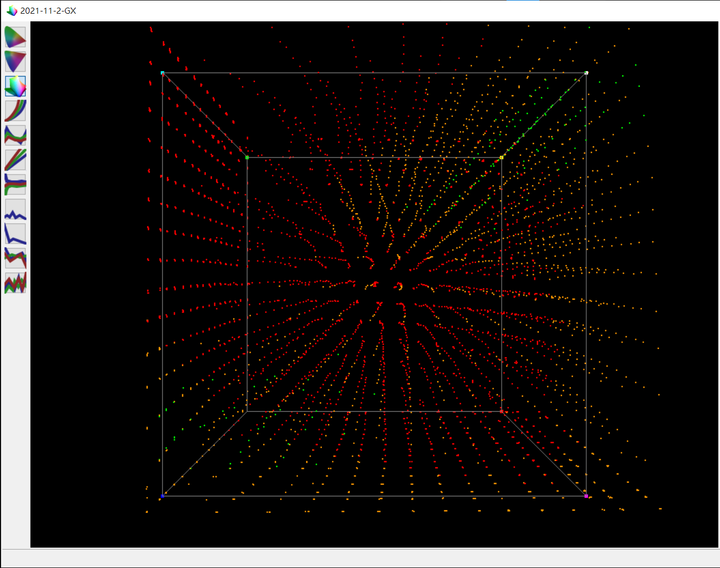

- RGB CUBE
- RGB CUBE
- RGB CUBE
RGB CUBE是將RGB三點座標立體化，來看顏色是否夠線性，前提是量測的點要夠多，才有參考價值，量測過少可能會有某兩個點位置正確，但兩點之間的顏色並不是線性變化，這是在不少LCD上會出現的問題
這個正方體的8的頂點分別為3原色(RGB)、3輔色、全黑以及全白。

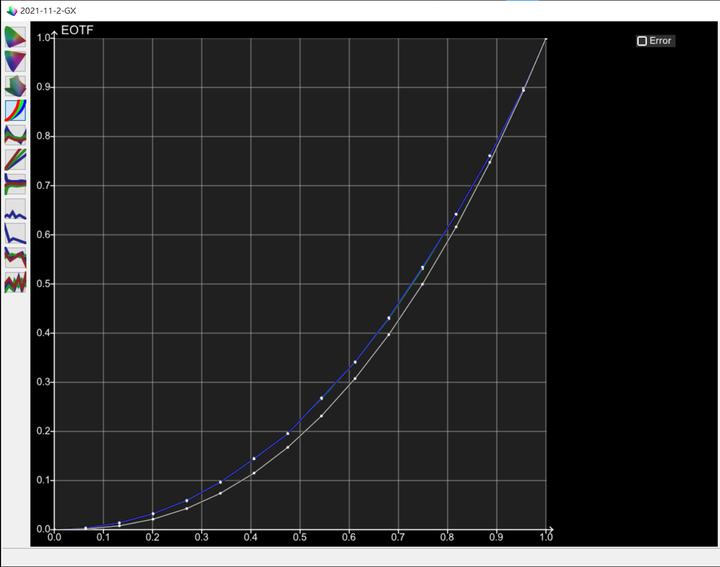

- Gamma

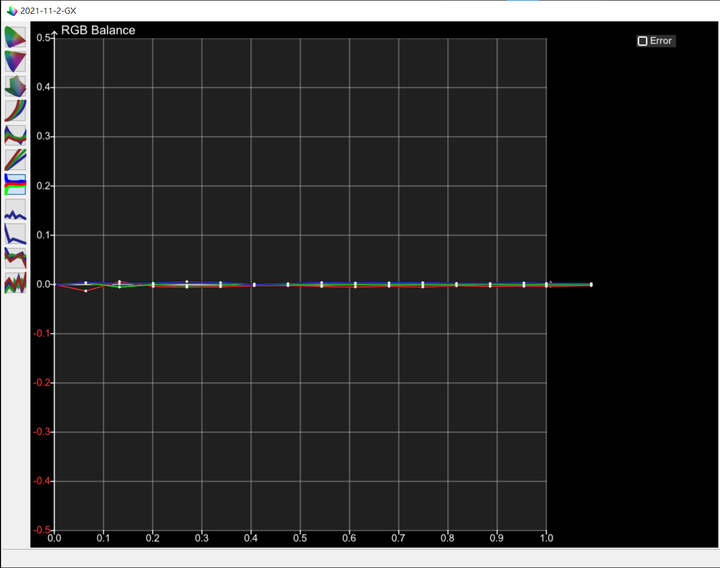

- 白平衡
Gamma圖片中的白色曲線以及白平衡中的白色直線，照慣例一樣是我們的目標，跟之前的文章不同的是，我們這次目標是Gamma2.4，電視本身原生Gamma如藍色曲，是標準的Gamma2.2，而且很平滑，原生白平衡也能發現誤差很小。
製作轉換LUT
經過3.5小時多的測量之後，終於可以進入下一步：製作LUT。LUT為Look Out Table的縮寫，如果有在玩拍照攝影，可能對於LUT不陌生，LUT運作原理簡化的解釋為，輸入某一個顏色的資訊之後，會轉換另一個顏色的結果出來，而LG電視使用的是33*33*33的3D LUT表，也就是會有35937個轉換資料，當任何顏色資料送過來的時候，就會從這龐大的LUT表格去轉換成對應的顏色出來。

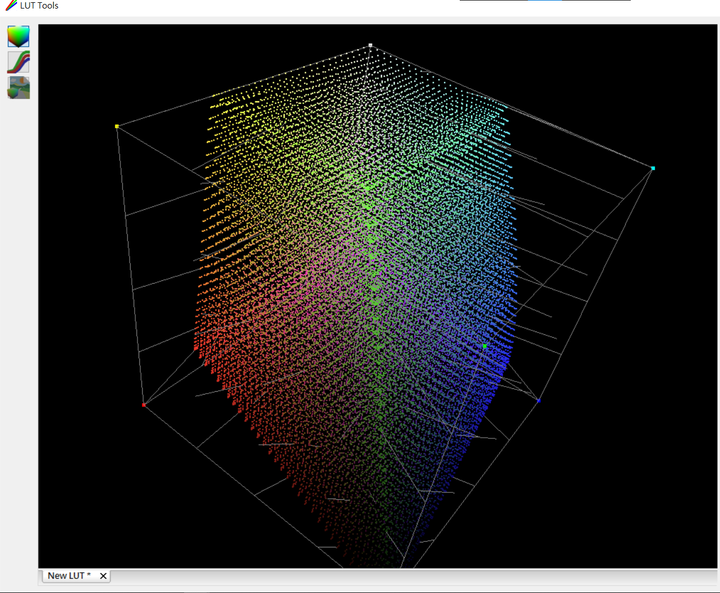

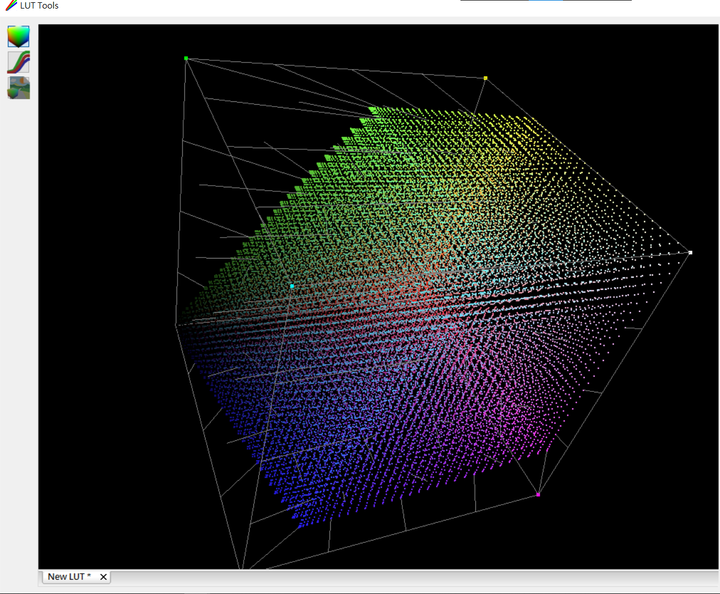

- 3D LUT
- 3D LUT
- 3D LUT
- 3D LUT
正方體的最外框可以視為這台電視的原生色域，也就是剛剛花了3.5小時測量的東西，而裡面的繽紛色點則是透過3D LUT，將原生色域轉換成標準Rec.709。
這還只是在電腦裡面模擬的結果，實際上表現還是需要再測量一次，不過除非測量設定有誤、LUT格式做錯，或是電視本身LUT支援度有問題，不然結果通常就跟模擬預期的差異及小。
上傳LUT以及最終驗證
- 上傳3D LUT示意圖
接著透過特殊軟體，把辛辛苦苦製作好的3D LUT，上傳給LG電視本身。
到這邊總算告一段落，電視算是完美校正完成了，不過保險起見還是來驗證一下。

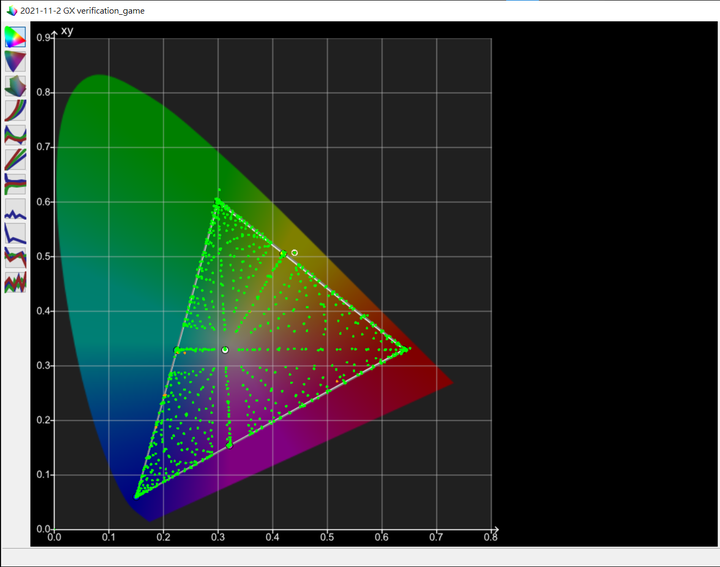

- CIE xy色度圖

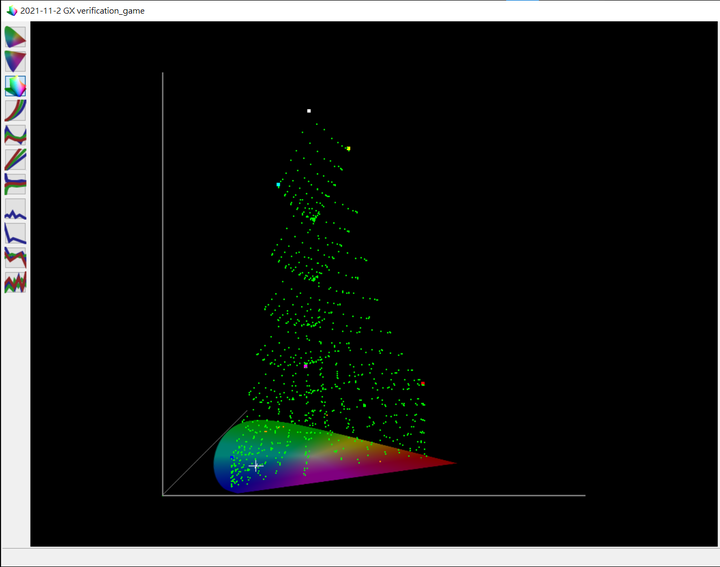

- CIE xy色度圖-3D
終於要驗收啦，有點緊張又期待，決定打上10*10*10個顏色，總計1000點來驗收，花費約40~50分鐘。
從CIE xy色度圖可以看到全部的點都完美的落在Rec.709裡面，1000個點幾乎都顯示綠色，約有4~5個點超過1.0，從3D的CIE xy色度圖可以看得更清楚，總平均dE小於0.5。

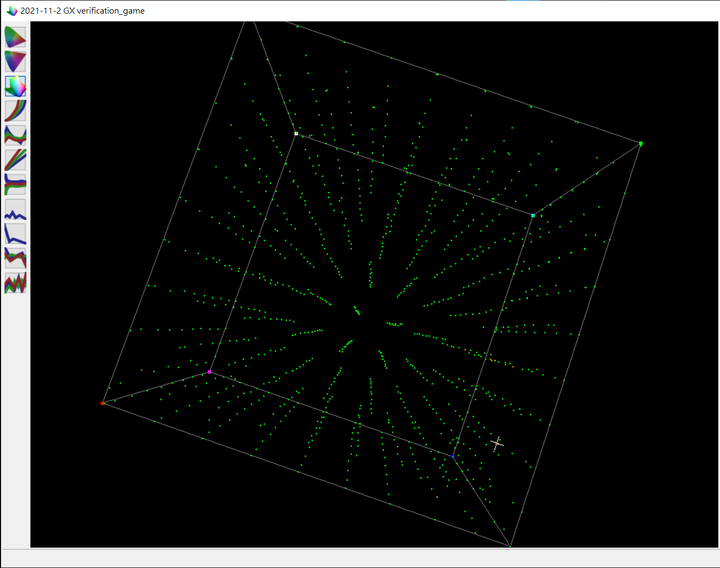

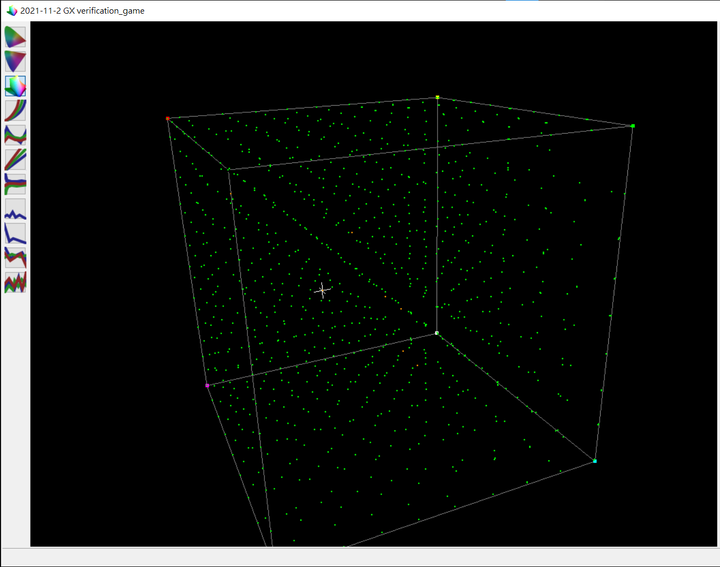

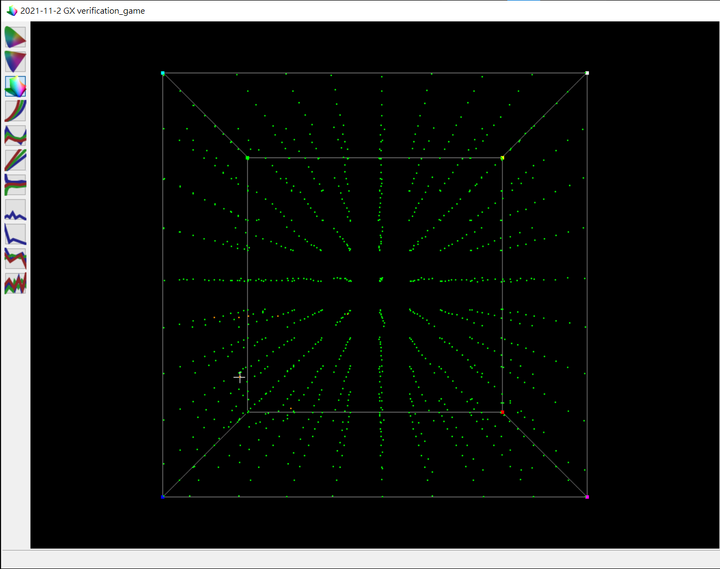

- RGB CUBE
- RGB CUBE
- RGB CUBE
從RGB CUBE來看顏色是否線性，結果如預期的完美，看到所有的顏色都整齊排列均勻對稱，測量3.5小時加上驗收，花了超過4小時果然沒白費。

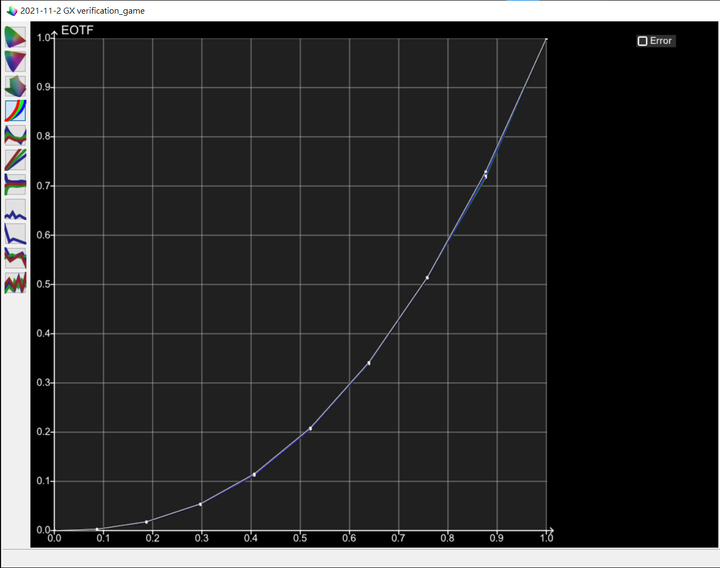

- Gamma

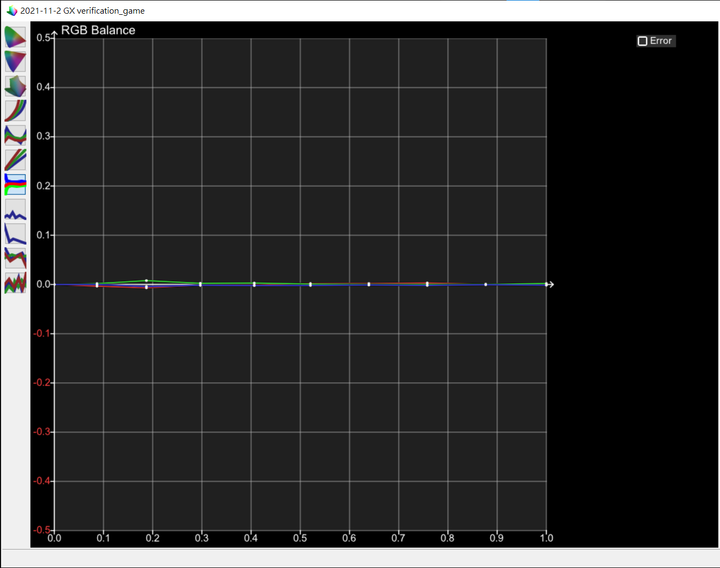

- 白平衡
順便看一下Gamma跟白平衡有沒有太奇怪，在已經驗證全域1000點的情況下，這兩個就快速隨便看看就好，不是很重要。
總結
經過4小時多的努力，終於把這台LG65GX的SDR弄到近乎完美，這樣的表現我想應該已足以充當專業工作螢幕了，除了尺寸/價格比便宜，誤差說不定比一些工作螢幕還低。很佩服LG原廠在電視上加入了LUT支援，畢竟沒有其他廠商在弄，而且就算支援了，會用上的人只有0.0001%，在沒廠商跟著做，也沒什麼消費者會用的情況下，LG卻從2017年的型號就開始支援，在其他廠商連電視跟軟體直接互相連控都還做不到的同時，LG已經直接跳到最高階的3D LUT，對於影像校正相關的支援度，就跟投影機的JVC一樣，領先業界好幾年。
另外本篇文章只有先談到利用3D LUT校正SDR影像，HDR影像以及DV影像會再抽空分享。
最後再感謝一次真平布幕技術支援，願意出借昂貴器材讓小弟研究把玩，如果有電視或投影機校正需求都可以聯絡真平布幕。
