台北唯一對外展示的專業校色 標準影像 77 吋 LG C9 OLED 4K 電視



作者/Eason 科技狗



在先前分享過的文章:就是要還原真色彩 電視校色表現大比拼,我們曾經明確指出各家電視在校色前以及校色後的數值差異,不過這些校色經過翻拍或有失準;同時因為是在我們工作室進行,許多網友還是無法親眼見識到「標準影像」的魅力。



既然如此就實地去看看吧!

影片完整版:


這次希望藉由專業設備,把旗艦店裡代表性旗艦機種 77 吋 OLED 4K HDR C9 進行專業校色,只要對標準影像有興趣都可以實地體驗一番。為了進行校正,也邀請影像業界相當知名的校正權威「真平布幕」孫耀忠,攜帶要價 30 萬元的設備來進行現場調校。


本文章節:
校色前認知
地點與前置作業
標準影像效果
結語

校色前認知


▲出廠就貼近標準影像的電視產品非常稀少。

「標準影像」、「螢幕校色」大家可能常聽到,但覺得跟自己的使用沾不上邊。在追逐 4K 解析度,HDR 規格的同時,我們都已經建立了真 4K 就是 3,840x2,160 解析度,HDR 就是要 HDR10 跟 Dolby Vision,色域就是要 DCI-P3 色域的認知;但唯獨「標準影像」,卻還處於時有耳聞卻尚且虛幻的概念。

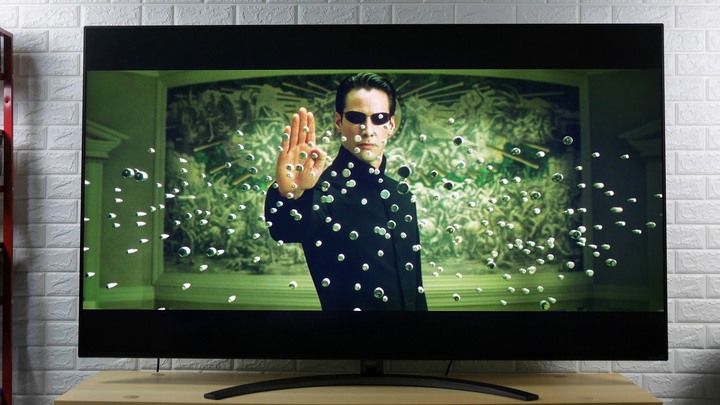

▲電影中的白其實都帶了綠色,你的電視顯示得出來嗎?

舉個簡單的例子,當你回憶電影《駭客任務》中的白牆,它是純白的還是帶點微微的綠色呢?事實上劇組曾在幕後花絮說道,電影中所有的「白色」其實都有參雜「綠」,以統一整體的「母體」色調。你看到的顏色跟對比真的有發揮電視本身的潛力嗎?

近來許多電視廠牌跟串流業者開始關注「標準影像」的重要性,大導演馬丁史柯西斯和克里斯多福諾蘭都加入倡導的「電影製作者模式(FILMMAKER MODE)」就是設法制定一個電視模式,切換過去後可以讓電視的對比、顏色、白平衡都設法貼近好萊塢的後製標準,並且將雜訊抑制或動態增益等擾亂電影體驗的加工關閉。這些其實就是在推動 「標準影像」,還原製作者的影像意圖。



在這個領域上,LG 是率先加入「電影製作者模式」的硬體廠商之一,同時 LG 的 4K OLED 電視在近兩年,出廠的誤差值也已經非常小,相當貼合標準影像的表現。



▲標準影像加上杜比視界的規格,可以讓我們觀影體驗更加完整。

當一台 4K 電視貼近影像標準,當它顯示出鮮豔的綠色,你會知道那是導演的狂想揮灑;當它顯示出淡薄的色調,你會知道那是為了貼近整部片的劇情調性。「標準影像」並不是所有電影顯示出一樣的色系,也不是會讓電視色調變得又鮮豔又飽滿,而是所有的調色調光都在同一個基準平台觀看,讓你的 4K 電視顯示出電影本來就該發揮的畫質、灰階以及對比表現。



▲大賣場的電視預設會比較鮮艷一些。

有了這樣的認知後,就知道「標準影像」會大大增加我們觀賞電影跟美劇的樂趣。 LG 的 NanoCell / OLED 電視內建支援 Dolby Vision 杜比視界次世代規格的 Netflix 影音串流,除了觀賞細膩的光影動態外,藉由簡單的設定,就可以讓出廠誤差值極小的 LG 電視完整感知到每一部劇集想呈現的畫質張力。



地點與前置作業


▲旗艦店的陳列非常完整齊全。

平常逛大賣場時,為了在明亮環境下,第一時間吸引消費者目光,展示機總是設定成色溫偏藍且冷、顏色飽和且濃豔。也因此儘管出廠時誤差值就很小,相信還是有許多人沒有機會觀賞到,現在大台北地區的朋友就有福氣可以親眼所見。

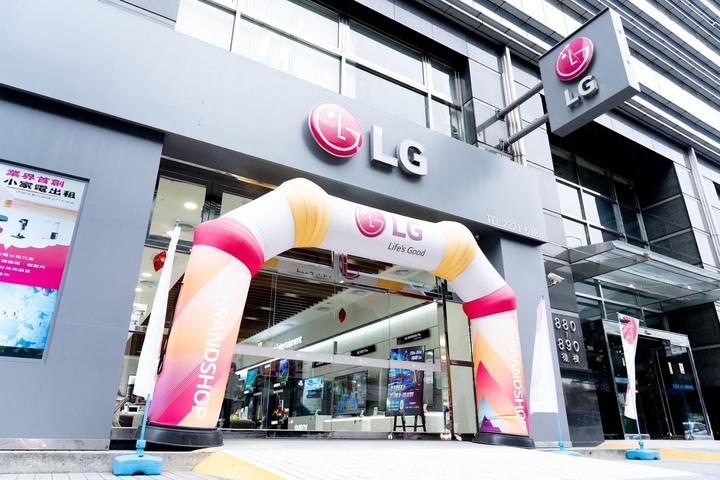

▲亞洲除了韓國第一家的 LG 旗艦店。

這次我們校正的 77 吋 OLED 4K 旗艦 LG C9 ,就展示在 LG 旗艦店,佔地 150 坪,是韓國以外座落在亞洲的第一間品牌旗艦店。



▲物聯網專區。

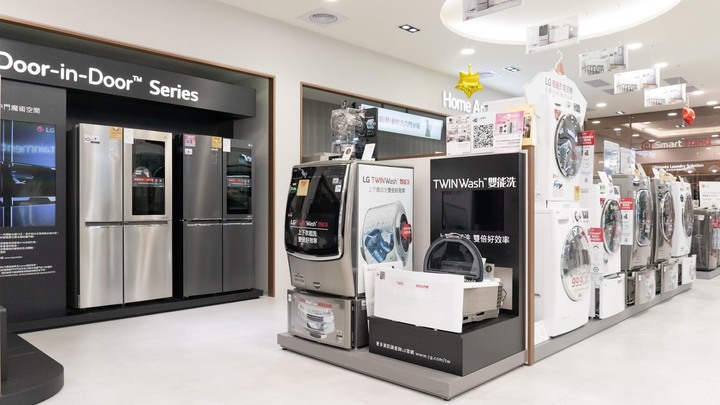

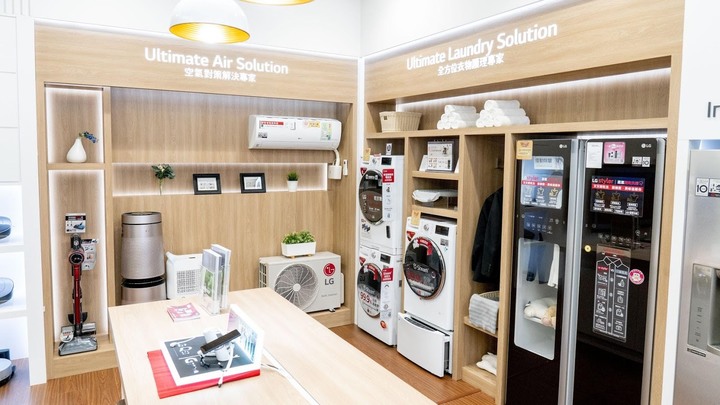

▲白色家電現在也都走智慧化。

這裡舉凡清潔家電、白色家電的冷氣機與洗衣機,還有電競、手機、物聯網相關的展示品都完整且豐富。

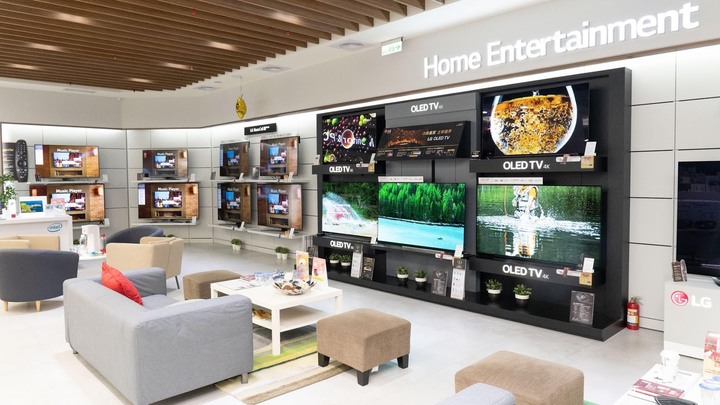

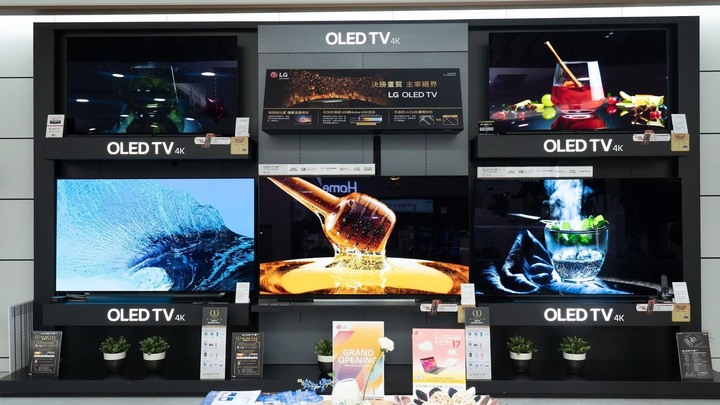

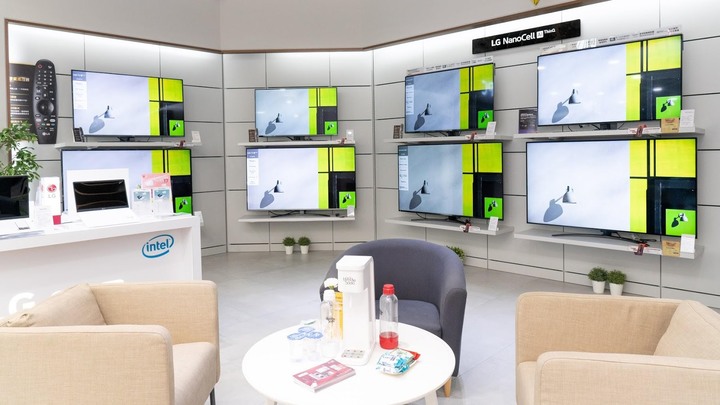

▲電視產品線也很完整。

最重要的,LG 旗下 UHD、NanoCell 一奈米、OLED 電視在這裡各尺寸跟型號都很齊全。非常適合拿來展示「標準影像」。

這裡也稍微講一下 LG 的 OLED 4K 電視特性:
・採用自發光 OLED 面板,擁有無限對比度,也就是真正的純黑。
・德國萊茵 TÜV 認證護眼電視,藍光僅 29% 遠低於 50% 的制定標準。
・178 度全廣視角,不會因為觀賞角度而色偏。
・色彩廣色域達 98% 的 DCI-P3 色域。
・具備「像素位移技術」,能做到防烙印現象。

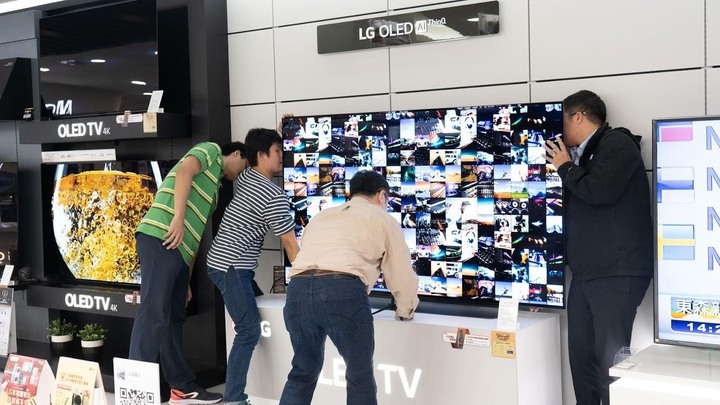

▲77 吋 OLED 搬運需要非常慎重。

我們到場後就開始進行校色的準備工作,流程是按照如下方式進行:
1.針對 LG C9 進行預設值的量測,看看其基礎體質。
2.啟動 LG C9 的自動校正模式搭配專業儀器,進行校正。
3.重新量測校正後的數值,進行對照。
4.畫面翻拍。

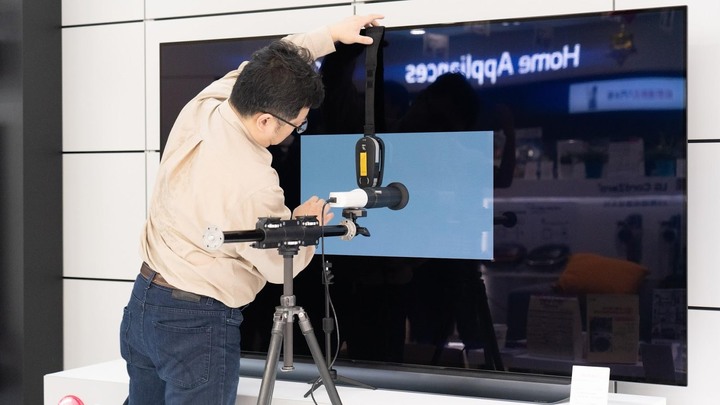

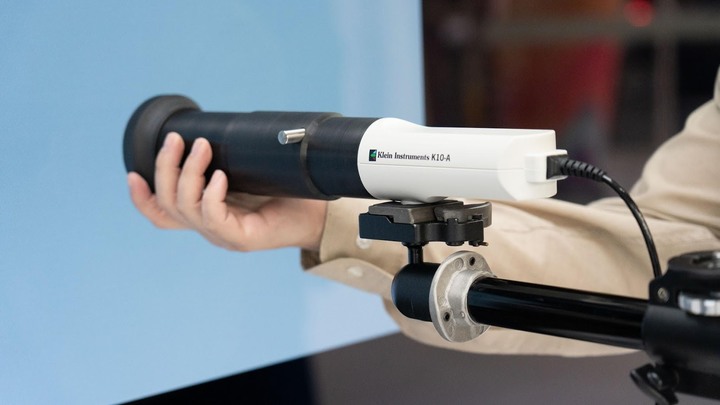

▲非常專業的色度計。

這次很難得邀請以「標準影像」為志業的「真平布幕」孫耀忠,帶著 Klein K-10A 色度計,來進行量測工作。



▲可以快速地打出測量點,在實務上可以節省大量時間。

這一支看起來像望遠鏡的色度計,其特色就是「快」,可以在很短的時間內打出非常多的量測點,大幅縮短校准時間。其實我對這個儀器厲害在哪裡也不是非常清楚,但是看到價格我就知道它非常厲害了:

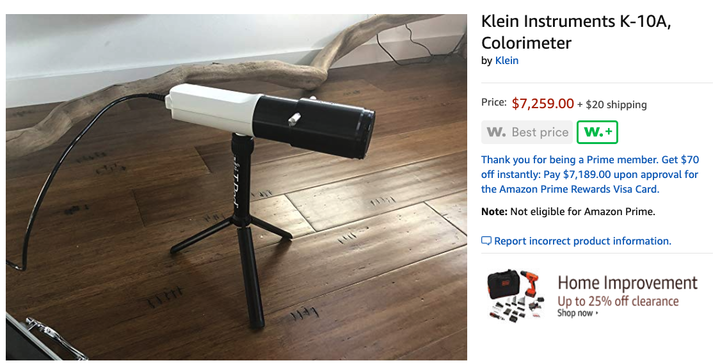

▲要價不斐的校色神器,Klein K-10A 色度計。

嗯,要價 7,259 美金,拿它來校正一台近 42 萬台幣的 77 吋 OLED 電視應該也算是貼合身價了。

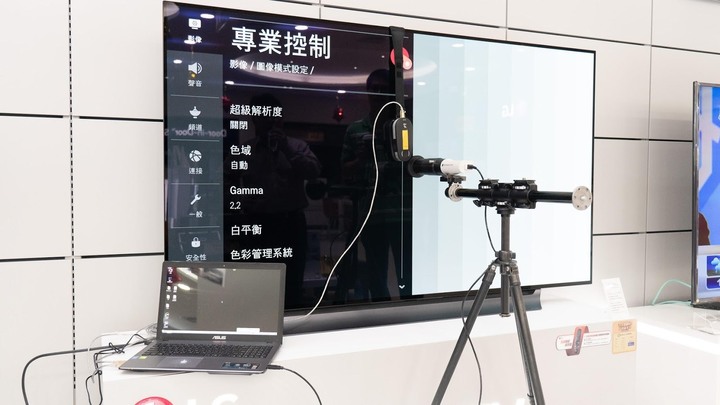

▲校正的工具陣仗一字擺開,搭配 X-rite i1 Pro2 光譜儀輔助。

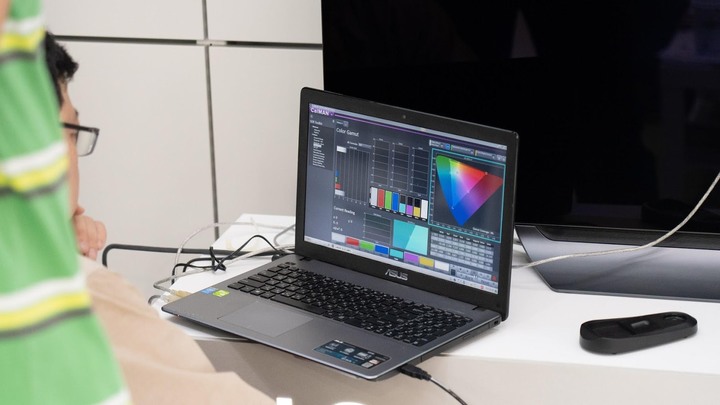

基本的裝設過程其實不複雜,將 K10-A 色度計搭配另一組光譜儀 X-rite i1 Pro2 (要價 6 萬台幣)對準螢幕架好。讓 LG 77C9 跟電腦處於同一個網路下,然後將校色儀器 USB 插入筆電,開啟 CalMAN 校色軟體,開啟自動校正模式即可。

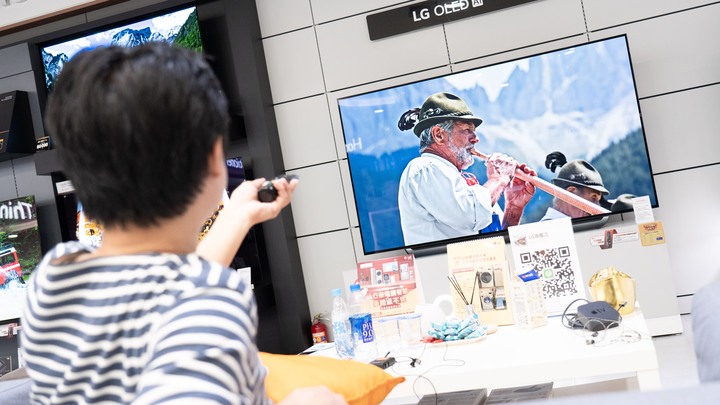

▲儘管 LG 電視內建自動校正機制,還是需要專業操作。

但這中間的解讀數值,以及如何開啟遙控進行 LG 自動校色模式,就需要一些專家眉角了。


標準影像效果

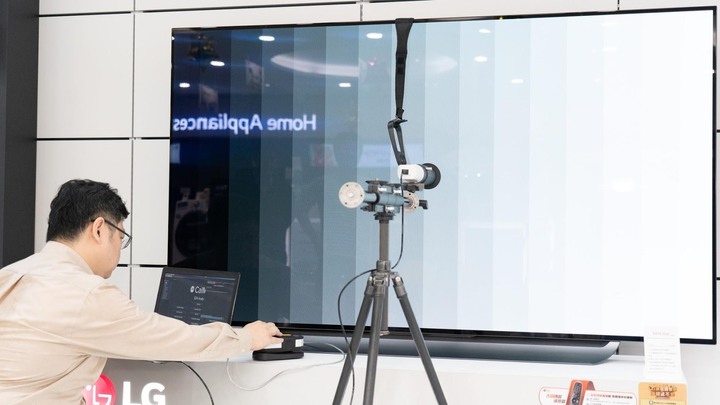

▲電視校正時中央會出現不同亮度跟不同顏色的色塊,以供測量。

校正過程大約費時兩小時,並且涵蓋了標準動態範圍 SDR ,高動態範圍 HDR、杜比視界 Dolby Vision 。

如果大家到體驗店,可以跟店員詢問是否能開啟「標準影像」模式,切換後無論是觀賞展示片或是內建的 Netflix ,跟旁邊的展示機相比都會有很不同的體驗。

而校正前後的白平衡跟 Gamma 伽瑪值我們也來看看對照:

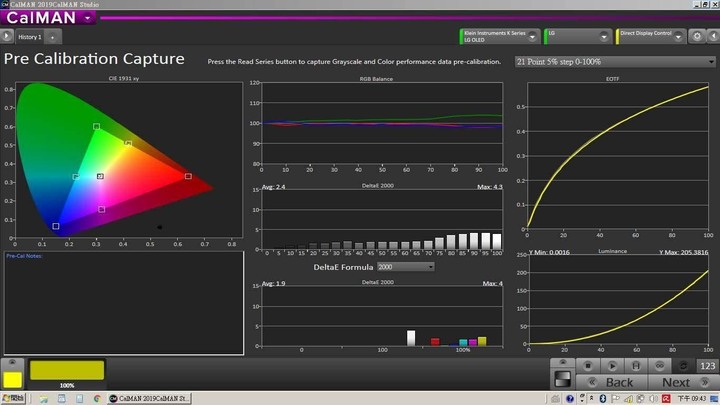

▲校色前白平衡數值,原本出廠時誤差值就很低了。

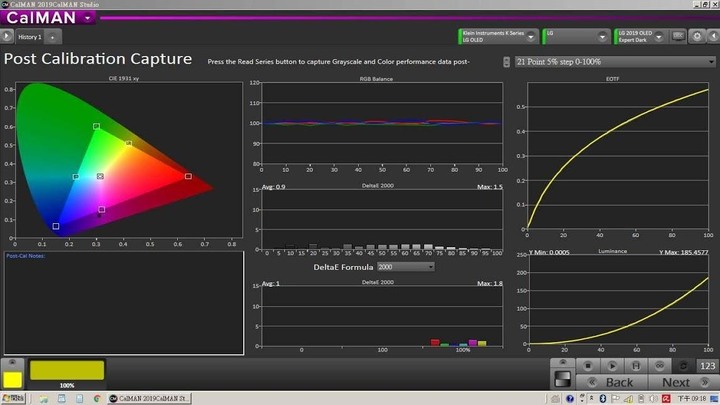

▲校色後白平衡數值,進一步把白平衡調整得誤差值極小。

前後對照大概有幾個改變:
1.灰階白平衡的 DelaE 誤差值從本來就很小的 2.4 變成超級低的 0.9 。
2.顏色白平衡的 DeltaE 誤差值從本來就很小的 1.9 變成超級低的 1.0 。
3.校正前可以發現亮度在 70% 左右時,RGB 三色的綠色變得有些偏高,但是校正後就把它拉準了。
4.Gamma 伽瑪值校正前後都是很準確的 2.2 ,可以很好呈現細膩的亮暗影像。


▲SDR 校正前的色彩驗證。誤差值 DeltaE 平均為 2,是相當低的數值。

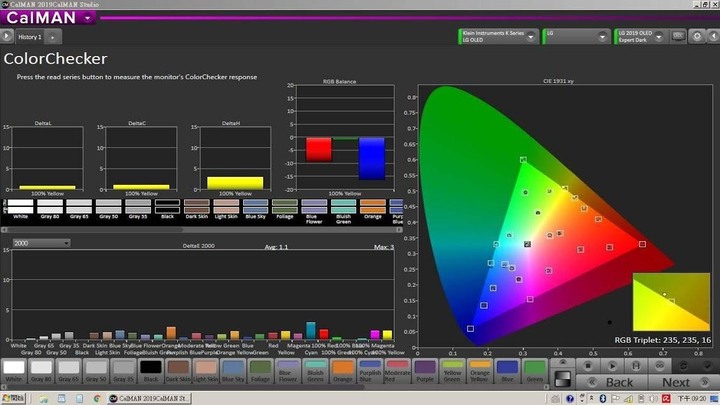

▲SDR 校正後的色彩驗證,誤差值 DeltaE 可以達到更精確的平均 1.1。
接下來我們針對 SDR 標準動態範圍校正前後的影像做色彩驗證 (ColorChecker),結果也很符合一開始講的:校正前誤差就很小,校正後則是更進一步精確。可以看右側的色域圖,誤差小代表量測出來的點都陳列在原本應該要在的框框位置,代表色彩在各亮度、三原色、三輔色的分佈都很符合標準影像。



▲校正後幅度色彩飽和度掃描,針對 DCI-P3 的色域進行色彩確認。平均誤差值 DeltaE 可到 1.3 。

SDR 確認完成後,就來進行 HDR 的色彩確認 (ColorChecker)。由於現行的 HDR 色域標準:BT.2020 範圍太廣,市售電視都尚未能達到;所以我們改以電影工業標準的 DCI-P3 色域來確認。顯現出專業校正後的 LG 77C9 在播放好萊塢電影跟美劇時,有非常好的基礎能在 HDR 規格中表現出「標準影像」。



▲終於快要收工了!

這裡的解讀是這樣的, LG C9 出廠時,白平衡的 DeltaE 的誤差值就已經低於肉眼難以察覺的標準 3 以下,而跑過自動校正後,又可以準確到 1 以下,代表 LG C9 原本在三色匯聚以及灰階的誤差上就很小,本身又可經由校正模式調整為更精確的標準色彩,體質非常優秀。

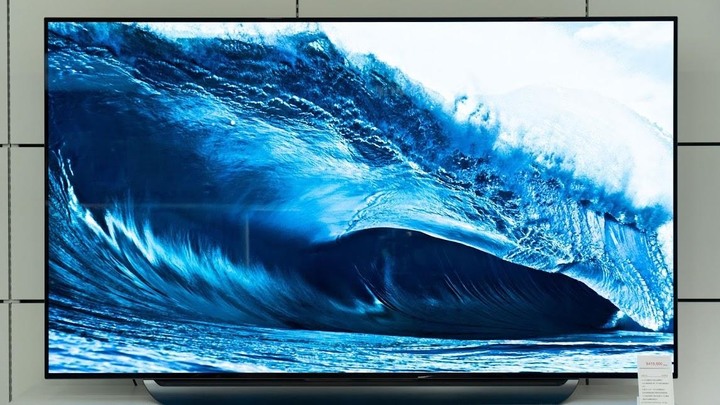

▲校正前鮮豔模式畫面鮮豔飽滿,亮度也呈現得較高。

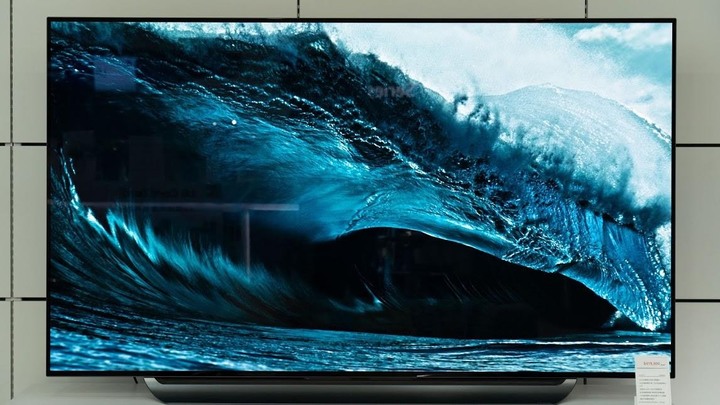

▲校正後劇院模式,天空的細節出來了,而畫面整體變得深邃,大海的層次感變得更好。

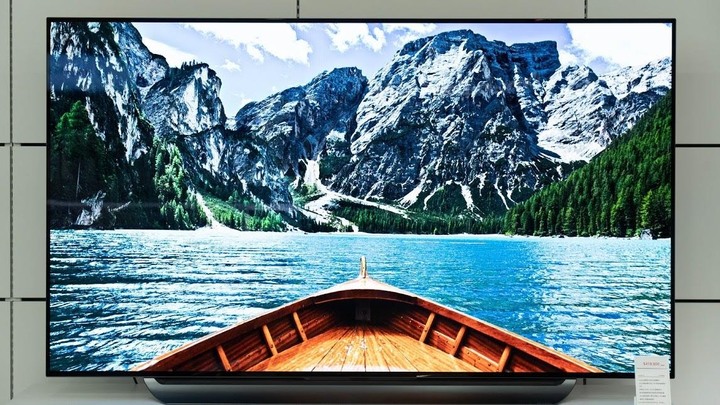

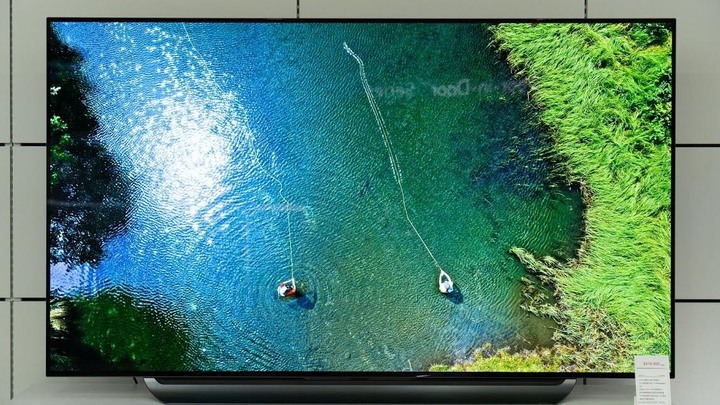

▲校正前的鮮豔模式,草地碧綠、湖泊看起來鮮明。

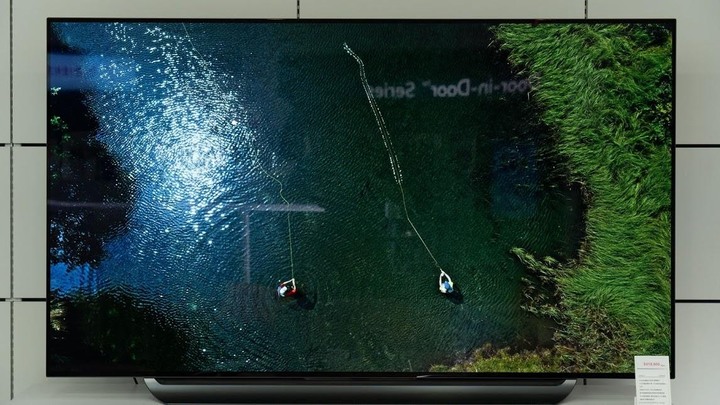

▲校正後劇院模式,草地的分明感加強,湖泊的漣漪跟光影變得較為細膩。

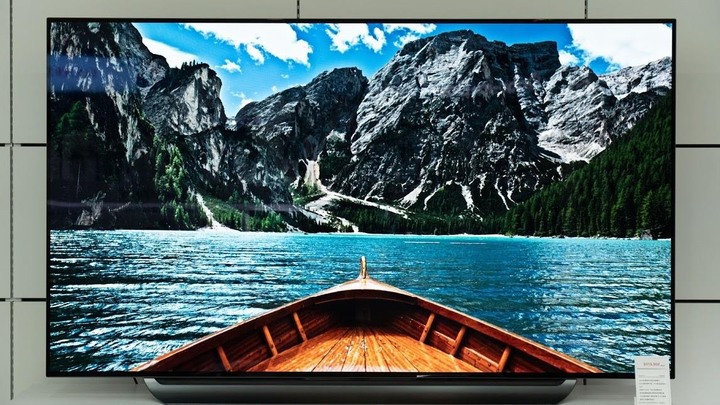

▲校正前鮮豔模式,可以發現高山白雪很細緻,天空部分較明亮。



▲校正後劇院模式,高山的對比非常立體,海浪跟天空也呈現更細緻的細節。

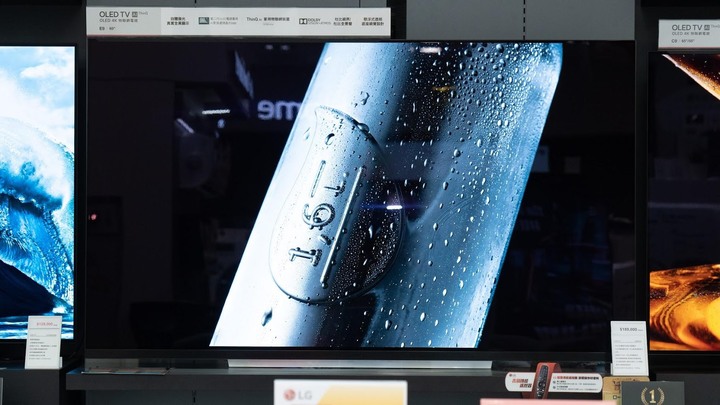

實際效果可以比較我們拍攝 HDR 格式的 LG 展示片,雖然拍攝當下有店內的燈光造成反射,但校正為「標準影像」後,整體畫面的暗部細節又更加細膩突出,完整發揮 LG OLED 無限對比的特性。


結語


提到「專業校色」、「標準影像」,大家總笑說是專業攝影、後製修圖的人才會需要,平常娛樂在家裡玩玩遊戲、看看電影,哪會需要那麼高深莫測的東西?




事實上只要家裡的 4K 電視會用來觀賞電影跟追美劇,那麼「標準影像」就會跟我們的視覺體驗息息相關。

如果你想要確認經過專業校正的「標準影像」效果究竟如何,那麼請移步到 LG 旗艦店,就能透過 77 吋 OLED C9 直接驗證囉。


附註: HDR 影片通常都需要在光害極低的環境下才能看出光影動態的效果,賣場因為業務需求,大多佈置得非常明亮,觀賞標準影片的暗部細節會比較吃力。

如果真的有心要做購買前的比較,個人建議可以跟展場人員約定在關店前熄燈進行觀賞,或者選擇一些較為明亮鮮明的 HDR 影片來測試,相信效果會更加明顯喔。



伊森 科技狗 2020.1.13
