[DIY] 人因DB204 硬體改造 , 固件升級成 美如畫 R5_1073 不用失望,你也可以的 !

從不懂,高清播放機,到現在有了些許基礎,可花了我蠻多的時間.
光從對岸hdpfans爬那麼多文,就按到手指抽筋,眼睛疲勞,才發文呢!

基本上,高清播放機LINUX系統,我只會登錄,CD / 複製貼上一些指令,可以完成我要的動作而已.
請不要問我,LINUX研究,太深入性問題!

開始看圖 : (圖中有些註解)

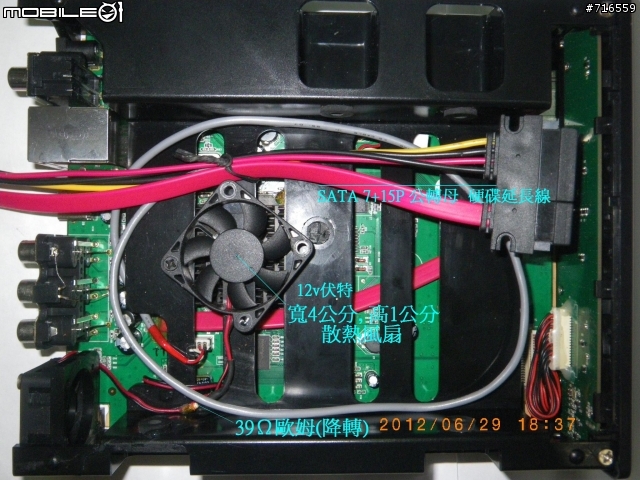

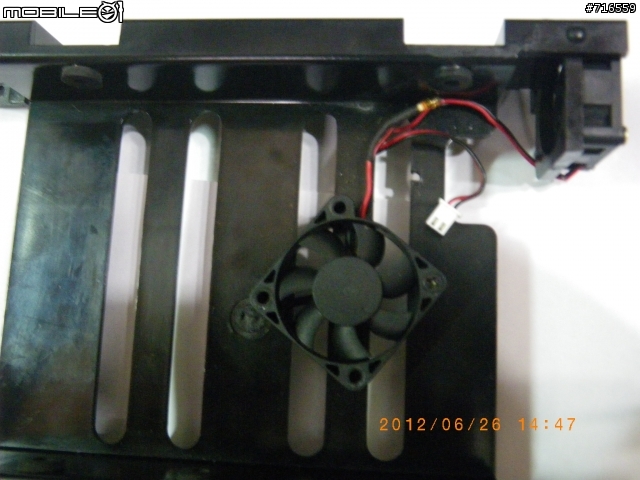

原廠並無安裝散熱片,這是我從廢電腦主機板,拆下切割安裝上去的,並且加裝風扇強制散熱.
1073DD晶片,發熱量高. 經如此改造,絕對經的起,長時間下載運作的考驗.

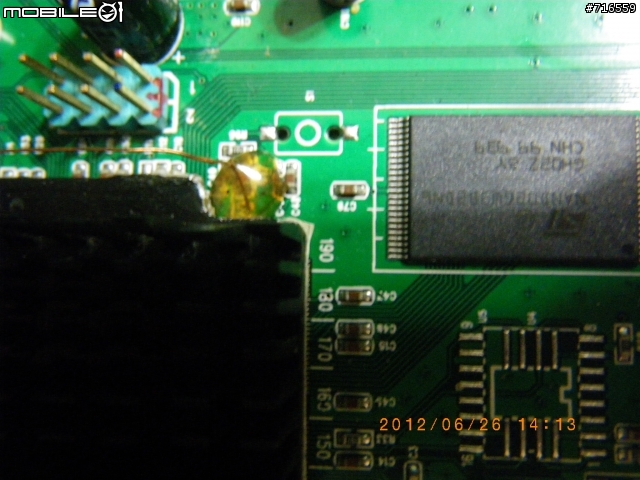

197腳位,[強刷線] 意識圖.

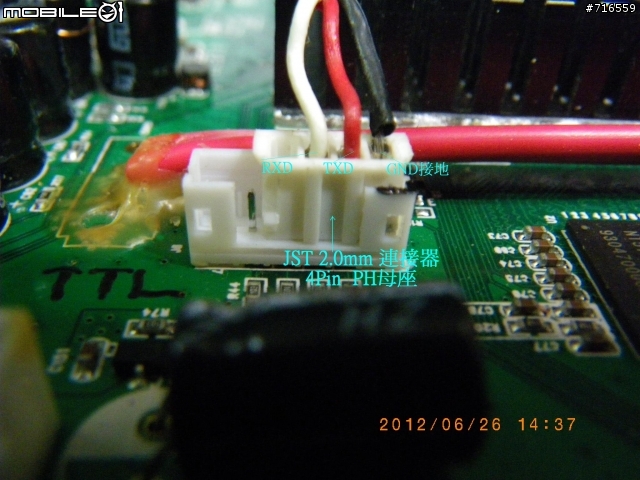

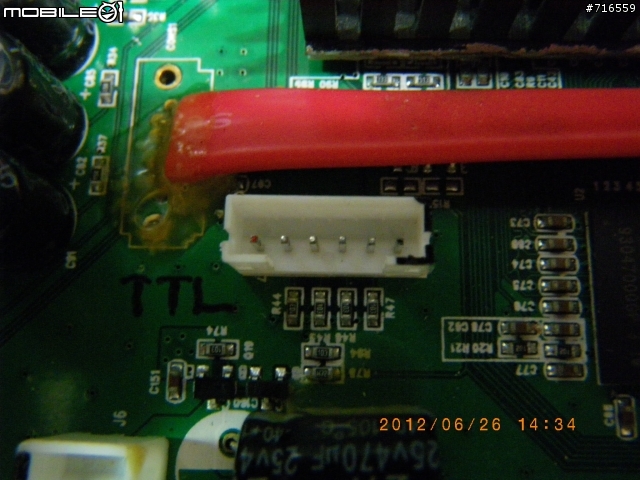

TTL 2.0MM接頭,就是如此安裝,顏色無限制. 紅色線只是TXD數據線,要搞清楚.
註:(TTL端的RX 要接播放機TX) (TTL端的tx 要接播放機rx) (GND對接GND)

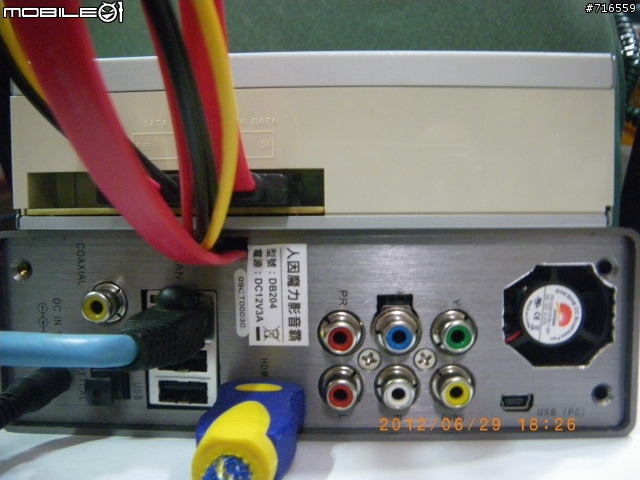

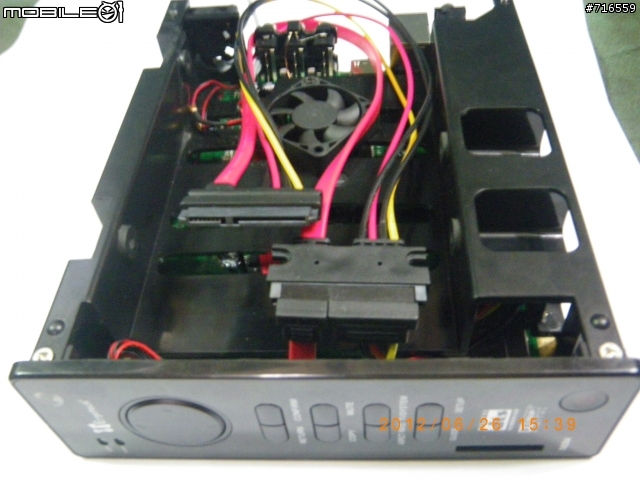

30幾公分延伸外接的,SATA 7+15P延長線,可外接SATA硬碟或DVD光碟機.
除更方便,拆換硬碟+光碟以外,也沒有散熱不良的問題!

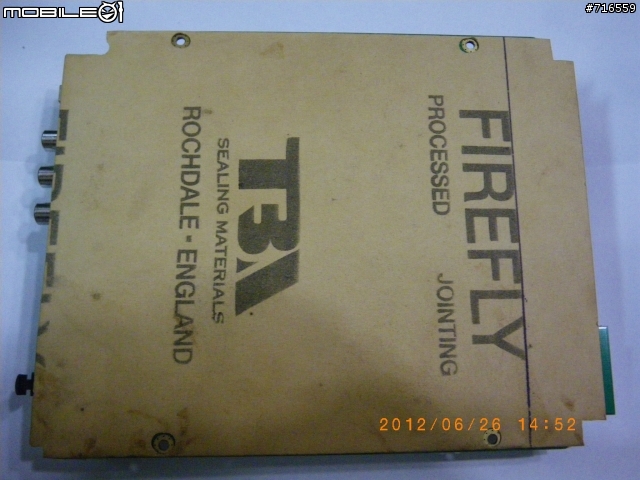

這是機板背面貼上一片0.7mm,黃皮有韌性墊片紙,之間四邊,用雙面膠帶黏住.
為的是方便裸機測試,防止誤接觸而機板短路.
------------------------------------------------------------

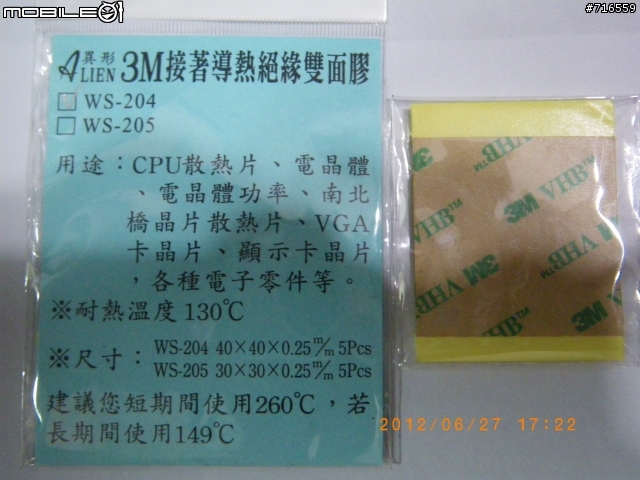

晶片用的,3M導熱絕緣雙面膠,超粘的.

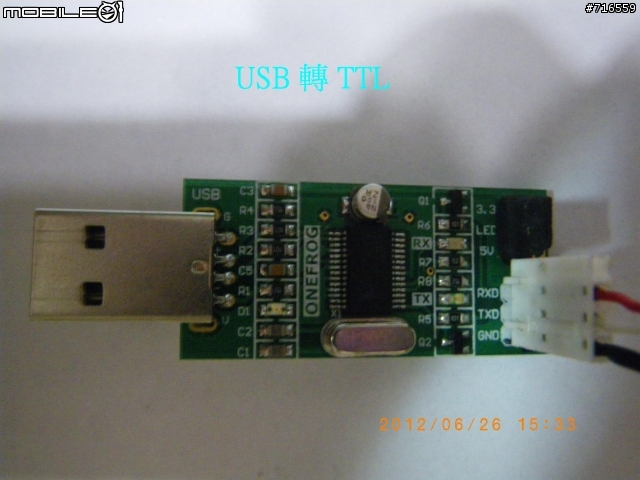

USB TO TTL機板,終端傳輸數據用,常玩刷機必備一個.

基本上高清播放機本身就有供電,只要接RXD TXD GND 即可.
3.3V LED 5V 用不到,那是邏輯進階使用者用的,為的是提供,無供電源終端晶片用的.

------------------------------------------------------------

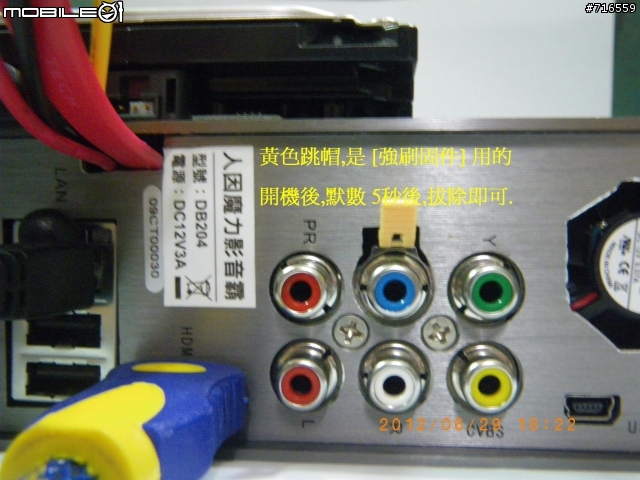

自行改裝的強刷開關形式的一種.
上面放置SATA硬碟.


上面放置SATA DVD光碟機.

BD藍光碟機,我安裝測試影片過,會讀但無畫面.
真正原因不解,可能無相應之軟件或者硬件解碼CODE的問題.

但藍光ISO檔,可以正常播放,是確定有支援.

------------------------------------------------------------

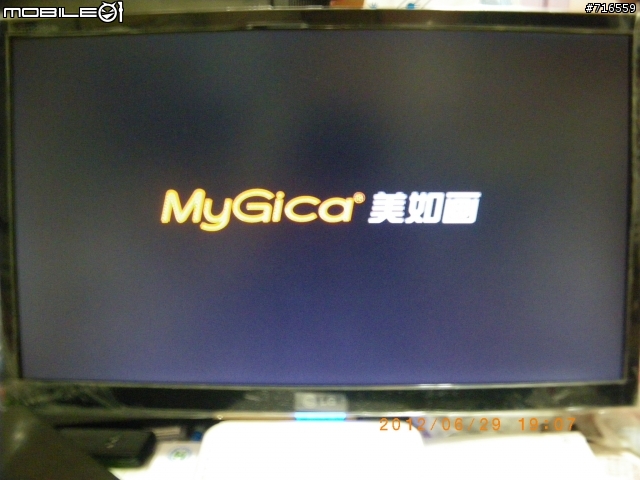

開機畫面,已改成(美如畫) bootloader 0000.0202.0026版.

沒事不要更換開機版本,只要固件可正常使用即可.

我原廠的是0019版,我沒有[人因]原廠的bin檔,改不回去了.
刷成其他固件後,前面板沒1顆有作用,包括開關鍵. 跟美如畫R3是一樣.

telnet 播放器IP 用戶名：root 密碼：toor
執行 cat /sys/realtek_boards/bootloader_version
可知你的版本,尾數4位.

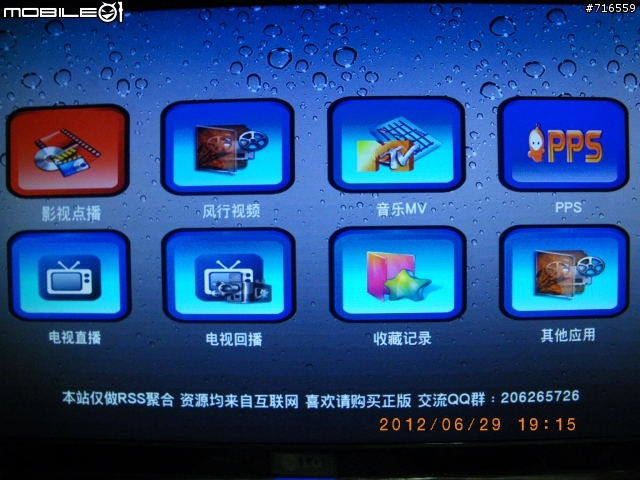

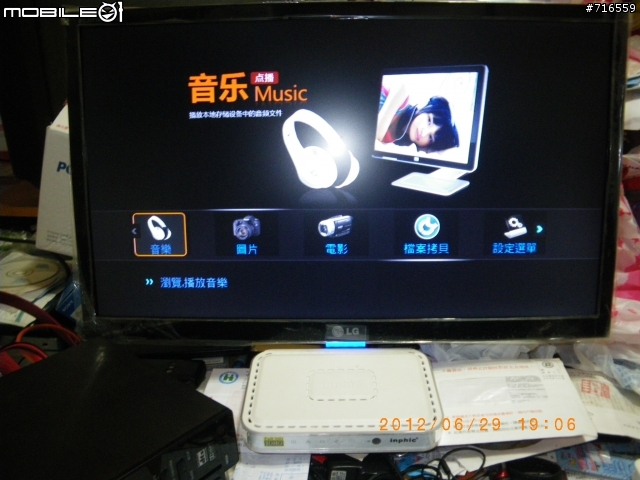

主頁面(首頁)

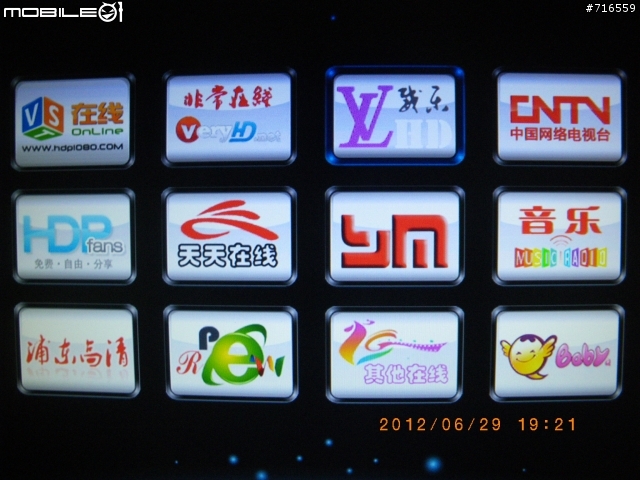

第二層 平台畫面 (威樂影視,下一層有PPS 可以執行)
BaBy兒童系列影片,還不錯!



------------------------------------------------------------

[非官方固件] 2012年5月6日 DIY更新 美如畫R5-1073固件

http://www.hdpfans.com/thread-49698-1-1.html

http://115.com/file/ancgk0i5

------------------------------------------------------------

DB204(R5) 升級法:

註: 一定要使用強刷法才行,不能用原廠軟體內,升級的方式.
否則有變磚機之情況!

[DB204] 從未更改過,其他牌固件.
1. 把從上面下載的RAR檔,解壓縮後的檔案,install.img
拷貝進隨身碟或SD卡,的[根目錄].

按住面板上的(開關鍵),持續不要放,同時再把後面12V電源,斷開在插入,

持續10秒後,可以放開(開關鍵),機器開始強刷中,幾分鐘後會重啟1次,刷機完成.
但還須再FTP軟體,上傳4個遙控文件,才能使用遙控器操作.

(上面的方法,如果無效,就只好買USB TTL來強刷,或參考如下
使用其他方法,不過要學命令法,較難些!)

http://www.hdpfans.com/thread-17154-1-1.html
http://www.hdpfans.com/thread-11095-1-1.html
http://www.hdpfans.com/thread-23054-1-1.html

-------------------------------------------------

強刷後,把4個遙控檔案,telnet 或 FTP軟體 拷貝進去,要覆蓋rcS,
播放機路徑 /usr/local/etc/

rcS irfake_irrp irfake4 venus_ir_new.ko
4個遙控文件,Linux檔案權限755 ,重新開機後,即可快樂的使用!

------------------------------------------------------

[ 注意bug事項: ]

刷機後,播放機可以正常關機 ,但遙控開機不行,必須斷電再啟動才行,
此bug 目前此固件無解.

有接 [ USB隨身硬碟 ],注意遙控關機後,主機停止運轉,但5V 的待機電還是存在,
沒有完全切斷,所以會發覺隨身硬碟,怎麼還再運轉,只能拔線處理.
但[內外接線]之SATA硬碟,則無此問題.

* 設定選單,裡面的[雜項],只保留 影片預覽(開),其餘全部(關)掉.

* 影像>影像系統,請選擇你的螢幕,可接受之最高解晰,不要選HDMI自動偵測,這樣開機會快些.

* 系統>選單語言,選擇(繁體中文) . > 文字編碼,選擇(BIG5 或 UTF8) .

------------------------------------------------------

DB204(R5) 專用我的 遙控碼+應用軟體_在此下:

Msn SkyDrive空間_分享連結:

https://skydrive.live.com/redir?resid=9EEBD3210D2370A2!134
