LCM面板大車拼~ 用看的不準啦,讓數據來說話

我也是受到幾位大大想說要DIY大螢幕LCD TV的啟發,想說也來找些資料,看看能不能拼一台PCTV出來~

找阿找阿的,發現原來目前市面上的HDTV實際上面板的規格有很大的差異,難怪有些產品就硬是比較便宜。
回想在板上,有很多大大說哪一家做的比較好,哪一家的看起來比較飽和。 雖然對比與亮度跟控制主板有關,

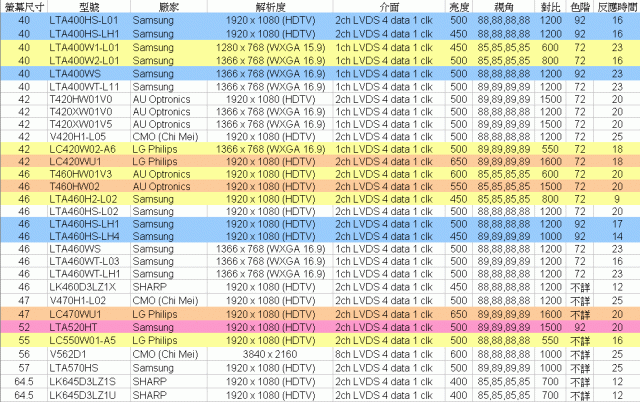

但絕對值還是取決於面板上面。 下面是我目前找到的資料,有點過時,也有點不齊,如果有更新的資料請大大
補充一下。

有點比較特別的是Sharp真的把好貨都自己用,像新的Aquo 52",對比強到2000,反應速度6,這些怪物
級的面板完全找不到門路拿(總不可能叫我拆台Aqua吧~~ 冷汗),規格比較好的算是三爽牌與友X了。

已經買了LCDTV的大大們,可以看一下這些面板的規格,看看是不是挑到好貨了。
LCM面板大車拼~ 用看的不準啦,讓數據來說話
2007-02-11 6:13 發佈
先前說要 diy的活動好像已經銷聲匿跡了!
順便請問大大您這些數據是哪裡找到的!?
DIY的活動停止了阿~~~ 不會吧~ Mobile01的高手蠻多的,也有很多是LCD業界的高手,
應該不會流產才對。 (總不會大家都這麼不耐操吧)

我發現對於LCD TV,死阿六真的很拼,對岸的網站雖然沒有DIY的資料,
但是零件商業化的程度很高,規格資料也很好找,似乎有看到台灣80年代初期的樣子,
東西都蠻容易取得的(除了LCM以外)。

規格我都是慢慢看每間廠家的DataSheet的,只要注意電氣特性與PC板用料,看起來
LCD TV或是PC TV真的不難搞,至於Video Board的部份,目前幾乎新的單晶片都支
援1080p的規格,參考原廠的公版設計,也不難,至於FirmWare,有51基礎在多看
一下DataSheet(大家總不會連51控制彩色STN也沒玩過吧),應該還是拼的出來的,
如果還會覺得難的話,我只能說不夠用功了( DataSheet上面都已經寫的很清楚了,
就算基礎不好多看幾次也應該要會了)。 基本上DIY LCD TV偏向已經生產好的Video
模組,這樣拼可以快很多。

話說回到我列的LCM清單,三爽牌的色階有些可到92階,我認為這些面板極有可能是
用Sony的生產工藝製造的,尤其是LTA520HT,更是首選,聽說價格不便宜,樣品也
很難取得。至於目前比較容易拿的到的首選,應該是LTA460HS-LH1。

最近大家在狂買的VH4243用的版面應該是T420XW01V0,基本上這是過度時期的產品,42吋
是768與1080的分水嶺,用1080字體太小,768又太大。 8毫秒的噱頭絕對是廣告,聽聽就好,
依面板的規格看起來600美金左右的量產報價與市場上的售價相比較,目前市售價格看起來還是貴
了些,工廠售價約在三萬多一點點左右,依目前的售價4萬多蠻多的來說,應該還有蠻多的降價的
空間。

至於奇美的DTL-742E500,用的版面應該是自家的V420H1-L05,他的DataSheet上面寫的
反應時間是25ms,6.5ms也是噱頭(就好比說LCD TV永久保固...但只限於外殼的螺絲部分),
25ms的反應時間加上72hz的資料更新率,依理論值看起來應該會有些殘影,他可能用Quick
Switch的方式來減少殘影,但對比會降到很差的值區,亮度也會不夠,所以這台在看動作片時
應該會看起來怪怪的。
感謝各界大大們的關心!! 小弟已經在著手進行了! 現階段小弟礙於成本跟時間上的問題先以26吋的機種做DIY
並把過程一一記錄下來!! 到時候再一一貼上來分享給大家!!
請大家耐心等候!! ^_^

有大大提到 LCD PC 的問題沒錯!! 小弟就是要先製作一台整合LCD+PC的機種!!

過機天先將材料貼上來!! 先幫各位大大解解渴吧!!
